品牌介绍：A.B. JoeDDEN

成功的销售合作伙伴关系始于 1999 年，当时Schreiber Meßtechnik GmbH和 Bernd Jödden 作为执行合伙人在克雷菲尔德创立了 abjödden gmbh。从那时起，能力团队就代表了基于伙伴关系的合作。作为独立的销售合作伙伴，A.B. JoeDDEN完全致力于为客户提供用于测量路径、角度、倾角、压力、温度、加速度、振动、流量和液位的传感器。

测量、控制和调节技术领域的各种测量放大器、可编程显示器、PC 测量技术以及客户特定的设备和组件可用于处理和评估传感器信号。除了各种高质量的标准产品外，A.B. JoeDDEN还可以根据您的要求开发个性化的定制产品。A.B. JoeDDEN多年的经验和快速的适应能力有助于解决技术要求高的任务，即使事情变得非常困难。

A.B. JoeDDEN与Schreiber Meßtechnik GmbH 合作，为您提供符合 DIN EN ISO 9001:2015 的质量管理体系，从而为高产品质量奠定基础。A.B. JoeDDEN自己的测试和开发实验室以及内部机械和电子生产确保了额外的安全性。

产品类型：

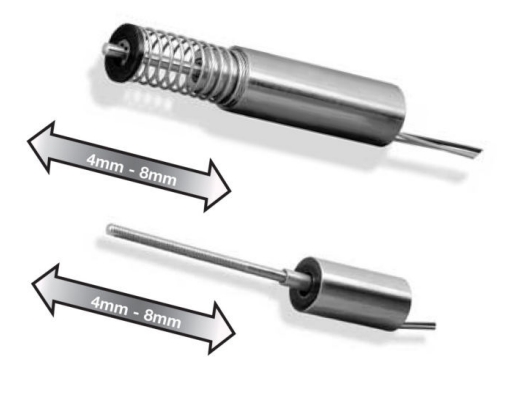

位移传感器

SM20

标准型号：

• 4 mm

• 8 mm

• 配有 Kynar 线 AWG 28

• 按钮开关

技术数据：

• 精度： <0.5% 或 0.25%

• 灵敏度： 440 mV/mm

• 温度漂移： <0.005%/°C

• 温度范围： -40°C 至 +120°C

• 抗冲击性： 250 g（20-2000 Hz）

• 抗振动性： 20 g RMS（50 g 峰值）

• 传感器重量： ~10 g

• 按钮重量： ~20 g

• 防护等级： IP68

材料：

• 外壳： NiFe 合金，不锈

• 导线： Kynar 线 AWG 28

• 核心： NiFe 合金，不锈

• 杆体： 黄铜

• 按钮针： 不锈钢

• 弹簧： 不锈钢

• 弹簧盘： 铝材，黑色阳极氧化

特别特点：

• 特别短的结构

• 外壳直径：10 mm

• 适用于外部电子设备

• 也可作为按钮开关

• 防护等级 IP68

结构与功能：

该标准 MeBweg 采用一个线圈体，其中的 NiFe 核心沿轴向移动。核心的位置影响线圈两半的电感分布。这种变化通过外部电子设备转换成成比例的信号。

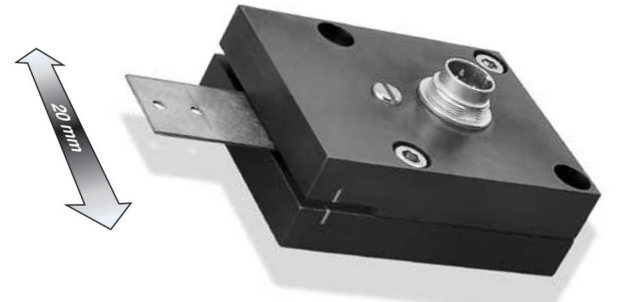

间隙传感器

SM48

标准型号：

技术数据：

• 精度： <0.5%

• 温度漂移： <0.01%/°C

• 温度范围： -20°C 至 +85°C

• 截止频率： 800 Hz

• 抗冲击性： 20 g（20-2000 Hz）

• 抗振动性： 3 g RMS（20 g 峰值）

• 防护等级： IP66（使用 BL23 插头或电缆输出）

材料及重量：

• 外壳： 铝，黑色阳极氧化

• MeB 标志： 铜

• 插头外壳： 黄铜，镀金

• 接触点： 黄铜，镀镍

• 总重量： ~250 g

• MeB 标志长度： 最长 20 mm

• 外壳尺寸： 80 x 60 x 26.5 mm

• 集成电子设备

结构与功能：

该位移传感器由两个线圈组成，通过气隙分隔。通过气隙的 MeB 标志会根据遮挡原理改变两个线圈之间的耦合。相关的信号处理电子设备集成在阳极氧化铝外壳内。

电流输出 (SM481..SM484):

• 输出信号： 0..20 mA 或 4..20 mA

• 操作电流： 较大 60 mA

• 负载电阻 (R): 0..500 Ω

• 剩余纹波： <0.005 mA (pp)

• 对负载电阻的依赖性： <0.001%（ΔRL=100 Ω）

• 对电源电压的依赖性： <0.05%（ΔUe=1 V）

电压输出 (SM485..SM486):

• 输出信号： ±10 V DC

• 操作电流： 较大 50 mA

• 允许负载 (RL): ≥ 2 kΩ（短路保护）

• 剩余纹波： <5 mV (pp)

• 对电源电压的依赖性： <0.05%（ΔUe=1 V）

备注：

• 除非另有说明，以上值适用于 20°C 环境温度和 24V DC 或 ±15V DC 供电电压，经过 10 分钟的预热时间。

配件：

• 额外的 MeB 标志： SM907.480

压力传感器

PSP

用于监测和测量空气或非腐蚀性气体的差压。主要应用于过滤器或滤芯的监测。它测量过滤器前后的压差，并通过编程的继电器设置清洗周期。当达到设定的差压时，可以通过磁阀自动进行清洗，第二个继电器则在差压进一步升高时发出警报，从而优化清洗周期，节省大量压缩空气。差压通过四位 LED 显示，支持 4-20 mA 输出用于远程传输。设备由微处理器控制，继电器、滞后、继电器延迟和模拟输出均可自由编程。

应用领域：

• 化学工业

• 容器制造

技术数据

• 测量范围： 0 至 500 mm H₂O (50 mbar)

• 较大压力： 750 mbar

• 环境温度： -10°C 至 +60°C

• 外壳： 聚碳酸酯

• 压力连接： 两个 6 x 8 mm 的软管接头

• LED 显示： 四位，显示高度 15 mm

• 供电电压： 24 V、110 V、230 V 50/60 Hz 或 24 V DC

• 较大功耗： 4 VA

• 较大导线截面： 2.5 mm²

• 继电器输出： 较大 230 V AC，0.5 A

• 输出： 4-20 mA (负载较大 500 Ω)

• 防护等级： IP 65

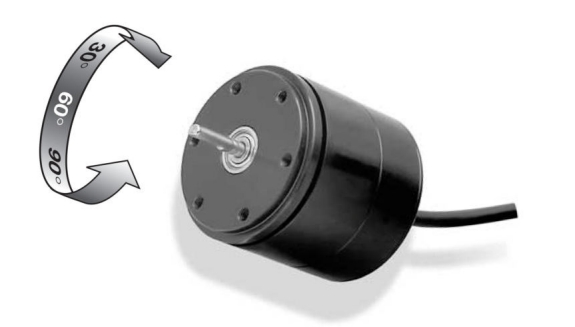

角度传感器

SM60

标准型号：

• 30°

• 60°

• 90°

技术数据：

• 精度 (30° 和 60°)： <0.5% 或 0.25%

• 精度 (90°)： <1%

• 灵敏度： 25 mV/°（角度）

• 温度漂移： <0.005%/°C

• 温度范围： -20°C 至 +85°C

• 抗冲击性： 20 g SRS（20-2000 Hz）

• 抗振动性： 3 g RMS（20 g 峰值）

• 重量： ~85 g

• 防护等级： IP51

• 轴向负载： 4 N

• 径向负载： 20 N

材料：

• 外壳： 铝，黑色阳极氧化

• 轴： 不锈钢

• 轴承： 不锈钢

结构：

• 外壳直径： 36.5 mm

• 轴直径： 3 mm

• 自由旋转

• 适用于外部电子设备

• 防护等级： IP51

结构与功能：

一个 NiFe 转子在两个线圈半部之间旋转。转子的具体位置会改变两个线圈的电感分布，通过外部电子设备将其转换为与角度成比例的信号。

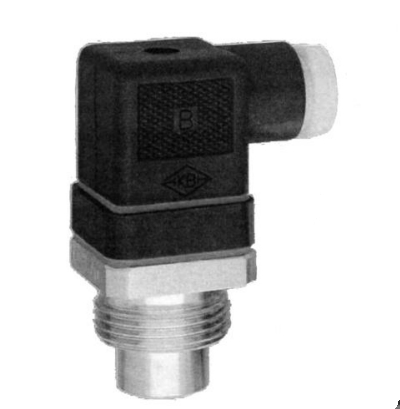

温度传感器

TMR

温度监测器采用双金属开关，用于监测管道和容器中的液体温度。设备有黄铜或不锈钢版本，通过 G³ 连接螺纹安装到管道或容器上的法兰中。温度开关具有固定的触发点，30°C 到 50°C 范围内的间隔为 5°C，50°C 到 120°C 范围内的间隔为 10°C。可提供常开或常闭类型。标准连接方式为插头，可以选择集成信号灯以显示状态。

技术数据

• 触点功能： 常开或常闭

• 电气连接： 插头，符合 DIN 43 650 标准，可选配信号灯

• 较大切换电压：

• 250 V AC（TWR-1...0, TWR-2...0）

• 42 V DC（TR-3...0, TWR-4...0）

• 24 V DC（TWR-...L）

• 230 V AC（TWR-...G）

• 切换电流：

• 0.1...4 A（WR-1...0, TWR-2...0）

• 0.1...1 A（TR-1...L, TWR-2...L）

• 0.1...1 A（TR-1...G, TR-2...G）

• 较大 5...200 mA（TWR-3, TWR-4）

• 材料： 黄铜镀镍或不锈钢 1.4301

• 连接： G³ 外螺纹

• 较大工作压力： PN 64

• 环境温度： -30°C 到 125°C

• 切换滞后： 较大 20°C

• 重量： 0.5 kg

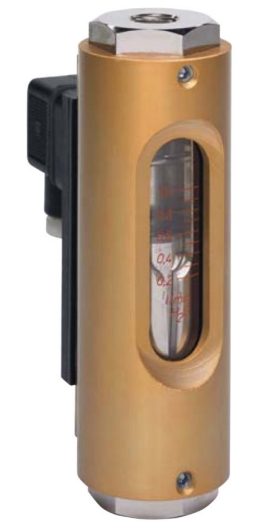

流量传感器

DSV

流量计和流量监测器基于经典的浮子流量计原理，但不使用通常的锥形测量管，而是采用了带有圆形切口的圆柱形导向管。这种设计解决了传统圆柱形浮子在锥形测量玻璃中的引导问题，并显著减少了污垢的敏感性。浮子内置持久磁铁，通过隔离的双稳态 Reed 开关进行操作，电气接触与流体介质隔离，避免了在侵蚀性环境中的接触损坏。浮子的升降通过其磁场与 Reed 开关的接触来控制，并在测量玻璃上显示流量。

应用领域

• 润滑回路

• 纸机

• 工具机

• 玻璃熔炉

• 冷却回路

• 焊接机

• 感应炉

• 泵

• 水缺失保护

技术数据

• 测量范围： 0.25-1.25...10-130 L/min（水）

• 精度： ±4% v.EW

• 较大压力： 10 bar

• 较大温度： 100°C（金属浮子），70°C（PP 或 PVDF 浮子）

• 连接： G 1/4 至 G 1 1/4 内螺纹

• 材料：

• 外壳： 阳极氧化铝（不接触介质）

• 浮子：

• DSV-x1..：镀镍黄铜 Ms 58

• DSV-x2..：不锈钢 1.4301

• 导管： Duran 50（硼硅酸盐玻璃）

• 密封材料：

• DSV-x1..：Perbunan

• DSV-x2..：Viton

• 安装位置： 垂直，流体从下方流入

• 接触类型：

• 常开接触（CSA），较大 240 V AC / 100 VA / 1.5 A

• 切换接触（CSA），较大 240 V AC / 60 VA / 1 A

• 常开接触（EEx d IIC T6），较大 250 V AC / 80 VA / 2 A

• 切换接触（EEx d IIC T6），较大 250 V AC / 60 VA / 1 A

• 常开接触（EEx ia I BVS），较大 250 V AC / 100 VA / 1.5 A

• 切换接触（EEx ia I BVS），较大 220 V AC / 60 VA / 1 A

• 防护等级： IP 65

• 电气连接：

• DSV-2... DSV-3...：1.5 m 电缆

• 其他型号：DIN 43 650 插头

产品应用领域：

汽车制造、烟草制造
