品牌介绍：ACD Antriebstechnik

ACD 是一家所有者管理的公司集团，是电子行业技术领先的高科技供应商之一。ACD Antriebstechnik为贸易和物流、EMS 以及医疗、制造、机械和商用车辆行业的客户定制工业电子产品和移动设备及应用领域提供硬件和软件解决方案。

产品类型：

移动手持电脑

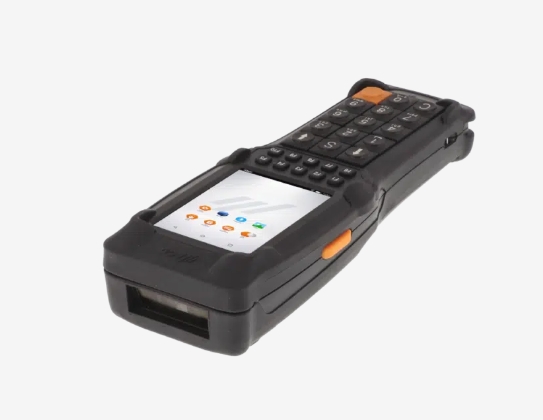

移动手持数据终端M270SE

M270SE 始终基于物流和工业的需求而开发，搭载Android™ Industrial+操作系统，为移动使用提供强大且智能的解决方案，使其成为物流领域的全能型产品。

移动手持数据终端M270SE具有以下关键数据特点：

• Android™ Industrial+作为安全且现代的操作系统

• 整个产品生命周期内的安全补丁和升级

• 短距离、中距离、高级和长距离成像仪具有不同的读取范围

• 得益于大按钮，即使戴着手套也能进行直观、快速的操作

• 结构坚固，使用寿命长

• 强大的 NXP 处理器

• 各种配件，如手枪式握把、支架或包袋

技术数据

系统

• NXP 处理器 i.MX8M Mini、4x Cortex A53 (4x 1.8 GHz) 和 1x Cortex M4 (1x 400 MHz)

• 16 GB 闪存、2 GB RAM、可扩展闪存

• Android™ 工业+

设备

• 外壳：ABS

• 防护等级：IP54

• 尺寸：219 x 62/83 x 39/41 毫米（长 x 宽 x 深）

• 重量：约500克

• 工作温度：0°C 至 40°C

• 储存温度：-20℃至70℃

条码扫描仪

• 可用型号：

• 2D 短距离成像仪 SE4750SR（集成在外壳中）

• 2D 中距离成像仪 SE4750MR（集成在外壳中）

• 2D 高级距离成像仪 SE5500（集成在外壳中）

• 2D 远距离成像仪 SE4850（集成在手柄中）

选项

• WLAN 符合 IEEE 802.11 a/b/g/n/ac/d/h/e/i/r/w/v (2.4 GHz/5 GHz)，包括兼容 BT 的短距离无线电 (5.0)

• WLAN 安全：WEP、WPA、IEEE802.11i（个人和企业）、WPA2、WPA2-PSK、802.11x：身份验证

• 用于内存扩展的 Micro SD 卡

• ACD 移动设备管理器

• EasyToConfig等各种软件产品

• 通过ACD EasyToConnect 2.0与HasciSE兼容

显示/显示

• 3.5英寸TFT彩色显示屏，带LED背光

• 480 x 640 像素，400 cd/m²

• 状态指示灯

• 电容式，表面硬度较小 6H

键盘

• 快速输入键盘，15 毫米键距

• 15个硬壳按键

• 10个功能键

• 键盘的字母数字功能

• 侧面扫描仪按钮

电源

• 快换电池，24.5 Wh 锂离子电池（3,400 mAh/7.2 V）

• 扩展坞

• 电池充电站

配件

• 扩展坞 DS270

• 电池充电站1倍/5倍

• 手枪式握把

• 各种皮套/口袋/支架

接口

• USB OTG

叉车终端

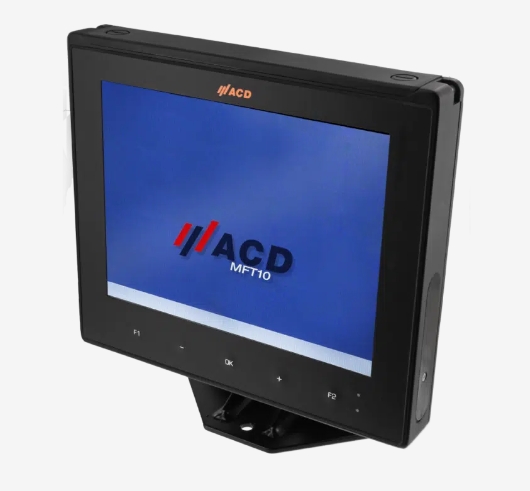

MFT10SE 叉车终端

用于拣选车辆的 MFT1xSE 系列叉车终端可确保仓库、物流、进出货物或工业中的流程得到优化。由于结构坚固，车载终端适合室内和室外以及冷冻区使用。 MFT10SE 的 10.4 英寸触摸屏提供充足的可视化空间。 MFT10SE 以其直观的操作令人印象深刻，是要求苛刻的物流应用的理想选择。

MFT10SE叉车终端具有以下关键数据特点：

• 坚固的铝制外壳

• 由化学硬化载体玻璃制成的极其坚固的显示屏

• 适合冷冻、室内和室外使用

• 大型 10.4" TFT 彩色显示屏，实现较佳可视化

• 电阻式触摸屏，即使戴着手套也能轻松操作

• 安全稳定的操作系统Windows或IGEL OS

• 用于短期停电桥接的集成能量缓冲器

• 灵活的连接选项：USB 2.0/3.0、RS232

• 无数选项：集成电池、各种车载支架和键盘变体

• 使用ACD 移动设备管理器轻松管理设备

• 兼容HasciSE手背扫描仪

技术数据

系统

• 处理器：Intel Atom 四核，较高 4x 1.8 GHz（x5-E3940、Apollo Lake）

• Windows 10 IoT Enterprise、Windows 11 IoT Enterprise 或 IGEL 操作系统

• 适用于Windows 10 IoT Enterprise 和 IGEL 操作系统的内存：4 GB RAM、64 GB 闪存 - 可选 8 GB RAM、128 GB 闪存

• Windows 11 IoT Enterprise内存：8 GB RAM、64 GB 闪存 - 可选 128 GB 闪存

• BIOS：UEFI BIOS，可更新，默认可通过 LAN 或 USB 启动

设备

• 外壳：铝，粉末涂层

• 防护等级：IP54（可选配IP65）

• 负载能力：冲击和振动符合 EN 60068-2第 -6、-27 部分

• 尺寸：270 x 235 x 62 毫米（宽 x 高 x 深），不含配件

• 重量：约 2.8 千克（不含配件）

• 工作温度：-30°C 至 45°C

• 储存温度：-30℃至70℃

• 相对湿度：5% 至 95%（运行期间），无冷凝

接口

• 以太网 100-BaseT/10-BaseT 自动切换

• RS232

• 1 个 USB 3.0

• 3 个 USB 2.0

• 具有语音输出质量的集成扬声器

• 通过插孔进行音频输出/麦克风输入

选项

• WLAN 符合 IEEE 802.11 a/b/g/n/ac/ax/k/v/r/x（WiFi6E；2.4 GHz/5 GHz/6 GHz），包括兼容 BT 的短距离无线电 5.3

• WLAN 安全：WPA、IEEE802.11i（个人和企业）、WPA2、WPA2-PSK 802.1x：PEAP-MSCHAPv2、PEAP-GTC、PEAP-TLS、EAP-TLS、EAP-TTLS、EAP-FAST、LEAP

• 集成电池可持续运行长达 1.5 小时

• 10.4 英寸 TFT 彩色显示屏 SVGA，带 LED 背光，800 x 600 像素，400 cd/m²，电阻式

• 10.4 英寸 TFT 彩色显示屏 XGA，带 LED 背光，1024 x 768 像素，350 cd/m²，电容式

• ACD 移动设备管理器

• SOTI 移动控制；了解有关SOTI   MobiControl 的更多信息

显示/显示

• 10.4 英寸 TFT 彩色显示屏 XGA，带 LED 背光，1024 x 768 像素，350 cd/m²，2 个状态 LED

• 触摸屏：电阻式，表面硬度较小 3H

• 采用坚固的化学硬化载体玻璃

• 集成图形单元，DirectX12支持

键盘

• 虚拟屏幕键盘

• 5 个可自由编程的功能键

电源

• 8.5V 至 72V 直流（隔离）

特殊功能

• 集成能量缓冲器可缓解短期电源故障

• 2 个集成天线

• 无风扇设计

• 使用可自由定义的功能按钮（ATX 功能）和点火功能打开和关闭设备

• 即使在阳光直射下，显示屏也具有良好的可读性

• 各种配件（安装套件、外部键盘、快速更换系统、HasciSE）

移动工作场所

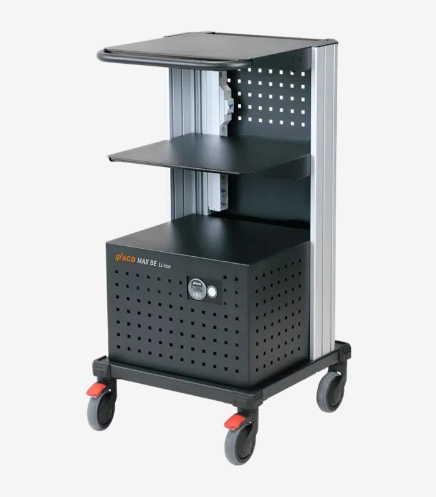

MAX BE 锂离子移动工作站

采用磷酸铁锂电池的 MAX BE 锂离子移动工作站充电周期短、重量轻、运行时间更长，因此非常适合多班操作。

特点

• 灵活的模块化系统，具有无数的选项

• 符合人体工程学的可变高度

• 五个性能等级：375 VA、400 VA、500 VA、800 VA、

• 1200 VA

• 充电周期短

• 轻的

• 更长的运行时间

• 延长使用寿命

• 多班制操作的理想选择

• 磷酸铁锂电池

• FI断路器和旁路电路

技术数据

基本结构

• 铝制底架，带四个旋转脚轮（两个带驻车制动器）

• 工作高度可调；标准1,130mm

• 符合人体工程学的手柄和大轮子易于移动

• 由于外部滚轮和低重心，非常稳定

• 尺寸：575 x 1,130 x 575 毫米（宽 x 高 x 深）

• 重量约 68 – 85 千克（取决于版本）

• 温度范围 0 °C 至 + 40 °C

设备型号

• MAX BE STD 300 锂离子电池：板载正弦转换器 230 V AC/375 VA

• MAX BE STD 400 锂离子电池：板载正弦转换器 230 V AC/400 VA

• MAX BE STD 500 锂离子电池：板载正弦转换器 230 V AC/500 VA

• MAX BE STD 750 锂离子电池：板载正弦转换器 230 V AC/800 VA

• MAX BE STD 1200 锂离子电池：板载正弦转换器 230 V AC/1200 VA – 兼容激光打印机

设备 MAX BE 锂离子电池

• 版本：500 x 445 毫米（宽 x 深）；可调节支撑高度

• 标准后面板带文件袋

• 板载充电器 17 A（适用于 MAX BE STD 300 锂离子电池）、20 A（适用于 MAX BE STD 400 锂离子电池）、35 A（适用于 MAX BE STD 500 锂离子电池）、16 A（适用于 MAX BE STD） 750 锂离子），25 A（MAX BE STD 1200 锂离子）

• 磷酸铁锂电池12.8V/100Ah（免维护）； 1x 用于 MAX BE STD 300 锂离子电池/MAX BE STD 400 锂离子电池/MAX BE STD 500 锂离子电池或 2x 用于 MAX BE STD 750 锂离子电池/MAX BE STD 1200 锂离子电池

• 用于电池平衡和电池监控功能的集成电池管理系统

• 5 路/6 路 Schuko 插座板（特定国家/地区），带剩余电流断路器 (RCD)

• 充电过程中的旁路电路（MAX BE STD 400 Li-Ion/MAX BE 500 Li-Ion/MAX BE STD 750 Li-Ion/MAX BE STD 1200 Li-Ion）

可穿戴设备

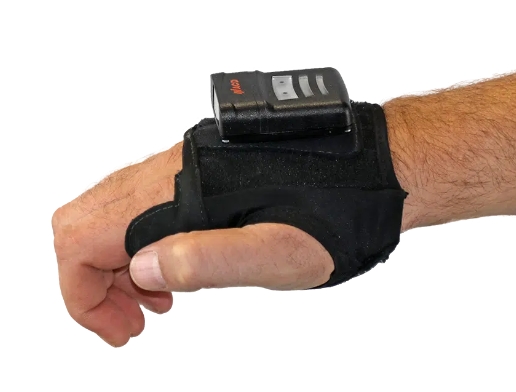

HASCISE SR 手背扫描仪

在快速增长的物流可穿戴设备领域，ACD Antriebstechnik的条码手背扫描仪 HasciSE SR 是拾取小零件的较佳解决方案，这些零件的工作通常是“免提”进行的。通过使用坚固的按扣将 HasciSE SR 连接到任何手套、手带、手铐、拉链等，您可以灵活选择佩戴选项。

HasciSE SR 背面扫描仪具有以下关键数据：

• 物流可穿戴设备：同类产品中较轻、较小的

• 通过 BT 兼容的短距离无线电和 ACD EasyToConnect 2.0 /ACD HasciDataService进行配对

• 坚固的按扣提供多种携带选择

• 轻松快速的扫描

• 错误率低且操作安全

• 电池寿命长（9,000 次扫描）

• 通过手指按钮或扫描按钮扫描触发

• 扫描反馈：声音、触觉和视觉

• 与所有支持蓝牙 4.0 及更高版本的蓝牙设备兼容

• 兼容的 ACD 设备：移动手持计算机 M2Smart   SE、M270SE、叉车终端 MFT1xSE、Android™ Industrial+ 语音客户端

技术数据

设备

• 外壳：ABS

• 防护等级：IP54

• 尺寸：58 x 45 x 16 毫米（长 x 宽 x 深）

• 重量：约52克

• 工作温度：-20°C 至 50°C

• 充电温度：10°C 至 40°C

• 储存温度：-20℃至20℃

条码扫描仪

• 2D 短距离成像仪 SE4750SR（集成在外壳中）

• 可选择读取点代码的能力

接口

• 兼容 BT 的短距离无线电 4.0

显示

• 状态指示灯

电源

• 2.035 Wh 锂聚合物电池（550 mAh/3.7 V）

• 扩展坞

特殊功能

• 通过扫描按钮和手指按钮进行扫描触发

• 扫描声音、触觉和视觉反馈

• 通过 BT 兼容的短距离无线电 (V4.0) 进行配对

• 与 ACD EasyToConnect 2.0 /ACD HasciDataService轻松配对

与 ACD 设备的兼容性

• 移动掌上电脑M2SmartSE

• 移动掌上电脑M270SE

• 叉车终端MFT1xSE系列

• 通过语音客户端 Voxter 选择

移动 HMI 设备

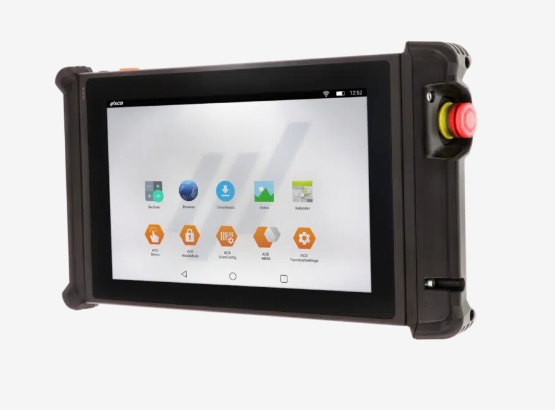

M2SMART HMI10

在工业系统和机器的安全和灵活操作领域，带有相应安全组件（紧急停止、启用按钮）的M2Smart   HMI10是较佳的移动解决方案。以前必须使用固定或有线操作系统，带有相关安全组件的 M2Smart   HMI10 提供了全新的选择，并且由于无线解决方案，增加了移动自由度和灵活性。

使用“功能安全”无线电连接，M2Smart   HMI10 可以满足机器安全功能方面的高要求，即使使用无线操作系统也是如此。在此环境中强制使用的紧急停止按钮 (M2Not-Stop10) 和三级启用按钮 (M2Agree10) 均直接位于移动手持数据终端上。相应的信号被打包在加密的“数据包”中，并通过蓝牙通过黑色通道传输到M2Smart 网关。

一些关键事实

• 发光紧急停止和三级启用按钮

• 即使在安全关键区域也能可靠运行

• 通过蓝牙抗干扰且不间断地传输所有安全数据

• 通过 WLAN 传输所有非安全数据，例如操作和可视化功能

• 得益于Android™ Industrial+环境，高安全性和直观的可用性

• 用于参数化无线操作系统的便捷应用程序

• 可根据要求提供定制模块，如操纵杆、手轮等

• 10.1 英寸显示屏，电容式触摸屏

• 快速更换电池可实现不间断工作

• 各种 ACD软件产品，例如 ACD KioskMode 以及同时使用其他 Android™ 应用程序

技术数据

展示

• 类型：IPS TFT彩色显示屏

• 尺寸：10.1 英寸（16:10）

• 分辨率：1280 x 800 像素

• 亮度：500cd/ m2

• 触摸屏：电容式防眩光硬质涂层 (3H)

• 背光源：LED背光源

• 显示：三个状态 LED

安全元件

• 启用按钮和紧急停止按钮：可根据 ISO 13849 达到性能等级 PLd

• 紧急停止B10d：250,000

• 启用按钮 B10d：2,000,000（24 V AC/DC，100 mA）、100,000（额定负载）

控制

• 急停按钮：带灯急停按钮，2通道，2个常闭触点（NC）

• 启用按钮（可选）：三级启用按钮，2通道，2个常开触点（常开），适合惯用右手和左手的人

• 按钮：开/关按钮、一侧按钮（可自由配置）

尺寸、重量

• 带启用按钮的尺寸：196 x 333 x 93 毫米（长 x 宽 x 高）

• 含启用按钮的重量：约 1700 克不含启用按钮的尺寸：

• 196 x 333 x 57 毫米（长 x 宽 x 高）不含启用按钮的重量：约 1500 克

ACD HMIConfig 应用程序

通过ACD HMIConfig应用程序，可以管理和控制M2Smart ® HMI10系统的所有功能。

• 监控安全功能

• 安全系统的配置

• 可单独配置的有效范围限制

ACD人机界面服务

• ACD HMIService 是前端应用程序ACD HMIConfig 和M2Smart ® HMI 系统之间的接口。 ACD HMIService 提供 API 接口，通过该接口可以将 ACD HMIService 的功能集成到您自己的应用程序中。

接口

• 可视化和操作员数据通信： WLAN 符合 IEEE802.11a/b/g/n/ac/d/h/e/i/r/k/w/v (2.4 GHz/5 GHz)，包括 BT 兼容短距离广播5.0

• 安全数据通信：黑色通道法（清晰视野下的标称工作范围约为 200 m）

• NFC 读卡器：用于配对 M2Smart ® HMI10 和 M2Smart ® Gateway i 或 M2Smart ® Gateway o

• NFC 功能：读/写器模式、点对点模式、卡模拟

• NFC 协议：ISO14443A/B、ISO15693、MIFARE/DESFire、Sony FeliCa

• 扬声器：内置扬声器

• USB：USB-C 用于数据传输

• 摄像头（可选）：带照明的 5 MP 自动对焦摄像头

• 距离控制：可单独配置有效范围限制

电源

• 电源：快换电池、锂离子电池或通过直流插座 15 V DC/2.4 A

• 电池容量：22.8 Wh（6,000 mAh/3.8 V），运行期间更换电池（缓冲约十秒）

计算核心

• CPU：NXP® i.MX8M Mini，4x Cortex A53 (4x 1.8 GHz) 和 1x Cortex M4 (1x 400 MHz)

• 存储：16GB 闪存、4GB RAM（可选 32GB 闪存）

一般的

• 操作系统：Android TM Industrial+

• 外壳：ABS/PC

• 防护等级：IP54

• 工作温度：-20°C 至 50°C

• 储存温度：-20℃至60℃

• 充电温度：5°C 至 35°C

• 相对湿度：5% 至 90%，非冷凝（M2Agree10：45% 至 85%，非冷凝）

• 允许气压：较高海拔 2,000 米。 NN（操作、存储、运输）

• 可选：各种模块，例如例如手轮，可根据要求提供附加按钮

• 认证：CE、TUV

• 系统组件：M2Smart ® Gateway i、M2Smart ® Gateway o、M2Smart ® HMI 接入点（可选）

电源

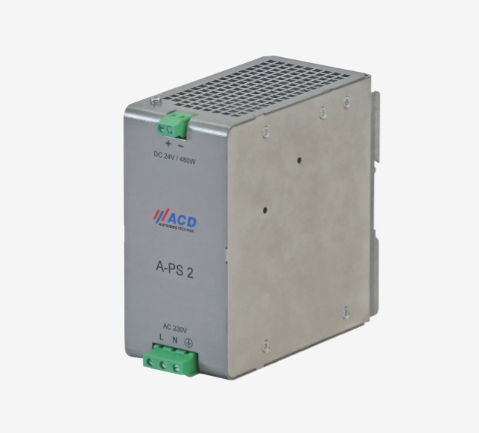

电源 24V 直流

具有主动 PFC 功能的创新 DIN 导轨电源 PS10024A01S00 连接到单相电源 1 x 230 V AC（85 V 至 264 V），适用于机械工程领域的专业 OEM 应用。电源提供24V DC电压（可调：22.5V至28.5V）。

技术数据

• 符合标准:

• 机械指令: 2006/42/EG

• 电磁兼容指令: 2014/30/EU

• 安装:

• 安装于符合 EN 60715 标准的 NS 35 导轨上

• 冷却:

• 自然对流

• 输入数据:

• 电源连接: 输入电压 1 x 230 V AC

• 效率: > 90 %

• 输出数据:

• 直流输出: 输出电压 24 V DC

• 持续输出电流: 10 A

• 抗回流电压: 可达 35 V DC

产品应用领域：

工业
