品牌介绍：ACS-CONTROL-SYSTEM

公司简介：

ACS-Control-System GmbH 专注于开发和生产高质量的测量和控制设备，以满足各种工业应用中的精确测量需求。该公司致力于创新和客户满意度，通过提供可靠和高效的解决方案来提升客户的生产效率和产品质量。

ACS-Control-System 提供广泛的产品线，包括压力、温度、液位和流量的测量传感器，以及数据记录和显示控制设备。这些产品被广泛应用于各类工业过程，帮助客户实现精准控制和监测。

ACS 的产品在多个行业中发挥关键作用，包括但不限于：

• 水处理: 提供可靠的水质监测和控制解决方案。

• 化工: 精确测量和控制化学品和过程参数。

• 食品和饮料: 确保产品质量和安全性的传感器和控制系统。

• 制药: 高精度测量以保证药品生产的严格要求。

• 机械制造: 提供各种测量和控制设备以优化制造流程。

• 能源和环境技术: 提供节能和环保的测量解决方案。

通过持续创新和技术进步，ACS-Control-System GmbH 致力于为客户提供较先进的测量和控制解决方案，满足各种工业应用的需求。

产品类型：

Drucktransmitter mit Anzeige

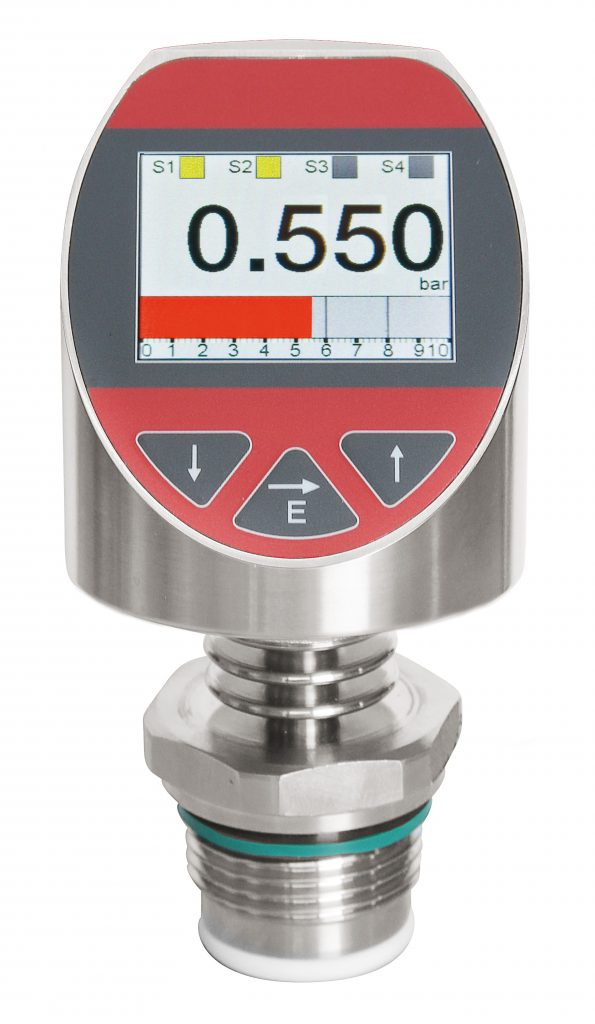

压力传感器 PRECONT® PN4LM

用于卫生应用的带数据存储功能的压力变送器/压力开关 监测气体、蒸汽、液体和灰尘中的绝对压力和相对压力

适用于卫生应用的数字压力传感器和压力变送器 - 最新一代，具有大显示屏、模拟和 4 个开关输出

• 符合 EHEDG 的卫生过程连接

• 工艺温度高达 150°C

• 模拟输出和最多 4 个开关输出

描述：

Precont PN4LM压力传感器是一款电子压力变送器/压力开关，用于监测、调节和连续测量气体、蒸汽、液体和灰尘中的压力。

由于设备设计的测量范围为 -1 bar 至 25 bar（相对）、测量范围为 0 bar 至 25 bar（绝对）、测量范围为 100 mbar 至 25 bar、过程温度为 -20 至 +150°C 、过程材料 CrNi 钢 多种符合 EHEDG 标准的卫生过程连接件（例如带有齐平 O 形圈密封的 ISO 228-1 螺纹、DIN 11851 输奶管、Varivent® 和 DRD）的可用性使传感器具有多种用途。

• 输出信号 0(4)…20mA：9V…30V 直流

• 输出信号0…10V：14V…30V 直流

模拟输出

工作空间：

• 0…20mA：0…20.5mA，最 大 22mA

• 4…20mA：3.8…20.5mA，最小 3.6mA，最 大 22mA

• 0…10V：0…10.5V，最 大 11V

允许负担：

• 0(4)…20mA：≤ (US-9V)/22mA

• 0…10V：≥ UOut/3mA

• 阶跃响应时间：≤ 15 毫秒（td = 0 秒）

• 待机时间：≤1秒

• 开关量输出： PNP S1/S2/S3/S4

• 功能：PNP 切换至 +L

输出电流：

• IL 0…≤ 200mA

• 限流，

• 防短路

• 阶跃响应时间：≤ 25 毫秒（td = 0 秒）

• 开关周期：≥ 100,000,000

蓝牙®接口：

• 版本蓝牙® 2.1 + EDR

• 规格二年级

• 发射功率≤2.5mW/4dBm

• 范围≤10m

• 测量精度

• 特性曲线偏差≤ ±0.15% 满量程

• ≤ ±0.5% 满量程

• 长期漂移≤ ±0.2% FS/年

温度偏差：

• 测量范围 ≤ 250mbar：≤ ±0.04% FS/K (0°C…+80°C) 测量范围 ≤

• 250mbar：≤ ±0.06% FS/K (-20°C…0°C / +80°C …+ 150°C)

• 测量范围 ≥ 400mbar：≤ ±0.02% FS/K (0°C…+80°C) 测量范围

• ≥ 400mbar：≤ ±0.03% FS/K (-20°C…0°C / +80 °C…+150°C)

Hydrostatisch

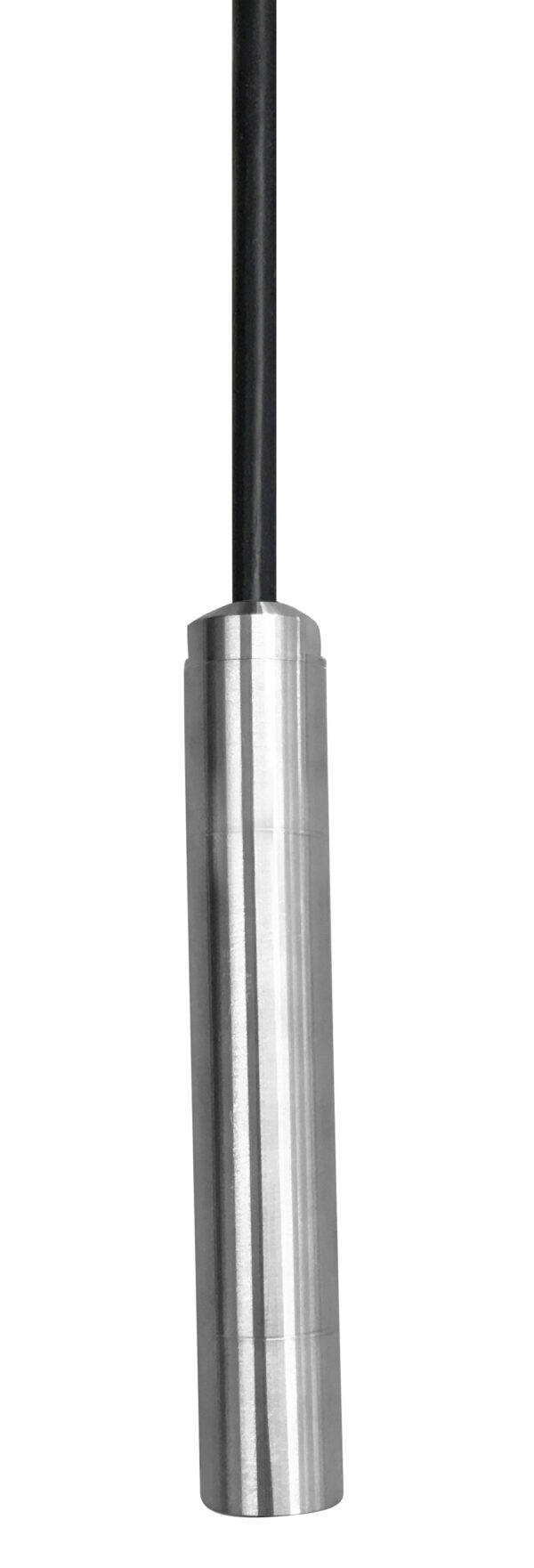

HYDROCONT HP4SC 液位传感器

描述：

Hydrocont HP4SC液位传感器是一款静压液位探头，适用于监控、调节和连续测量液位和温度。

由于采用电容式陶瓷测量元件，浸入式探头可提供最高水平的精度和长期稳定性。其纤薄设计，直径为 22 毫米，甚至可以在小型监测管中使用。由于可以将不同材料组合用于传感器、电缆和密封件，因此该测量系统设计用于各种填充介质，包括腐蚀性介质。

信号评估基于RS485 Modbus-RTU。这也使得可以根据各自的情况对传感器进行数字调整。

除了液位测量外，Hydrocont HP4SC还可用于通过内置传感器记录介质温度，并通过Modbus 协议输出。

为了确保安全操作，尤其是在户外，   Hydrocont HP4SC液位传感器集成了过压保护，该保护被设计为粗略保护和精细保护。

铭牌上的自锁激光打标可确保在设备的整个使用寿命内进行识别。

功能：

该设备适用于几乎所有工业领域的液位和物位测量，特别是淡水、废水和盐水。狭窄的设计使其特别适用于受限的安装条件，

例如监测小直径的管道。

高精度、长期稳定且坚固的陶瓷测量元件、不锈钢外壳以及带有重型钢芯的厚壁、长度稳定的支撑电缆确保了可靠精确的测量值，即使

在苛刻的环境下也能运行条件，例如低温、高冲击和振动负载或有问题的液体。

静水压力通过后置冷凝器上的过程膜直接作用（干燥系统）。在那里它会引起电容的变化，电容的变化被转换成相应的输出信号。

集成的长期稳定的铂温度传感器用于可选的温度测量。

对于 09-V 版本 (RS485 Modbus-RTU)，测量的温度值可以通过数字接口读出，或者

对于 09-A，可以使用 3 线技术与压力相关的模拟电流信号并行评估电阻信号版本（当前 4…20mA FSK）。

参数化和操作可以通过集成有线接口完成。

• 公称压力 PN 相对：0巴至+0.1巴至0巴至+10巴

特性曲线偏差：

• ≤ ±0.05% FSO

• ≤ ±0.1% FSO

• ≤ ±0.2% FSO

温度偏差：

• T k零点 ≤ ±0.015% FSO/K

• T k零点 ≤ ±0.75% FSO

• T k量程 ≤ ±0.015% FSO/K

• T k量程 ≤ ±0.5% FSO（≥ 0.4 bar 时）

• T k范围 ≤ ±0.8 % FSO（< 0.4 bar 时）

• 时间行为：T90≤2ms（td = 0s）

输入温度：

• 传感器类型Pt1000 A级

• 特性曲线偏差≤ ±0.1K + 0.002 x [dt ( 25°C)]

• 时间行为T90≤4s

RS485 Modbus® RTU 输出：

• 界面RS485，双向

• Modbus®-RTU

• 9600 波特（4800…38400 波特）

• 时间行为t on ≤ 250ms (t d = 0s)

过压保护：

• 粗略的保护75 V / 10kA – 波 8/20µs

• 所有电缆均连接至 PE

Füllstand-Messtechnik

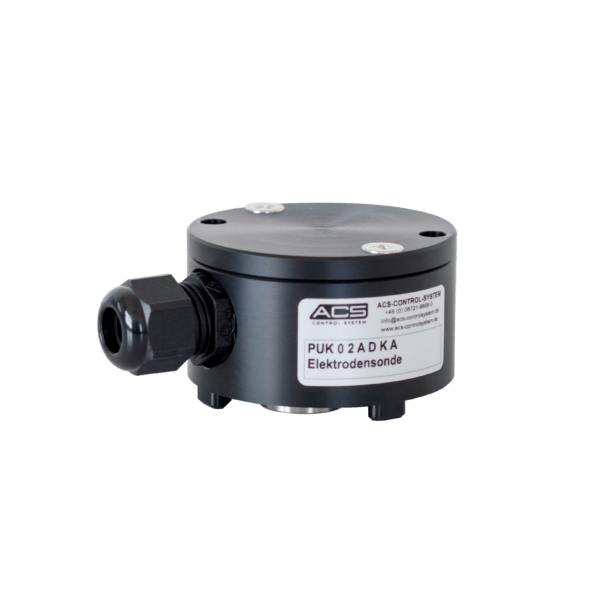

ELEKTRODENSONDE PUK

描述：

PUK系列电极探针与合适的评估设备配合使用，用于导电填充材料的导电

泄漏监测。 泄漏探头设计用于广泛的应用。在 -20 °C 至 +60 °C 的过程温度下，即使是腐蚀性填充材料的电导率也可以记录为 1 μS/cm。

一旦导电填充材料在电极之间形成连接，就会有可测量的电流流动，这导致所连接的评估装置发生反应。通过使用交流电压，可以避免

电极腐蚀和填充材料电解分解。用于线路监控的附加模块（二极管模块 LBM）可以安装在电极探头 PUK

的外壳中。如果泄漏探头和合适的评估设备之间发生线路中断，评估设备可以发出相应的警告消息。

应用：

• 适合落地式安装

• 冷却管道下的收集托盘、高架地板、假天花板、计算机房的泄漏监测

优点：

• 紧凑型版本可在头部配备评估电子设备

• 针对重大水灾和系统故障提供可靠保护

功能：

由合适的评估装置产生的交流电压存在于泄漏探针的两个电极触点之间。通过使用交流电压，可以避免电极腐蚀或填充材料电解分解。一旦导电填充材料在电极之间形成连接，就会有可测量的电流流动，这导致所连接的评估装置发生反应。

设备中可安装用于断线监控的附加模块（二极管模块 LBM）。如果泄漏探头和合适的评估设备之间发生线路中断，评估设备可以发出相应的警告消息。

技术数据：

• 最 大工作压力无压力

• 介质温度-20°C 至 +60°C

材料：

连接头：

• POM

• PP – 聚丙烯

• PTFE

探头：

• 不锈钢 1.4571

• 不锈钢 1.4404

• Hastelloy® C

TEMPERATURMESSUNG

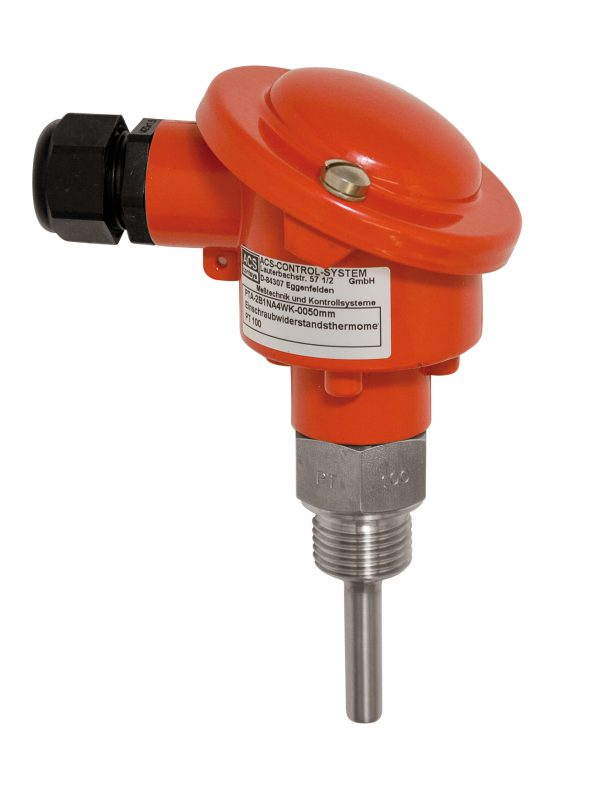

PTA

描述：

电阻温度计PTA：

ACS 通用电阻温度计的基础是标准化的高品质铂测量电阻，0°C 时的标称电阻为 100 欧姆，公差等级 AA、A、B - 符合IEC 60751。 ACS Pt100 传感器具有高精度和重复性的特点，并且极其可靠。

PTA的测量元件嵌入氧化镁粉末的保护管中并密封。这确保了良好的传热和振动保护。标准测量温度为-70°C 至+300°C。高温版本测量高达 +500°C/+600°C。还提供低温版本、特殊材料、特殊过程连接和 OEM 版本。

规定的测量温度是指测量端部的介质温度。对于电缆版本，例如PTS / PTK和带有连接头的Pt100 传感器，也可能带有集成头发射器，必须通过现场绝缘或使用带颈管的Pt100 。

各个Pt100 传感器的测量速度在很大程度上取决于工作条件、待测介质和机械尺寸。

浸入深度不应小于50mm。请始终与经验丰富的ACS 员工一起澄清较短的传感器长度。

技术数据：

测量元件：

• 铂电阻元件 Pt100 / Pt1000

• 其他按要求提供

• 温度范围：-70°C…+300°C

（测量端）：

• -70°C…+500°C（根据要求）

• -70°C…+600°C（根据要求）

• 低温版本（根据要求）

• 公差等级：AA、A、B – 符合 IEC 60751

信号类型：

• 1 x Pt100：2、3 和 4 线电路

• 2 x Pt100：2 x 2 或 2 x 3 线电路

• 3 x Pt100：3 x 2 线电路

• 自由线端，用于自行安装头部发射器

• 头部发射器，4...20mA / 0...10V 输出，标准，Ex，Profibus

• 其他按要求提供

连接类型：

• 接线盒采用铝、塑料或不锈钢外壳

• 固定连接电缆 – PTFE 屏蔽、硅胶、PVC、钢丝编织玻璃纤维

• Lemo 插入式系统、M12 插入式系统

• 其他按要求提供

DURCHFLUSSMESSUNG

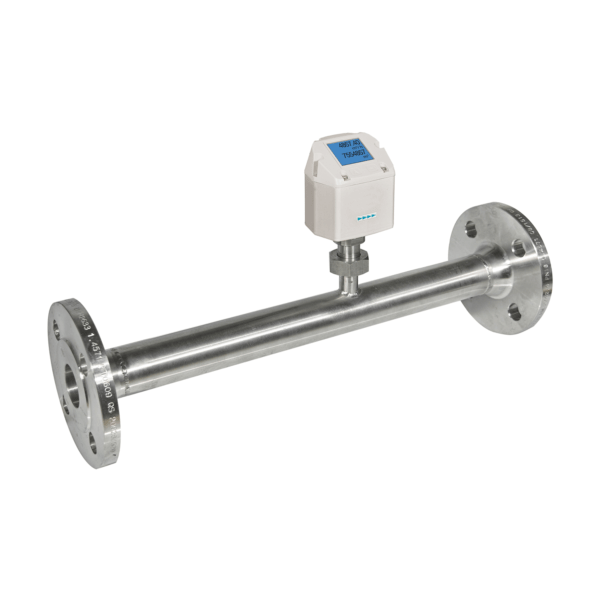

FLOWGAS® TMS 300

描述：

价格低廉的Flowgas TMS 300消耗量计根据经过验证的量热测量原理工作。加热的传感器由其周围流动的气体冷却。依赖流量的冷却用作测量效果；冷却程度直接取决于流过的空气或气体质量。因此不需要额外的压力和温度补偿。

由于其紧凑的设计，新型、廉价的TMS 300消耗量计可用于监控从发电机到最小消耗单元（1/4 英寸至 2 英寸）的所有压缩空气管线。 TMS 500 消耗传感器可用于 DN 50 至 DN 300 的较大管道横截面。除压缩空气外，还可以测量氮气、氧气和二氧化碳等其他气体。

Flowgas TMS 300消耗量计的安装 既快速又简单。一个特别的优点是可拆卸的测量单元。这意味着可以快速、轻松地移除测量单元以进行校准或清洁，而无需移除整个测量部分。

技术数据：

指标：

• m³/h, l/min (1000mbar, 20°C) 对于压缩空气

• Nm³/h, Nl/min (1013mbar, 0°C) 对于气体

• 测量原理：量热测量

• 传感器：热式质量流量传感器

• 测量介质：空气、气体

• 工作温度：-30°C…+80°C

• 运营压力：≤ 16bar，特殊版本 PN 40 (40bar)

• 关心：24V DC 平滑 ±15%

• 负担：< 500 欧姆

• 目前的消费：24V 直流时最 大 80mA

数字输出：

• RS 485 接口

• Modbus-RTU

• 模拟输出：4…20mA（立方米/小时或升/分钟）

脉冲输出：

• 每立方米或升 1 个脉冲

• 脉冲输出电隔离

• 脉冲值可在显示屏上设置

准确性：

• ± 1.5% vM

• ± 0.3% vE

安装螺纹：R1/4”、R1/2”、R3/4”、R1”、R11/4”、R11/2”、R2”外螺纹

IOT

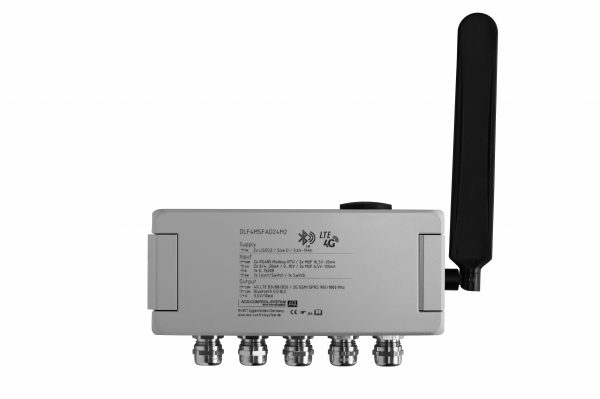

数据记录仪DLF4

描述：

DLF4数据记录器用作传感器网关，可记录各种传感器的测量值并进行远程数据传输。

该设备配备了多功能输入，可以连接带有模拟信号的标准传感器以及带有 Modbus 协议的数字传感器，还可以连接用作计数或控制输入的脉冲信号。

全新的创新冗余功能使得数据记录器自动验证测量值成为可能。记录的数据循环传输到互联网上的ACS 门户。授权用户可以从任何地点对它们进行分析和进一步处理。

DLF4数据记录仪适用于测量，特别是在偏远地区，需要记录测量值并轻松传输到互联网。应用领域包括筒仓液位监测、风暴溢流池监测、渠道流量测量、水体液位测量以及垃圾填埋场监测。

功能：

电池供电的数据记录仪 DLF4充当测量点（例如Hydrolog®系列液位传感器）与互联网数据平台之间的链接。

根据设置和传感器的不同，电池可持续使用 5 年以上。可以通过外部电源或光伏模块操作DLF4 数据记录器

，而不使用电池和蓄电池。 数据通过最强大的本地移动电话提供商自动传输到互联网上的ACS 门户。 2G GSM 还是 4G LTE 网络覆盖占主导地位并不重要。 SIM 卡已集成到设备中。用户不需要任何额外的手机合同。

可能的传感器范围从 4…20mA 2 线传感器到电压信号，再到采用 Modbus 协议的设备。数字输入还可以对脉冲进行计数。额外的控制功能，例如测量的开始和停止，可以通过两个额外的数字输入来实现。

内置冗余功能使得可以比较来自不同传感器的两个测量值。这意味着可以验证测量值，如果存在可调整的差异，则会自动触发警报。这样可以实现最高水平的测量可靠性，同时将控制测量的工作量降至最低。

现场操作通过蓝牙®接口与应用程序结合进行。为此不需要特殊设备。您只需要一部智能手机、平板电脑或笔记本电脑即可操作它。

辅助能源：

• 电池：锂电

• 3.6V-19Ah

• 3.6V-35A

• 锂离子电池

• 4.2V-20Ah

电源电压直流：

• 7V 至 32V 直流

• ≤350mA

• 光伏组件：4.5V 至 35V 直流≤ 1A

输入COM CI1 / CI2

界面：

• RS485，双向

• Modbus®-RTU

• 9600 波特（4800 至 38400 波特）

模拟输入AI1/AI2/AI3：

• 电力工作区Ⅰ：AI1 / AI2：FSI 0 至 28mA / Ri 27R

• 工作范围电压U：AI1/AI2：FSI 0 至 19V/Ri ≥ 1.2 MR

• 工作区电阻R：AI3：FSI 0 至 2200Ohm/Io = 340μA

• 特性曲线偏差：≤±0.05%FSI

• 温度偏差：≤±0.1%FSI/10K

• 工作空间≤ 20kOhm / ≤ 1kHz

输出电压：

• UO1/UO216.6V ± 0.3V (0mA)

• 15.9V ± 0.3V (30mA)

• 0 至 30mA，最 大 40mA

输出电压：

• UO3/UO46.7V ± 0.2V (0mA)

• 6.6V ± 0.2V (100mA)

• 0 至 100mA，最 大 300mA

输出电压：

• UO53.8V ± 0.2V (0mA)

• 3.2V ± 0.2V (100mA)

• 0…250mA，最 大 300mA

产品应用领域：

媒体、食品和饮料、卫星、航空航天、测量、液体、货物运输、自动控制技术
