品牌介绍：ADAMCZEWSKI

ADAMCZEWSKI GmbH是一家总部位于德国的公司，专门从事工业电子设备的开发和制造。该公司成立于1990年，致力于为工业自动化和测量技术提供高质量的解决方案。

ADAMCZEWSKI 的产品广泛应用于能源管理、工业自动化、交通、环保和水处理等多个行业。公司通过不断创新和技术改进，致力于提供高精度、高可靠性的产品，满足各行业对工业测量和控制的需求。

公司以质量和客户服务著称，特别是在定制解决方案方面拥有丰富的经验，能够根据客户的特定需求提供定制化的产品。

产品类型：

模拟信号处理

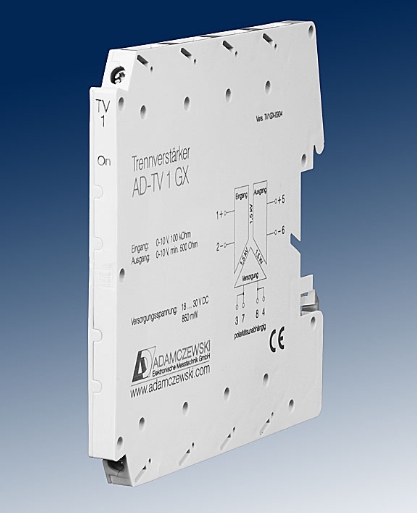

AD-TV 1 GX 隔离放大器

AD-TV 1 GX 隔离放大器宽度仅为 6.2 mm，用于直流电压信号的电流隔离。输出信号线性跟随输入变量，并且在极限值（0-10 V，1:1 输入/输出）范围内独立于所连接的负载。狭窄的设计实现了高封装密度。与安装导轨连接器结合使用，可显着减少接线工作。

应用

• 外加直流电压信号的负载放大和电流去耦。

特殊功能

• 超薄 6.2 毫米设计

• 通过 DIN 导轨连接器供电

技术数据

电气参数

• 电压输入

• 测量范围：0 ... 10 V

• 输入阻抗：100 kΩ

• 电压输出

• 输出范围：0 ... 10 V

• 较小负载：500 Ω

• 残余纹波：< 0.1 %

• 电流限制：< 28 mA

• 传输特性

• 响应时间：< 50 ms (10-90 %)

• 线性误差：< 0.1 %

• 温度影响：< 70 ppm/K

• 电源

• 电压范围：18 ... 30 V DC

• 额定电压：24 V DC

• 功耗：< 850 mW

机械参数

• 外形尺寸 (宽x高x深)：6.2 x 92 x 101 mm³

• 安装方式：标准轨道 EN 50022

• 防护等级：IP 20

• 接线方式：螺丝端子 (2.5 mm² 钢丝 / 4 mm² 实心线)

• 端子扭矩：0.5 Nm

• 重量：约 70 g

环境条件

• 工作环境温度：-10 ... +50 °C

• 存储和运输：-10 ... +70 °C (避免结露)

电磁兼容性 (EMC)

• 产品系列标准：EN 61326-1

• 辐射干扰：EN 55011, CISPR11 类 A, 组 1

• 警告：此设备不适用于住宅环境，可能无法充分保护住宅环境中的无线电接收。

电气安全

• 产品系列标准：EN 61010-1

• 过电压类别：II

• 污染等级：2

• 隔离测试电压：

• 输入/输出：1.5 kV, 1 分钟

• 信号/电源：1.5 kV, 1 分钟

功率与电能测量技术

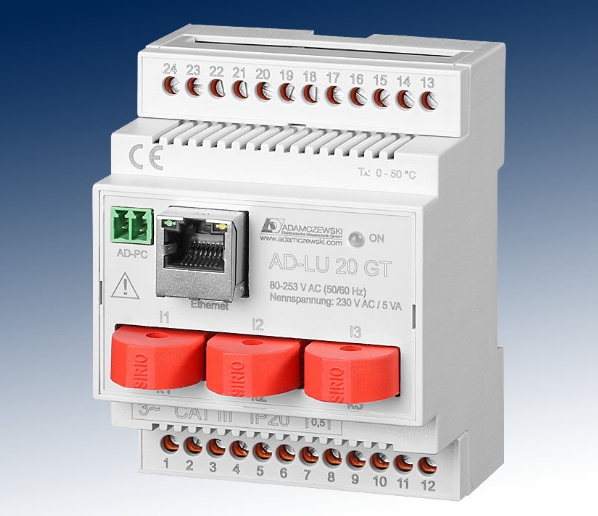

数字功率和电能表 AD-LU 20 GT

数字功率和电能表 AD-LU 20 GT 可测量三相网络的所有常见变量（有功功率、无功功率、视在功率、电能、电压、电流、谐波、功率因数等），并通过以太网提供这些变量界面。测量值可以通过Modbus-TCP协议检索。此外，这些测量值显示在集成的小型WEB服务器上。该设备还可以通过该 WEB 服务器进行参数化。此外，AD-LU 20 GT还配备了RS485接口。该 RS485 接口采用 Modbus-RTU 协议，主要适用于连接外部显示器 (AD-MM 400)，但也可用于读取数据或参数化。电流测量是使用前面连接的插入式变压器进行的，可以直接测量高达 20 A 的电流。然而，也可以随时在上游连接用于更大电流的附加电流互感器。可以测量对称或不对称负载的 4 线网络以及对称负载的 3 线网络。由于集成高效宽范围电源，该器件可在较宽的电源电压范围内工作且几乎不发热。

应用

测量和监控电气系统中的所有电气参数。记录 ISO 50001 等能源管理系统的负载概况。记录单个消费者的能源消耗。监测谐波等电压质量变量。

• 特殊功能

• 集成通孔转换器

• 以太网接口

• RS485接口

• 有功、无功和视在电能计数器

• 消耗或反馈能量的计量表

技术数据

电流输入 (I1...I3)

• 测量范围：0 ... 1 A AC；0 ... 5 A AC；0 ... 20 A AC

• 较大导线直径：4.8 mm

电压输入 (L1...L3)

• 测量范围：50 ... 253 V AC

• 输入阻抗：约 950 kΩ

以太网接口

• 软件协议：Modbus-TCP

• 标准IP：192.168.178.99

• 子网掩码：255.255.255.0

• WEB服务器端口：80

RS485总线

• 软件协议：Modbus-RTU

• 数据格式：19200, e, 8, 1

• 较大总线参与者：99

• 总线终端：两端120 Ω

• 较大总线长度：500 m（无分支线）

• 电缆：扭绞对和屏蔽

电源

• 交流电压范围：50 ... 253 V AC，50/60 Hz（见电压输入）

• 额定电压：230 V AC

• 功耗：较大 2.5 VA

传输特性 - 参考当前测量值

• 基本准确度：< 0.5 %（等级 0.5）

• 温度影响：80 ppm/K

• 响应时间：< 0.5 s

机壳

• 外形尺寸 (宽x高x深)：71 x 90 x 70 mm

• 防护等级：IP 20

• 接线方式：螺丝端子

• 端子截面：2.5 mm² 钢丝 / 4 mm² 实心线

• 端子扭矩：0.6 Nm

• 剥线长度：6 mm

• 重量：约 180 g

• 安装方式：35 mm 标准轨道

环境条件

• 工作环境温度：-10 ... 50 °C

• 存储和运输：-10 ... 70 °C（避免结露）

电磁兼容性 (EMC)

• 产品系列标准：EN 61326-1

• 辐射干扰：EN 55011, CISPR11 类 B, 组 1

电气安全

• 产品系列标准：EN 61010-1

• 过电压类别：II

• 污染等级：2

• 测量电流电路安全：EN 61010-2-030

• 测量类别：CAT III

• 隔离测试电压：

• 网络侧到 RS485 总线：4 kV，50 Hz（1 分钟）

• 网络侧到操作元件：4 kV，50 Hz（1 分钟）

• 保护电路：

• 输入：防过电压保护

• RS485 总线：防过电压保护

• 电源：防过温、过电压和过电流保护

现场总线设备

AD-AEB 20 GX

AD-AEB 20 GX 可实现 2 通道模拟信号采集，同时提供数字处理的过程变量。这些信号通过 RS485 总线接口提供。模拟值和标定值可以通过执行的 MODBUS 命令访问。所有有关缩放或过滤器的设置均通过 MODBUS 命令进行。

电源和 RS485 总线连接可通过后部安装导轨连接器实现。该设备配备有两个旋转编码开关，可用于在设备上设置总线地址。

读出电流值时，输入电流分流器自动接通。通过输入信号开关 (E1/E2)，50 欧姆终端电阻可以持久连接到每个信号输入，以便即使电源电压出现故障也能安全地终止电流回路。

工作电压通过绿色 LED 显示。数据通信通过黄色 LED 发出信号。检测到超出定义测量范围的无效测量信号。在这种情况下，绿色 LED 闪烁。

接口设置和设备地址都可以在操作过程中使用 Modbus 命令进行修改。所有 Modbus 寄存器地址和相关命令均列于文档附录中。

应用

• 将模拟过程变量转换为控制柜中已有的数字信息。大幅减少接线工作量。

特殊功能

• 两个模拟输入可用作电压或电流输入

• 可调过滤功能

• 电隔离 RS485 总线接口

• 可参数化的界面设置

• 设备地址的硬件开关

• 电隔离开关电源

• 可通过 AD Studio 配置软件在 PC 上进行参数化

• 用于指示工作电压和数据通信的状态 LED

• 无效测量信号的可视化显示

• Modbus 主站操作

技术数据

电流输入

• 测量范围：0 ... 20 mA

• 输入阻抗：50 Ω

电压输入

• 测量范围：0 ... 10 V

• 输入阻抗：100 kΩ

信号采集

• 通道数量 (U/I)：2

• 基本准确度：< ±0.3 %

• 温度影响：80 ppm/K

• 采样率 / 分辨率：100 ms / 10 位

传输特性

• 响应时间：较大 15 ms

RS485总线

• 软件协议：Modbus-RTU

• 数据格式：19200, e, 8, 1

• 较大总线参与者：99

• 总线终端：两端 120 Ω

• 较大总线长度：500 m（无分支线）

• 电缆：扭绞对和屏蔽

电源

• 供电电压：18 ... 30 V DC

• 较大功耗：600 mW（24V DC）

机壳

• 外形尺寸 (宽x高x深)：6.2 x 92 x 101 mm³

• 安装方式：35 mm 标准轨道，EN 50022

• 防护等级：IP 20

• 接线方式：螺丝端子

• 端子扭矩：0.5 Nm

• 导线截面：较大 2.5 mm²

• 重量：约 70 g

环境条件

• 允许环境温度：-10 ... +50 °C

• 存储和运输：-10 ... +70 °C（避免结露）

电磁兼容性 (EMC)

• 产品系列标准：EN 61326-1

• 辐射干扰：EN 55011, CISPR11 类 A, 组 1

• 警告：此设备不适用于住宅环境，可能无法充分保护住宅环境中的无线电接收。

电气安全

• 产品系列标准：EN 61010-1

• 隔离测试电压：

• RS485总线 / 电源：1.5 kV，50 Hz（1 分钟）

• 模拟输入 / 电源：1.5 kV，50 Hz（1 分钟）

• 模拟输入 / RS485总线：1.5 kV，50 Hz（1 分钟）

• 模拟输入之间：0 kV

• 保护电路：电源过电压和极性反接保护

测量传感器、多测量传感器

AD-MV 500 GL 测量传感器

AD-MV 500 GL 测量传感器将电阻温度计 (Pt 100) 发出的测量信号转换为外加输出信号（例如 4...20 mA、0...10 V 等）。输出特性以线性温度方式输出。使用 3 线或 4 线电路时，可补偿高达 100 欧姆的线路电阻。在 2 线电路中，随后需要进行调零和完全调整。可以使用前面易于操作的 DIP 开关设置测量方法。模拟输出信号基本上与电源电压以及输入电隔离。订购时必须以纯文本形式指定输入和输出数据。必须为输入指定温度测量范围，并且您可以选择电流或电压输出作为输出。

应用

• 使用 Pt100 温度传感器进行温度测量，将温度变量连续转换为模拟信号。

特殊功能

• Pt100输入

• 电流或电压输出

• 连接类型可通过前面的 DIP 开关选择

• 三路电流隔离

• 用于微调的前修剪器

技术数据

Pt100 输入

• 较大测量范围：-200 ... 800 °C

• 连接方式：2、3 或 4 导线

电流输出

• 输出范围：0 ... 20 mA，4 ... 20 mA

• 较大负载：400 Ω

• 残余纹波：50 µA ss

电压输出

• 输出范围：0 ... 10 V，2 ... 10 V

• 较小负载：1 kΩ

• 残余纹波：70 mV ss

电源

• 交流电压范围：50 ... 253 V AC，50/60 Hz

• 额定交流电压：230 V AC

• 直流电压范围：20 ... 253 V DC

• 额定直流电压：24 V DC

• 功耗 (交流 / 直流)：2 VA / 1 W

传输特性

• 总体准确度：< 0.2 %

• 温度影响：100 ppm/K

• 响应时间：约 50 ms

机壳

• 外形尺寸 (宽x高x深)：18 x 78 x 103 mm

• 防护等级：IP 20

• 接线方式：螺丝端子

• 端子截面：2.5 mm² 钢丝 / 4 mm² 实心线

• 端子扭矩：0.5 Nm

• 重量：约 100 g

• 安装方式：35 mm 标准轨道

环境条件

• 工作环境温度：-10 ... 50 °C

• 存储和运输：-10 ... 70 °C（避免结露）

电磁兼容性 (EMC)

• 产品系列标准：EN 61326-1

• 辐射干扰：EN 55011, CISPR11 类 B, 组 1

电气安全

• 产品系列标准：EN 61010-1

• 过电压类别：II

• 污染等级：2

• 隔离测试电压：

• 输入 / 输出：3.75 kV（1 分钟）

• 信号 / 电源：4 kV（1 分钟）

• 保护电路：

• 输入：防过电压保护

• 输出：防过电压保护

• 电源：防过电压和极性反接保护

脉冲和频率测量技术

频率测量传感器 AD-FM 210 GS

频率测量传感器 AD-FM 210 GS 在工厂针对用户侧传感器进行了改造，并在交付时针对应用进行了精确校准。他可以提供发起人或联系人。对于活动信号，设置默认切换阈值。订购设备时必须提供所需数据。输入脉冲序列被转换成成比例的外加模拟信号。输出信号在较大值范围内与所连接的负载无关。

应用

主要应用领域是水表中的流量测量，其他应用包括能耗测量、风和速度测量等。可以使用所有常见编码器类型：符合 NAMUR (DIN-EN 60947-5-6) 的启动器，3线光电编码器，干簧触点，晶体管输出和其他启动器。

特殊功能

• 宽范围供电

• 工厂信号调整

• 调节微调器可选

• 模拟信号处理

• 没有软件

• 状态 LED

技术数据

数字输入

• 输入类型：NAMUR (EN 60947-5-6)、接触式、开集电极、3 导线光耦或 24V 活动

• 输入频率：较小 0 ... 500 Hz；较大 0 ... 20 kHz

• 频率发生器供电：活动：8V / 8mA

电流输出

• 输出范围：0 ... 20 mA

• 较大负载：500 Ω

• 残余纹波：< 50 µA ss

电压输出

• 输出范围：0 ... 10 V

• 较小负载：500 Ω

• 残余纹波：< 20 µV ss

精度

• 设备准确度：< 0.3 %

• 温度影响：< 100 ppm / K

• 响应时间：约 200 ms

电源

• 交流电压范围：50 ... 253 V AC，50/60 Hz

• 额定交流电压：230 V AC

• 直流电压范围：20 ... 253 V DC

• 额定直流电压：24 V DC

• 功耗 (交流 / 直流)：2.5 VA / 1.2 W

机壳

• 外形尺寸 (宽x高x深)：23 x 78 x 103 mm³

• 防护等级：IP 20

• 接线方式：螺丝端子

• 端子截面：2.5 mm² 钢丝 / 4 mm² 实心线

• 端子扭矩：0.5 Nm

• 重量：约 200 g

• 安装方式：35 mm 标准轨道

环境条件

• 工作环境温度：-10 ... 50 °C

• 存储和运输：-10 ... 70 °C（避免结露）

电磁兼容性 (EMC)

• 产品系列标准：EN 61326-1

• 辐射干扰：EN 55011, CISPR11 类 B, 组 1

• 建议：在EMC环境较差的情况下，建议使用屏蔽的编码器电缆。

电气安全

• 产品系列标准：EN 61010-1

• 过电压类别：II

• 污染等级：2

• 隔离测试电压：

• 输入/输出：2 kV RMS（1 分钟）

• 信号/电源：3 kV RMS（1 分钟）

操作、记录和显示设备

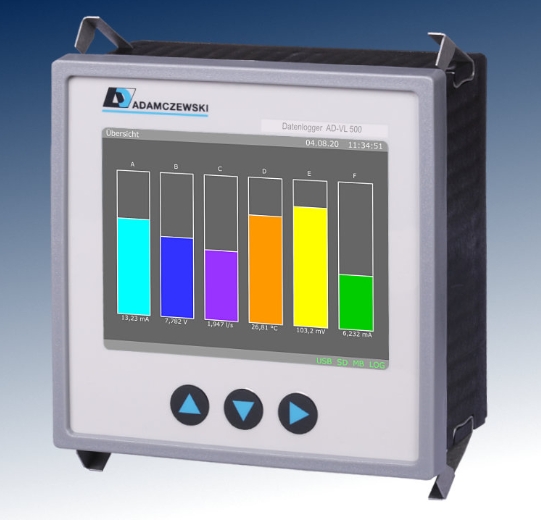

AD-VL 500 FE 监控模块

AD-VL 500 FE 监控模块是一款用于前面板安装的显示设备和数据记录器。它具有多达 8 个模拟标准信号输入。输入可配置为电流或电压输入。计数值可以同时使用可调开关阈值从模拟信号中导出。可以使用可自由定义的单位进行缩放测量显示。使用可自由配置的显示元素（例如数字显示、条形图、时间图、拖动指针、LED 等）进行显示。该设备配有预定义的标准显示窗口。所有信号都可以循环记录在设备自己的内存中。记录的数据作为每日文件保存在内部微型 SD 卡上。它们可以随时使用 USB 记忆棒获取或通过网络接口下载。设备配置可通过网络接口的集成网络服务器或 AD-Studio 配置软件进行。配置软件可在 ADAMCZEWSKI 网站上免费获取。各种接口（RS485/LAN）可以轻松地将设备集成到您自己的数据网络中，以便实时读取测量数据。

应用

• 在图形显示器上显示可自由定义的值。浏览多种显示类型。使用网络浏览器进行视觉信号监控。记录数据以供以后评估。

特殊功能

• 40 个可配置的显示元素。

• 显示元素的所有属性（例如颜色、大小、位置、标签和类型）都是可配置的。

• 10 个可配置显示器，每个显示器有 1...12 个显示元素。

• 集成网络服务器。

• 使用 PC 软件 AD-Studio 可以方便地配置显示器。

• 缓冲实时时钟。

• 接口协议：Modbus-RTU、Modbus-TCP

技术数据

电流输入

• 范围：0 ... 20 mA

• 分辨率：14 位

• 输入阻抗：50 Ω

电压输入

• 范围：0 ... 10 V

• 分辨率：14 位

• 输入阻抗：100 kΩ

计数器

• 范围：0 ... 20 mA；0 ... 10 ... 24 V

• 输入阻抗：

• 电流：50 Ω

• 电压：100 kΩ

• 频率：< 1.5 Hz

• 脉冲宽度：> 300 ms

电源

• 直流供电电压范围：20 ... 253 V DC

• 交流供电电压范围：50 ... 253 V AC

• 较大功耗：3.0 W / 9.5 VA

机壳

• 外形尺寸 (宽x高x深)：96 x 96 x 63 mm

• 面板开孔尺寸：92 x 92 mm

• 前面板防护等级：IP 54

• 端子防护等级：IP 20

• 接线方式：可拆卸螺丝端子

• 安装方式：面板式机壳

• 重量：250 g

环境条件

• 工作环境温度：-10 ... 50 °C

• 存储和运输：-10 ... 70 °C（避免结露）

• 污染等级：2

电磁兼容性 (EMC)

• 产品系列标准：EN 61326-1

• 辐射干扰：EN 55011, CISPR11 类 B, 组 1

电气安全

• 产品系列标准：EN 61010-1

RS485 接口

• 连接方式：3 针插座，3.81 mm

• 标准：RS-485

• 协议：Modbus-RTU

• 功能：配置，Modbus 从站

• 较大总线长度：100 m - 扭绞屏蔽电缆

• 总线终端：120 Ω（总线两端）

配置接口

• 连接方式：3.5 mm 插孔

• 标准：AD-PC (UART)，厂家专用

• 功能：配置

网络接口

• 连接方式：RJ45 插座

• 标准：以太网，10/100 Mbit/s

• 协议：HTTP，Modbus-TCP

• 功能：Web 服务器，配置，下载

• 用户名：Admin

• 默认密码：留空

USB 接口

• 连接方式：USB 类型 A 插座

• 标准：USB 1.0，2.0

• 功能：数据传输

显示屏

• 类型：3.5 英寸 TFT

• 分辨率：320 x 240 像素

操作方式

• 类型：3 个短行程按钮

数据记录器

• 内部存储容量：2 GB

• 内部存储介质：µSD，单级存储单元

• 采样间隔：1 秒 ... 约 18 小时

• 较大通道数：32

产品应用领域：

电子、物联网、通信、交通、半导体、自动化
