品牌介绍：ADAPTRONIC

adaptronic Prüftechnik GmbH 总部位于德国韦尔特海姆，是领先的布线和功能测试系统制造商。40 多年来，adaptronic 一直致力于为汽车、航空航天、铁路、自动化和数据通信市场提供定制的高质量测试系统和适配解决方案，用于布线测试。

产品类型：

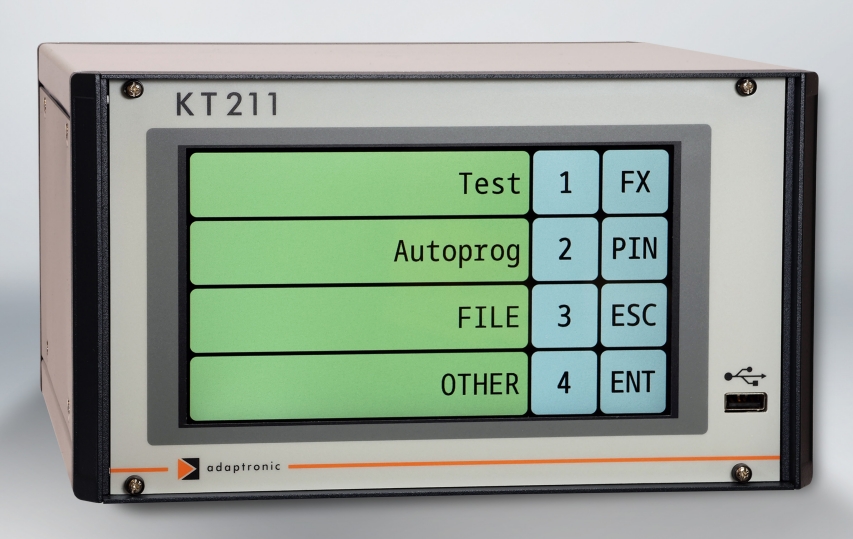

超小型测试仪

KT 211

技术数据 KT 211

• 测试点：

• 较大测试点：512（基本机壳），可扩展至2048个

• 低压测试：

• 直流测试电压：较大12 V

• 测试电流：较大10 mA

• 连续性测试阈值：1 Ω – 1 kΩ

• 短路测试阈值：20 kΩ – 1 MΩ

• 组件测试：

• 电阻：1 Ω – 1 MΩ

• 电容：10 nF – 10 mF

• 二极管、齐纳二极管、LED

• 一般特性：

• 电源供应：90 – 240 VAC（主电源），24 VDC（次级），也可直接用24 VDC运行

• 接口：

• 3 × 数字 I/O（可扩展）用于控制、脚踏开关和信号灯

• 1 × RS232（串行接口）用于控制和打印机

• 4 × USB 2.0（1个在前面）用于数据媒体、条形码扫描仪、键盘和打印机

• 网络接口 / 安全回路 / 警告灯 / 针号探针

• 可选：所有标准现场总线接口

• 交付范围：

• KT 211 主机

• 电源单元及电源线

• 针号探针

• 含 PDF 格式文档的 USB 闪存驱动器

主要特点：

• 高性价比，优化测试控制台操作

• 支持适配器LED

• 推回测试

• 线束制造组装辅助

• 紧凑设计

• 适配器、标记等接口

• 可选 MES 连接（通过 OPC UA）

测试程序生成：

• 使用 NT Control LT 软件进行生成、编辑和管理

• 数据传输通过网络或 USB 闪存驱动器

优势：

• 彩色触摸显示屏，易于操作

• 自动学习黄金样品

• 测试程序的加载和保存

• 综合结果报告

• 支持多种操作语言

• 适合左手操作

• 连续性、短路和组件测试

• 网络接口和 USB 2.0 接口（用于打印机、扫描仪、存储）

• 2 GB 存储（可扩展）

• 远程维护通过网络

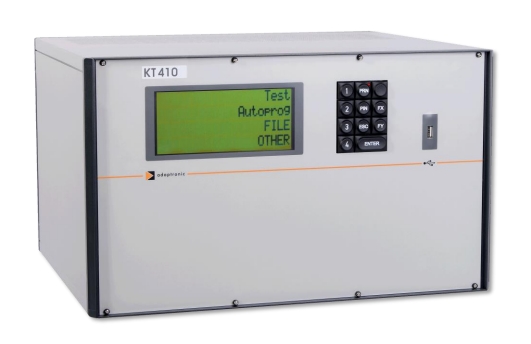

紧凑型测试仪

KT 410

技术特点：KT 410

• 测试点：较多 2048 个（可扩展至较多 16384 个）

低电压测试 DC

• 测试电压：较大 25 V

• 测试电流：较大 25 mA

• 连通性测试阈值：1 欧姆 – 1 千欧姆

• 短路测试阈值：20 千欧姆 – 1 兆欧姆（可选扩展至 5 兆欧姆）

• 元件测试：

• 电阻：1 欧姆 – 1 兆欧姆（可选扩展至 5 兆欧姆）

• 电容：10 nF – 20 mF

• 二极管、齐纳二极管、发光二极管（LED）

一般信息：

• 电源供应：90 – 240 VAC（50 – 60 Hz）

• 接口：

• 3 个数字 I/O（外部接口，较多可扩展至 19 个），用于控制、脚踏开关和信号灯

• 1 个串行接口 RS232，用于控制和打印机

• 3 个 USB 2.0（其中 1 个在前面板），用于数据媒体、条形码扫描器、键盘和打印机

• 网络/安全回路和警告灯/针探头

• 可选通过所有常见的现场总线系统控制

• 尺寸（宽 x 高 x 深，约）：450 mm x 275 mm x 395 mm

• 交货范围：

• KT 410 主机

• 电源线

• 针探头

• USB 闪存驱动器（包含 NT Control LT 和 PDF 格式文档）

测试程序生成：

• 通过 NT Control LT 进行生成、编辑和管理

• 数据传输可通过网络或 USB 闪存驱动器在配备 NT Control LT 的 PC 和 KT 410 之间进行

• NT Control LT 包含在交货范围内

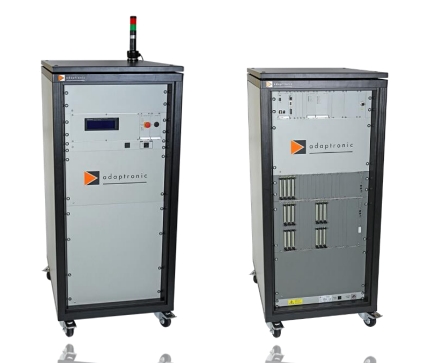

模块化测试仪

NT 700-5

e-移动 HV 电缆线束测试单元

• 符合测试标准：符合 LV123 测试标准要求

• 紧凑设计：25 RU 机柜，带滚轮

• 硬件和软件特性：适用于测试台的理想配置

• 操作和编程：通过 NT Control 提供便捷的测试系统操作和编程

• 测试报告：可通过打印机生成个性化测试报告，也可以以数据文件或数据库形式存储

• MES 连接：支持与定制的 MES（制造执行系统）软件连接

• 灵活性和成本效益：

• 支持较多三种电压等级及其相关测试点的自由组合（混合矩阵）

• 电压等级 1：低电压

• 电压等级 2：高电压，较大 4670 VDC / 3300 VAC

• 电压等级 3：高电压，较大 6000 VDC / 5000 VAC

• 四线测量：可选，支持从 100 µOhm 测量屏蔽层和导线电阻

• 功能测试编辑器：可选配置

技术特点

• 操作软件：

• 软件包：NT Control

• NT Control 包含在交货范围内

• 安装要求：PC 需运行 Windows 7 Pro 至 Windows 10 Pro 操作系统（支持德语或英语）

• 数据交换：通过网络在 NT Control 和测试系统之间进行

• PC 不包含在测试系统中，因此不在交货范围内

• 测试点和电压等级：

• 电压等级 1：低电压，使用 RM60 型测试点卡

• 电压等级 2：

• 使用 RM10 型测试点卡：高电压，较大 3750 VDC / 2650 VAC

• 使用 RM10 TWIN-E 型测试点卡：高电压，较大 4670 VDC / 3300 VAC

• 电压等级 3：高电压，使用 RM9 型测试点卡，较大 6000 VDC / 5000 VAC

• 较大测试点范围由电压等级的组合和 25 RU 机柜内的可用空间决定

• 每个测试点可以用于任何测试类型，与电压等级无关

• NT Control 会自动限制测试参数到相应测试点卡允许的值

• 低电压测试 DC：

• 连通性测试阈值：1 欧姆 – 1 千欧姆

• 短路测试阈值：20 千欧姆 – 1 兆欧姆

• 元件测试：电阻、电容、二极管、齐纳二极管、发光二极管（LED）

• 绝缘测试 DC：

• 测试电压：40 – 1500 V

• 绝缘阈值：500 千欧姆 – 2 兆欧姆（可选扩展至 10 兆欧姆）

• 介电强度测试 AC/DC：

• 测试电压：参见“技术特点 → 测试点和电压等级”

• 选项：

• 四线测量：

• 1 毫欧姆：1 毫欧姆 – 1000 欧姆，步进大小 1 毫欧姆

• 100 微欧姆：100 微欧姆 – 1000 欧姆，较小步进大小 100 微欧姆

• 功能测试编辑器：用于方便编程功能测试要求

• 其他：还有各种其他选项，可根据需求提供

• 一般信息：

• 电源供应：100 – 240 VAC（50 – 60 Hz）

• 尺寸（宽 x 高 x 深，约）：600 mm x 1355 mm x 800 mm

• 基本测试点范围：基本测试单元不包含测试点！

• 测试点卡将根据项目具体报价

• 基本电压等级：

• 基本测试单元包括一个电压等级 1 的机架

• 其他机架将根据项目具体报价

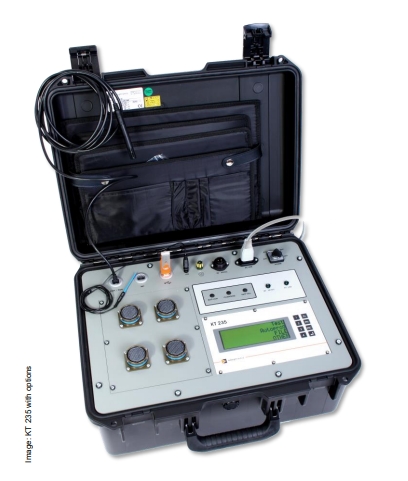

维护测试仪

KT 235

移动 – 灵活 – 可靠

• 操作简便：

• 独立操作易于处理

• 自动学习标准样本

• 支持测试程序的加载和保存

• 提供全面的结果报告

• 可选择操作语言

• 测试点和电压等级：

• 较多支持 512 个测试点

• 低电压测试：较高 12 VDC / 400 mA

• 高电压测试：较高 1000 VDC

• 包含连通性测试、短路测试和元件测试

• 接口和存储：

• Microsoft® 网络接口

• USB 2.0 接口

• 2 GB 存储用于测试程序和结果数据（可扩展）

• 远程维护：

• 支持通过网络进行远程维护

• 特别优化：

• 针对移动使用进行了优化，极其耐用

• 硬壳箱：

• 防水、防尘、抗冲击、漂浮、轻便

• 认证：MIL-STD-810F, FED-STD-101C, ATA300

• 电源供应：

• 230 VAC 或 24 VDC

• 测试点接口：

• 可选择测试点接口

• 配件：

• 提供配件的独立箱

技术特点：KT 235

• 测试点：

• 较多 512 个

• 低电压测试 DC：

• 测试电压：较大 12 V

• 测试电流：较大 400 mA

• 连通性测试阈值：0.5 欧姆 – 1 千欧姆（可选四线测量，较小 10 毫欧姆）

• 短路测试阈值：20 千欧姆 – 1 兆欧姆

• 元件测试：

• 电阻：0.5 欧姆 – 1 兆欧姆

• 电容：10 nF – 10 mF

• 二极管、齐纳二极管、发光二极管（LED）、压敏电阻（100V – 800V，I = 1 mA）、浪涌保护器

• 高电压测试 DC：

• 测试电压：100 – 1000 V

• 绝缘测试：100 千欧姆 – 1 兆欧姆

• 击穿测试：快速识别电压击穿

• 一般信息：

• 电源供应：100 - 240 VAC（50 – 60 Hz）或 21 - 28 VDC，可切换

• 接口：

• 2 个串行接口 RS232（内部），用于控制和打印机

• 2 个 USB 2.0 接口，用于数据媒体、条形码扫描器、键盘和打印机

• 网络接口 / 针号探头

• 温度和湿度传感器连接器

• 尺寸（宽 x 高 x 深，约）：487 mm x 229 mm x 386 mm（机箱关闭状态）

• 交货范围：

• KT 235 主机

• 电源线

• 针号探头

• USB 闪存驱动器（包含 PDF 格式的文档）

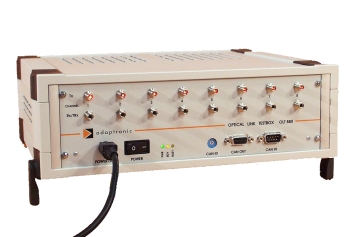

光纤测试

OLT 880

光纤电缆自动测试

光纤电缆在汽车和机械工程中被越来越广泛地使用。其中，塑料光纤（POF - 聚合物光纤）在这些领域中占据主导地位。在电缆和线束的较终测试中，除了电气测试外，还需要对光纤电缆进行测试。OLT 880 测试盒与 adaptronic 线束测试系统配合使用，可以同时测试线束中的多个光纤电缆。

多通道测试单元，高精度

此多通道测试单元将光学发射器（LED）和精确的功率测量单元集成在一个机壳中。提供 8 个发送和接收通道。如果需要超过 8 个通道，可以级联额外的 OLT 测试盒。OLT 880 的特殊特点是其高测量精度和同时进行的高测试速度。

测试序列的编程

使用 Windows® 应用程序 NT Control 管理和控制 OLT 测试盒及连接到测试系统的光纤适配器。在编程模式下，光学链路编辑器允许对光纤连接进行简单编辑。可以为每根光纤电缆单独编程测量通道和光学衰减限制。在测试模式下，NT Control 自动控制光纤的测试，检查光纤是否符合编程的衰减限制。测量方法符合 IEC 874-1 的插入程序。

测试结果的可视化

测试结果的显示清晰而全面。图形故障显示有助于快速定位和系统性排除故障。报告打印和标签打印功能也可用。

系统校准

NT Control 支持适当的校准程序，确保光学通道的校准可追溯。在校准过程中不仅考虑了 OLT 测试盒的光学通道，还包括光纤适配器到测试针的光纤补丁电缆。光纤补丁电缆支持光模块中的均匀能量分布（EMD-Equilibrium Mode Distribution），并在光纤适配器设计中提供了高灵活性。更换光纤适配器或进行光学测试针的维护后，测试系统可以简单而快速地重新校准。

技术特点

光学接口：

• 传输通道：8 个（FSMA 连接器）

• 接收通道：8 个（FSMA 连接器）

通道规格：

• 传输通道：

• 塑料光纤发射二极管（LED）

• 峰值波长：650 nm

• 光谱宽度：25 nm

• 输出功率：-7 dBm，CW 工作，温度补偿

• 接收通道：

• 大面积硅 PIN 光电二极管

• 有效传感器表面：7 mm²

光学衰减测量：

• 测量方法：符合 IEC 874-1 和 IEC 793-1 的插入程序

• 动态范围：45 dB（-5 dBm … -50 dBm）

• 绝对测量精度：±0.3 dB

• 相对测量精度：±0.1 dB

• 线性度：0.1 dB（-5 dBm ... -40 dBm）

• 可重复精度：0.2 dB

• 测量时间：每次测量 3 ms

• 可追溯性：符合 NIST 标准（国家标准与技术研究所）

电气接口：

• 电源线：测试盒输入电压 24 VDC，MiniDIN 3 针

• CAN IN：连接到线束测试仪

• CAN OUT：连接其他 OLT 测试盒（较多可扩展至 16 个测试盒）

一般信息：

• 电源供应：外部电源，输入电压 100 VAC - 240 VAC，50/60 Hz，27 W，包含在内

• 尺寸（宽 x 高 x 深）：320 mm x 110 mm x 270 mm，约 2 kg（含电源）

• 环境条件：

• 操作温度范围：+10°C 至 +40°C

• 存储温度范围：+10°C 至 +60°C

• 操作湿度：30% - 70%，非凝结

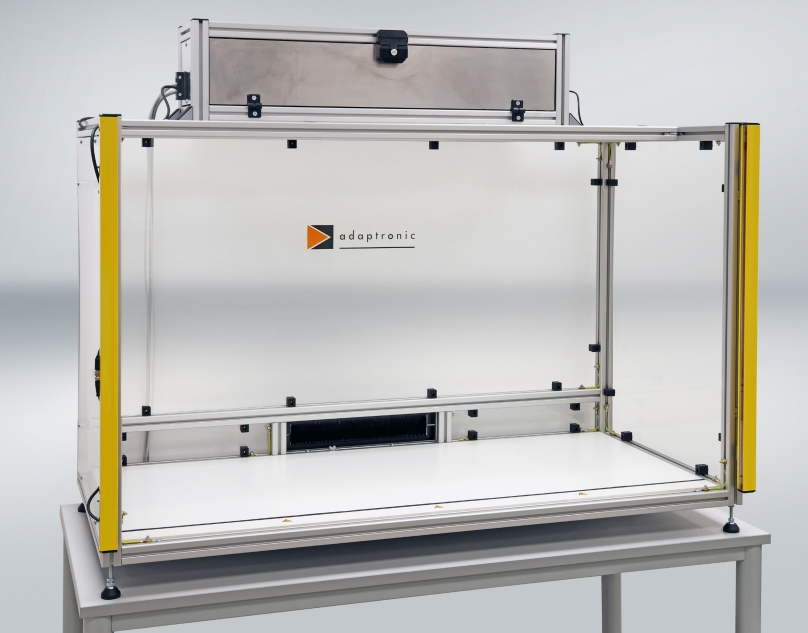

测试台/测试控制台

SPZ1500

模块化 – 人体工程学 – 经济实惠

adaptronic 安全测试单元是进行安全高压测试的理想入门级解决方案。根据 DIN EN 61010 标准，需要对 70 VDC、2 mA 或 30 VAC、0.5 mA 的意外接触提供保护。adaptronic 测试仪的即插即用接口可确保在不需要额外硬件或布线的情况下提供个人保护和意外接触保护。

主要特点：

• 即插即用接口：与 adaptronic 测试仪兼容，开箱即用

• 较大程度的操作人员保护：符合 DIN EN ISO 13857:2020-04（机械安全）标准

adaptronic 模块化系统：

• 宽度：1.00 米 或 1.50 米

• 安全设备：

• 光幕或升降门

• 带安全继电器的安全电路

• 可选配置：

• 移动底架

• 台面版

无底架尺寸：

• 宽度：1500 mm

• 高度：800 mm

• 深度：800 mm

产品应用领域：

工业
