品牌介绍：ADDI-DATA

ADDI-DATA GmbH 是一家出口型的国际化公司，位于德国，靠近斯图加特。从 1984 年开始，ADDI-DATA一直致力于为工业测量技术和自动化领域开发高科技解决方案。他象征着品质、信用、常年持续供货和服务。

您可以在全球很多工业领域中找到 ADDI-DATA 的解决方案：汽车和金属工业、机器制造、特殊机器、飞机制造、化学等。这些产品主要被应用在质量安全、过程控制、信号控制、数据采集、轴线控制或位置测量。

产品类型：

分布式数据采集

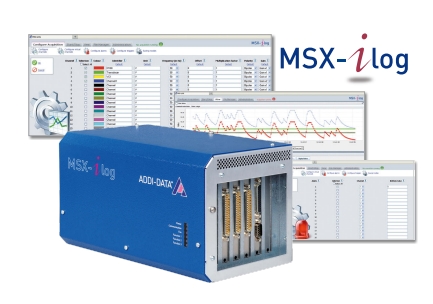

MSX-ilog-AI-DIO40 数据记录仪

产品特点

• 处理器: 64位MIPS处理器

• 存储:

• SSD硬盘: 128 GB（其中127 GB用于存储测量数据）

• RAM: 128 MB

• FLASH: 16 MB用于系统数据

• 实时时钟: 缓存实时时钟，断电时可保持系统时间约2年（在20°C环境下）

• 外壳: 铬化铝合金，RAL 5010颜色（“恩紫蓝”）

• 电源模式: 节能模式，减少在无数据采集时的功耗

• 接口: 以太网接口，符合IEEE802.3规范

模拟输入

• 数量/类型: 16个差分输入

• 分辨率: 16位

• 输入范围: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V

• 电流输入: 0-20 mA（可选）

• 采样频率: 较大200 kHz

• 传感器连接器: 37针D-Sub连接器

数字输入

• 数量: 36个

• 光电隔离: 通过光电耦合器，隔离电压1000 V

• 额定电压: 24 V

• 连接器: 2个37针D-Sub连接器（输入1-32和33-36）

数字输出

• 数量: 4个

• 输出类型: 开集电极

• 光电隔离: 通过光电耦合器，隔离电压1000 V

• 较大开关电流: 50 mA（典型值）

• 额定电压: 24 V

• 连接器: 1个37针D-Sub连接器（与数字输入33-36共用）

数据存储

• SSD硬盘: 128 GB（127 GB用于存储测量数据）

• RAM: 128 MB

• FLASH: 16 MB用于系统数据

触发功能

• 触发输入: 1个24 V硬件触发输入（外部）

• 触发方式: 硬件触发、定时器触发、阈值触发、外部软件触发、手动触发（通过网页界面）

• 可选前触发: 记录触发事件之前发生的事件

报警功能

• 报警类型: 上限和下限报警

• 数据存储: 根据报警情况进行数据存储

• 与前触发结合: 可与前触发功能结合使用

分析功能

• 在线图形分析: 实时数据图形分析

• 数据导出: 支持XML和CSV格式导出

安全特性

• 光电隔离: 1000 V

• 输入滤波器: 保护输入信号

• 过电压保护: ±40 V

• 内部温度监测: 监控设备内部温度

应用

• 数据记录仪: 用于长期数据记录

• 基础设施监测: 监控各种基础设施的状态

以太网

• 接口: 以太网，符合IEEE802.3规范

• 端口数量: 1个

• 电缆长度: 较大150米（使用CAT5E UTP电缆）

• 带宽: 10 Mbps和100 Mbps自动协商

• 协议: 10Base-T和100Base-TX IEEE802.3兼容

系统要求

• 浏览器: 标准浏览器（Internet Explorer, Firefox），需要Java 1.6.x版本

尺寸和温度范围

• 外壳尺寸: 278 x 170 x 165 mm

• 工作温度范围: 0 – 50°C

PC板卡

PCI Express板卡 APCIe-1532

特性

输入

• 数量: 16个光电隔离输入，24 V (APCIe-1532 / APCIe-1502 / APCIe-1501) 或 12 V (APCIe-1532-12V)，包括15个可中断输入

• 通道0: 可用作16位计数器输入（较高100 kHz）

• 反向电压保护

• 输入过滤: 所有输入均有过滤保护

输出

• 数量: 16个光电隔离输出，11至36 V

• 每通道输出电流: 500 mA

• 总电流: 典型值3 A（通过PTC电阻保险丝保护）

• 看门狗功能: 用于将输出重置为“0”

• 上电时: 输出重置为“0”

• 电流限制: 每8个通道约1.5 A（通过PTC）

• 短路电流: 每个输出典型值1.5 A

• 自复位保险丝: 电子保险丝

• 过温和过电压保护

• 24 V电源输出: 带保护二极管和过滤器

• 外部24 V电源: 屏蔽和过滤

• 关机逻辑: 当外部电源电压低于7 V时

定时器 / 计数器

• 定时器: 2个（12位分辨率）

• 1个定时器: 可用作看门狗

• 计数器: 1个（APCIe-1502: 2个计数器）

安全特性

• 光电隔离: 1000 V

• 爬电距离: 符合IEC 61010-1标准

• 防护: 防快速瞬变（突发）、过电压、电静电放电和高频电磁干扰

• 输入和输出: 分别独立接地

应用

• 工业I/O控制

• PLC耦合

• 读取编码器值用于过程控制

• 信号切换

• 与机电继电器接口

• 电机、灯光的开/关监控

• 看门狗定时器

• 与机器接口

软件驱动

• 随板提供的CD-ROM包含以下软件和编程示例

• 标准驱动程序:

• Linux

• 32位驱动程序: Windows 8 / 7 / Vista / XP / 2000

• 签名64位驱动程序: Windows 8 / 7 / XP

• 实时使用: 可应要求提供Linux和Windows实时驱动

• 驱动和示例:

• .NET

• Microsoft VC++

• Borland C++

• Visual Basic

• Delphi

• LabVIEW

• LabWindows/CVI

• ADDIPACK功能:

• 数字输入

• 数字输出

• 看门狗

• 定时器

• 计数器

• 应要求: 进一步的操作系统、编译器和示例

规格

数字输入

• 输入数量: 16个数字输入，通道0可用作16位计数器输入（符合IEC 1131-2标准），较高100 kHz / APCIe-1502: 通道0和1

• 可中断输入: 15个通道（通道1至15）

• 光电隔离: 通过光耦合器隔离1000 V，从PC到外围设备

• 额定电压: 24 V（APCIe-1532、-1502、-1501）/ 12 V（APCIe-1532-12V）

• 输入电流:

• 24 V时: 通道0或0-1: 典型值6.6 mA / 通道1-15: 典型值2 mA

• 12 V时: 通道0或0-1: 典型值3.2 mA / 通道1-15: 典型值1.5 mA

• 输入频率（较大值）:

• 24 V时: 通道0或0-1: 100 kHz / 通道1-15: 5 kHz

• 12 V时: 通道0或0-1: 100 kHz / 通道1-15: 5 kHz

• 逻辑输入电平:

• 24 V时: UH（较大值）30 V，UH（较小值）19 V，UL（较大值）14 V，UL（较小值）0 V

• 12 V时: UH（较大值）16 V，UH（较小值）9 V，UL（较大值）6 V，UL（较小值）0 V

• 过滤/保护电路: 输入过滤器、瞬态抑制二极管、RC滤波器、Z二极管、光耦合器

数字输出

• 输出数量: 16个数字输出

• 输出类型: 高侧（负载接地）符合IEC 1131-2标准

• 光电隔离: 通过光耦合器隔离1000 V，从PC到外围设备

• 额定电压: 24 V

• 电源电压范围: 11至36 V

• 电流限制: 每8个通道约1.5 A（通过PTC）

• 每个输出电流: 500 mA（典型值）

• 短路电流: 每个输出典型值1.5 A，24 V下，负载电阻<0.1 Ω

• RDS ON 电阻: 较大0.2 Ω，25 °C时

• 开关时间: 输出电流=0.5 A，负载=电阻: 50 µs

• 关断时间: 输出电流=0.5 A，负载=电阻: 75 µs

• 过温度（关断）: 135 °C（输出驱动器）

• 温度滞后: 15 °C（输出驱动器）

定时器/看门狗

• 定时器: 2个12位定时器，1个可设定为4095 µs、ms、s

• 看门狗功能: 用于重置输出为“0”

安全

• 关机逻辑（Vcc诊断）: 当外部24 V电压低于7 V时: 输出会被关闭

• 看门狗: 用于将输出重置为“0”

• 通用诊断: 所有16个通道在某个通道过温时进行诊断

电磁兼容性（EMC）

• 产品符合欧洲EMC指令。测试在认证的EMC实验室按照EN 61326系列（IEC 61326）标准进行。符合工业环境下的欧洲EMC指令设定的限值。相关EMC测试报告可按需提供。

物理和环境条件

• 尺寸: 149 x 99 mm

• 系统总线: 符合PCI Express基础规范，修订版1.0a（PCI Express 1.0a）

• 所需空间: 1-/4通道PCI Express插槽

• 工作电压: +3.3 V（来自PC）

• 电流消耗:

• 输入和输出不活动时: 320 mA ± 10 %（典型值）

• 8个输入和输出活动时: 400 mA ± 10 %（典型值）

• 16个输入和输出活动时: 470 mA ± 10 %（典型值）

• 前置连接器: 37针D-Sub公头连接器

• 温度范围: 0至60 °C（有强制冷却时）

配件

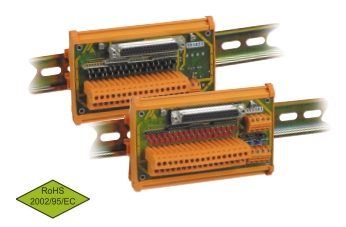

DIN 导轨螺钉端子面板 PX901-DG

PX901-xx 螺钉端子面板用于连接较多32个信号或信号参考线路。ADDI-DATA板卡可以通过37针D-Sub母头连接器与ADDI-DATA标准的STxxx系列电缆进行连接。母头连接器的外壳与两个接地端子连接，使板卡额外接地以提高安全性。板卡的所有组件都封装在一个接地条中，该接地条也连接到接地端子。

每个端子直接连接到37针D-Sub母头连接器的一个针脚。端子的标识显示了与37针D-Sub母头连接器的相应连接。PX901-D版本配备了LED，非常适合在使用ADDI-DATA数字24 V I/O板卡时进行状态显示。PX901-A版本则配有用于模拟信号的瞬态抑制二极管，但没有LED。

此外，还提供了一个4针端子，以便连接多个24 V工作电压和接地线。24 V电压或接地端子可以通过线缠绕方式非常容易地连接到4针端子。24 V电源线路通过压敏电阻和瞬态抑制二极管额外保护，以防过电压。

特性

• 连接较多32条信号线

• 独立接地连接

• 通过螺钉端子进行连接

• 2排端子

• 端子可标记

• 附加4针端子用于连接接地或电源电压

• 带有用于标准DIN导轨安装的外壳

• 所有端子适用于大导体截面：较高2.5 mm²

安全特性

• 24 V供电端子通过压敏电阻和瞬态抑制二极管保护以防过电压

应用

• 过程控制

• 工业测量

• 传感器数据采集

• 信号分析

规格

• 信号线端子: 32个，用于连接外部设备

• 附加端子:

• 4个用于供电电压（数字I/O）

• 2个用于连接接地线

• 状态指示:

• 32个LED用于状态指示

• 1个LED用于供电电压状态显示（PX901-D）

• 安全特性: 压敏电阻和瞬态抑制二极管

• 连接器: 37针D-Sub母头连接器

• 板卡尺寸: 130 x 70 x 35 mm（长 x 宽 x 高）

• 带外壳尺寸: 132 x 87 x 70 mm（长 x 宽 x 高）

• 温度范围: 0-60 °C

产品应用领域：

汽车、金属工业、机器制造、特殊机器、飞机制造、化学
