AE Techron 是设计和制造精密音频带宽工业功率放大器和 EMC 产品安全合规性测试系统的全球公认带领者。AE TECHRON为汽车、航空和电信行业提供全面的电源质量、传导抗扰度和感应敏感度测试解决方案。AE TECHRON专注于模块化测试系统和可配置放大器解决方案，以满足苛刻的要求，AE TECHRON始终以创新的设计和严格的性能应对 EMC 行业的挑战。

产品类型：

测试系统

DSR 100-25

技术参数

• 电压输出范围: -70V 至 +70V

• 输出电流: 0A 至 25A 连续

• 峰值电流: 50A（持续 200 ms）

• 带宽（-3dB）:

• 全信号：DC 至 300 kHz

• 小信号：3Vp-p 至 1 MHz

• 源阻抗: 4.4 mΩ + 0.43 µH

• 电源电压:

• 单相，120V ±10%，30A，50/60 Hz

• 230V，15A 版本可用

• 尺寸（高 x 宽 x 深）: 9.5 x 20 x 25 英寸（24.1 x 50.8 x 63.5 厘米）

• 重量: 约 76.5 磅（35 千克）

操作

• 四象限，双极操作

• 输出上升时间：<3 µs

• 远程控制：LAN

• 冷却：内部强制风扇

• 保护：过压/欠压、过流、过温

• 触发：自动重复、手动触发

输入

• 信号输入：BNC 连接器

• LAN：以太网连接器

输出

• DUT 电源 +/-：大电流连接器

• 信号输出：BNC 连接器

• LAN：以太网连接器

波形

• 正弦波扫描、纹波（起动）、直流源、三角波、方波、锯齿波

控制功能

• 触发器、固定循环、可变循环、模板回放、GPIO 输出、LAN 输出

工作环境

• 温度：10°C 至 50°C（50°F 至 122°F），较大输出功率在 30°C（86°F）以上降低。

• 湿度：70% 或更低，无凝结

• 大气压：86 kPa（860 mbar）至 106 kPa（1,060 mbar）

标准波形发生器

3110A 标准波形发生器

3110A 可以创建 EMC 测试所需的几乎所有波形、直流偏移、电压跌落和浪涌，上升/下降时间为 2µs 或更大，频率从直流到 1 MHz。

3110A 软件以波形段这一简单概念为基础。每个波形段可以具有独特的波形（正弦波、方波、三角波和/或直流偏移）。频率、振幅和直流偏移可以进行削波、固定、可变或扫描。可以校准波形段（根据 CS101 的要求）并设置为继续进行下一段或保持外部触发。

当波形段被链接起来以创建测试序列时，系统的强大功能便会显现出来。这些测试序列可以是任意长度，并且可以作为单个序列运行、循环运行或循环运行，测试序列中会有多个变量发生变化（如多项丰田和通用汽车标准所要求的那样）。最后，可以将多个序列组合起来以创建单个定制扩展测试。

3110A 拥有 3000 多项针对众多汽车、航空和工业标准的测试库，因此从首天开始就可以节省时间。此外，对于需要过度测试或测试没有预定义标准的产品的客户，可以轻松修改标准库中的测试并保存以供日后使用

3110A 提供广泛的 LF EMC 测试功能，培训时间要求非常短。此外，它可以轻松自动执行重复和劳动密集型任务，使 3110A 成为非常高效且经济实惠的 LF EMC 测试解决方案。

主要性能特点：

• 带宽 - DC 至 1 MHz

• 上升时间 -低于 2µs

• 最小脉冲持续时间 -突发脉冲持续时间低于 15µs；连续脉冲持续时间低于 30µs

规格

技术细节 - 硬件

• 输出通道：1

• 输出电压：10 Vpk

• 信号生成

• DAC

• 18 位

• DC - 20 kHz（任何波形）

• 3 µs 满量程（包括稳定时间）

• 最小脉冲持续时间：<h；突发 15 µs；连续 30 µs

• 正弦波

• 14 位

• DC - 1 MHz

• 400 Msps

• 0.01 Hz 或更高频率分辨率

• 0.002 度相位粒度

• 幅度：76 µV 分辨率

• 频率

• 稳定度：±50 ppm

• 准确度：±0.1%

控制、状态、I/O

• 前面板

• 开/关断路器

• 信号输出：BNC（模拟 - 10 Vp）

• LED 显示：电源、系统故障、信号输入启用

• 后面板

• 电源连接

• 120 VAC：IEC 电缆，带 NEMA 5-15

• 230 VAC：IEC 电缆，带 CEE 7/7

• 保险丝：2A，250V 慢熔（5 毫米）

物理特性

• 底盘：3110A 设计用于桌面或机架安装操作。铝制，表面为黑色粉末涂层。占用两个 EIA 19 英寸宽的单元。

• 重量：9.5 磅（4.31 千克）

• 发货重量：19.5 磅（8.85 千克）

• 交流电：单相，120 VAC，50/60 Hz，2A 服务；230 VAC，50/60 Hz，2A 型号可用

• 尺寸（高 x 宽 x 深）：3.5 英寸 x 19 英寸 x 11.75 英寸（8.9 厘米 x 48.3 厘米 x 29.8 厘米）

技术亮点 - 软件

• 支持的波形：正弦波、纹波、直流、三角形、正方形、矩形、锯齿波

• 波形修改器

• 幅度、频率和直流偏移（固定或线性、对数或指数扫描）

• 相位角

• 持续时间

• 限幅幅度

• 交流

• 波形控制上的纹波

• 触发器（用户、GPIO、LAN）

• 固定循环、可变循环、脚本可变循环

• 模板回放

• GPIO 输出、LAN 输出

• 测试功能

• 最小波形持续时间：50 µs

• 较大循环重复次数：>1 百万

• 存储功能

• 测试次数：300,000（可扩展至 1 百万）

• 有关循环特性，请参阅功能表。

放大器

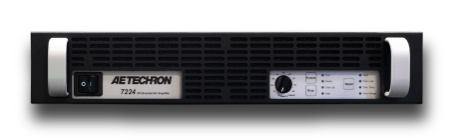

7224四象限功率放大器

7224 是一款四象限功率放大器，体积更小，仅 2U，具有大型工业放大器的功能，采用单相 120/230VAC 供电。它具有 DC - 400 kHz 带宽、受控电流或受控电压操作模式，并具有多种现场可配置选项。

7224 的可配置性和灵活性使其成为许多研究机构的选择

主要性能特点：

• 高达 900 瓦 RMS 功率输出

• 提供高达 40 kHz 频率的额定长期功率

• 小信号响应高达 1 MHz

• 13.5 VDC 时最高 16A

• 可用于创建串联或并联系统，电压输出可达 3 倍或电流输出可达 4 倍

规格

表现

• 测试频率：100 Hz。连续直流功率水平较低。

• 频率响应（DC - 300 kHz，1 瓦）：+1.0 至 -1.5 dB

• 8 欧姆功率响应（连续工作）：

• DC至60 kHz： ±140 Vpk

• DC至200 kHz： ±65 Vpk

• DC至350 kHz： ±45 Vpk

• 转换速率：75 V/µSec

• 残留噪声：

• 10 Hz至300 kHz：950 µV（0.95 mV）

• 10 Hz至80 kHz：300 µV（0.3 mV）

• 信噪比：

• 10 Hz - 30 kHz：-113 dB

• 10 Hz - 80 kHz：-106.6 dB

• 10 Hz - 500 kHz：-99.9 dB

• 单位到单位相位误差：60 Hz 时 ±0.1 度

• THD（DC - 30 kHz）：小于 0.1%

• 直流偏移：小于 ±5 mV

• 直流漂移：小于 ±1.5 mV

• 输出阻抗：5.3 mOhm 与 0.95 µH

• 串联相位响应（10 Hz - 10 kHz）：±5 度加上 600 纳秒传播延迟

输入特性

• 接地平衡：三端子隔离块连接器，20k 欧姆差分

• 不平衡：BNC 连接器，10k 欧姆单端

• 增益

• 电压模式：20 伏/伏

• 电流模式：5 安/伏

• 增益线性度（输入信号范围，从 0.2V 到 5V）：0.15%

• 较大输入电压：±10V，平衡或不平衡

状态显示、控制、I/O

• 前面板 LED 显示：就绪、待机、故障、过热、过压、过载

• 软触摸开关：运行、停止、重置

• 增益控制：电压增益可在 20 至 0 之间调节

• 开/关断路器

• 后面板电源连接：25 安培 IEC（带保持闩锁）

• 信号输出：三位接线板（输出 / COM / 机箱接地）

• 信号输入：用户可选 BNC 或隔离条，平衡或非平衡

通信能力

• 电流监测器：5A/V ± 1%；2.5A/V ± 1%（差分配置）

• 报告：系统故障、过热、过压、过载

• 远程控制：通过联锁连接器进行消隐控制、强制待机、故障后复位

保护

• 过压/欠压：指定电源电压的 ± 10% 时，放大器强制进入待机状态

• 过流：主电源和低压电源均设有断路器保护

• 过温：独立的输出晶体管、散热器和变压器温度监控和保护

物理特性

• 底盘：放大器设计为独立或机架安装操作。底盘为黑色铝制，表面为粉末涂层。占用两个 EIA 19 英寸宽的装置

• 重量：41 磅（18.6 千克），装运重量 51 磅（23.2 千克）

• 交流电：单相，120 VAC，60 Hz，20 安培服务；220-240 VAC，50-60 Hz，10 安培服务型号可用

• 工作温度：10°C 至 50°C（50°F 至 122°F），较大输出功率在 30°C（86°F）以上降低

• 湿度：70% 或更低，无冷凝

• 冷却：通过可拆卸过滤器从前到后强制空气冷却

• 气流：180 CFM

• 尺寸（高 x 宽 x 深）：3.5” x 19” x 22.75” (8.9 厘米 x 48.3 厘米 x 57.8 厘米)

变压器

T1000 磁场敏感度变压器

T1000 磁场敏感度变压器的设计超过了DO 160 第 19 节和波音 D6-16050 第 7.2 节的 AF 磁场敏感度测试要求。它还可以用作 10 比 1 降压变压器，输出电流高达 100A RMS。

主要性能特点：

• 高达 100 A RMS 二次电流

• 提供高达 300 Am

• 十比一降压

• 通过馈通接线端子连接器 (150A) 输出；可接受高达 AWG 1/0 的电线

技术参数

• 初级：较大输入 200 Vp

• 次级：较大输出 20.0 Vp

• 介电测试：1200 VDC

• 匝数比：10:1 降压

• 保护：通过断路器保护输入电源

控件和连接器

• 输入端子：4 路接线柱

• 输出端子：直通接线端子连接器 (150A)，可接受高达 AWG 1/0 的电线

• 断路器：主输入限制为 12A，按下即可重置

物理特性

• 外壳：钢制内壳，外壳由高密度聚乙烯制成，坚固耐用，具有抗冲击性

• 工作条件

• 温度：10°C 至 40°C (50°F 至 104°F)

• 湿度：70% 或更低，无凝结

• 建议环境温度：27°C (77°F)

• 冷却：自然空气对流

• 重量：15 磅 (6.8 千克)

• 尺寸（宽 x 深 x 高）：5.25 英寸 x 10.375 英寸 x 9.75 英寸 (13.3 厘米 x 26.4 厘米 x 24.8 厘米)

继电器

CR 600 颤动继电器

AE Techron CR 600 颤动继电器是一种经济高效、坚固耐用且外观精美的解决方案，可满足DO 160 第 19.3.5 节“互连电缆中感应到的尖峰”测试要求。

主要性能特点：

• 线圈电压： 24 VDC

• 线圈电流：84 mA

• 触点额定值：30A

• 典型脉冲电压：>700 Vpp

规格

性能规格

• 线圈电压：24 VDC

• 线圈电流：84 mA

• 触点额定值：30A

• 典型脉冲电压：>700 Vpp

控件和连接器

• 放大器连接：双接线柱

• 辐射环路：双接线柱

• 示波器：双转塔连接器

物理特性

• 外壳：注塑塑料

• 工作条件

• 温度：10°C 至 40°C (50°F 至 104°F)

• 湿度：70% 或更低，无凝结

• 建议环境温度：25°C (77°F)

• 冷却：自然空气对流

• 重量：1.5 磅 (0.68 kg)

• 尺寸（高 x 宽 x 深）：3.25 英寸 x 6.25 英寸 x 7.25 英寸 (8.3 厘米 x 15.9 厘米 x 18.4 厘米)

电缆

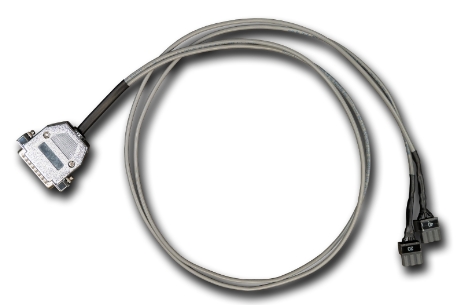

ESO-20/40 电缆

AE Techron ESO-20/40 电缆设计用于接地参考和电源偏移测试，符合 ISO 16750-2 第 4.8 节和其他类似汽车 EMC 标准的要求。

ESO-20/40 电缆可用于将 AE Techron 3110A 的平衡输出连接到 AE Techron 7000 系列放大器的平衡输入。

规格

性能规格

• 较大关断电压： 40 Vp

• 较大输入电压： ±10Vp

连接器

• 平衡输入连接器（至放大器）： 3 针 WECO 隔离条

• 平衡输出连接器（至 3110A）： DB-25 连接器

物理特性

• 重量： 0.25 磅（0.11 千克）

• 长度： 36 英寸（91.44 厘米）
