品牌介绍：AFAG

Afag作为领先供应商从60多年前就开始开发和生产，afag在制造上料，抓取和传输领域的装配自动化零部件。Afag的目标是利用较先进的技术和创新解决方案满足全球自动化行业的高要求。已售出的成千上万件抓取模块、上料和传输系统代表着AFAG产品的高品质和可靠性。

产品类型：

电气的

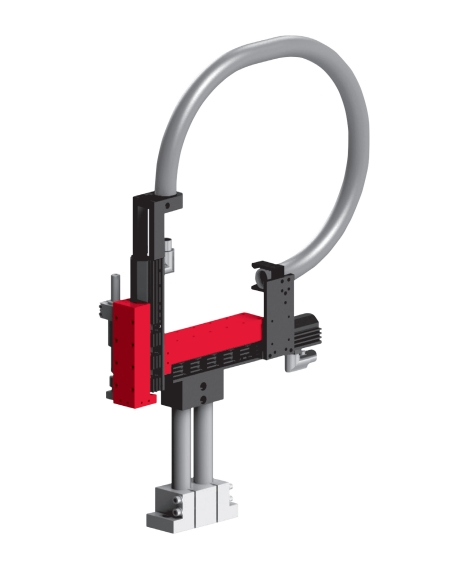

EPS mini YZ

技术数据

特点：

• 紧凑型设计，仅宽40 mm

• 节能且成本高效的操作

• 灵活替代气动处理

交付包含：

• 2个 Ø 5h6 定心套

• 4个 Ø 7h6 定心套

• MagSpring或补偿弹簧

• 管道或链条

• 电机电缆

• 完全接线

• 控制器已参数化

配件：

• 控制台

• 阀块

• 路径测量系统（见HT线性组件目录）

• 旋转模块（见HT抓取/旋转组件目录）

• 抓取模块（见HT抓取/旋转组件目录）

根据安装的外围设备可能存在偏差

保修：

• 自投入使用起24个月，最长27个月自交货日起

订单号：

• 50444428

驱动类型：

• 电动，线性电机

重复精度：

• ±0.05 mm

• 外部路径测量系统（1 μm）±0.02 mm

温度范围：

• 0 ... 50 °C

控制块：

• 带5/3、5/2或真空单元，最多6个阀门

类型：Y轴：

• 轴：ES20

• 水平行程：50 mm / 100, 200, 300 mm

• 较大速度：6.8 m/s / 4.8 m/s

• 峰值力：67 N / 137 N

• 持续力：15 N / 31 N

类型：Z轴：

• 轴：ES20

• 垂直行程：50 mm / 100, 200, 300 mm

• 较大速度：6.8 m/s / 4.8 m/s

• 峰值力：67 N / 137 N

• 持续力：15 N / 31 N

气动的

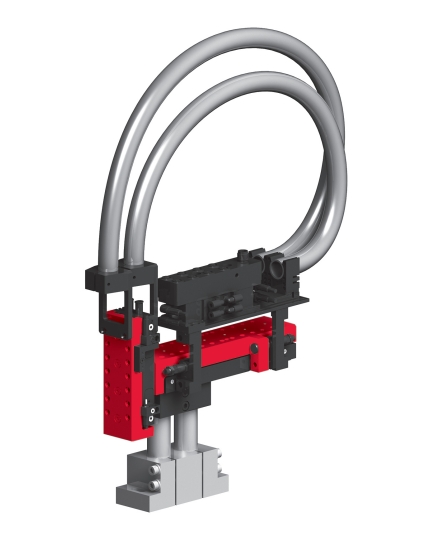

EPS nano YZ

产品描述：

• 驱动类型：气动

• 重复精度：± 0.02 mm

• 温度范围：0 ... 50 °C

• 控制块：配备5/3, 5/2或真空单元，最多支持6个阀门

技术数据：

• 订单编号：50456538

类型 Y轴：

• 轴：CS 16

• 行程：

• 水平：30 mm, 60 mm, 90 mm, 120 mm

• 空气连接：P M5

• 较大速度：1 m/s

• 缩回活塞力：103 N

• 伸展活塞力：120 N

类型 Z轴：

• 轴：CS 12

• 行程：

• 垂直：30 mm, 60 mm, 90 mm

• 空气连接：P M5

• 较大速度：1 m/s

• 缩回活塞力：71 N

• 伸展活塞力：94 N

包括配件：

• 4 个 Ø 7h6 定心套

• 4 个 特殊螺钉 M4x20/8

• 4 个 缓冲器

• 管道

• 完整的管路/接线

可选配件：

• 控制台

• 阀块

• 传感器

• 中间停止装置

• 旋转模块

• 夹持模块

线性模块

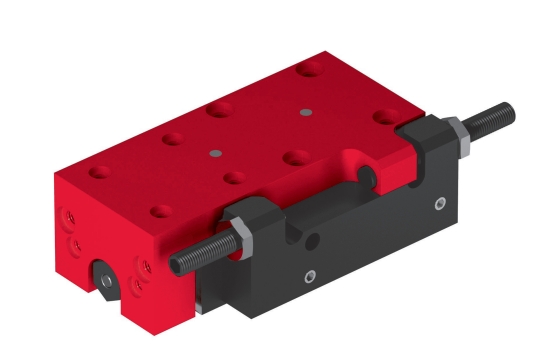

紧凑型滑轨 CS 6

技术数据：

• 附件网格：20 x 20 mm

• 替代附件网格：16 x 16 mm

• 附件螺纹：M3

• 替代附件螺纹：M2.5

• 工作压力：6 ± 2 bar

• 空气连接：P M3

• 气缸直径：6 mm

• 缩回活塞力：12 N

• 伸展活塞力：17 N

• 工作温度：0 - 50 °C

• 储存温度：0 - 50 °C

• 湿度：< 90 %

• 介质：过滤压缩空气 10 - 40 µm

型号 CS 6/20-ED：

• 订单编号：50386049

• 行程：20 mm

• 行程限制：2 x 10 mm

• 净重：0.11 kg

• 移动重量：0.05 kg

• 每周期气耗：0.005 NL

• 噪声水平：60 dB (A)

• 重复精度：± 0.01 mm

• 较大速度：1 m/s

• 最小速度：0.05 m/s

型号 CS 6/40-ED：

• 订单编号：50386050

• 行程：40 mm

• 行程限制：2 x 10 mm

• 净重：0.14 kg

• 移动重量：0.065 kg

• 每周期气耗：0.009 NL

• 噪声水平：60 dB (A)

• 重复精度：± 0.01 mm

• 较大速度：1 m/s

• 最小速度：0.05 m/s

安装位置：

技术数据基于6 bar的额定压力和Afag标准测试条件。较大负载详见滑动负载表。模块可使用润滑或干燥空气操作。符合ISO 14644-1，第7类洁净室标准。

包括配件：

• 2x Ø5x2.5 定心套

• 2x 特殊螺钉 M3x14.8/4

• 2x 特殊螺钉 M3 x 16/6

• 2x 缓冲器 ASED M4x0.5 -1

• 2x 调节螺钉 M3x3

可选配件：

• INI c10x20-Em-PNP-NO-M8x1

旋转轴

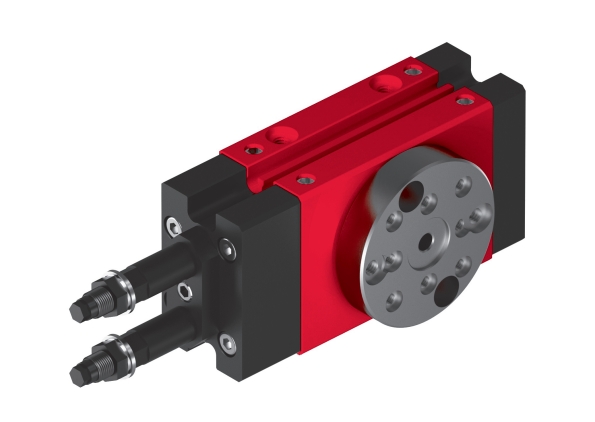

紧凑型滑轨 CR 12

技术数据：

• 附件网格：48 mm

• 替代附件网格：30 mm

• 附件螺纹：M6

• 替代附件螺纹：M4

• 工作压力：6 ± 2 bar

• 空气连接：P M5

• 工作温度：0 - 50 °C

• 储存温度：0 - 50 °C

• 湿度：< 90 %

• 介质：过滤压缩空气 10 - 40 µm

型号 CR 12：

• 订单编号：50112939

• 净重：0.324 kg

• 气耗（180°）：0.0009 NL

• 旋转角度：0-180 °

• 最小旋转时间：0.15 s

• 噪声水平：54 dB (A)

• 角度精度：± 0.06 °

• 扭矩：0.45 Nm

• 较大惯性力矩：10 kgcm²

• 位置：2

型号 CR 12 - ZA：

• 订单编号：50112940

• 净重：0.42 kg

• 气耗（180°）：0.0009 NL

• 旋转角度：0-180 °

• 最小旋转时间：0.15 s

• 噪声水平：54 dB (A)

• 角度精度：± 0.06 °

• 扭矩：0.45 Nm

• 较大惯性力矩：10 kgcm²

• 位置：4

安装位置： 技术数据基于6 bar的额定压力和Afag标准测试条件。请注意，如果在末端位置旋转力方向相反，应选择理论扭矩的两倍的驱动器。模块可使用润滑或干燥空气操作，但不能从润滑空气切换为干燥空气。符合ISO 14644-1，第7类洁净室标准。

包括配件：

• 2x Ø7x3 定心套

• 2x 特殊螺钉 M4 x 30/8.5

• 2x 缓冲器 SD M6x0.5 -2

可选配件：

• INI c10x28.5-Em-PNP-NO-M8x1

夹取模块

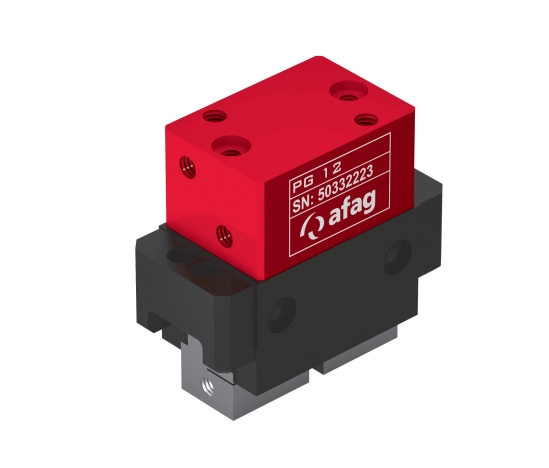

精密夹具 PG 12

技术数据：

• 附件网格：16 mm

• 替代附件网格：M2.5

• 工作压力：6 ± 2 bar

• 空气连接：P M3

• 气缸直径：11 mm

• 工作温度：0 - 50 °C

• 储存温度：0 - 50 °C

型号 PG 12：

• 订单编号：50332223

• 净重：0.035 kg

• 气耗/周期：0.005 NL

• 闭合时间：

• 50 ms = 30 g

• 30 ms = 20 g

• 20 ms = 15 g

• 10 ms = 10 g

• 抓取力（开）：46 N

• 抓取力（关）：36 N

• 开启行程：2 x 2 mm

• 重复精度：± 0.01 mm

• 处理精度：± 0.05 mm

• 位置：2

安装位置： 技术数据基于6 bar的额定压力和Afag标准测试条件。模块可使用润滑或干燥空气操作。符合ISO 14644-1，第7类洁净室标准。

包括配件：

• 2x Ø4x2 定心套

可选配件：

• 直角压缩空气连接 M3 x 0.5

• 直角压缩空气连接 M3 x 0.5

• INI d3x22-Sn0.8-PNP-NO-M8x1

• INI d3x12-Sn0.8-PNP-NO

产品应用领域：

汽车、消费品、食品、机械、医药、化妆品、电气
