品牌介绍：AIRFLOW

Airflow Lufttechnik GmbH 是您在德国通风和测量设备市场拥有超过 55 年经验的强大合作伙伴。凭借创新的产品、经验丰富的员工和长期的合作伙伴，AIRFLOW为您提供广泛的解决方案。

通过AIRFLOW的产品和服务，AIRFLOW支持您的规划流程，伴随其完成各个项目阶段直至系统调试。借助AIRFLOW的测量技术，AIRFLOW可以监控您的通风解决方案，确保工作场所安全并实现经济高效的使用。

产品类型：

通风装置

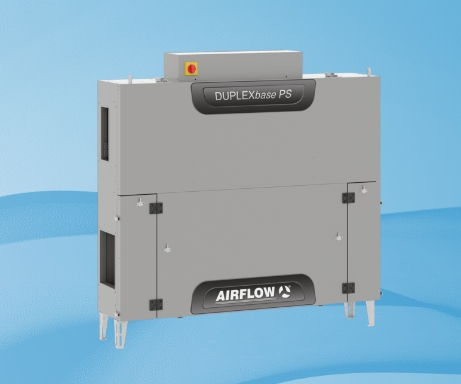

双工底座PS 650

中央紧凑型通风装置，配有高效逆流热交换器，适用于室内和室外安装

特征

根据 ErP 2018，较大流量可达 650 m3/h

• 优雅的外壳和紧凑的设计

• 可现场镜像风向

• 适用于室内和室外安装

• 包括旁路

• 第二级过滤（可选）

• 集成电空气加热器（可选）

• 综合控制系统

• 带集成网络服务器/Modbus 的数字控制

• 即插即用

• 立即有现货供应

设备描述

带热回收功能的中央紧凑型通风装置，适用于室内和室外安装（需要配件）。该通风装置有现货供应，并可采用多种安装方式进行设置：落地式、吸顶式和室外安装式。通风装置提供宽敞的检查口，可快速更换过滤器。

作为标准配置，该设备配备了控制和旁路。所有附加选件均随设备散装并在现场安装。该设备符合 VDI 6022 的卫生要求。

通风装置外壳采用无框架结构，由 ISO 面板制成，无冷桥。这些面板的壁厚为 30 毫米，从外到内的构造如下：

• 带 Aluzink 涂层 AZ 185 的钢板（根据 EN ISO 12944-2 的腐蚀等级 C4），厚度为 0.8 mm

• 聚异氰脲酸酯 (PIR) 30mm 传热系数 λ=0.024W/mK

外壳特性符合 DIN EN 1886 标准：

• 机械稳定性：D1

• 外壳泄漏：L2

• 隔热：T2

• 热桥等级：TB2

建筑材料等级符合 DIN EN 13501：B-s2-d0

带有集成梯度的不锈钢冷凝盘。

室外安装所需的配件：

• 带液滴分离器的室外空气罩

• 排气罩

• 防风雨顶盖

技术数据

• 风扇

• 送风

• 空气量：650 m³/h

• 外部静压：100 Pa

• 额定电压：230 V

• 额定功率（工作点）：0.14 kW

• 较大功率（工作点）：0.17 kW

• 较大电流（设计）：1.4 A

• SFP：0.223 W.h/m³

• 风扇类型：Me.106

• 风扇类型（变速）：EC1

• 排风

• 空气量：650 m³/h

• 外部静压：100 Pa

• 额定电压：230 V

• 额定功率（工作点）：0.13 kW

• 较大功率（工作点）：0.17 kW

• 较大电流（设计）：1.4 A

• SFP：0.194 W.h/m³

• 风扇类型：Me.106

• 风扇类型（变速）：EC1

• 热交换器

• 送风

• 空气量：650 m³/h

• 入口温度：-14°C

• 出口温度：15°C

• 入口湿度：90 % r.F.

• 出口湿度：10 % r.F.

• WRG效率（冬季/夏季）：84 %（76 %）

• WRG功率（冬季/夏季）：6.4 kW（1.0 kW）

• 冷凝水形成：2.1 l/h

• 热交换器类型：交叉对流

• 排风

• 空气量：650 m³/h

• 入口温度：20°C

• 出口温度：-2°C

• 入口湿度：40 % r.F.

• 出口湿度：100 % r.F.

• WRG效率（冬季/夏季）：84 %（76 %）

• WRG功率（冬季/夏季）：6.4 kW（1.0 kW）

• 冷凝水形成：2.1 l/h

• 热交换器类型：交叉对流

• 过滤器

• 送风

• 类型：盒式过滤器

• 过滤等级：ePM1 55 %（F7）

• 排风

• 类型：盒式过滤器

• 过滤等级：ePM10 50 %（M5）

• 配件

• 送风过滤器状态显示的斜管压力计

• 排风过滤器状态显示的斜管压力计

• Zuluft过滤器污染信号压力计PFe

• Abluft过滤器污染信号压力计PFi

转向

数字控制

主控模块用于以下内部或外部安装部件：

• 打开和关闭设备

• 两个风扇的独立连续控制

• 带有每日和每周程序的集成定时器

• 根据 ZUL/ABL/ROOM 进行可选控制

• 夏季/冬季补偿

• 免费夜间冷却

• 控制预（电动）和/或后加热调风器（PWW，电动）

• 冷却调风器控制（汽车、直接蒸发器）

• 热泵控制

• 过滤器监控

• PWW 加热调风器的防冻保护监控

• 板式换热器的结冰保护

• 控制调节旁路风门

• 旁路除霜

• 控制关闭风门

• 通过 2 个 0-10 V 模拟输入（例如使用传感器、压力传感器或模拟信号）根据需求进行无级控制

• 恒定流量或压力控制

• 3 (4)可编程输入（可设置启动或退出延迟）

• 3 个输出（可根据需要进行分配）

• 外部释放触点（开/关）

• 紧急停止 触点（例如用于火灾或烟雾探测器）

• -集体故障消息（浮动 24V / GND）

• 远程维护的连接选项

• 具有电子邮件功能的集成数据记录器（可以将各种警报分配给特定的电子邮件收件人）

• 通过互联网进行简单的软件更新

集成网络服务器（受密码保护）：

用于通过 LAN/Internet 控制和监控通风设备。这样可以通过 PC、笔记本电脑、平板电脑或智能手机轻松读取操作数据或方便地操作所有菜单项（每周程序、温度、操作模式等）。

通过能够控制所有设置的服务云进行快速远程维护是可能的。这样可以在需要现场干预之前分析故障并立即纠正。

Modbus 接口 (TCP/IP) 是与现场 BMS 通信的标准配置。 BACnet/KNX 接口可作为选件提供。

控制单元：

CP Touch 是一款不言自明、用户友好的控制单元，配有触摸屏显示器和用于表面安装的集成室温传感器。它用于设置和控制所有控制参数，显示操作状态并可视化错误（以纯文本形式）。控制单元提供舒适的用户级别和密码保护的服务级别。

它允许用户访问所有常用功能并直观地选择可在手动/自动模式下控制的操作参数。

所有数据都显示在清晰的彩色显示屏上。

内置控制模块连接在控制箱中。它安装在设备的外部。

测量装置

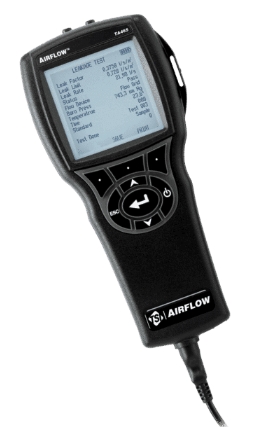

多功能设备 TA 465 P-NB

包括集成压力测量（差压和气压）。

用于测量速度、体积流量、温度、相对值。湿度和露点、CO2、CO、VOC 的 IAQ。

供货范围：

• TA 465-P 测量装置在箱中

• 电源

• 探头订购

• 校准证书

• 电池（4x 1.5 V Mignon）

• 2x 1 m 连接软管

• 带有 USB 连接线的软件

• 使用说明书。

TA465系列是数字多功能表的较佳选择，精确、准确。

该设备为您测量以下值：

• 空气速度

• 压差

• 温度

• 湿度

还计算体积流量、湿球温度、露点和湍流。这些设备还有各种可用的探头，可让您执行各种测量和功能。

应用领域

• HVAC 问题解决方案和法规

• 洁净室测试和认证

• 通风系统的测试和调整

• 通风计算和确定

• 技术舒适度研究

• 室内空气质量调查

• 流量测量

技术数据

• 测量范围 TA 465-X: 见附件

• 测量范围 TA 465-P:

• 差压:

• 测量范围：0 至 3735 Pa（2 至 79 m/s）

• 分辨率：1 Pa

• 精度：±1% 测量值 ±1 位数（在 20°C 和 1013 mbar 条件下）

• 温度漂移：±0.03%/°C

• 气压:

• 测量范围：685 hPa 至 1233 hPa

• 分辨率：1 Pa

• 精度：±2% 测量值 ±1 位数（在 20°C 和 1013 mbar 条件下）

• 温度漂移：±0.03%/°C

产品应用领域：

造纸、电厂、纺织、注塑、橡胶、医疗
