品牌介绍：ALF-SENSOR

自 1966 年以来，我一直管理由我创立的家族生产公司 ALF-SENSOR，该公司生产并交付给波兰买家：精密机械零件（车削、铣削、钻孔；深钻钻孔件），精密温度计电阻 Pt100、Pt500、Pt1000、Ni100、非常广泛的温度传感器（电阻和热电偶传感器）。

ALF-SENSOR为所有工业部门、钢铁厂、炼油厂、发电站、热电站等大企业以及中小型公司提供产品。ALF-SENSOR帮助他们解决温度测量的技术和计量问题。ALF-SENSOR保证提供最高质量的产品，因为ALF-SENSOR公司的运营符合欧盟的要求。

ALF-SENSOR拥有以下认证和授权：符合 PN-EN ISO 9001 标准要求的质量管理体系认证，KDB 16ATEX0013X 型分析认证，KDB 09ATEX053X 型分析认证，质量保证 GIG 通知，TUEV 授权根据 PN-EN 10204/3.1B 签发测试报告和材料重印证书

产品类型：

电阻器

热电阻元件

技术规格

型号和温度范围

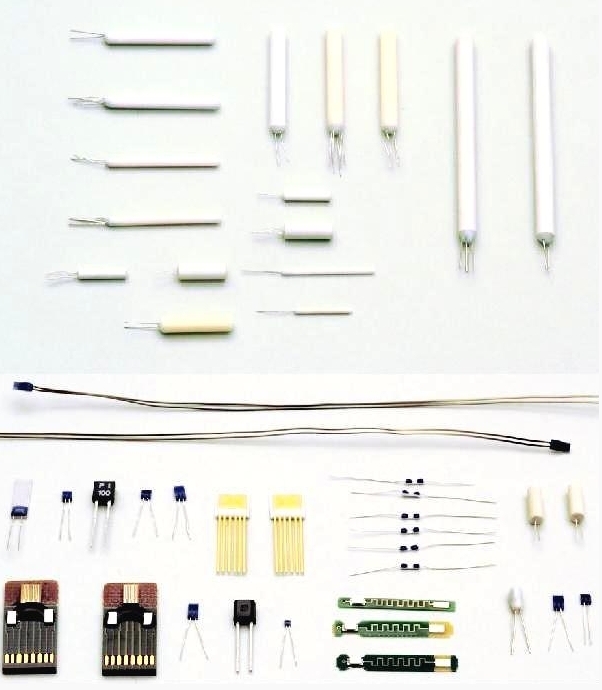

电阻器类型及尺寸

陶瓷电阻器

薄膜电阻器

玻璃电阻器

测量插入

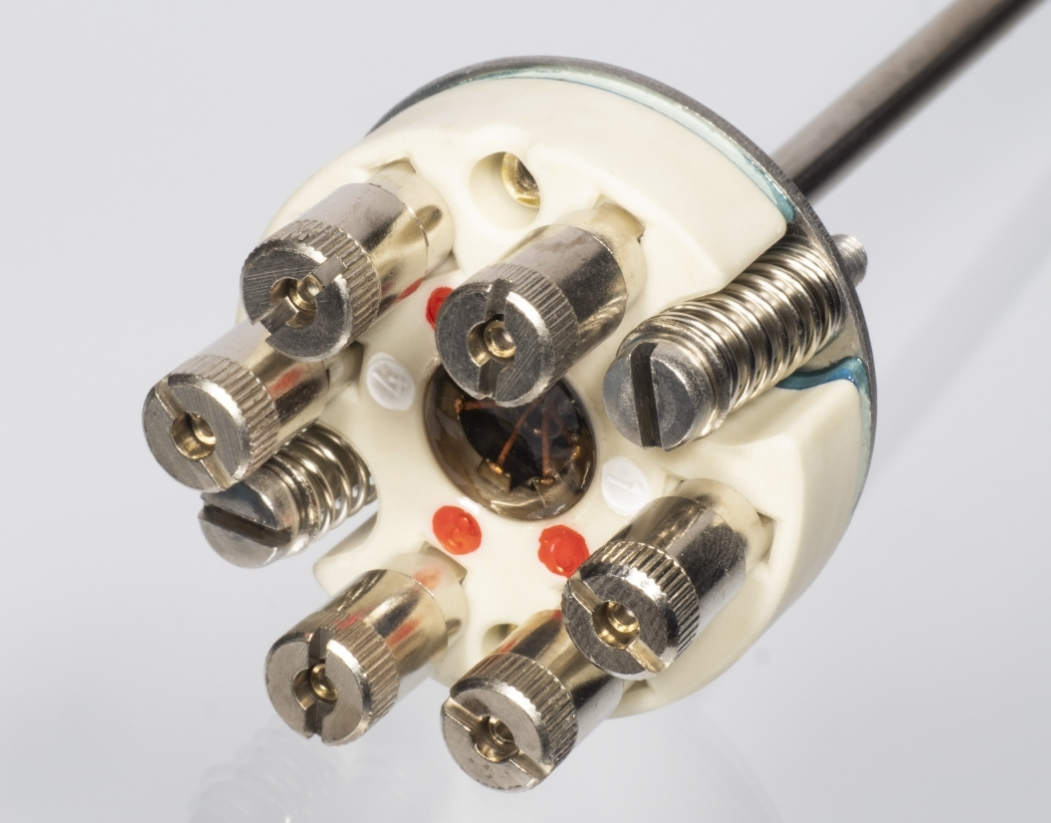

RTD 传感器插件 Pt100 类型 WP-OP-01

电阻温度计插入件 Pt100 型号 WP-OP-01 设计为电阻温度计的可更换部件。这种设计允许在传感器出现故障时，快速更换而不会干扰工艺过程。插入件配有弹簧加载端子块。

结构说明：

• 标准珠状插入件： 由金属保护管组成，覆盖了电阻温度探测器和陶瓷绝缘连接导线。保护管内填充了特殊沙子。

• 包覆插入件： 由包覆铜引线组成，具有保护金属套管，适用于承受严重的热冲击或振动环境。

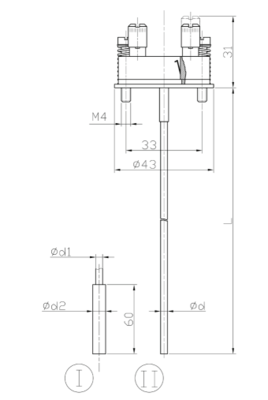

型号执行：

• PS I: d2 > d1

• PS II: d2 = d1 = d

• PS I/Exi: d2 > d1，防爆版本

• PS II/Exi: d2 = d1 = d，防爆版本

技术规格

• RTD 类型: 1xPt100 / 2xPt100

• 版本: 标准 / 防震

• 特性: 符合 EN-60751 标准

• 测量范围:

• 标准: -200°C 至 +600°C / 防震: -70°C 至 +500°C

• 准确度等级:

• B (8 mA 较大传感器电流)

• A (5 mA 较大传感器电流)

• 1/3B (AA) (3 mA 较大传感器电流)

• 引线配置: 2, 3, 4 引线

尺寸与材料

• 套管直径 (d2):

• Ø 4 mm

• Ø 6 mm

• Ø 8 mm

• 护套直径 (d/d1):

• Ø 3 mm

• Ø 3.2 mm

• Ø 4.5 mm

• Ø 5 mm

• Ø 6 mm

• 材料: 符合 DIN/AISI 标准 (1.4571 / 316Ti)

• 长度 (L): 根据需求提供

连接头

• 安装于变送器: 可根据要求提供

• 例如：NA、DAN、DANAW、MA

电阻温度计 Pt100

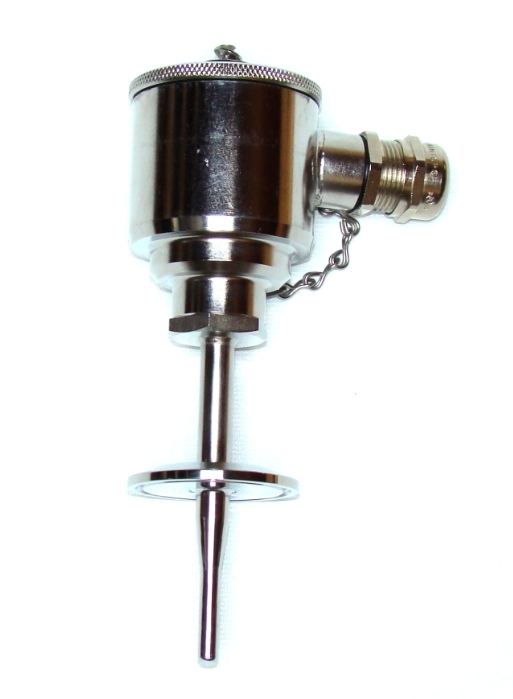

带卫生型连接件的电阻温度计 TOP-PF-55

卫生连接的电阻温度计 TOP-PF-55

• 符合标准: 符合国际卫生标准

• 用途: 专用于食品、制药和化学工业中的温度测量

• 保护管材质: 食品级不锈钢 1.4404 (316L)

• 表面粗糙度: 可选 Ra<0.8 mm 或 Ra<0.4 mm 以满足卫生要求

技术规格

电阻温度计类型: Pt100

版本: 标准 / 防震

特性: 根据 EN-60751 标准

• 测量范围:

• 标准：-200°C 到 +600°C

• 防震：-70°C 到 +500°C

• 准确度等级:

• 标准：

• -200°C 到 +600°C: B 级

• -100°C 到 +450°C: A 级

• -50°C 到 +250°C: 1/3B 级 (AA)

• 防震：

• -70°C 到 +500°C: B 级

• 较大传感器电流:

• 标准：

• -200°C 到 +600°C: 8 mA

• -100°C 到 +450°C: 5 mA

• -50°C 到 +250°C: 3 mA

• 防震：

• -70°C 到 +500°C: 8 mA

• 引线配置:

• 2、3 或 4 线制

保护管类型及工艺连接

过程连接:

• G ½''

• ½'' NPT

• Triclamp

• 带螺母的圆盘

管道规格:

• 颈部管:

• 直径: Ø10 到 Ø6

• 长度: L ≥ 70mm (G ½'' 和 ½'' NPT)，L ≥ 55mm (Triclamp 和 带螺母的圆盘)

• 浸入管 / 延长管:

• 直径: Ø6 / 延长管 Ø10

• 长度: L < 70mm (G ½'' 和 ½'' NPT)，L < 55mm (Triclamp 和 带螺母的圆盘)

• 带球管:

• 直径: Ø25 与管子 Ø6

• 长度: 从 25mm 到 500mm

过程连接规格

• Triclamp Disc:

• 符合标准: DIN 11851

• 适用管道: DN10, DN25, DN32, DN40, DN50

• 球形连接:

• 直径: Ø25

• 材料: PEEK 或 1.4571 不锈钢法兰

• 其他连接:

• G ½'', ½ NPT

• 尺寸: ½'', ¾'', 1'', 1 ½'', 2'', 3'', 4''

不锈钢连接头变送器

• 型号: 可根据要求定制（例如 BEG, BAEG）

• 定制要求: 根据需求提供

热电偶

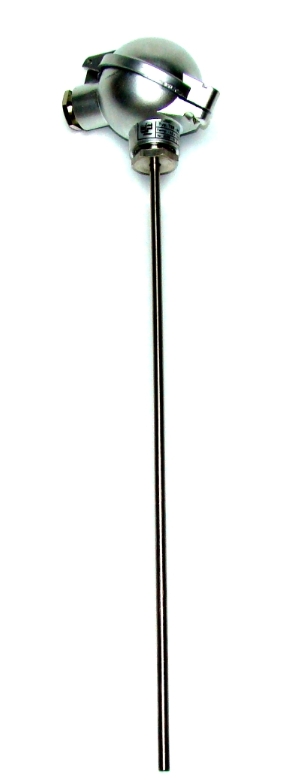

热电偶直型TER-PD-07

• 测量范围: -40°C 至 +1100°C（取决于热电偶类型和护套）

• 主要用途: 主要用于过程液体的温度测量，适合对动态响应有较高要求的应用

• 保护管材料: 不锈钢

• 可选配置: 配备 UZG-47 固定夹连接件

版本和温度范围

• 1xFe-CuNi (J), 2xFe-CuNi (J)

• 直径: ø3

• 温度范围: -40°C 到 +500°C

• 精度等级: Class 1

• 特性: 按照 EN 60584-1 标准

• 1xNiCr-NiAl (K), 2xNiCr-NiAl (K)

• 直径: ø3

• 温度范围: -40°C 到 +700°C

• 精度等级: Class 1

• 特性: 按照 EN 60584-1 标准

• 1xNiCrSi-NiSiMg (N), 2xNiCrSi-NiSiMg (N)

• 直径: ø3

• 温度范围: 0°C 到 +1100°C（-270°C 到 +1300°C）

• 精度等级: Class 1

• 特性: 按照 EN 60584-1 标准

• 1xFe-CuNi (J), 2xFe-CuNi (J)

• 直径: ø6

• 温度范围: -40°C 到 +600°C

• 精度等级: Class 1

• 特性: 按照 EN 60584-1 标准

• 1xNiCr-NiAl (K), 2xNiCr-NiAl (K)

• 直径: ø6

• 温度范围: -40°C 到 +800°C（+1000°C）

• 精度等级: Class 1

• 特性: 按照 EN 60584-1 标准

• 1xNiCrSi-NiSiMg (N), 2xNiCrSi-NiSiMg (N)

• 直径: ø6

• 温度范围: 0°C 到 +1100°C（-270°C 到 +1300°C）

• 精度等级: Class 1

• 特性: 按照 EN 60584-1 标准

保护管规格和材料

可选连接头和变送器类型

• NA: 标准连接头

• DANA: 防爆型连接头

• DANAW: 防水型连接头

• MA: 通用型连接头

防火传感器

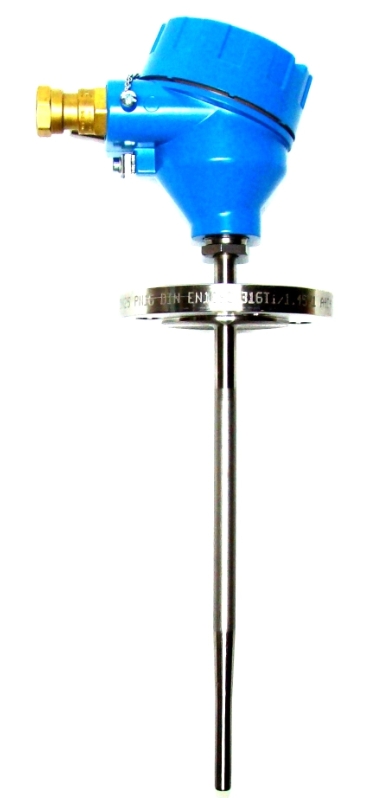

带法兰的防火电阻温度计 TOP-Exd-PF-231

认证与适用范围

• 气体区域:

• 认证: II 2 G Ex db IIC T Gb

• 用途: 设计用于气体爆炸危险区域 1 或 2

• 电缆配置: 非本质安全（non-intrinsic safe）

• 粉尘区域:

• 认证: II 1/2 D Ex ta IIIC TºC Da/Db

• 用途: 设计用于粉尘爆炸危险区域

• 电缆配置: 非本质安全（non-intrinsic safe）

连接头配置

• 电缆接头: 可选配 1 或 2 个电缆接头

• 终端: 可选配终端块或变送器

版本和特性：

• 1xPt100, 1xPt500, 1xPt1000

• 2xPt100, 2xPt500, 2xPt1000

测量范围：

• 标准：

• -200°C 至 +600°C

• -100°C 至 +450°C

• -50°C 至 +250°C

• 抗震：

• -70°C 至 +500°C

• -50°C 至 +300°C

• 0°C 至 +150°C

精度等级：

• B（标准）

• A（标准和抗震）

• 1/3B (AA)（抗震）

较大传感器电流：

• 8 mA（标准）

• 5 mA（标准和抗震）

• 3 mA（抗震）

引线配置：

• 2, 3, 4 线

保护管

• 直径 d [mm]:

• ø10x1.5

• ø11x2

• ø12x1.5

• ø12x2.5

• ø13.5x2.3

• ø15x3

• 材料：

• 不锈钢

• 耐酸钢

• 耐热钢

• 锅炉钢

• 合金钢

• 浸入长度 L [mm]：

• 根据要求（最长可达 2000 mm）

法兰工艺连接

• 按需提供

• 例如：

• DN25 PN40 B1 （符合 EN 1092-1）

• 2”150 RF （符合 ASME B16.5）

连接头

• 温度范围（取决于连接头密封材料）

• XD-AHH; XD-AD; XD-ADwin; XD-AHwin; XD-SD; XD-SB; XD-SH

• -50°C 至 +150°C（硅橡胶 O 型圈）

• -50°C 至 +85°C（带孔硅橡胶 O 型圈）

• -20°C 至 +200°C（氟橡胶 O 型圈）

• 电缆固定装置

• Typ 501/421 适用于基本电缆

• Typ 501/453 适用于铠装电缆

控制器

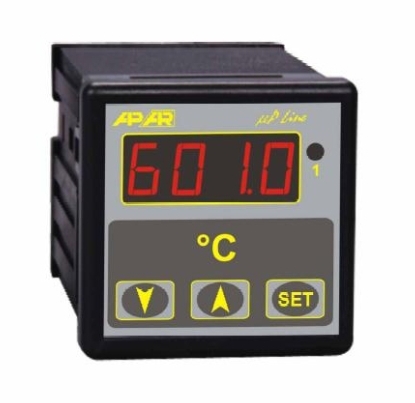

AR601 型温度微处理器控制器

• 高精度，耐工业环境噪声

• 可通过 IP65 级 3 键膜键盘编程

• 配置访问受密码保护

• 通用输入：Pt100 和 J、K、S 型热电偶

• 通过编程集成实现数字滤波

• 数字显示，Pt100 分辨率 0.1°C，热电偶 1°C

• 1 个 ON-OFF 或 PID 阈值，带继电器输出或 SSR

• 继电器状态的指示灯信号

• 可以锁定阈值值的更改

技术规格

• 通用输入（从键盘选择），指示器和控制器范围：

• Pt100 (3线或2线)： -100°C 至 +850°C

• 热电偶 J 型： 0°C 至 +800°C

• 热电偶 K 型： 0°C 至 +1200°C

• 热电偶 S 型： 0°C 至 +1600°C

• 热电偶冷端电子补偿

• 数字读数 LED（标准 4 位数）：

• 读数范围： -999 至 9999

• 数字高度： 9 mm

• 测量精度：

• Pt100： 0.2% 范围 ±1 位数

• 热电偶： 0.3% 范围 ±1 位数

• 继电器输出：

• 对于电阻负载： 8A / 250V~

• 对于感性负载： 2A / 250V~

• SSR 输出：

• 输出： 晶体管 OC, 12V=/20mA

• 信号显示：

• 错误信息： 屏幕显示

• 继电器状态： 红色 LED 指示灯

• 外形尺寸：

• 台盒： 48x48x79mm

• 显示窗口： 46x46 mm

• 电源供应：

• 电压： 230V~ (±10%)

• 工作温度范围：

• 环境温度： 0°C 至 50°C

• 相对湿度范围：

• 湿度： 0% 至 90%

• 参数配置（可编程，密码保护）：

• 输入类型： Pt100, J, K, S

• 数字滤波： 编程积分 1 至 10 秒

• 阈值特性： ON-OFF 或 PID，供热或冷却

• ON-OFF 滞后： H1 = 0.1 至 2000.0°C

• PID 比例范围： Xp = 0.1 至 2000.0°C

• PID 微分比： Td = 0 至 999 秒, 0 表示关闭 D 动作

• PID 积分比： Ti = 0 至 3600 秒, 0 表示关闭 I 动作

• 零点偏移： -50.0°C 至 +50.0°C

产品应用领域：

钢铁厂、炼油厂、发电站、火力发电站
