品牌介绍：ALFA Laval

ALFA Laval是全球领先的热传递、分离和流体处理领域极好产品的供应商。以此为基础,ALFA Laval致力于帮助全球各个行业的客户提高生产力和竞争力。ALFA Laval确定客户的挑战，并提供满足其需求的可持续产品和解决方案——主要在能源、环境、食品和海洋工业领域。

产品类型：

离心泵

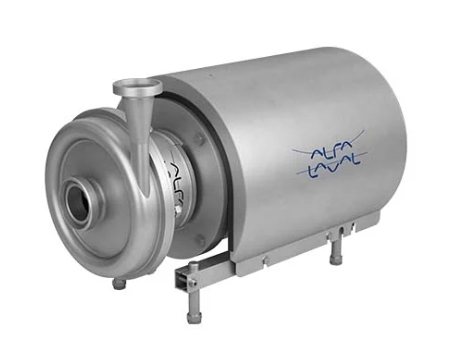

LKH 离心泵

简介：

• 描述： 适用于卫生应用的高端泵，具有高效能、温和的产品处理、耐化学腐蚀以及广泛的流量和压力选项。

• 效率： 提供比类似泵更高的能效，优化的设计和先进的叶轮设计降低了能耗。

应用：

• 设计用途： 适用于乳制品、食品、饮料和个人护理行业的清洁就地（CIP）系统。

• 容量： 最高可达 500 m³/小时，50 Hz 时的差压最高可达 11 bar。

优势：

• 节能： 高效能减少能耗和 CO2 足迹。

• 卫生： 符合最严格的卫生设计标准，并经过验证的 CIP 清洗效果。

• 性能范围广： 减少多个泵的安装需求，确保高效运行。

• 较大化运行时间及降低维护成本： 坚固的机械设计和模块化前装密封件使维护快速、简单且经济。

标准设计：

• 材料：

• 液体接触部分：W. 1.4404 (AISI 316L)

• 弹性体：EPDM

• 旋转密封面：碳

• 静态密封面：碳化硅

• 结构： 不锈钢保护罩、可调不锈钢支脚、精密对中联轴器、半开式叶轮。

• 密封件： 标配单机械轴密封；可选配单 flushed 或双机械轴密封。

技术数据：

• 材料：

• 液体接触部分：W. 1.4404 (316L)

• 其他钢件：不锈钢

• 弹性体：EPDM

• 密封面：碳（旋转），碳化硅（静态）

• 电机：

• 脚座法兰电机，符合 IEC 标准

• 转速：2 极 = 3000/3600 rpm，4 极 = 1500/1800 rpm

• 电机功率范围：0.75 - 110 kW

• 转速范围：2 极 900 - 4000 rpm，4 极 900 - 2200 rpm

操作数据：

• 较大进液压力：

• LKH-5：600 kPa (6 bar)

• LKH-10 - 70：1000 kPa (10 bar)

• LKH-70，60Hz：500 kPa (5 bar)

• LKH-85 - 90：500 kPa (5 bar)

• 温度：

• 操作温度：-10°C 至 +140°C (EPDM)

• 冲洗介质：最高 70°C

• 冲洗壳体消毒（泵未运行时）：最高 125°C

• 冲洗轴密封：

• 水压入口：较大 1 bar

• 水消耗：0.25 - 0.5 l/min

• 双机械轴密封：

• 水压入口：LKH-5 至 -60 为较大 500 kPa (5 bar)，LKH-70 至 -90 为较大 300 kPa (3 bar)

• 水消耗：0.25 - 0.5 l/min

• 连接：

• LKH-5 - 70，LKH-90：1/8" G

• LKH-85：Ø6 管

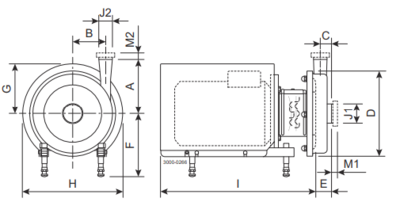

尺寸：

泵型号尺寸（mm）：

电机特定尺寸（mm）：

连接（mm）：

选项：

• 减小直径的叶轮

• 冲洗轴密封

• 双机械轴密封

• 碳化硅旋转密封面

• 产品接触的弹性体：NBR、FPM、FEP

• ½” 垂直排水连接

• 产品接触表面机械抛光至 Ra ≤ 0.8 μm

• 表面光洁度测量证书（Ra ≤ 0.8 μm）

• 诱导器（LKH-10 至 -50）

• 可调脚垫

• 其他电压和/或频率的电机

• 半速电机

• 增强安全/防火电机

• ATEX 批准执行（LKHex）

压载水管理系统

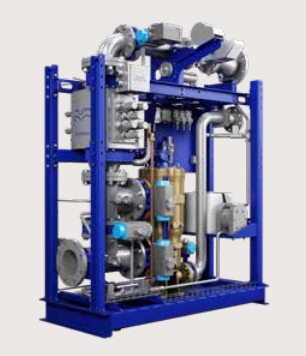

PureBallast 3 紧凑型

简介：

• 描述： 第三代 PureBallast 系统，设计用于简单的即插即用安装。采用增强型 UV 处理进行生物灭菌。

• 交付形式： 紧凑模块，已预装并安装在滑架上，配有所有必要设备和预制管道，易于连接，交付前已预测试。

应用：

• 认证： 获得 IMO 和美国海岸警卫队（USCG）批准。

• 适用水域： 适用于淡水、咸水和海水中的压载水处理，低清晰度水中也能提供优秀的生物灭菌效果。

• 流量范围： 32–300 m³/h。

认证：

• IMO： 具有 IMO 修订版 G8 型式认证。

• USCG： 具有 USCG 型式认证，最小保持时间为 2.5 小时，仅在跨越港口区域时需要。

优势：

• 紧凑的系统占地面积

• 简单的即插即用安装

• 在各种水盐度中的优越性能：淡水、咸水、海水

• 低清晰度水中的优秀表现

• 有效的电源管理

滑架组件：

• 过滤器： 在压载过程中阻挡较大生物体，减少压载水箱中的沉淀。

• 反应器： 使用长寿命超级奥氏体不锈钢，增强的 UV 处理阶段负责生物灭菌。

• 紧凑型 CIP 单元： 自动 CIP 周期保护 UV 灯的性能，去除 UV 影响的污垢和结垢。

• 电气柜： UV 灯驱动柜和控制柜集成在一个电气柜中，提供电源，并配有 7 英寸显示屏，支持 Modbus 集成船舶自动化系统。

防爆配置：

• 安装位置： PureBallast 3 Compact 配置为安全区域内安装，若需在危险区域安装，则需使用 PureBallast 3 Ex 系统。

技术数据：

• 功耗：

• 32–170 m³/h：优化功耗 11 kW（满负荷时 20 kW）

• 250/300 m³/h：优化功耗 17 kW（满负荷时 32 kW）

• 组件尺寸：

• 滑架，32/85 m³/h：1312×680×1745 mm，净重 650/740 kg

• 滑架，135/170 m³/h：1500×680×1912 mm，净重 785/905 kg

• 滑架，250/300 m³/h：1500×1200×2050 mm，净重 1320/1421 kg

• 电气柜，32–300 m³/h：954×520×1466 mm，净重 160 kg

锅炉

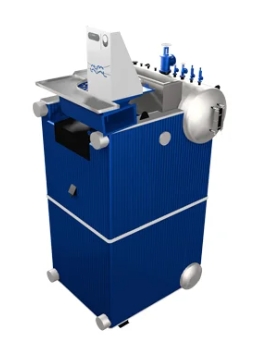

Aalborg D 高性能燃油船用锅炉

Aalborg D 是一款高性能燃油船用锅炉。它用于生产蒸汽或热水。该锅炉具有终身可靠性和低维护成本。

Aalborg D 是一款高性能燃油船用锅炉，蒸汽容量高达 120 吨/小时。

Aalborg D 用于生产蒸汽或热水，燃油和燃气产品采用 D 型设计的立式双锅筒锅炉。

该锅炉特别适用于油轮装置，为货泵涡轮机产生蒸汽、加热、油舱清洁以及产生惰性气体。

Aalborg D 产品的特点和优点

• 标准中压水管锅炉

• 双锅筒D型设计锅炉配置

• 水平烟气通道

• 以完整单元形式交付，易于安装

• 有针管或裸管可供选择

• 设计用于蒸汽雾化燃烧器

工作原理

Aalborg D 锅炉采用成熟的双锅筒 D 型设计，标准尺寸最高蒸汽产量为 120 吨/小时。

Aalborg D 锅炉由蒸汽和水鼓组成，由一组发电管连接。炉膛由膜式壁制成，形成完全水冷的气密炉膛。焊接在鼓上的大型未加热外部降液管确保自然水循环，循环率高。

其炉膛采用膜式壁结构，仅包含少量耐火材料。对流段由裸管或带弯针的直针管组成，传热系数高，压力损失低。循环由膜式壁外的降液管保证。

Aalborg 蒸汽雾化燃烧器-Aalborg KBSD

Aalborg KBSD 蒸汽雾化燃烧器专为ALFA Laval的顶燃锅炉而设计，交付时已预装。动态风箱可实现低压损失和低负荷下的稳定燃烧。所有燃烧器安装都经过精心布置，确保安装和维护方便。

• 容量范围：1.7 – 46.6 MW

设计数据

• 蒸汽产量：25 - 120 吨/小时

• 设计压力：18bar(g)

• 设计压力：18 - 24 bar

• 蒸汽温度：从饱和状态至+40ºC

• 产量：25 000–120000 克/小时

船舶类型

• VLCC油轮

• 苏伊士型油轮

• 阿芙拉型油轮

• FPS单位

卧螺离心机

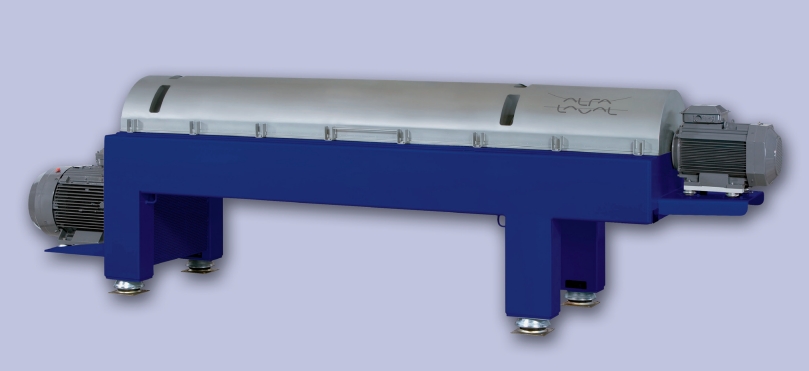

SG2 卧螺离心机系列

应用：

• 用途： 提供经济高效的高性能分离解决方案，特别适用于乙醇/生物燃料过程中的脱水应用。适合处理各种谷物的高流量滤酒液，提供高悬浮固体回收率和高泥饼干燥度，同时降低功耗和生命周期成本。

性能特点：

• 提供更大的处理能力和更好的过程控制

• 优秀的抗侵蚀保护

• 低维护成本和低能耗

• 显著节省干燥室能源

• 机械和电气安装调试快速便捷

工作原理：

• 分离发生在水平圆筒形碗内，配有螺旋输送机。进料通过固定入口管进入碗中，由入口转子平稳加速。离心力使固体在碗壁上积聚。

• 螺旋输送机与碗同向旋转，但速度较低，将固体推向碗的锥形末端。固体通过碗壁上的排料口排出。

• 澄清液体通过碗内的可调板坝流出，可选择传统板坝或新型功率板/功率管。

设计：

• 深池设计： 高悬浮固体回收和低功耗。

• BD3 进料区： 温和均匀地分配进料，减少湍流，增加分离容量。

• 旋转组件： 支撑在紧凑焊接箱梁框架上，主轴承在两端。电动机通过 V 带传动驱动碗。

定制选项：

• 耐磨和防腐蚀保护： 如钨碳化物瓷砖选项，减少维护成本。

• 增强控制系统： 提供附加功能和自动化程度不同的控制系统。

• 增强服务包： 包含操作和维护的便利功能。

• 三相分离器版本： 用于高级分离任务。

• 定制进料区： 根据进料特性量身定制，以较大化性能。

节能直驱齿轮箱：

• 功能： 节省能源，使输送机能独立于碗速旋转，提供更简便的启动和清洁，支持在突发停电时全功率和速度排出固体。

2Touch 控制系统：

• 特性： 预装的 2Touch 控制包，设计用于 SCADA/DCS 系统集成，监控温度和振动，具有自适应控制功能，智能调整扭矩和速度。

• 附加功能： 包括自动清理、维护培训辅助、连续聚合物调节和远程监控。

技术规格：

热交换器

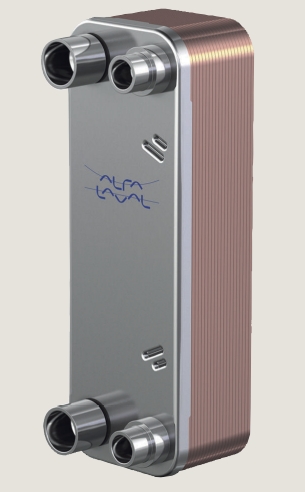

空调制冷用钎焊板式换热器 AC16 / ACH16 / ACK16

介绍： Alfa Laval AC 螺纹板换热器具有高效的热量传递能力，并且占地面积小。它们专为空调和制冷应用设计，作为冷却器和热泵中的蒸发器和冷凝器使用。

应用：

• 蒸发器

• 冷凝器

• 级联系统

优点：

• 紧凑设计

• 安装简便

• 自清洁功能

• 维护保养需求低

• 所有单元均经过压力和泄漏测试

• 无垫圈设计

设计：

• 焊接材料： 在接触点将板块密封和固定，确保较佳的热传递效率和压力抵抗力。

• 先进设计技术： 采用先进的设计技术和广泛的验证，保证最高的性能和最长的使用寿命。

• 不同压力等级： 提供不同的压力等级以满足不同需求。

• 非对称通道： 提供最紧凑设计下的较佳效率，减少制冷剂量或降低水或盐水侧的压力损失，从而减少 CO2 排放量。

• 模块化概念： 基于标准组件和模块化概念，每个单元根据具体安装要求量身定制。

技术数据：

• 标准材料：

• 盖板： 不锈钢

• 连接件： 不锈钢

• 板片： 不锈钢

• 焊接填料： 铜

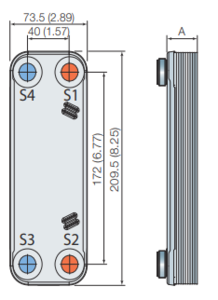

• 尺寸和重量：

• A尺寸（mm）： 8.8 + (2.16   n)

• A尺寸（英寸）： 0.35 + (0.09 n)

• 重量（kg）： 0.267 + (0.04   n)

• 重量（lb）： 0.59 + (0.09 n)

• 标准数据：

• 每个通道的体积（升）：

• A（S1–S2）：0.03004 升（0.0079 加仑）

• A（S3–S4）：0.02425 升（0.0064 加仑）

• H：0.02716 升（0.0072 加仑）

• 较大颗粒尺寸： 1.1 mm（0.043 英寸）

• 较大流量： 1 m³/h（18.1 gpm）

• 流向： 平行

• 较小板片数量： 4

• 较大板片数量： 60

分隔符

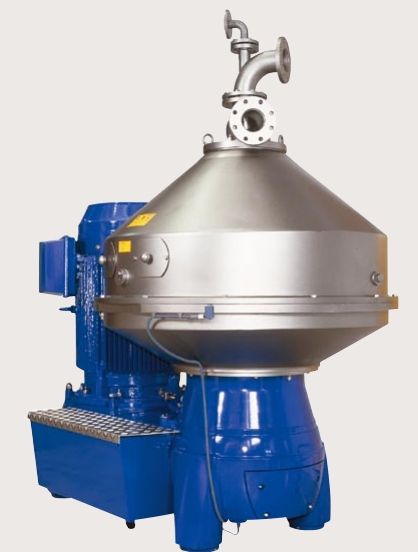

FEQX 520S 大容量喷嘴离心机

介绍： Alfa Laval 离心机专为酵母和酿酒工业设计，提供各种不同尺寸和配置的型号，以应对广泛的分离任务。FEQX 520S31CG 是这些工业中较大的一款外围喷嘴离心机。

应用：

• 酿酒厂的酒精和饲料酵母分离

• 其他发酵液体的分离

• 分离粒子尺寸可达 0.5 微米

典型处理能力：

• 常规糖蜜/糖发酵（带回流）：180 m³/h

• 高浓度糖蜜/糖发酵（带回流）：120 m³/h

• 消耗硫酸盐液发酵：130 m³/h

• 饲料酵母（原料含固体5%）：90 m³/h

标准设计：

• 分离过程： 在一个放置于垂直主轴上的碗内进行，电动机通过平带驱动主轴。可以选择标准电动机（用于变频驱动）或控制扭矩电动机。所有与工艺液体接触的金属部件均由高等级不锈钢制成。

• 喷嘴： 18 个喷嘴可通过框架罩上的舱口从外部更换，喷嘴材质为钨合金，适用于磨损性固体。

• 进出口装置： 配有法兰，碗壳体有上、下清洗连接。

特别功能：

• 固体循环系统： 独特的分离过程控制手段，可以使用更大尺寸的喷嘴，并应对固体流量的波动。

• 润滑： 循环油系统为轴承提供润滑，外部泵维持必要的压力。

基本设备：

• 离心机本体与电动机、工具套件、速度和振动传感器、油压开关、主轴承和电动机绕组的温度传感器、振动减震脚、基础板和标准备件。

选项：

• 控制扭矩电动机： 提供四种不同功率等级的控制扭矩电动机，也可选择变频驱动。

• 碗版本： 可选配侵蚀保护。

• 液体接触密封件： 可选用丁腈橡胶或食品级 EPDM 橡胶。

• 碗碟间距： 提供四种不同的碟片间距。

• 连接： 可选择 DIN 或 ANSI 法兰。

可选附加设备：

• 喷嘴监测器： 通过麦克风监测每个喷嘴的喷流，信号传输到显示盒，显示喷嘴是否堵塞或磨损，以确保安全运行和高可用性。

• 盖子联锁装置： 确保离心机只有在正确组装后才能启动。

• 完整系统交付： 包括工艺液体和清洗水阀模块、启动器和控制系统。

• 转化套件： 可将 FEQX 520S 转换为 FESX 520S。

操作原理：

• 液体和固体混合物通过静态进料管（1）从顶部引入旋转离心机碗内，在分配器（2）中加速后进入盘片堆叠（3）。分离在盘片之间进行，轻相经过盘片堆叠向碗的中心移动，并通过内置的刮盘（4）在压力下泵出。酵母在碗边缘收集并通过喷嘴（5）连续排出。填充件（6）防止固体在喷嘴之间积累。喷嘴流量被收集在碗周围的罩内，并进一步排入泵中。泵的一部分出流可以通过管道（7）、单独的循环室（8）和循环管（9）再循环回喷嘴。

公用设施消耗：

• 电力： 较大 170 kW

• 安全水： 23-55 m³/h

• 冲洗水： 60/460 l/h

运输数据（近似值）：

• 离心机（含碗和电动机）： 4570 kg

• 碗重量： 1050 kg

• 毛重： 4900 kg

• 体积： 8 m³

技术规格：

• 处理能力： 较大 250 m³/h

• 轻液体流量： 较大 200 m³/h

• 喷嘴流量： 较大 100 m³/h

• 碗容积： 120 l

• 碗转速： 3750 rpm

• 电动机转速（同步）： 50/60 Hz 时 1500/1800 rpm

• 电动机功率： 135/160/200 kW

• 碗内离心力： 较大 6480 g

• 启动时间： 5-8 分钟

• 停止时间（无刹车）： 80 分钟

• 进料温度范围： 0 - 100°C

• 进料口法兰压力： 100 kPa

• 出口法兰压力： 较大 500 kPa

• 噪声压力： 89 dB(A)

材料数据：

• 碗体： 不锈钢 1.4501 UNS S32760

• 碗罩、锁环和分配器： 不锈钢 1.4462 UNS S31803

• 固体盖和框架罩： 不锈钢 1.4401 UNS 316 00

• 进出口部件： 不锈钢 1.4401 UNS 316 00

• 框架底部： 铸灰铁

• 密封件和 O 形圈： 丁腈橡胶或食品级 EPDM

产品应用领域：

能源、环境、食品和海事行业
