品牌介绍：ALICAT

Alicat Scientific 通过为客户提供创新所必需的先进流量和压力仪表来支持科学发现和技术开发。ALICAT对全球的低流量过程产生了重大影响，为数百种气体和液体提供了高精度和快速控制。

Alicat 的核心原理是压力差引起流动。这一独特理念促使 Alicat 发明了高性能层流差压 (DP) 质量流量技术。

Alicat 层流 DP 流量计和控制器已成为计量部门和测试工程团队的必备产品，而研发部门则依靠它们的适应性和定制配置。工艺工程师广泛采用ALICAT的大批量质量流量仪表，以增强制造工艺和 OEM 产品的性能和可靠性。

产品类型：

气体流量

M系列 质量流量计

传感器性能

• 质量流量精度：

• 标准精度：±(0.8% 读数 + 0.2% 满量程)

• 高精度选项（5 SCCM 型号）：±(0.4% 读数 + 0.2% 满量程)

• 重复性 (2σ)：±(0.2% 读数 + 0.02% 满量程)

• 压力精度：

• 高于 1 atm：±0.5% 读数

• 低于 1 atm：±0.07 PSIA

• 流量测量范围：0.01–100% 满量程（10,000:1 调节比）

• 工作压力：11.5–160 PSIA

• 压力灵敏度：

• 质量流量零点偏移和范围偏移：±(0.08% 读数 + 0.02% 满量程) 每个大气压力从校准条件

• 温度灵敏度：

• 质量流量零点偏移和范围偏移：0.02% 满量程 每 °C 从 25°C

• 温度精度：±0.75°C

• 工作温度范围：−10–60°C（环境和气体）

• 累积器体积不确定性：±0.1% 读数 额外不确定性

• 传感器响应时间：<1 毫秒

• 典型指示响应时间：<10 毫秒，依赖于流量速率

• 典型预热时间：<1 秒

机械特性

• 过程连接：M5 女螺纹（10-32 兼容），随附 Buna-N O 型圈面密封至 1/8″ NPT 女螺纹

• 接触材料：302, 303, 304, 和 316L 不锈钢；FKM，铝土矿陶瓷，玻璃，金，热固化环氧树脂，热固化硅胶，聚酰胺，硅

• 较大压力：

• 常模式压力超过 200 PSIA 可能损坏

• 快速压力变化超过 75 PSI 差压可能损坏

• 相对湿度范围：0–95%，不凝结

• 防护等级：IP40（咨询 Alicat 以获取防风雨选项）

• 安装方向灵敏度：无

• 安装孔：2× 8-32 UNC 螺纹孔，直径 0.175″ [4.45 mm]

电源和通信

• 数字输出选项：

• RS-232 串行和 Modbus RTU（默认）

• RS-485 串行和 Modbus RTU，Modbus TCP/IP，DeviceNet，EtherCAT，EtherNet/IP，PROFINET，PROFIBUS

• 数字数据更新速率：40 Hz @ 19200 波特率

• 模拟输出选项：

• 4–20 mA，0–5 Vdc，1–5 Vdc，0–10 Vdc

• 模拟数据更新速率：1 kHz

• 模拟信号精度：±0.1% 满量程 额外不确定性

• 互动显示：单色 LCD 或彩色 TFT 显示器，配有集成触控板；同时显示质量流量、体积流量、温度和压力

• 显示更新速率：10 Hz

• 电气连接选项：

• 6 针锁紧，8 针迷你 DIN，8 针 M12，9 针 DB-9，15 针 DB-15（联系 Alicat 获取定制引脚配置）

• 电源要求：

• 0–5 Vdc 输出：9–24 Vdc，40 mA

• 0–10 Vdc 输出：12–28 Vdc，40 mA

• 4–20 mA 输出：12–28 Vdc，40 mA

特性

• STP 参考条件：25°C 和 1 atm（默认），用户可配置

• NTP 参考条件：0°C 和 1 atm（默认），用户可配置

• Gas Select™：98 种用户可选择的气体内部存储。每种气体经过优化，以匹配 NIST 的 REFPROP 10 气体属性计算，确保最高精度。

• COMPOSER™：20 种用户定义的气体混合物。每种混合物最多可包含 5 种气体，分辨率为 0.01% 成分。

流量和过程数据

• 满量程流量：满量程流量时的压力降，通向大气

• 0.5–5 SCCM：1.0 PSID

便携设备（MB 系列）

• 电源要求：5 Vdc，1 A 推荐通过 USB 插座适配器

• 电池寿命：

• 单色屏幕：18 小时，用户可配置，取决于对比度

• 彩色 TFT 屏幕：8 小时，用户可配置，取决于对比度

• 电气连接：串行通信和通过 Micro-USB 供电

• 蓝牙® 低功耗（需要 Alicat Connect 应用程序和兼容的 Android 或 iOS 移动设备）

• 充电温度：0–45°C

• 尺寸：高度增加 1.646″ [41.81 mm]，重量增加 0.2 lb. [90.72 g]

液体流动

L系列液体流量计

传感器性能

• 体积流量精度：±2% 满量程（校准条件下）

• 重复性 (2σ)：±0.2% 满量程

• 流量测量范围：2–100% 满量程

• 温度灵敏度：

• 体积流量零点偏移：每 °C 从去皮温度 0.02% 满量程

• 体积流量范围偏移：每 °C 从校准温度 0.02% 满量程

• 工作温度范围：−10–60°C

• 温度精度：±0.75°C

• 工作压力：满量程 100 PSIG

• 压力精度：±0.5% 满量程

• 累积器体积不确定性：±0.5% 读数 额外不确定性

• 传感器响应时间：<1 毫秒

• 典型指示响应时间：<10 毫秒，依赖于流量速率

• 典型预热时间：<1 秒

机械特性

• 最小工作压力：差压必须超过型号压力降，详见下文

• 较大工作压力：

• 常模式压力超过 200 PSIG 可能损坏

• 快速压力变化超过 75 PSI 差压可能损坏

• 防护等级：IP40（咨询 Alicat 以获取防风雨选项）

• 接触材料：302, 303, 304 和 316L 不锈钢；FKM（Viton）

通信

• 模拟 I/O 选项：4–20 mA，0–5 Vdc，1–5 Vdc，0–10 Vdc

• 数字 I/O 选项：

• 默认：RS-232 串行

• RS-485 串行，Modbus RTU（通过 RS-232 或 RS-485 串行），Modbus TCP/IP，DeviceNet，EtherCAT，EtherNet/IP，PROFIBUS

• 便携设备（LB 系列）：通过 Micro-USB Type B 的 RS-232

• 电气连接选项：6 针锁定，8 针 mini-DIN，8 针 M12，DB-9，DB-15（联系 Alicat 获取自定义引脚）

• 便携设备（LB 系列）：通过 Micro-USB Type B 供电

• 电源要求：

• 0–5 Vdc 输出：9-28 Vdc，40 mA

• 0–10 Vdc 输出：12-28 Vdc，40 mA

• 4–20 mA 输出：12-28 Vdc，80 mA

• 便携设备（LB 系列）：5 Vdc，1 A 推荐通过适配器 USB 供电

• 电池寿命（LB 系列）：

• 单色 LCD：14-18 小时（取决于背光）

• 彩色 TFT：8 小时

• 数字数据更新速率：40 Hz @ 19200 波特率

• 模拟数据更新速率：1 kHz

• 显示：

• 单色 LCD 或彩色 TFT 显示，集成触摸板；同时显示流量、温度和压力

• 显示更新速率：10 Hz

• 模拟信号精度：±0.1% 满量程 额外不确定性

范围特定技术数据

• 满量程流量：

• 0.5–1 CCM：全量程流量的压力降 2.0 PSID，M5 女螺纹（10-32 兼容），2× 8-32 UNC 0.175 in [4.45 mm]

• 2–500 CCM：全量程流量的压力降 2.0 PSID，1/8″ NPT 女螺纹，2× 8-32 UNC 0.325 in [4.45 mm]

• 1 LPM：全量程流量的压力降 4.0 PSID，1/8″ NPT 女螺纹，2× 8-32 UNC 0.325 in [9.53 mm]

• 2 LPM：全量程流量的压力降 4.0 PSID，1/4″ NPT 女螺纹，2× 8-32 UNC 0.350 in [8.38 mm]

• 5 LPM：全量程流量的压力降 10.0 PSID，1/4″ NPT 女螺纹，4× 8-32 UNC 0.375 in [8.38 mm]

• 10 LPM：全量程流量的压力降 20.0 PSID，1/4″ NPT 女螺纹，4× 8-32 UNC 0.375 in [8.38 mm]

压力

P 系列压力表

传感器性能

• 精度（校准条件下）：

• 标准：±0.25% 满量程

• 高精度选项：±0.125% 满量程

• 重复性 (2σ)：±0.08% 满量程

• 压力测量范围：0.5–100% 满量程

• 温度灵敏度：

• 零点偏移：每 °C 从去皮温度 0.02% 满量程

• 范围偏移：每 °C 从校准温度 0.02% 满量程

• 工作温度范围：−10–60°C

• 传感器响应时间：<1 毫秒

• 典型指示响应时间：<10 毫秒

• 典型预热时间：<1 秒

机械特性

• 流体兼容性：

• P 系列：兼容所有非腐蚀性气体；检查接触材料

• PS 系列：兼容所有非腐蚀性气体和液体，以及许多腐蚀性气体；检查接触材料

• 爆破压力：

• 0.07–100 PSI 型号：满量程范围的 3 倍

• 500–3000 PSI 型号：满量程范围的 1.5 倍

• 较大共模压力（差压型号）：

• ≤100 PSID 型号：200 PSIG

• 500 PSID 型号：750 PSIG

• 安装姿态灵敏度：无

• 安装孔螺纹尺寸：2× 8-32 UNC 螺纹孔，深度 0.350″ [8.89 mm]

• 防护等级：IP40（咨询 Alicat 获取防风雨选项）

• 湿度范围：0–95%，无凝结

• 接触材料：

• P 系列：0.07–100 PSI：302、303 和 304 不锈钢；FKM，铝土矿陶瓷，玻璃，金，热固化环氧树脂，热固化硅胶，聚酰胺，硅

• 500–3000 PSI：302、303、304 和 316L 不锈钢；FKM

• PS 系列：316L 不锈钢；标准 FFKM，根据需要 FKM 或 EPDM

• 过程连接：1/8″ NPT 女螺纹

通信

• 显示选项：单色 LCD 或彩色 TFT 显示压力和配置

• 显示更新速率：10 Hz

• 数字数据更新速率：40 Hz @ 19200 波特率

• 数字 I/O 选项：

• 默认：RS-232 串行

• RS-485 串行，Modbus RTU（通过 RS-232 或 RS-485 串行），Modbus TCP/IP，DeviceNet，EtherCAT，EtherNet/IP，PROFIBUS

• 便携设备（PB 型号）：通过 Micro-USB 串行

• 模拟 I/O 选项：4–20 mA，0–5 Vdc，1–5 Vdc，0–10 Vdc

• 模拟数据更新速率：1 kHz

• 模拟信号精度：±0.1% 满量程 额外不确定性

• 电气连接选项：默认 8 针 mini-DIN，8 针 M12，DB-9，DB-15，6 针锁定（联系 Alicat 获取自定义引脚）

• 便携设备（PB 型号）：通过 Micro-USB Type B 供电

• 电源要求：

• 0–5 Vdc 输出：9-28 Vdc，40 mA

• 0–10 Vdc 输出：12-28 Vdc，40 mA

• 4–20 mA 输出：12-28 Vdc，80 mA

• 便携设备（PB 型号）：5 Vdc，1 A 推荐通过适配器 USB 供电

气体混合器

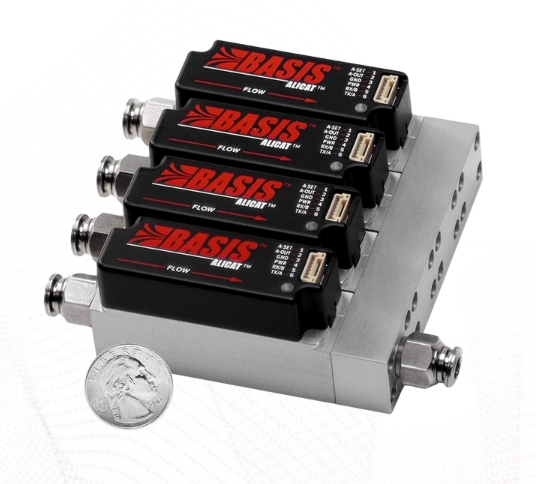

BASIS 气体模块

适用于 OEM 产品的紧凑型气体控制解决方案

使用定制的充气模块来简化您的工程并节省空间。

• 根据您的流程构建

• 轻松连接到 PC 或 PLC

• 多种配件

• 小封装，高性能

全量程流量范围：100 SCCM – 100 SLPM

产品应用领域：

环境监测、食品饮料、工业制造、安全防护、航空航天、仪器分析、能源与公共事业、医疗、过程控制、半导体
