品牌介绍：ALLIED VISION

30年以来，Allied Vision 一直致力于帮助客户实现它们的成像目标。Allied Vision 为工业检测、医疗和科研成像、交通监测以及更多数码成像应用提供相机技术和成像解决方案。

凭借对客户需求的深入了解，Allied Vision 为每种应用提供理想的解决方案。ALLIED VISION在德国、加拿大、美国、新加坡和中国设有九个分公司，并在30多个国家拥有销售合作伙伴网络。

Allied Vision 隶属于 TKH Technology Company.

产品类型：

Alvium 相机系列

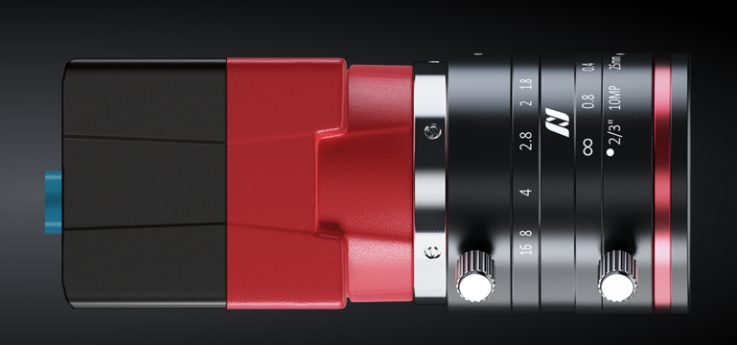

GMSL2™相机

Alvium GM2相机配有GMSL2™（千兆位多媒体串行链路）接口，克服了标准CSI-2接口相机的局限。Allied Vision的GMSL2™相机有超过30种高质量CMOS全局和卷帘快门传感器可供选择。该CSI-2接口相机带有集成的串行器，两个GPIO（通用输入输出）和两种可选的坚固的通讯接口。

性能参数

• 接口：GMSL2，基于 MIPI CSI-2，最多 4 条通道

• 分辨率：656（水平）×520（垂直）

• 传感器：索尼 IMX991 | InGaAs

• 传感器类型：砷化镓

• 传感器尺寸：1/4 型 VSWIR

• 像元尺寸：5微米×5微米

• 快门种类：GS（全局快门）

• 镜头卡口（可用）：C 接口、CS 接口、S 接口

• 较大满帧帧率：主要取决于硬件和寄存器设置

• 模数转换器：12 位

• 缓存 (RAM)：256 KB

输出

• Bit位数：8 位、10 位、12 位；自适应（10 位、12 位）

• 黑白像素格式：PFNC：Mono8（默认）、Mono10、Mono10p、Mono12、Mono12p | CSI-2：RAW8（默认）、RAW10、RAW12 | FOURCC：GREY、Y10、Y12

通用输入输出口(GPIOS)

• TTL 输入/输出：2 个可编程 GPIO

工作条件/尺寸

• 电源要求 (DC)：MIPI CSI-2 上的 5 VDC

• 功耗：集成串行器的值增加了 CSI-2 模型值。

特性

成像控制: 自动控制

• 自动曝光

• 自动增益

成像控制: 其他图像控件

• 自适应滤波器

• 像素合并(Digital)

• 黑电平

• 对比度

• 自定义卷积

• DPC（坏点校正）

• 伽马

• 镜头阴影校正

• LUT（查找表)

• X/Y 反转

• ROI（感兴趣区域）

• 清晰/模糊

相机控制

• 采集帧率

• 计数器和计时器

• 现场固件更新

• I/O 和触发控制

• 图像辅助数据

• 读出模式 (SensorBitDepth)

• I/O 串口

• 温度监控

• 用户设置集

应用场景

Alvium FP3-030 VSWIR 相机对可见光和 SWIR 光谱敏感，非常适合各个行业中的许多典型 SWIR 应用：

• 半导体行业：太阳能电池和芯片检测

• 回收行业：塑料分类

• 医学成像、科学：高光谱和多光谱成像

• 玻璃工业：通过热玻璃检测缺陷

• 农业行业：航空遥感

• 印刷行业：发现隐藏的特征

• 监视：视觉增强（例如，透过雾或霾看东西）

• 安全性：伪造检测（如金钱、假头发或假皮肤）

短波红外相机 (SWIR)

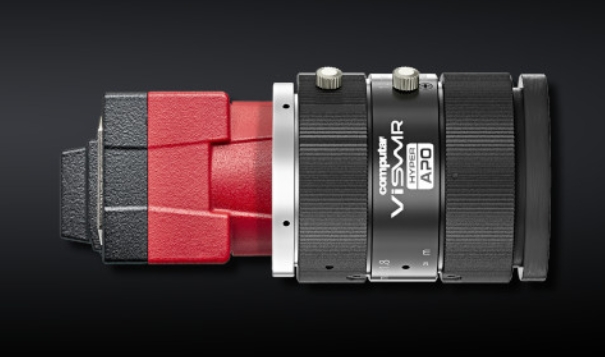

Alvium SWIR 相机

特性

ALLIED VISION的 Alvium SWIR（短波红外）相机机身小巧、重量轻盈，非常适合用于嵌入式和机器视觉应用，打造高性价比 OEM 系统。   因此，在构建系统解决方案时，通过工业级 Alvium 短波红外相机和驱动程序的组合可打造即插即用的使用体验。

Alvium SWIR 相机搭载索尼 IMX990 和 IMX991 SenSWIR InGaAs 传感器，在维持小巧的外形、轻盈的质量、低能耗和实惠价格(SWaP+C)的同时，兼具高画质和高帧率特性。以上特性非常适合搭配无人机或手持设备，应用于各行各业，如农业、采矿、太阳能电池检测或医疗领域。

降低系统总体成本

同时兼容可见光和短波红外光谱成像

Alvium 短板红外相机支持 400 nm 至 1700 nm 光谱范围，同时具有高量子效率。您可通过一台相机，同时拍摄可见光和SWIR光谱图像，从而降低系统总体成本!

SenSWIR 传感器采用创新型 InGaAs 传感器结构，在像素尺寸(5 µm)和图像均匀性方面实现了质的飞跃。结合生产流程在线高精传感器对准功能，可满足检测系统画质、分辨率和精度等方面的高标准要求。

产品亮点

SWaP+C 特性

• 即插即用的应用体验

• 兼容 GenICam 的功能控制系统

• 模块化外壳设计，包括板级版本

• 多种接口供选

• -20°C至+65°C宽工作温度范围

• 现已上市，即刻发货

Alvium 1800 U/C-030 VSWIR

• 传感器型号: Sony IMX991 SenSWIR

• 分辨率: 656 (H) x 520 (V), 0.3 MP (VGA)

• 帧率: 223 fps

• 像元尺寸: 5 μm

• 光学尺寸: Type 1/4

• 重量: 20 g (裸板), 50 g (开放式外壳), 70 g (封闭式外壳)

Alvium 1800 U/C-130 VSWIR

• 传感器型号: Sony IMX990 SenSWIR

• 分辨率: 1296 (H) x 1032 (V), 1.3 MP (SXGA)

• 帧率: 119 fps

• 像元尺寸: 5 μm

• 光学尺寸: Type 1/2

• 重量: 20 g (裸板), 50 g (开放式外壳), 70 g (封闭式外壳)

应用实例

• 农业：基于无人机(UAV)的光谱遥测

• 半导体行业：太阳能电池和芯片检测

• 热端玻璃检测：早期裂纹检测

• 回收行业：材料分拣

• 医疗行业：用于皮肤检查的手持式设备

• 机器人和自动驾驶汽车：复杂光照和环境条件（如透视灰尘和雾霾）下的导航

3D 相机

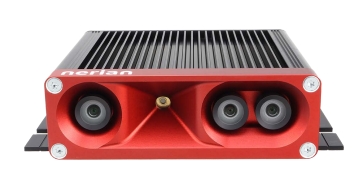

Nerian Ruby 3D深度相机

规格

• 图像传感器：Sony Pregius IMX296

• 传感器格式：1/2.9”

• 色彩：彩色和单色

• 视场角：62.2° × 48.8°（对角线 74.0°）

• 焦距：4.18 mm

• 光圈：3.0

• 图案投影仪：随机点激光（1 类）

• 投影仪波长：830 nm

• 惯性传感器（IMU）：BNO085

• 电源供应：11.2 - 30 V DC

• IMU 较大测量频率：400 Hz

• 功耗：9 W

• 尺寸：130 × 92.5 × 34 mm

• 总重量：约 450 g

• 操作温度：0 - 40 °C

• I/O：千兆以太网，GPIO

• 符合性：CE, UKCA, FCC, RoHS, 激光 1 类

可实现的帧率和图像分辨率（推荐）

• 图像分辨率：1440 x 1056 像素

• 视差范围：256 像素

• 帧率：8 fps

• 图像分辨率：720 x 512 像素

• 视差范围：128 像素

• 帧率：60 fps

立体匹配

• 立体算法：半全局匹配的变体

• 较大分辨率：1440 x 1056 像素

• 支持的像素格式：Mono8, Mono12, RGB8

• 视差范围：最多 256 像素

• 帧率：最高 60 fps

• 亚像素分辨率：4 位（1/16 像素）

• 后处理：

• 一致性检查

• 仅此性检查

• 缝隙插值

• 噪声减少

• 噪点过滤

• 延迟（包括图像捕获）：

• 延迟时间取决于所选配置

• 典型值：两帧之间的时间 + 约 9 毫秒

操作、软件等

• 兼容性：Windows、Linux x86 和 ARM

• 支持的库和软件：OpenCV、Open3D、PCL、Matrox MIL、Halcon、EVT、GenICam

• API 和软件：

• C++ 和 Python API

• 客户端软件：NVCom

• GenICam GenTL 生产者

• ROS 节点

• 包装内容：

• 3D 深度相机

• 12 V DC 电源，附带可更换的电源插头（适用于欧洲、北美、英国和澳大利亚）

• 用户手册

• 校准板

• 服务：

• 2 年保修

• 1 年产品支持

• 支持论坛

其他相机系列

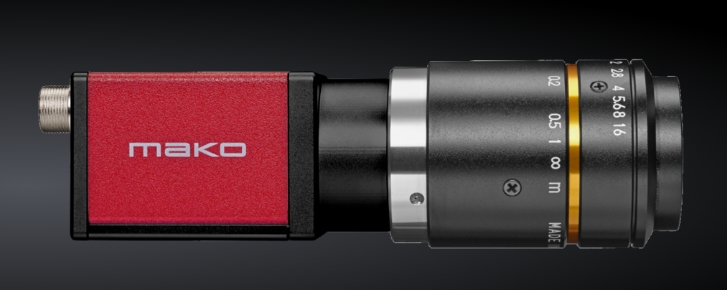

Mako G-040 相机

Mako G-040 搭载 Sony IMX287 传感器，在 0.4 MP 分辨率下速度可达 286.0 帧/秒。

Mako 相机兼容千兆网接口，且配备紧凑、坚固的工业级外壳，价格极有吸引力。其中多款机型配备各种高级功能，如精准时间控制协议 (PTP)、以太网触发 (ToE) 动作指令和以太网供电 (PoE)。RJ45 螺纹接口连接器和多路输入/输出便于系统直接集成。Mako G 相机提供近红外版 (NIR) 和偏光版两种版本供客户选择。

性能参数

• 接口IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE)

• 分辨率728 (H) × 544 (V)

• 传感器Sony IMX287

• 传感器类型CMOS

• 传感器尺寸Type 1/2.9

• 像元尺寸6.9 µm × 6.9 µm

• 快门种类GS (Global shutter)

• Lens mounts (available)C-Mount, CS-Mount

• 较大满帧帧率286 fps

• ADC12 Bit

• 缓存 (RAM)64 MByte

• 非易失性内存 (Flash)1024 KByte，完全满足 16 帧 640 × 480 像素应用

成像性能

成像性能数据是基于欧洲机器视觉协会（EMVA）1288发布的3.1版图像传感器和像机特征描述标准中的评估方法。测量值是在没有光学滤波片的全分辨率下，测量单色模型的典型值。请联系销售或工程师了解更多信息。

• 在波长为529nm下，量子转换效率64 %

• 暗噪声3.2 eˉ

• 饱和电子数21200 eˉ

• 动态范围74.4 dB

• 绝对灵敏度阈值4.1 eˉ

输出

• Bit位数12 位

• 黑白像素格式Mono8、Mono12、Mono12Packed

• YUV彩色像素格式YUV411Packed、YUV422Packed、YUV444Packed

• RGB彩色像素格式RGB8Packed、BGR8Packed

• Raw 彩色像素格式(Bayer)BayerRG8、BayerRG12、BayerRG12Packed

工作条件/尺寸

• 电源要求 (DC)10.8 至 26.4 VDC AUX 或 802.3at 1 型 PoE

• 功耗12 VDC 时为 2.43 瓦；PoE 时为 2.69 瓦

• 工作温度外壳温度 +5 °C 至 +45 °C

• 重量80 克（含 C 型接口）

• 尺寸 (L × W × H in mm)60.5 × 29.2 × 29.2（含连接器）

特性

成像控制: 自动控制

• 自动曝光

• 自动增益

• 自动白平衡（彩色机型）

成像控制: 其他图像控件

• 像素合并

• 黑电平

• 色彩转换（包括色相，饱和度；彩色机型）

• 像素抽取

• 伽马

• LUT（查找表）

• X/Y 反转

• ROI（感兴趣区域）

相机控制

• 采集帧率

• 包含ToE（以太网触发）的动作指令

• 带宽控制

• 事件通道

• 现场固件更新

• I/O 和触发控制

• 图像辅助数据

• PTP（IEEE 1588 高精度时间同步协议）

• 图像流保持

• 温度监控

• 用户设置集

应用场景

Mako G它适用于各种典型的机器视觉应用场景。

• 机器人

• 质量控制

• 检测，监控

• 工业成像

• 机器视觉

• 物流

产品应用领域：

工业应用、科学成像、医学成像、交通、户外、体育娱乐
