品牌介绍：ALPHAFLUID

自 1992 年以来， Alphafluid一直在农业、能源技术、建筑机械和国防技术领域开发和生产客户特定的液压和电动液压特殊解决方案。

ALPHAFLUID为客户提供从创意到最终实施的全程支持。ALPHAFLUID尤其以量身定制的概念和解决方案而闻名。ALPHAFLUID的生产始终采用较先进的技术，并分为以下专业领域：车削和铣削、磨削和珩磨、装配生产、装配和最终测试。

产品类型：

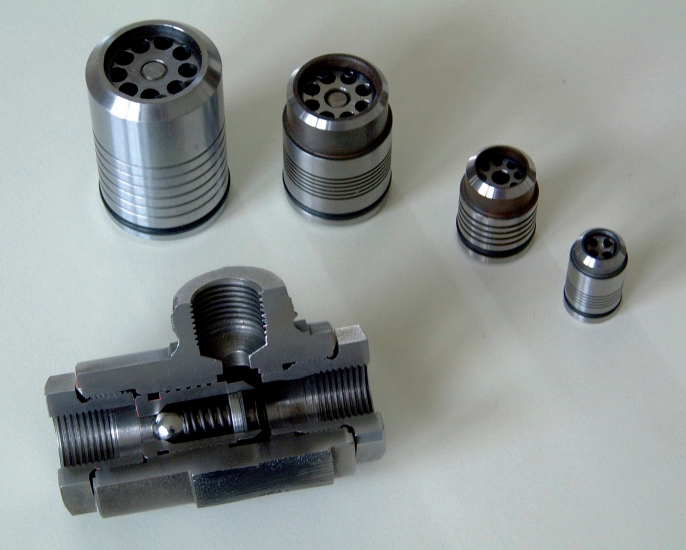

液压三路开关

液压元件在自己的控制下自动工作。您的优点：控制阀更小，无回流，无能量损失

应用优势

• 液压三向开关现在是减少回流问题的解决方案。

• 该开关可实现高反转速度。

• 介质回流容易且快速。

• 当负载释放时，它不再流过控制阀，因此可以制造成小尺寸。

• 只需很小的力即可使工作缸复位（带弹簧复位）。

• 介质不受阻碍地回流，因此可用于顺序控制。

安装优势

• 紧凑的设计确保了管道的简便性和与气缸的紧密放置。

• AlphaFluid 的 3 路开关适合所有 DIN 连接（英制/公制）。单独制作的输入和输出还允许根据客户要求调整连接。

• 自动自我控制使得无需电气连接。

运营效益

• 免维护设计。这意味着开关工作无故障且使用寿命长。

• 计算机支持的数控机床杜绝了尺寸偏差。

• 计算机控制的最终检验保证了一致的质量。

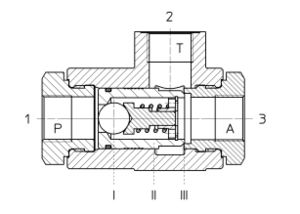

功能

如果介质要从1流向3，则控制活塞II通过I的预紧力被推向3处的阀座。在大约 2 bar 时，我会在 3 bar 后打开并释放流量。在相同的工作压力下，端口 2 仍被压差区域关闭。为了使介质能够从3流到2或从2流到3，必须释放1并且控制锥体II通过从阀座III提升来释放流量。端口 1 通过止回阀 I 被堵塞。

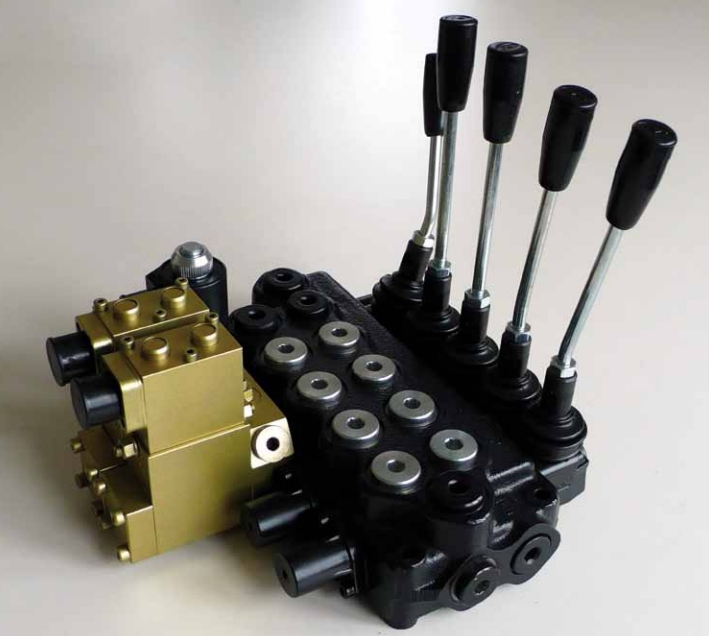

方向阀

EHF/EHP

技术数据

• 额定流量（较大流量）： 45 l/min

• 较大压力： 350 bar

• 较大回压 T/TST： 100 bar / 1.5 bar

• 环境温度： -20° C ... + 50° C（在磁铁/电磁阀处）

• 工作介质： 矿物油 HLP，-20° C ... + 80° C

• 粘度范围： 10 ... 300 mm²/s

• 过滤精度： < 0.025 mm

• 额定电压： 24 V DC

• 控制电流： 较大 0.7 A

• 抖动频率： 50 ... 75 Hz

• 额定功率： 21.2 W

• 占空比： 100 %

• 按 VDE 0580 测试： 是

• 防护等级： IP 65

• 连接器： DIN 43650

• 端口 A、B、P 和 T（除 TST 外）： A、B、P 端口 M 18 x 1.5

• TST 端口： G ¼"

优点：

• 单体结构 – 开放中心系统

• 滑阀数量：1至6个

• 功能：开关/比例/手动 – 集成于一个模块中

• 集成控制压力供给

• 最小的安装体积（轻量）

• 内部位置控制（机械-液压）

• 无电子元件“在板上”

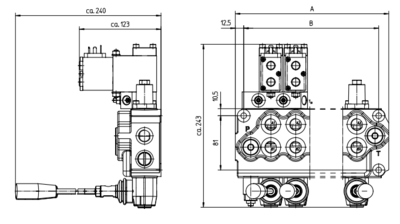

尺寸

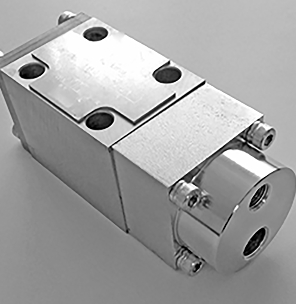

CETOP-3阀门

这些方向阀的基本概念对应于众所周知的面板安装工业阀门，具有符合 DIN 24 340 - A6 的机械液压连接孔模式，以及常见的开关功能，如 4/2 或 4/3 通阀，电气和液压驱动。

所谓的 “重型系列”的名称源于整个阀门的坚固设计，因此特别适合在恶劣和肮脏的环境条件下使用。其他特殊功能包括耐高压（包括油箱连接），以及带或不带机械锁定的封闭设计中非常坚固的手动控制装置。

特征

• 罐体连接可承受315巴高压

• 非常坚固，封闭式紧急手动操作

• 手动操作可锁定在终端位置

• 工作连接处带有泄油装置的特殊滑阀

• 带液压的脉冲开关阀。锁定终端位置

• 也可以使用防爆磁铁

• 不同的执行选项

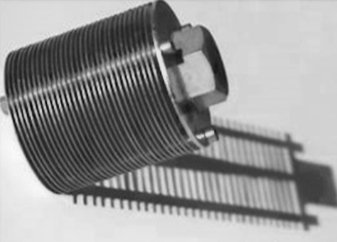

扩散器

在确定液体回路中容器的尺寸时，必须考虑各种标准，以便在以后的操作过程中不会出现中断或问题。一个非常重要的标准是介质的循环时间。如果选择的时间太短或罐尺寸太小，这将导致空气和污垢分离的问题。其结果是在泵吸入过程中形成泡沫、污垢旋转、流动噪音和气蚀。

借助 AlphaFluid 扩散器，现在可以制造更小的容器尺寸，同时避免已知问题。扩散器极大地减慢了回流管路中的油速，使得油箱中的最小出口速度导致回流介质与容器中的介质平稳混合。

功能

从回流管线流回的介质被分解成许多分流，并在每个分流内进一步径向延迟。结构设计可以精确适应要求。部分流的数量只能通过改变部分来确定。由钢或不锈钢制成的扩散器对机械应力不敏感且免维护。

优点

• 可以使用更小的水箱

• 单位毫巴范围内的动态压力

• 不再有气蚀现象

• 更好的空气和污垢分离

• 罐内无污物搅拌

• 降噪

• 无油泡沫形成

• 免维护

说明

• 流量从 25 至 6,200 升/分钟

• 液压油及其他含油介质用钢

• 适用于所有其他介质的不锈钢

• 定制

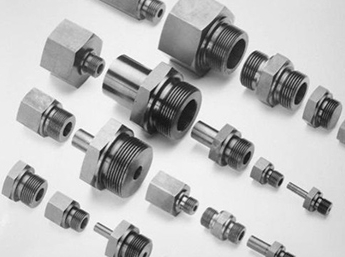

螺钉连接

这个问题是众所周知的：液压系统的设计者和安装者经常面临必须安全且无泄漏地连接具有不同螺纹的设备的问题。如果他尝试使用通用标准螺钉连接来解决此任务，则会产生多个螺钉连接的组合。这通常会增加成本并降低系统的可靠性。

这导致 AlphaFluid 制定了包含 250 多个特殊螺钉连接的计划。该程序包括各种设计的公制和英制螺纹。所有螺钉连接的旋入侧均具有金属密封边缘。这意味着每天出现的许多问题不再是问题：密封件兼容性、工作温度过高或过低、由于螺纹埋头孔粗糙度而导致的密封件使用寿命。该计划不断扩展并适应需要。

优点

• 金属密封边 – 标准

• 从英制转换为公制，反之亦然

• 减少泄漏点

• 有现货供应

• 定制尺寸

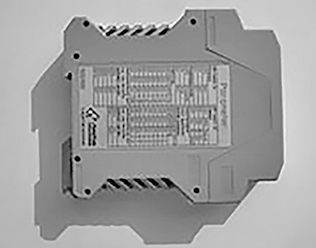

逻辑放大器

功能说明

AlphaFluid 逻辑放大器用于控制比例磁铁。特别适用于定位或控制 AlphAktor 和其他 AlphaFluid 产品。该放大器基于微控制器技术，由于具有多种参数化选项，因此可以普遍使用。功率输出级用于控制比例磁铁并提供设定电流。脉冲宽度调制控制确保比例阀内控制滑块必要的振荡/共振。所需电流以设定的 PWM 频率进行调节，电阻的变化通过比例磁铁的温度变化进行补偿。该逻辑放大器适用于 12 V 和 24 V 工作电压。

特征

• 比例磁铁功率放大器（AlphAktor）

• 适用于12V和24V

• 简单的参数化

• 用于安装在 35 mm 标准顶帽导轨上的外壳

• 内部数字处理

• 参考电压可选 5 V 和 10 V

• 输入“设定点”信号：0….5 V、0….10 V 和 0….20mA

• 输入“Pos1”/“Pos2”用于存储当前值/位置值（非易失性）

• 用于激活放大器级的“启用”输入

• “系统”输出报告操作准备情况

• 输出“状态”报告设定值 = 实际值 (+/- 0.5%)

• 8种不同速度可选

• 进入和退出速度可以单独选择

• 通过多圈电位器可调节电流限制 (Imin/Imax)

• 8 个 PWM 频率可调

• 调节器限制：允许减速和线性运动

特殊功能

• 位置存储（当前值）：逻辑放大器提供了以非易失性方式存储两个位置或当前值的可能性。

• 默认发货

• 灵活定制

产品应用领域：

机械、制造、冶金、汽车、模具、石油、能源、天然气、农业、交通、建筑
