详情介绍

ANALOG DEVICES


关键词:ANALOG DEVICES,德国ANALOG DEVICES,ANALOG DEVICESiButton和存储器,DS1925,RF和微波,硅发射和接收开关ADRF5141,传感器与MEMS,MAX86180,处理器和微控制器,DS5003安全微处理器芯片,工业以太网,ADIN2299工业以太网平台,模数转换器,ANALOG DEVICESAD6688RF 分集和 1.2GHz BW 观察接收器


品牌介绍:ANALOG DEVICES

ADI公司致力于打造创新的模拟、数字和软件解决方案,激活边缘智能,加速惠及社会和地球的突破性创新。


客户是ANALOG DEVICES业务发展的核心,ANALOG DEVICES致力于为客户持续成功不懈努力。ANALOG DEVICES倾听客户的心声,预测他们的需求,与之携手并进,以降低复杂性,力求不断创新,转变市场格局,从容应对各种迫在眉睫的挑战。无论是讨论如何借助科技的力量缓解全球可持续发展面临的问题,还是奋发向上,精心设计智能边缘解决方案,ADI的行业优势和技术专长都能助力客户取得成功。


ANALOG DEVICES的解决方案将协助客户将原始数据转化为可行见解,并使互联设备更智能、响应更敏捷。借助ANALOG DEVICES的模拟和混合信号设备、电源管理、射频产品以及边缘处理器和传感器,可以利用并激活数据,从而在现实与数字世界之间架起桥梁。

无论未来在航空航天、汽车、可持续能源、通信、数字医疗、工业自动化、仪器仪表或消费电子领域将有何等突破,ADI都将继续助您超越一切可能。


产品类型:

iButton和存储器

DS1925

具有122KB数据记录内存的iButton高密度温度记录器


特性

  • 提供最终产品的高质量温度数据评估

  • 温度测量精度为±0.5°C,可存储多达125,440个带时间标记的温度值 Values

  • 支持以短时间间隔灵活监测和记录长时间温度数据

  • 唯 一的工厂激光64位序列号确保绝对可追溯性,因为没有两个部件是相同的

  • 高度可配置的数据记录和安全选项

  • 可编程采样速率:5分钟至273小时

  • 可编程延迟时间后启动温度记录,或温度报警触发立即启动温度记录

  • 所有存储器和配置寄存器都具有两级密码保护

  • 监测并报告内部电池电量,即使电池电量耗尽,依然能够输出记录的温度数据

  • 坚固耐用,高效操作

  • 耐用的不锈钢外壳可承受恶劣的环境和条件

  • 使用单触点1-Wire接口与主机系统通信

  • 工作温度范围:–40°C至+85°C


更多细节

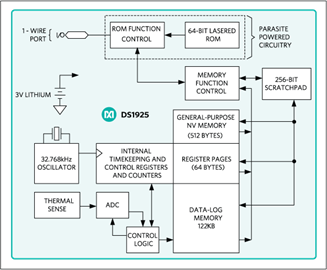

show more IconiButton®温度记录器(DS1925)是坚固耐用的自供电系统,可以测量温度并将结果记录在受保护的存储器中。记录数据的频率由用户定义。总共可以存储122K 8位数据记录或61K 16位数据记录,时间间隔从5分钟到273小时不等。此外,还有512字节的非易失性存储器用于存储特定应用信息。采集数据任务可以通过编程设置为在用户定义的延迟后或温度警报后立即开始。对存储器和控制功能的访问受密码保护。DS1925通过串行1-Wire®协议配置并与主机计算设备通信,只需一根数据线和一个接地回路即可实现。每个DS1925均由工厂印刻保证特有的64位注册号,确保产品可追溯。坚固耐用的不锈钢封装能够耐受恶劣的应用环境,例如污垢、湿气和冲击等。使用配件,可将DS1925安装在几乎任何物体上,包括集装箱、货盘和袋子。


应用

  • 生命科学

  • 食品安全

  • 制药和医疗用品高温记录(过程监控、工业监控)

  • 冷链温度记录


RF和微波

硅发射和接收开关ADRF5141

特性:

  • 在接收路径上具有集成功率限制器的高功率发射和接收开关

  • 频率范围:6 GHz 至 12 GHz

  • 反射式 50 Ω 设计

  • 低插入损耗

  • TX 到 ANT:8 GHz 至 11 GHz 时为 0.9 dB

  • ANT 到 RX:8 GHz 至 11 GHz 时为 1.4 dB

  • 高隔离:选择 TX 时 TX 到 RX 的典型值为 55 dB

  • 高功率处理能力 (TCASE = 50°C)

  • TX 的输入:脉冲 40 dBm,15% 占用比时 >100 ns 脉冲宽度

  • ANT 的输入:脉冲 40 dBm,15% 占用比时 >100 ns 脉冲宽度

  • RX 平坦泄漏:17 dBm

  • 高线性度

  • TX 臂的输入为 P0.1dB:41 dBm

  • 快速开关时间:50 ns

  • 快速响应和恢复时间:<10 ns

  • 双电源、无低频杂散

  • 正向控制接口:与 CMOS/LVTTL 兼容

  • 20 引脚、3 mm × 3mm LGA 封装

  • 引脚与 ADRF5144 兼容


更多细节

show more Icon

ADRF5141 是一款利用硅工艺制造的反射式单刀四掷 (SPDT) 开关。ADRF5141 在接收路径上具有集成功率限制器的发射和接收应用中使用。


ADRF5141 的工作频率为 6 GHz 至 12 GHz。采用集成的功率限制器的 RX 臂具有 17 dBm 的平坦泄露,在 8 GHz 至 11 GHz 时可实现 1.4 dB 的低插入损耗。TX 臂在 8 GHz 至 11 GHz 时的插入损耗为 0.9 dB。


ADRF5141 在 +3.3 V 的正电源上消耗 13 μA 的低电流,在 -3.3 V 的负电源上消耗 360 μA 的低电流。该套件采用兼容互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 的控件。ADRF5141 无需额外的驱动电路,这使其成为基于氮化镓 (GaN) 和 PIN 二极管的开关的理想替代方案。


ADRF5141 采用符合 RoHS 标准的 20 引脚 3.0 mm x 3.0 mm 岸面栅格阵列 (LGA) 封装,并可在 −40°C 至 +105°C 的温度范围内工作。


应用:

  • X 波段通信和雷达

  • 电子战

  • 卫星通信

  • GaN 和 PIN 二极管更换


传感器与MEMS

MAX86180

用于多波长光谱学的高 SNR 双通道 AFE


特性:

  • 完整的双通道光学数据采集系统

  • 采用双电源和独立单电源均可高效工作

  • 支持连接多达 32 个单独的 LED

  • 在单一时间范围内对多达 20 个唯 一曝光测量值进行采样

  • 超低功耗工作满足身体可穿戴设备的要求

  • 低功耗运行,25fps 时光学读出通道 < 20μA

  • 曝光积分周期范围:14.6μs 至 118.2μs

  • 低关断电流 < 1.1μA

  • 在白卡环回测试中具有出色的 98.7dB 高端 SNR(奈奎斯特样本间方差)

  • 扩展的动态范围高达 120dB(平均值和片外滤波)

  • 120Hz 时的环境光抑制性能提升至 90dB 以上

  • 支持的帧率范围为 1fps 到 1927.53fps

  • 高分辨率 20 位电荷积分 ADC

  • 低暗电流噪声:< 52pA RMS(118.2μs 积分时间内的样本间方差)

  • 出色的环境范围和抑制能力

  • 环境光电检测器电流:> 200μA

  • 120Hz 时的环境抑制能力 >90dB(平均模式 > 2)


更多细节:

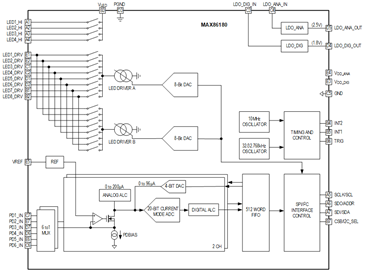

MAX86180 是一款超低功耗光学数据采集系统,具有发送和接收通道。在发射器端,MAX86180 具有两个大电流 8 位可编程 LED 驱动器。MAX86180 可驱动多达 32 个 LED。在接收器端,MAX86180 具有四个低噪声电荷积分前端,每个前端均包含独立的 20 位模数转换器 (ADC) 和出色的环境光消除 (ALC) 电路,构成了如今市场上性能很好的集成式光学数据采集系统。


因为功耗低、尺寸紧凑、易于使用且具有灵活性,MAX86180 非常适合多种光学传感应用,例如脉搏血氧饱和度和心率检测。


MAX86180 采用 3.3V 模拟电源电压、3.5V 至 5.5V LED 驱动器电源电压和 1.8V 数字电源电压。MAX86180 集成了两个 LDO,可采用单个 3.5V VLED 电源工作。该套件完全自主支持兼容 I2C 和 SPI 的接口。其中内置有 512 字的大尺寸 FIFO。MAX86180 采用 35 引脚 (7 x 5) 晶圆级封装 (WLP),封装尺寸为 2mm x 2.63mm,工作温度范围为 -40ºC 至 +85ºC。


应用:

  • 适用于健身、保健和医疗应用的可穿戴设备

  • 适合手腕、手指、耳朵和其他位置

  • 优化检测性能

  • 心率

  • 心率变异性

  • 血氧饱和度 (SpO2)

  • 人体水合作用

  • 光谱学


处理器和微控制器

DS5003安全微处理器芯片

特性:

  • 适合于安全/敏感应用的8051兼容微处理器

  • 可访问32kB、64kB或128kB非易失SRAM的程序和/或数据存储器

  • 128字节RAM

  • 128字节间接暂存器RAM

  • 通过片内串行接口在系统内编程

  • 能够在最终系统中调节自身的程序或数据存储器

  • 固件安全性

  • 存储器以密文方式存储信息

  • 加密算法采用片内64位密钥

  • 自动操作的真随机密钥生成器

  • 自毁输入(SDI)

  • 顶部敷层防止微探针探测

  • 防止存储内容被盗版

  • 防冲击工作

  • 没有电源的情况下可保护非易失资源达10年以上(室温下)

  • 电源失效复位

  • 电源失效早期告警中断

  • 看门狗定时器


更多细节:

DS5003安全微处理器集成了先进的加密功能,包括一套专门设计的安全机构,能够抵御各种级别的威胁,包括监测、分析和物理攻击。这样,想要获得任何有关存储器内容的信息,都需付出极大努力。而且, DS5003所特有的“柔性”特性使用户能够频繁修改安全信息,使攻击者经过大量努力获得的任何安全信息失去价值。该器件是DS5002FP安全微处理器芯片的增强版,具有额外的暂存区RAM。


应用:

  • 需要软件保护的任何应用

  • 游戏机

  • 密码键盘


工业以太网

ADIN2299工业以太网平台

  • 多协议双端口工业以太网平台

  • 具有预认证协议的模块和嵌入式设计解决方案


特性:

  • 所有协议预认证

  • ROFINET RT(B 类)

  • PROFINET IRT(C 类)

  • 带 DLR 的 EtherNet/IP

  • EtherCAT

  • Modbus/TCP

  • 可配置的应用处理器接口

  • UART:115,200 bps 至 1,000,000 bps

  • 10 Mbps 或 100 Mbps 的以太网

  • SPI追随者:10 MHz 最 大时钟

  • 符合 IEEE 802.3、10Base 或 100Base 传输半双工和全双工的工业以太网接口

  • 单 3.3 V 电源,840 mW

  • 循环时间低至 1 毫秒(循环时间因协议、链路类型和应用数据而异)

  • 194 球芯片级封装 BGA 外形尺寸

  • 符合 RoHS 3 标准

  • –40°C 至 +85°C 工业温度范围


更多细节:

ADIN2299 是一款经过预先测试的完整解决方案,用于管理应用处理器的工业协议和网络流量。


该模块包含部署实施Ether-CAT、PROFINET®实时(RT)和同步实时(IRT)、EtherNet/IP网络所需的一切,包括通信控制器、协议栈、闪存、RAM、跟随器控制器和物理层(PHY)。应用处理器通过通用异步接收器发送器(UART)、串行外设接口(SPI)或以太网接口进行连接。


在软件层,应用处理器连接到统一接口,因此可以在不更改应用处理器软件的情况下使用支持的工业协议。ADIN2299平台经过预认证,因此现场设备可以在任何受支持的工业以太网中运行。


产品特色:

  • 多协议支持

  • 小尺寸支持嵌入式应用

  • 用于具有独特形状因子的应用程序的嵌入式设计解决方案

  • 低功耗、低延迟

  • 强大的网络监管确保符合PROFINET网络负载3类要求


应用:

  • 工厂和过程自动化

  • 运动控制

  • 楼宇自动化

  • 交通运输

  • 机器人

  • 能量


模数转换器

AD6688RF 分集和 1.2GHz BW 观察接收器

特性:

  • JESD204B(子类 1)编码串行数字输出

  • 支持每线高达 16 Gbps 的线速

  • 3 GSPS 时每通道的总功率为 1.7 W(默认设置)

  • −2 dBFS 幅度、2.6 GHz 输入时的性能

  • SFDR = 70 dBFS

  • NSD = −148.0 dBFS/Hz

  • −9 dBFS 幅度、2.6 GHz 输入时的性能

  • SFDR = 75 dBFS

  • NSD = −151.4 dBFS/Hz

  • 集成式输入缓冲器

  • 噪声密度 = −152.0 dBFS/Hz

  • 0.975 V、1.9 V 和 2.5 V 直流电源供电

  • 9 GHz 模拟输入全功率带宽 (−3 dB)

  • 用于高效 AGC 实施的幅度检测位

  • 每个通道具有 2 个集成式宽带数字处理器

  • 48 位 NCO

  • 4 个级联半带滤波器

  • 相位相干 NCO 切换

  • 提供多达 4 个通道

  • 串口控制

  • 具有除以 2 和除以 4 选项的整数时钟

  • 灵活的 JESD204B 线配置

  • 片內抖动


更多细节

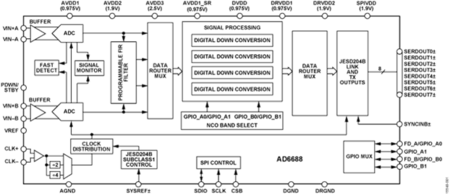

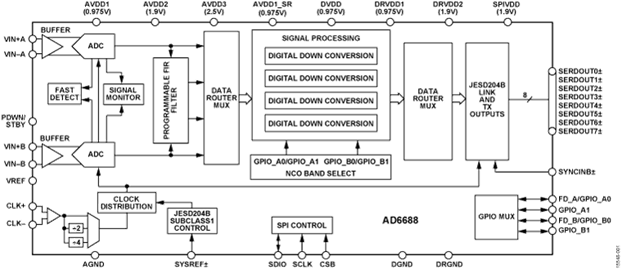

AD6688 是一款 1.2 GHz 带宽、混合信号、直接射频 (RF) 采样接收器。它包括两个 14 位 3.0 GSPS 模数转换器 (ADC) 以及众多由四个宽带数字下变频器 (DDC) 组成的数字信号处理模块。AD6688 具有片内缓冲器和采样保持电路,确保实现较低的功耗、较小的封装尺寸和出色的易用性。该产品经过专门设计,支持那些可对高达 5 GHz 带宽的模拟信号进行直接采样的通信应用场合。ADC 输入的 3 dB 带宽大于 9 GHz。AD6688 经过了全面优化,采用小巧紧凑的封装,可以提供宽泛的输入带宽、快速的采样速率、很好的线性度以及较低的功耗。


双通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备了宽泛的带宽输入,支持各种用户可选的输入范围。集成基准电压源简化了设计考虑事项。模拟输入和时钟信号是差分输入。ADC 数据输出通过交叉复用器从内部连接到四个 DDC。每个 DDC 包括多达五个级联信号处理级:48 位数控振荡器 (NCO) 以及多达四个半带抽取滤波器。NCO 允许在通用输入/输出 (GPIO) 引脚上选择预置频段(最多可以选择三个频段)。通过 SPI 可编程配置文件,可以在多个 DDC 模式之间选择 AD6688 的操作。


除了 DDC 模块外,AD6688 还配备了其他多种功能以简化通信接收器中的自动增益控制 (AGC) 功能。通过使用 ADC 的寄存器 0x0245 中的快速检测控制位,可编程阈值检测器可以监测传入信号的功率。如果输入信号电平超过可编程阈值,快速检测指示器会变高。由于此阈值指示器具有较低的延迟,用户可以迅速调低系统增益,从而避免 ADC 输入处出现超范围状态。除了快速检测输出功能外,AD6688 还具有信号监测能力。信号监测模块提供正由 ADC 数字化的信号的附加信息。


用户可以根据 DDC 配置和接收逻辑器件的可接受线速,在各种单线、双线、四线和六线配置中配置基于子类 1 JESD204B 的高速串行化输出。此外,还通过 SYSREF± 和 SYNCINB± 输入引脚支持多器件同步。


AD6688 还提供了灵活的功耗减低选项,可以在必要时大幅度降低功耗。所有这些功能均可通过一个 3 线串口接口 (SPI) 进行编程。


AD6688 提供不含铅的 196 球状引脚 BGA 封装,可以在 −40°C 至 +85°C 的环境温度范围内工作。


产品亮点:

  • 宽泛的全功率带宽支持对高达 9GHz(-3dB 点)的信号进行 IF 采样。

  • 四个集成宽带抽取滤波器和 NCO 模块支持多频段接收器。

  • 通过 GPIO 引脚进行快速的 NCO 切换

  • 灵活的 SPI 接口控制多种不同的产品特性和功能,以满足特定的系统要求。

  • 可编程的快速超范围检测和信号监测。

  • 用于系统热量管理的片内温度二极管。

  • 12mm x 12mm 196 引脚 BGA 封装


应用:

  • 分集多频段、多模数字接收器

  • 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A

  • DOCSIS 3.0 CMTS 上行接收路径

  • HFC 数字反向路径接收器


产品应用领域:

工业自动化、通信、汽车、消费类电子产品、医疗设备、能源管理和航空航天等领域。
