品牌介绍：API SCHMIDT

API Heat Transfer 的一切都以性能为中心。这一原则是API SCHMIDT 140 年为几乎每个行业开发和提供世界极好传热产品传统的一部分。它得到了API SCHMIDT的全球生产基地网络和 1,100 多名在销售、服务和支持方面竭尽全力的员工的支持。 近一个半世纪以来，这个过程一直为世界各地的客户提供帮助。

当您与API SCHMIDT合作时，您会发现API SCHMIDT技术的性能为传热产品树立了标杆。API SCHMIDT不懈追求寻找和开发定制传热解决方案，以满足您行业中的每一个挑战，这使API SCHMIDT与众不同。

产品类型：

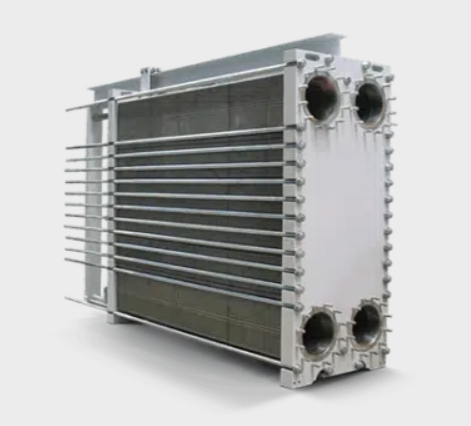

SIGMA – 密封板式换热器

用于发电的Schmidt垫片板式换热器

自1879年以来，API SCHMIDT的板式换热器以创新、质量和性能著称。如今，API SCHMIDT在电力行业拥有较广泛的板式换热器设计、尺寸和选项之一。每个解决方案都由API SCHMIDT经验丰富的工程师量身定制，以满足您的精确需求。

性能说明:

• 每个板上的独特波纹形状产生较高的传热系数，从而降低表面积和资本成本。

• 高诱导湍流创造自洁效果，较大程度减少污垢堆积。

• 全螺栓结构便于维护。

• 较高质量的垫片精确适配板槽，确保良好密封并便于维护。

• 优秀的卡扣式垫片设计确保在关闭单位时的正确安装。

• 双重密封设计防止两种工艺流体混合，泄漏检测功能确保任何泄漏均排放到大气中。

• 可随时扩展的板式布置，以实现更大容量或新的应用。

技术参数:

• 板材:

• 材料：304/304L不锈钢、316/316L不锈钢、钛，其他材料可选。

• 厚度：0.4毫米至1.15毫米。

• 垫片:

• 材料：丁腈橡胶、EPDM，其他材料可选。

• 连接方式:

• SIGMAFIX无粘合剂垫片或粘合剂垫片。

• 框架:

• 喷漆碳钢或不锈钢（实心和夹层）。

• 连接:

• 带有衬套、法兰（ANSI、DIN），其他选项可供选择。

• 法规和标准:

• ASME、PED、ABS、LRS、GL、BV、GOST。

应用领域:

• 中央或辅助冷却器。

• 润滑油冷却器。

工作条件:

• 压力: 真空至400 psig（30 bar）。

• 温度: -40°F至400°F（-29°C至200°C）。

• 容量: 超过20,000 GPM（4,500 m³/h）。

• 连接口径: 较大20英寸（DN500）。

SIGMADUAL – 半焊接板式换热器

板式换热器或技术上板式换热器是必不可少的，特别是对于制冷技术。

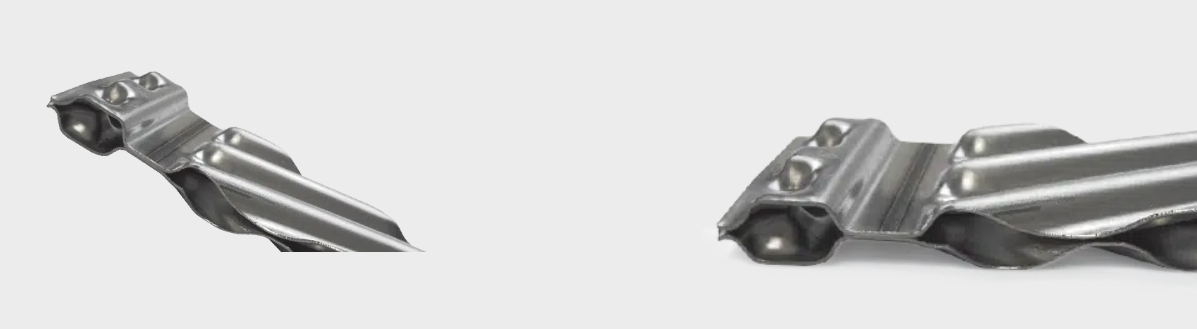

API Schmidt-Bretten SIGMADUAL 半焊接板式换热器的板片采用先进的激光焊接技术焊接而成。

产品侧的密封是通过在流道周围和通道周围进行激光焊接来实现的，这些焊接由标准弹性体（例如丁腈或 EPDM）以及 FPM 或 PTFE 涂层弹性体制成。

尽管该介质的通道也是激光焊接的，但服务侧的流道是用弹性体密封的。每个流道都可以进行检查和清洁。

通过热交换器板上通道区域的双焊缝进行产品分离，提高了操作安全性。

模拟密封板式换热器的模块化结构具有高度的灵活性。

通过可能的交换或添加 SIGMADUAL 模块，可以对其他操作条件进行较佳调整。

板式换热器或板式换热器是一种专门建造的换热器或换热器。

板式换热器的应用领域对所有工业领域都很有趣，特别是对于工业厂房、流程工业和制冷技术中的特殊应用。

应用领域

• 工业市场

• 汽车工厂

• 石油和天然气

• 工艺工业

• 化工

• 金属加工

• 石化

• 制冷

• 废水处理

操作参数

• 温度：-29°C 至 200°C

• 压力：真空至35巴

• 容量：较高达2000立方米/小时

• 连接口径：3英寸到14英寸，带有螺柱或法兰

技术参数

• 板材

• 标准：AISI 304（1.4301）、AISI 316L（1.4404）、AISI 316Ti（1.4571）

• 特种材料：AISI 904、SMO 254、镍合金、钛及钛钯合金

• 厚度：0.6毫米至0.8毫米

• 垫片

• 标准：丁腈橡胶垫、EPDM橡胶、氯丁橡胶

• 特种材料：HNBR、NBR-HT、FPM/FKM、丁基、PTFE涂层（SIGMACOAT）、食品工业认证垫片

• 安装方法

• SIGMAFIX无粘接垫片或粘接垫片

• 框架

• 喷漆碳钢

• 连接

• 标准：带有可选的304/316衬里的螺柱、法兰、FPT

• 特种材料：钛、SMO、哈氏合金和904L

• 法规和标准

• ASME、PED、ABS、LRS、GL、BV、GOST

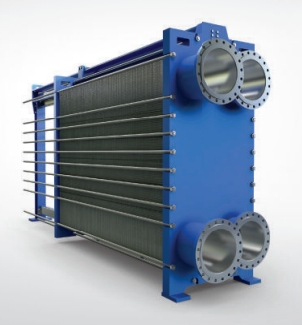

SIGMA - 垫片板式热交换器

板式热交换器使用堆叠在固定和可移动压力板之间的波纹板。由于几乎所有材料都用于传热，板式热交换器可以在较小的占地面积内拥有大量有效的传热表面。板式热交换器的热容量与大五倍的壳管式热交换器相同，这并不罕见。API SCHMIDT的板式热交换器采用优秀的设计特点，以确保长期性能和客户满意度。

性能说明

• 每块板上均压有独特的波纹图案，可确保整个表面的湍流和出色的流体分布，从而实现较高的总传热率

• 真正的逆流和高传热率使API SCHMIDT的板式热交换器能够经济地处理接近温度的要求

• 较高质量的垫片精确贴合板槽，实现可靠密封并易于维护

• 优秀的夹式垫圈设计确保装置关闭时正确贴合

• 双密封设计可防止两种工艺流体混合的可能性；泄漏检测功能可确保任何泄漏都排入大气

• 镀锌硬件可延长使用寿命

• 全螺栓结构，更易于维修

• 低体积流体滞留量可更快地响应加热和冷却需求，同时降低更昂贵的工艺流体的成本

• 可轻松扩展容量或应用全新应用

• 提供多种板材尺寸，适用于工业、暖通空调、电力或食品行业应用

应用领域

• 压缩机

• 流体动力

• 食品和饮料

• 饮料

• 酿造

• 乳制品

• 食用油

• 食品配料

• 糖类和淀粉

• 工业市场

• 空气干燥器

• 汽车工厂

• 商业船舶建造

• 区域供暖与制冷

• 暖通空调（HVAC）

• 石油和天然气

• 发电

• 发电厂设备

• 工艺工业

• 化学

• 金属加工

• 石化

• 制药、营养保健品和化妆品

• 制冷

• 表面涂层

• 废水处理

• 发电机

操作参数

• 温度：-29°C 至 200°C

• 压力：真空至30巴

• 容量：超过4,500立方米/小时

• 连接口径：较大达到DN500

技术参数

• 板材

• 标准：AISI 304不锈钢（1.4301）、AISI 316L不锈钢（1.4404）、AISI 316TI不锈钢（1.4571）

• 特种材料：AISI 904不锈钢、SMO 254、镍合金、纯镍、钛及钛钯合金

• 厚度：0.4毫米至1.15毫米

• 垫片

• 标准：丁腈橡胶垫、EPDM橡胶、氯丁橡胶

• 特种材料：HNBR、NBR-HT、FPM/FKM、丁基、PTFE涂层（SIGMACOAT）、食品工业认证垫片、AFM硬垫片，其他可选

• 安装方法

• SIGMAFIX无粘接垫片或粘接垫片

• 框架

• 喷漆碳钢或不锈钢（实心和夹层）

• 连接

• 标准：带有304/316衬里、法兰（ANSI、DIN）、食品连接件的螺柱

• 特种材料：钛、SMO、哈氏合金和904L，其他可选

• 法规和标准

• PED、ASME、ABS、LRS、GL、BV

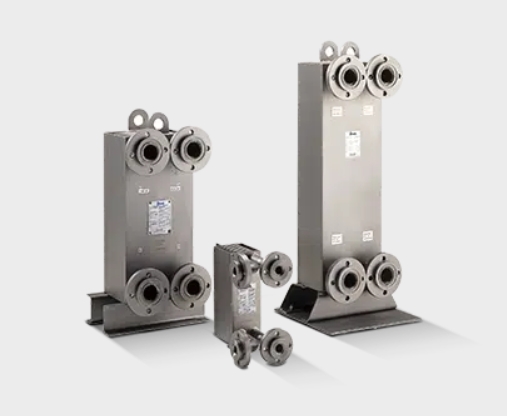

SIGMAWIG - 全焊接板式热交换器

API SCHMIDT的 Schmidt SIGMAWIG 全焊接板式热交换器系列是许多要求严格的工业应用中较紧凑、较坚固、较具成本效益的传热方式。

该换热器采用波纹板，以真正的逆流方向产生高度湍流。因此，在非常紧凑的设计中实现了高传热效率。由于尺寸较小且材料含量减少，焊接板式换热器可能是您应用中较经济的传热选择。

SIGMAWIG 结构可以显著扩展板式热交换器在新介质、温度和工作压力方面的应用。这种新型无垫片板式热交换器设计尤其可以控制具有腐蚀性或环境危险性的介质。无填料的 TIG 焊缝消除了泄漏和扩散的风险。这就是为什么在操作可靠性必不可少的领域越来越多地使用 SIGMAWIG 的原因：

• 适用于垫片式板式热交换器范围之外的液体和气体，特别是化学和制药行业

• 化学反应过程的控制

• 溶剂的冷却、加热或冷凝

• 去离子水的冷却和加热

• 化学或精炼工艺中的热回收

• 制冷剂的蒸发/冷凝

可靠的重型结构

热交换器设计的特点是板片采用计算机设计的“人字形”波纹，板片之间交替出现。这产生了坚固的一体化结构。将焊接板片组纳入压力框架有两种选择。板片组开口与压力框架的喷嘴连接，或用于频繁的温度波动。板片组和压力框架之间的密封由标准 O 形圈密封材料（如 EPDM）或特殊的高耐性材料（如 Viton 或 Kalrez）确保。其他技术中常见的垫圈被取消。

• 适用于垫片式板式热交换器范围之外的液体和气体，特别是化学和制药行业

• 有不同尺寸可供选择：ST 3、ST 12、ST18、ST 30、ST 40

• 设计紧凑，滞留量小

• CFD 设计和优化的高性能板材设计

• 压力框架采用涂漆碳钢螺栓固定或采用全焊接不锈钢压力框架

• 工作温度高达 250°C

• 工作压力高达 25 bar

应用领域

• 流体动力

• 食品和饮料

• 食用油

• 工业市场

• 汽车工厂

• 移动设备

• 石油和天然气

• 发电

• 发电机组

• 工艺工业

• 化学

• 金属加工

• 石化

• 制冷

• 表面涂层

• 废水处理

操作参数

• 温度：-40°C 至 300°C

• 压力：真空至25巴

• 容量：高达450立方米/小时

• 连接口径：1英寸至6英寸，螺柱或法兰

技术参数

• 板

• 标准：AISI 304不锈钢（1.4301）、AISI 316L不锈钢（1.4404）

• 特种材料：AISI 904L不锈钢（1.4539）、SMO 254、镍合金、钛及钛钯合金

• 厚度：0.6毫米

• 框架

• 喷漆碳钢或不锈钢

• 连接

• 标准：AISI 316TI（1.4571）

• 特种材料：镍合金、钛

• 法规和标准

• ASME、PED、GOST、GB

产品应用领域：

化工、能源、食品
