品牌介绍：APPLIED KILOVOLTS

Applied Kilovolts Ltd 总部位于英国苏塞克斯，为全球分析仪器客户、实验室和研究机构生产关键部件。Applied Kilovolts 隶属于 IMI plc 的 IMI Adaptas 部门。

Applied Kilovolts 拥有为您的科学仪器设计高性能高压电源的专业知识。这种专业知识是通过超过 35 年的设计应用/平台专用高压电源的经验获得的。Applied Kilovolts 在电源方面的专业知识与APPLIED KILOVOLTS姊妹公司在离子探测器设计方面的专业知识相得益彰。

APPLIED KILOVOLTS为您的组织带来通过创新和绩效赢得的承诺、奉献和专业精神，并将转化为您的产品并体现APPLIED KILOVOLTS公司诚信、尊重和优秀的价值观。

产品类型：

一般用途

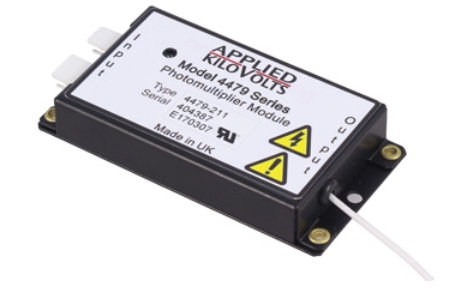

2W 微型光电倍增管/APD 模块 4479 系列

应用：光电倍增管和雪崩光电二极管

• 300V、600V、800V、1kV 和 2kV 版本

• 正负极性选项

• 远程电压编程或电位器设置

• 电压监视器和电流监视器

• 闪络和短路保护

• UL 认证和 CE 标志

电气规格

12V 类型

• 输入电压范围: +11V 至 +15V DC。5 秒内较大输入电压浪涌为 18V。

• 输入电流: 满载时为 400mA，零负载时（12V）为 125mA。

• 输出控制: 0 至 +5V，用于 0 至 100% 额定输出电压，输入阻抗 Z = 1MΩ。较大斜率为 50V/mS（典型值）。

• 固定参考输出: +5V ±0.05%。较大电流为 3mA，温度系数为 50ppm / °C。

• 可变参考输出: 0 至 +5V，多圈电位器。

• 电流和电压监视器: 0 至 +5V 表示输出电流 / 电压的零至 100%，精度为 ±1%。源阻抗为 10KΩ。

24V 类型

• 输入电压范围: +22V 至 +28V DC。5 秒内较大输入电压浪涌为 32V。

• 输入电流: 满载时为 250mA，零负载时（24V）为 100mA。

• 输出控制: 0 至 +10V，用于 0 至 100% 额定输出电压，输入阻抗 Z = 1MΩ。较大斜率为 50V/mS（典型值）。

• 固定参考输出: +10V ±0.05%。较大电流为 3mA，温度系数为 50ppm / °C。

• 可变参考输出: 0 至 +10V，多圈电位器。

• 电流和电压监视器: 0 至 +10V 表示输出电流 / 电压的零至 100%，精度为 ±1%。源阻抗为 10KΩ。

共同的电气规格（12V 和 24V 输入类型）

• 高频纹波: 1mV 峰峰值（典型值）。

• 低频噪声: 4mV 峰峰值（典型值）。

• 线路调节: 输入电压范围内<20ppm。

• 负载调节: 零负载至满负载<20ppm。

• 漂移（预热 1 小时后）: 任意15分钟内<15ppm，任意8小时内<50ppm。

• 温度系数: 较大额定输出时 <50ppm / °C。

• 保护: 防输出短路（电流限制为较大值的 110%）。输入具有防极性反接保护。

• 安全认证: UL1950 和 CE 标志。

机械规格

• 尺寸（长 x 宽 x 高）: 95.2 x 49.0 x 15.0 毫米（3.75 英寸 x 1.94 英寸 x 0.6 英寸）。88.8 毫米（3.5 英寸）中心处有 2 个安装孔。

• 重量: 约70克（2.5 盎司）。

• 输入/控制（连接器）: 2 个 (4 路和 5 路) 0.1 英寸间距（Molex）连接器。

• 输入/控制（引脚）: 2 组 4 个 0.1 英寸间距销，请参阅下图了解位置。

• 输出: 飞线，RG178B/U 电缆长 0.5m (19 英寸)，也可与 RG58 或其他类型一起特别订购。

可逆电源

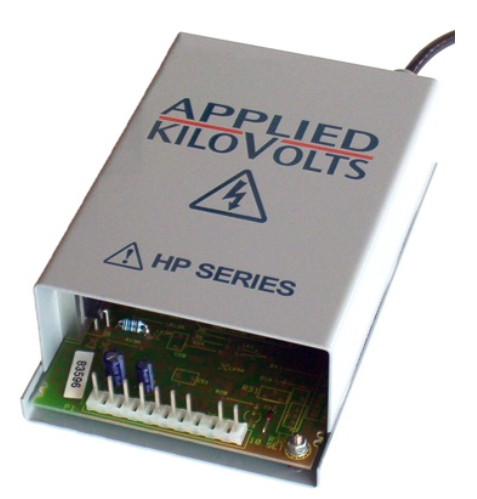

精密高压模块 HPR 系列

应用：光电倍增管、质谱仪、电子显微镜、核仪器、微通道板

• 0.5kV、1kV、2.5kV、5kV、10kV、15kV、20kV 和 30kV

• 高稳定性、低纹波

• 高频场效应晶体管振荡器

• 外部可编程或内部控制（选项）

• 24 小时磨合

• 低辐射磁场

• 正、负和远程可逆版本

该系列精密高压模块具有输出，可为光电倍增管、电子枪、核能和其他应用提供低纹波、高稳定性高压源。输出电压由内部电位器或外部 10 伏模拟控制电压控制。这些单元与中等稳定性KS和 100 瓦HW系列引脚兼容。

所有设备均具有短路保护功能，并使用成熟的线性调节器技术来驱动高频 FET 振荡器和铁氧体高压升压变压器。电源由保守额定元件构成，其可靠性通过多年现场操作获得的信息得到进一步增强。

电压范围为 1kV 至 30kV，可提供正、负和电可逆输出。此可逆 HPR 版本具有锁存输出，并且仅当输出设置为零时才能更改。请参阅HPZ系列以了解零交叉可逆（双极）装置。

APPLIED KILOVOLTS生产了大量此类装置的特殊版本，并很乐意与您讨论您的应用。

电气规格

规格

• 输入电压: +24V 直流电 ±10%，小于1A。负输入端共用 HV 地返回。

• 输出电压: 见上表。

• 线路调节: 对于输入电压变化1伏特，较大电压的不足10ppm。

• 负载调节: 对于从100uA到较大负载变化的不足10ppm（在较大电压下测量）。

• 过载保护: 防止电火花和短路。重新进入电流限制。

• 温度系数: 25ppm/°C 或更好。

• 漂移: 典型每小时0.01%，在恒定输入电压、负载电流和环境温度下预热1小时后测量。

• 控制: 10V 模拟信号。（0至+10V对应输出零至较大，容许误差 ±2%）。输入阻抗 >100KΩ。可选 - 内部或外部电位器控制。

• 读数: 电压监视器：0至+10V 表示输出零至较大，容许误差 ±2%（源电阻为10kΩ）。

• 堆返回 - 电流监视器: 所有型号均可选。注意：简单的堆返回电流监视器包括内部使用的反馈电流。

• 精密电流监视器: 所有单极型号、HP020R 和 HP030R 型号均可选。功能代码 'IP'。0至10V 表示输出零至较大，容许误差 ±2%，偏移 ±0.1% 满量程。注意 - 精密电流监视器去除内部使用的反馈电流，缓冲并调整输出。

• 工作温度: 0°C 至 +50°C。

• 存储温度: -35°C 至 +85°C。

• R.F.I.: 钢壳以降低辐射磁场。

• 同步: 振荡频率可锁定到合适的外部频率。

机械规格

• 固定: HP001R、HP2.5R、HP005R 型号带有 M4 螺柱。

• 输出: 通过0.5米屏蔽电缆（HP020R、HP030R 为1米）。注意：缩短电缆长度可能会增加纹波电压。

• 输入连接器: Molex 12针插座，附带配对连接器。

快速切换

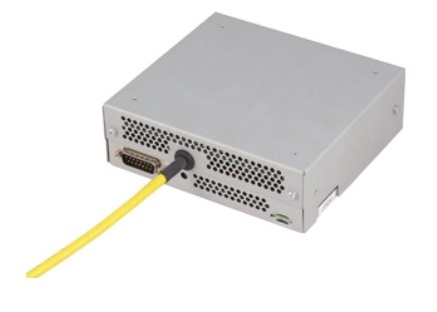

快速极性切换高压模块 SC 系列

应用：质谱仪电喷雾电离源和大气压化学电离源

• 恒压 ESI：±5kV 或 ±8kV 类型 @ 500μA / 300μA 和 2μA，适用于纳米喷雾应用

• Tru-Current™ APCI：<2μA 至 ±50μA，具有可调顺从电压

• 10mS 或 50mS 类型内快速极性切换（受负载电容和 V/I 范围限制）

• 真正的零伏交叉

• 防短路和闪络，全屏蔽金属外壳，具有良好的 EMI 抗扰度

电气规格

规格

• 输入: +24伏特直流电 ±10%，小于1安培。0伏特输入公共接地返回和机箱。

• 输出，电压/电流: 见上表。

• 纹波: <0.1% 峰峰值

• 线路调节: 对于±10%输入变化，额定输出的<300ppm。

• 负载调节: 在额定输出时<0.5%。

• 温度系数: 在额定输出时<100ppm/°C。

• 漂移（预热1小时后）: 每小时100ppm，8小时内200ppm。

• 控制: V用于CV和C用于CC选项。0至+5V模拟输入，用于额定的负或正输出，精度 ±2%，输入阻抗100KΩ。

• 符合输入: CV选项的电流，CC选项的电压。0至+5V模拟输入，用于额定输出，精度 ±2%，输入阻抗100KΩ。用户可访问的预设电位器，0至+5.1V可用（引脚3）。

• 模式输入（RCD类型）: TTL：高=恒定电压，低=恒定电流，内部+5V上拉。

• 电压和电流监视器: 0至+5V（nA类型为10V），用于额定的负或正输出，精度 ±2%，输出阻抗10KΩ。

• 极性输入: TTL：高=正，低=负，内部+5V上拉。

• 安全: 符合EN61010-1:2001（存储电荷<45uC）。

机械规格

• 尺寸: 146 x 133 x 48 毫米（5.75” x 5.25” x 1.9”）

• 重量: 约1200克（2.6磅）

• 安装: 6个M3盲孔

• 输入和控制: 15针“D”连接器

• 输出（未终端电缆）: 仅CV类型：0.75米同轴电缆。CC和纳安监视器类型0.75米三轴电缆。

• 环境规格

• 操作温度范围: +10至45°C，仅用于室内使用

• 存储温度范围: -10至+75°C

• 操作海拔: 2000米

• 存储海拔: 1800米

• 操作湿度: 在31°C以下80%，线性减少至40°C时50%相对湿度

• 存储湿度: <95%相对湿度，无冷凝

• 污染: II类污染

产品应用领域：
