品牌介绍：ARATRON

自 1971 年以来，Aratron 一直为瑞典制造业提供线性系统和传动装置。这不仅使ARATRON成为市场上最重要的应用专家之一（代理了许多领先品牌），而且对于任何寻求适合自己的产品的人来说，这也是显而易见的选择需要，而不是相反。

产品类型：

滚珠丝杠

带方形螺母的滚珠丝杠

ARATRON的库存系列包括带方形螺母 (SSV) 的滚珠丝杠，可实现轻松紧凑的安装。

库存直径为 16-32 毫米，间距为 5 或 10 毫米。精度等级 C7 (0.05/300mm)，节距精度和螺母间隙较大为 0.04 毫米或 0.07 毫米，具体取决于尺寸

螺旋千斤顶

带滚珠丝杠的千斤顶

对于高速和长使用寿命的操作，滚珠丝杠优于梯形螺纹。由于其效率更高，可以减少电机的功率需求并增加间歇操作。

ARATRON的滚珠丝杠升降机具有内置安全螺母，作为公制型号的标准配置。它们的螺母中还有一个内置密封件，可防止灰尘进入。

滚珠丝杠升降机有公制或英制尺寸可供选择。

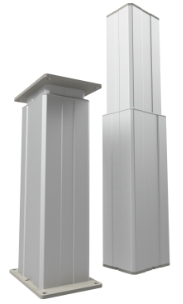

升降柱

D系列D12/D23

D系列升降柱配备双霍尔传感器，是轻工业和家具应用的较佳选择。该系列提供两种型号：D12，兼容RK Rose+Krieger的型材系统，以及更紧凑的D23型号。D系列具有多种行程长度，旨在满足您的特定需求。

特点

• 推送功能

• 大管道的电缆出口

• 双霍尔传感器

• 限位开关

选项

• 标准或轮廓板

• 大管道的电缆出口（长/短侧）

• D12的小管道电缆出口

技术数据

直线轴承

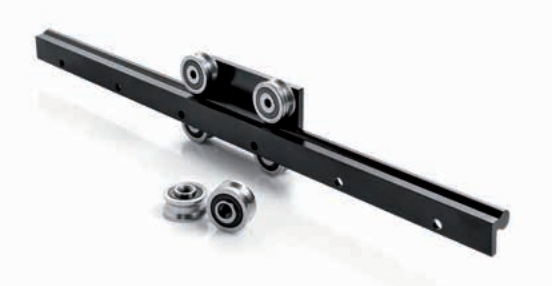

O 型导轨 FXRG

O-Rail - 独特的组装可能性

O-Rail滚轮线性系统因其独特的导轨形状而提供较大灵活性，三个轨道以90°相互排列，每个轨道上都可以滑动R..43G系列的滚轮。使用单个导轨、两个或更多平行导轨，可以形成多种组合，满足线性运动的特定需求，并提供优秀的自对准能力。O-Rail采用高强度钢材制造，并经过硬化处理，以进一步提升性能和耐用性。

O-Rail旨在成为一个强大而简单的多功能线性系统，适用于较大处理和自动化应用。该系统易于组装，即使在不平整的表面上也能实现平稳运动。

一般特性

• 新几何设计：接触区域采用哥特式拱形轨道

• 优越的滑动性能

• 非常低的摩擦

• 长使用寿命

• 更大的载荷能力

• 设计紧凑

• 新型滚轮：双排轴承，外环厚度增加，采用哥特式轮廓和精加工轨道

• 增加载荷能力

• 延长使用寿命

• 极低噪音

• 高速运转

• 硬质橡胶侧封以防尘

• 黑色氧化技术：ROLLON-NOX与微浸渍，提供高耐腐蚀性

• 自对准系统：使用两个平行轨道时，能补偿纵向和横向的大组装误差

• 允许在不精确的结构上安装，如焊接构件或铝框架结构

• 安装无需加工固定表面

• 成本节约：易于快速组装

• 专利工艺：Rollon-Nox进一步改善轨道材料，采用深层氮化和后氧化黑色热化学硬化处理以有效防腐

• 极高的硬度

• 重载能力强

• 极低磨损

• 有效的防腐保护

• 光滑的黑色表面

配置

FXRG系统在使用两根或更多平行轨道时，提供广泛的配置选项。根据所需的载荷和力矩能力/方向，可以使用更多的单滚轮和标准滑块，以实现独特的自对准系统。

技术说明

安装配置

• 同心滚轮：应朝向径向载荷方向定位。注意！单滑块配置将在FXRG轨道的纵向轴线周围旋转±5°，无法承受任何Mx力矩。建议在同一轨道上有两个以上滚轮且承受较大径向载荷时，仅使用两个同心滚轮（如示例图所示），其他则应为偏心滚轮。

• 定位要求：滚轮的数量和方向应根据主要载荷进行配置。始终建议将滚轮定向，使主要载荷径向施加，以提高径向载荷能力。

• 固定要求：滚轮必须固定在一个坚固、平坦的金属表面上，使用锁定扭矩为22 Nm的固定螺丝。紧固螺丝时，应使用六角扳手稳固住滚轮，对面持有螺纹的侧面。

• 偏心滚轮：建议在螺丝头下使用弹簧垫圈，以确保滚轮稳固并便于在最终锁定前进行微调。预载调整也可以通过检查可动部件的插入力Fi进行。通常，良好的Fi调整应使插入摩擦在2-10 N之间。

• 调整方法：要增加或减少Fi，请在与载荷方向相反的偏心滚轮上施加力。

润滑

滚轮销润滑

• 滚轮内部的轴承为终身润滑。为了达到计算的服务寿命，润滑剂膜应始终存在于滚动接触面之间。

轨道润滑

正常条件下的适当润滑：

• 降低摩擦

• 降低磨损

• 通过弹性变形减少接触表面的负载

• 降低运行噪音

连接轨道

• 如果需要较长的导轨，可以将两根或多根轨道连接到所需长度。连接轨道时，确保图25中所示的注册标记正确对齐。这些标记是为连接轨道的并行应用而专门制造的，除非另有说明。

一般信息

• 单根轨道的较大可用长度在表4（OR-6页）中标出。更长的长度可通过连接两根或更多轨道实现。Rollon会将轨道端面加工成直角并进行标记。在承重结构中需要两个额外的螺纹孔（见图26）。为确保滑块在接缝处平稳过渡，请遵循下一页的安装程序。有关结构孔、所需额外螺钉和对准装置的信息，请参见下表7。

连接轨道的安装

在承重结构中做好轨道的固定孔后，可以按以下程序安装连接轨道：

1. 将各个轨道固定在安装面上，紧固所有螺钉，最后一个螺钉留在轨道接缝处未紧固。

2. 安装端部固定螺钉，但不紧固。

3. 在轨道接缝上放置对准装置，均匀紧固两个锁定螺钉，直到轨道对齐。

4. 检查两根轨道的背部是否均匀放置在安装面上。如果形成间隙，需进行垫片调整。

5. 轨道底部应在过渡区域得到支撑。如有间隙，需用垫片关闭，以确保轨道端部的正确支撑。

6. 通过对准装置的孔插入钥匙，并紧固轨道端部的螺钉。

7. 从轨道上拆除对准装置。

伺服驱动器

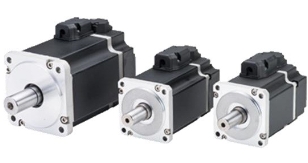

伺服电机E1

技术规格

• 转速: 高达 6000 RPM，基于型号

• 编码器分辨率: 23 位

• 伺服控制带宽: 高，确保精确的电机角度定位

• 安装接口: 快速便捷

• 额定输出: 50W 至 2KW

• 防护等级: IP65

• 可选配置: 刹车和钥匙

应用领域

• 半导体

• 自动光学检测

• 生物测序

• 实验室自动化

• 激光/等离子切割

• 增材制造

• 3D 打印

• CNC 部件进料/定向

• PCB 组装

力矩电机

内转子力矩电机

DMS 转台是完整的旋转装置，可快速安装。极其坚固的离合器与优质伺服放大器相结合，提供异常平稳和精细的电机控制。

典型特征

• 具有旋转内部结构

• 分辨率 4,320,000 脉冲/转

• 较大扭矩从 9.3Nm 到 450 Nm

• 较大轴向力从 3700N 到 8000N

• 内置交叉滚子轴承，精度高、刚性好

• 定位精度 +/- 25 角秒（误差补偿后可能为 +/- 10 角秒）

• 重复精度 +/- 2.5 角秒

使用领域

• 半导体设备 - 带拾放功能的自动化解决方案

• FPD设备 - PCB设备 - 机床

产品应用领域：

自动化、包装、医疗、汽车、矿业、冶金、机械
