品牌介绍：ARMATEC

Armatec 解决了水、加热、冷却和工艺方面的技术难题。期待鼓舞人心的理念、称职的员工、顺畅的贸易路线和长期的可持续性。

ARMATEC在流动技术方面的不同概念展示了智能解决方案，并成为灵感和丰富经验的源泉。Armatec 的每项技术解决方案通常都基于一个可以适应客户需求的概念。这一旅程需要ARMATEC的员工将对产品的深入了解与对技术系统的广泛了解相结合。

该公司成立于 2003 年，但ARMATEC拥有 70 多年的行业经验，并在北欧市场代表 Alfa Laval、Bernard Controls、Flowserve、LESER 和 Reflex 等强大品牌。ARMATEC在瑞典、挪威、丹麦和芬兰开展业务，归 Ernströmgruppen 所有。Armatec 的收入为 10 亿瑞典克朗，拥有 250 名员工，其中 60 名在哥德堡总部工作。

产品类型：

阀门

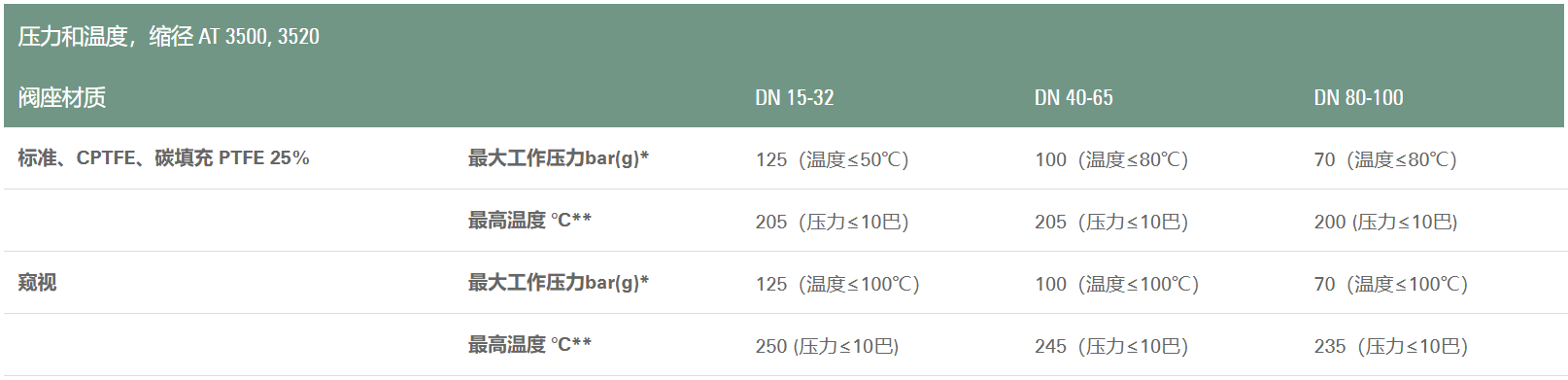

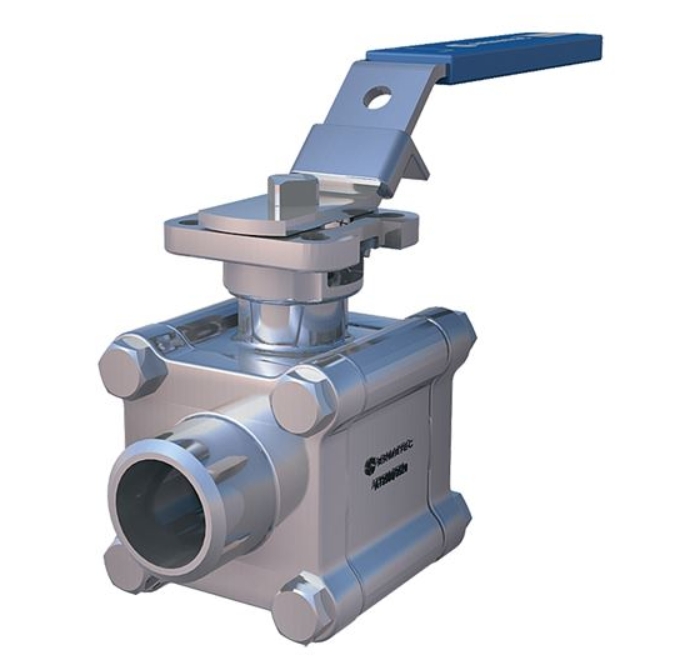

球阀 AT 3500、3520

不锈钢/CPTFE 缩径球阀，带焊接端或螺纹和安装法兰，用于执行器。适用于执行器。三件式结构，便于维修和保养。

• 尺寸范围：DN 15 至 100

• 肺动脉：125 至 64

• 温度范围：-30℃至+260℃

• 材料：不锈钢

应用范围

• 碱性溶液、酸性溶液和盐溶液

• 溶剂和酒精

• 液化石油气、天然气和石油产品。

• 热水和冷水、压缩空气。

• 饱和蒸汽

质量保证

根据 SS-ISO 5208 进行测试。泄漏等级 A 适用于此阀门类型。

阀门通过了 TA-luft 认证，SS-EN 10204 类型 2.2 和 3.1，订购时必须指定。

CE标志

阀门符合 PED、AFS 2016:1（压力设备指令）的要求，符合类别 III、流体组 1 和 2。DN 25 尺寸满足 PED、AFS 2016:1 的 § 8。

表面

主体和球体的标准表面光洁度低于 3.1 µm。可应要求提供更精细的表面光洁度。

规格

• 身体：不锈钢 1.4408

• 球：不锈钢 1.4401

• 阀杆：不锈钢 1.4401

• 阀体垫片：聚四氟乙烯 (PTFE)

• 座环：PTFE，碳填充

• 阀杆密封：PTFE，玻璃增强

• 阀杆垫圈：PTFE，碳填充

• 定心环：PTFE，玻璃增强

• 端件：不锈钢 1.4409

• 杠杆：不锈钢

功能与设计

• 三片式球阀便于维修和保养。

• 当阀门处于打开位置时，焊接阀门后无需拆卸或更换垫圈。

• 均质浮动球可实现紧密关闭和低压降。

• 自补偿阀杆填料即使在高操作频率下也能保证阀门紧密。防爆

• 阀杆设计可防止阀杆在压力锤下爆裂。

• 执行器安装法兰符合 ISO 5211 标准。

• 维修和保养时无需拆卸阀门。

• 大于 DN50 的阀门具有圆形阀体和安装法兰。

技术信息

自动化

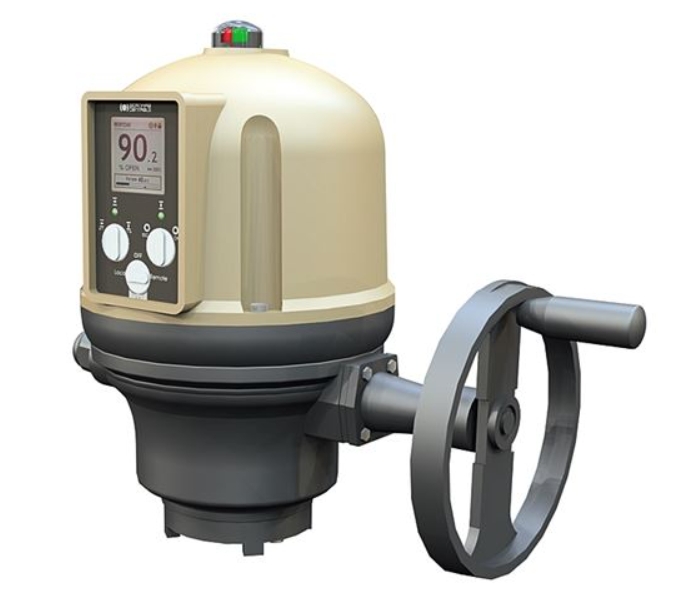

电动执行器 AT 3941 (100-800 Nm)

电动执行器用于开/关或控制球阀、蝶阀或需要 90° 旋转的地方。

• 扭矩：100 Nm 至 800 Nm

• 电源：电压 230V、3x400V 或 24VDC

• 阀门：AT3502、AT3507、AT3533S、AT3534S、AT3542、AT3547、AT3582、AT3585、AT3590、AT2282、AT 2310-2319、AT2270B

应用范围

防风雨执行器，用于球阀和蝶阀的开关或控制。扭矩 45-150 Nm。

AMA 文本

UEC.11 阀门执行器，电动，双位，无弹簧复位

执行器 Bernard Electrical AT 3900，90°。操纵球阀、蝶阀和旋塞阀。

质量保证

CE 标志

EC 指令 2004/108/EC、2006 /95 /EC 并满足 EN 61000-6-4、EN 61000-6-2、EN 60034-1 和 EN 60529。

达到 IP 67 等级。

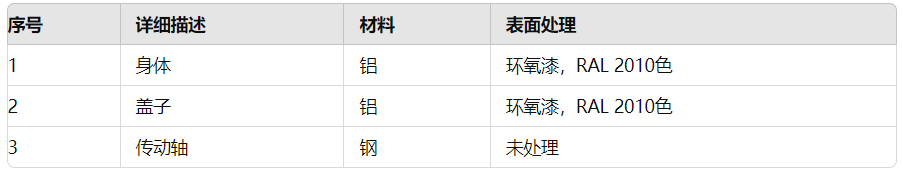

规格

尺寸和重量

功能与设计

标准版本

可逆执行器有四种尺寸，用于 0-90° 运动，可通过凸轮、机械端部止动件和/或扭矩开关组合进行调节。

执行器是电动机与热过载保护和自锁持久润滑蜗轮的紧凑组合。标准配置为手动紧急操作和位置指示器。

与配件相关的执行器安装尺寸符合 ISO 5211。

设计寿命为 20 000 次开/关循环或 300 000 次调节启动。根据 EN 15714-2 A 类和 B 类进行测试

性能

• 电机工作制：S4-30% ED. 12（开关式），S4-50% ED. 12（定位/调节式）

• 防护等级：IP68

• 温度范围：-20°C 到 +60°C

• 防止冷凝加热器：有

• 过载保护：热保护器

• 齿轮：持久润滑齿轮

• 齿轮：

• 电缆入口：2个，M20x1.5（用于开关），3个（用于调节）

• 端部位置开关：250VAC-5A / 48VDC-2.5A

• 扭矩：是，250Nm及以上

• 端子板：8个连接

安装

• 在使用执行器的所有操作过程中，必须断开电源。

• 执行器必须按照接线图连接。

• 每个执行器必须由单独的开关或继电器触点供电，较小 16A，以防止执行器之间的交叉供电。

• 在室外安装时，执行器应该用屋顶或盖子保护，或者选择防护等级为 IP67 的执行器。

• 应避免电机向下安装。

• 使用控制单元的手轮将阀门转到中心位置。参见设备顶部的指示。

• 务必连接加热器。

• 检查执行器是否将阀门转到所需的方向。

• 正确的限位开关（打开或关闭）应切断电机电流。

• 电缆入口必须至少符合设备的较低防护等级。

• 请参阅启动、存储和维护说明。

标记

• 物品编号、制造商、序列号、电压和电流。

• 接线图在交付时放置在电机旁边。

计量

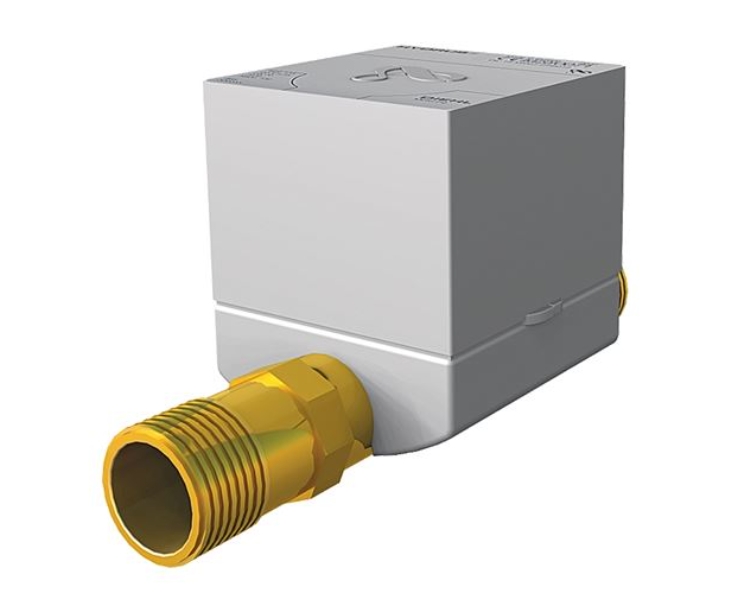

水表 AT 7450A

测量冷热水，测量精度极高。水表是一种静态水表，它基于超声波原理测量流量。水表没有可移动部件，因此在整个使用寿命期间都能保持其准确性。读数记录在集成电子寄存器中，可以通过有线 M-Bus 或无线 M-Bus (OMS) 进行通信。

• 尺寸范围：G 3/4 至 G 2

• 肺动脉：16

• 温度范围：+1℃至+70℃

• 材料：黄铜/复合材料

应用范围

通过显示总消耗量的数字显示器测量冷热水。使用领域是对精度要求高的应用，仪表数据如瞬时流量和峰值流量与泄漏指示相结合。仪表的测量原理基于超声波原理，其中没有可移动部件（静态流量计量）。仪表消耗量以电子方式记录，并集成远程读数，可选择有线 M-Bus 或无线 M-Bus 通信（OMS）。

程序文本

UGE.35 流量计，管道安装数字显示，累计值。

冷自来水表 AT 7450A-....，Q 3 .... m 3 /h，DN ....，PN16，复合。包括通过有线 M-Bus 或无线 M-Bus 进行远程读取。

质量保证

2004/22/EC (MID)、CE、EN 14154:2007、OIML R49:2006。饮用水认证 KTW/DVGW (D)、WRAS (UK)、ACS (F)

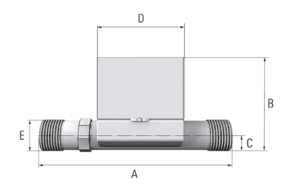

尺寸

功能和设计

该水表为超声波水表，精度比为 R400。这意味着该水表即使在低流量和整个流量范围内也能进行非常彻底的测量。该水表配有电子计数器，由电池供电，在正常运行条件下使用寿命长达 15 年。该水表没有可移动部件，因此几乎无需维护。它不受气泡、沙子、颗粒或网络特定特征（如压力下降或过载流量）的影响。

该仪表更新频率高，功耗低。仪表设计允许将仪表安装在任何位置，但前提是安装时流量箭头应与流动方向一致。

远程读取方式包括有线 M-Bus 和 wMbus（无线 M-bus）。有线 M-Bus 波特率为 300-2400 bp，符合 EN 13757。无线 M-Bus 协议支持 OMS。信号功率为 25 mW，信号强度为 12 dBm。

数据

• 表体材质：黄铜 CW617N

• 冷水温度范围：0.1摄氏度至70摄氏度

• 环境温度：5 oC 至 35oC

• 公称压力等级：16号公告

• 机械环境类：M2 符合 MID 标准，固定安装，振动极小

• 机电环境类：E1 和 E2 按照 MID、住宅和商业地产

• 防护等级：IP68

• 工作温度：-15 o C（较小流量 100 l/h 以防止冻结）较高可达 + 60 o C

• 远程抄表电台：

• 无线 wM-Bus 模式 T enl. EN13757-4

• T1 模式，OMS

• 有线 M-Bus

• 无线电频率：868 MHz（标准）

配件和选件

• 联轴器和控制台

• 从 Q3 2.5 到 Q3 4 190mm 的过渡阀

• 可根据要求提供其他长度

• 安装附件、控制台和平行联轴器参见 AT 7358、7359、7360 的产品说明书

• 客户特定的序列号、条形码、标识印在仪表顶部/侧面。

为了通过 wM-Bus 或有线 M-Bus 进行远程读数，电表需要连接到 M-Bus 主单元/网关。

安装

仪表主体可安装在任何位置，不受流向影响，不会影响其气象特性。仪表测量原理基于超声波原理，安装时激活。周围工作温度应在 +60°C 至 -15°C 之间（假设较小流量为 100 l/h 以防止冻结）。

为确保长期运行，安装应始终与水表控制台一起进行（见附件）。应始终在控制台的输入和输出端安装截止阀。

水表后的回流保护应为保护模块类型 EA（可控止回阀）AT 1159，并在输入端安装截止阀，或者在水表的输出端安装筒式止回阀 AT 7059。

在安装水表之前，冲洗管道非常重要。

维护和备件

使用电表注册计数器对家庭消费进行计费时，应按照 Swedacs 法规 STAFS 2007:2 进行，这意味着定期控制（电表修订）的间隔对于 Q3 4 较长为 10 年，对于 Q3 10-16 较长为 5 年。控制和修订由经认可的控制机构电表车间执行。

该仪表无可移动部件。锂电池的使用寿命在正常操作条件下可长达 15 年。电池不可更换，但可拆卸回收。

储罐和容器

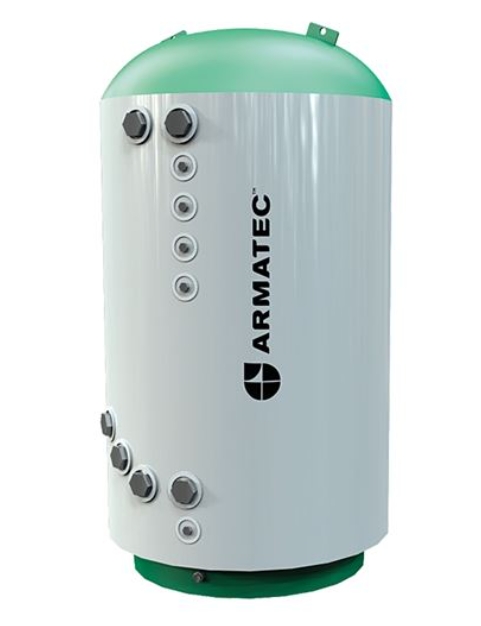

蓄能器罐 AT 8520A

应用范围

• 用于储存/加热自来水。

• 罐体较大压力/温度为 10 bar/110°C。

AMA 文本

• PLD.2 液体介质压力容器

• 单护套储罐 AT 8520A... 容积 .... 升，带有自来水箱，材质为铁素体/耐酸不锈钢。

质量保证

• 符合 AFS 2016:1 §8 中的要求，因此不能贴有 CE 标志。

材料规格

• 水箱 (AT 8520A300 + AT 8520A500)：不锈耐酸钢 EN 1.4521

• 水箱 (AT 8520A750 - AT 8520A4000)：不锈钢耐酸钢 EN 1.4404

• 隔离：100mm聚氨酯+镀锌板

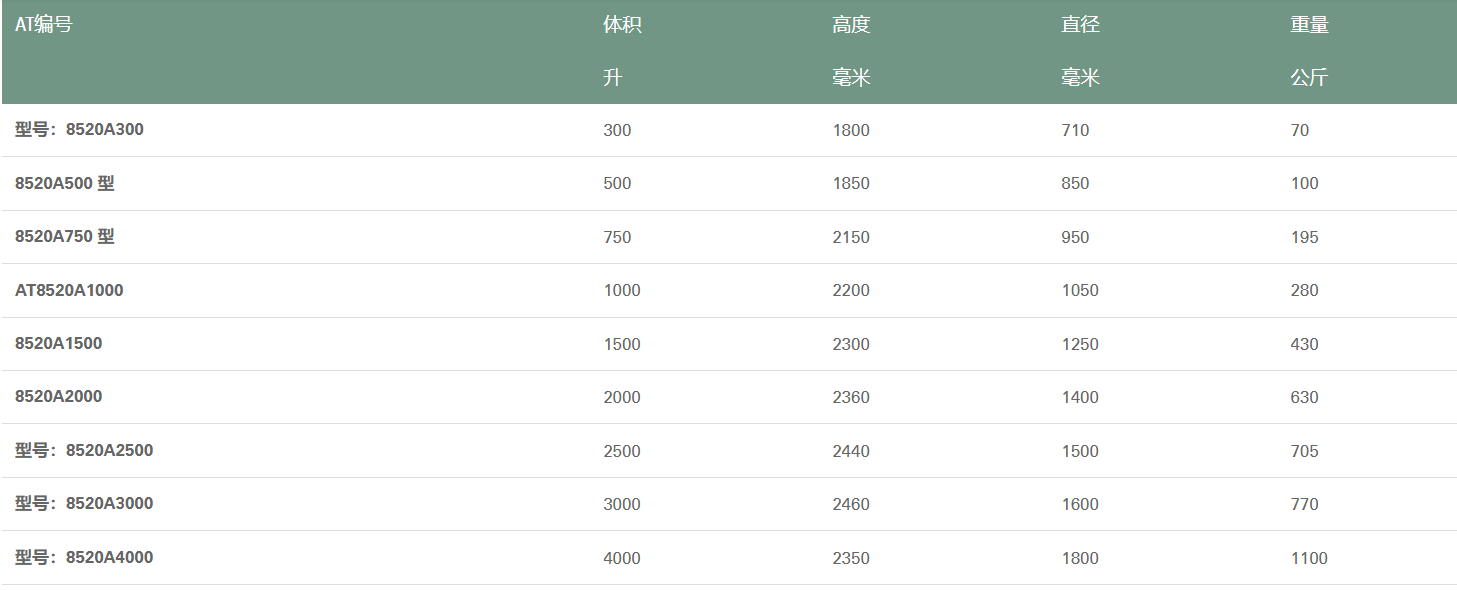

尺寸和重量

功能和设计

储水箱由铁素体/耐酸不锈钢水箱组成，容量为 300-4000 升。标准配置包括电源盒连接。

能源绩效

安装

储水箱安装在平坦的地面上。在接通较终加热筒的电源之前，将水箱注满水非常重要。

维护和备件

如果水箱已安装但未使用，则必须每周用水冲洗一次。否则，该产品无需维护。

分离器

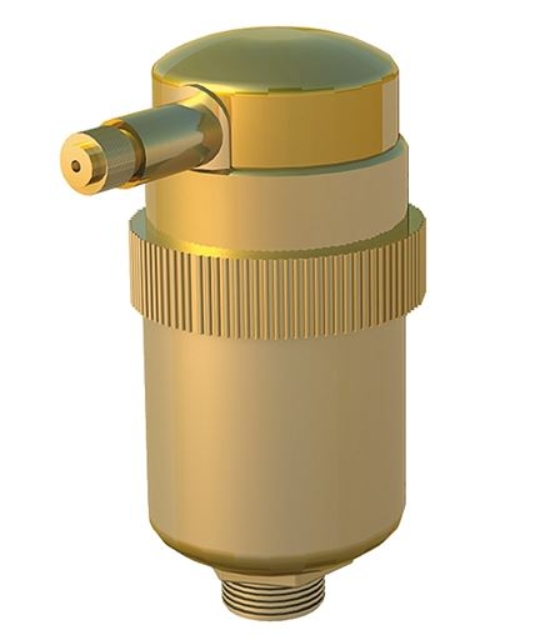

空气分离器 AT 8050B

应用范围

用于流体为水的加热和冷却系统的自动空气分离。如果控制和监督增加，可以安装在水/乙二醇和水/乙醇混合的系统中。该阀门不应在水/盐混合的系统中使用。也可用于工作温度高达 150 °C 的太阳能加热系统。

程序文本

• PSF.1412 自动空气分离器

• 自动空气分离器 AT 8050B... 黄铜材质，PN10，150 °C，防尘。配有截止阀 AT 3640-...

质量保证

符合 AFS 1994:4 §8 且不应带有 CE 标志。所有提取器均经过密度测试。

材料规格

• 浮子室及上部：黄铜 2.0402

• 漂浮：聚甲基戊烯PMP

• 防漏性能中的分离机制：黄铜 2.0401

尺寸及重量

功能和设计

当气泡流入浮子腔时，液位会下降，浮子会下沉。当通过下行链路连接到分离机构的浮子达到一定水平时，分离阀中的阀座和销钉之间会形成间隙。这使得空气可以自由流出。当水位再次上升导致浮子上升时，该机构将关闭。

分离阀的外部有一个外螺纹，上面安装有一个盖子。它有一个软密封，当顺时针旋转盖子时，可以关闭自动分离。因此，必须将带有长孔的盖子从关闭位置旋转两圈，才能使自动空气分离工作。

技术信息

只能用于转移系统中的自由气泡。由于高压或低温，自然溶解在流体中的气体无法被提取。这种气体只能通过真空脱气机 AT 8080S 来获得。请参阅单独的产品说明书。

安装

安装在高处或有自由空气的其他地方。为了正确运行，分离器应垂直安装，连接处向下。注意，在安装过程中，必须可触及该处以便控制和清洁。为了真正保证可达性，应在分离器前安装一个球阀（如 AT 3640）作为截止阀。在出现操作问题时，可以关闭此阀门，并且可以拆卸、清洁和重新组装空气分离器，而不会干扰设施的其余部分。

维护和配件

为了确保分离器的安全运行和功能，应定期对其进行控制。使用推荐的分离器前截止阀 3640，可以轻松完成此操作，而不会对系统的其他部分造成干扰。即使自动分离器质量较高，也不可能 100% 保证完全无故障运行。问题通常是由系统或冷却中的污染物引起的。没有备件可用。如果出现操作问题，尽管进行了清洁，也需要更换整个空气分离器。

工业泵

真空泵PLC

• 肺动脉：3 立方米/小时至 450 立方米/小时

• 温度范围：33 毫巴至 1013 毫巴

应用范围

• 抽空并泵送干燥气体和饱和蒸汽。

• 典型行业是化学、制药、食品、塑料和橡胶工业。

• 真空用于蒸馏、干燥、脱气、灌装和煮沸。

设计

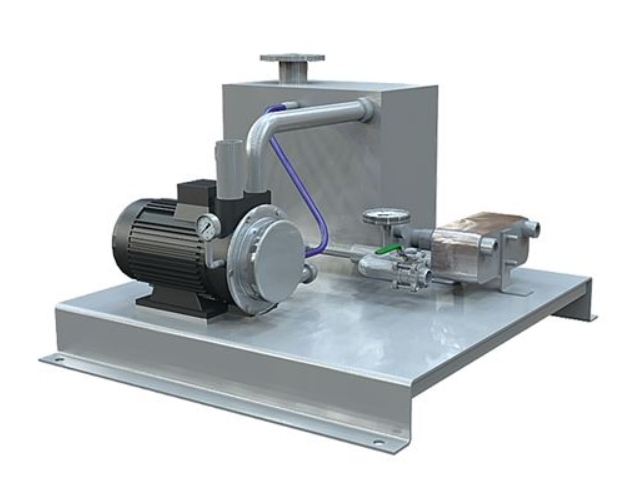

PLC紧凑型真空机组

紧凑型真空机组由液环真空泵、液体分离器以及热交换器、阀门、喷射器等各种仪器组成。

该泵根据液环原理工作。液环泵在某些方面与容积泵有关，因为泵轮偏心地位于圆形泵体内。当泵轮旋转时，会沿泵体内壁形成一个流体环。在流体环内的单元（泵体翼之间的空间）中，在一次旋转下，将产生上升的部分体积（吸入），然后减少的体积（排出）。

PLC 真空系统有三种不同的型号：

• 运行模式 H：循环运行

• 运行模式 T：组合运行，恒温控制

• 操作方式C：合液操作

产品应用领域：

水处理、石油、化工、采矿
