AROFLEX

关键词：AROFLEX,瑞士AROFLEX,AROFLEX液压阀,AROFLEX比例方向控制阀 PVS-10,AROFLEX控制装置,AROFLEX稳流控制卡 EX-5000,AROFLEX液压配件,AROFLEX止回阀 RKVE

品牌介绍：AROFLEX

Aroflex AG 公司于 1976 年在魏因费尔登成立。

公司成立之初，开发了比例液压阀以及模拟控制和调节电子设备。

1986 年，该公司搬迁至位于 Maerstetten 的自己的办公场所，并在接下来的 30 年里成为石油液压领域灵活且独立的公司。

通过不懈的创新，公司成功地在印刷设备和生产辅助设备的开发和制造领域站稳了脚跟。

多年来，该地区发展迅速，Aroflex 公司已发展成为地区知名的机械工程公司，许多公司都成为其忠实客户。

AROFLEX认为根据客户要求（尤其是小批量）开发和制造阀门、装置和整机是AROFLEX的优势之一。

产品类型：

液压阀

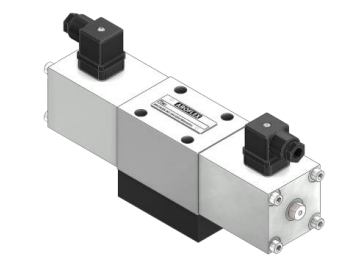

比例方向控制阀 PVS-10

• 操作类型： 直接控制，负载补偿

• 较大流量（Qmax）： 60升/分钟

• 较大压力（pmax）：

• P、A和B通道：315巴

• T通道：160巴

描述

PVS型比例方向阀用于实现无级流量和方向控制。这些阀门可以以成本效益的方式实现各种运动过程。PVS阀门是直接控制的比例阀门，使用直流调节电磁铁来操作5腔室内的主阀芯。流量控制是负载补偿的，即使在负载压力变化时，流量几乎保持恒定。通过反抗功能，防止了执行器的无控制行为。

应用领域

典型的应用包括加速或减速过程，这些过程在传统液压系统中通常难以实现。PVS阀门具有广泛的调节范围，因此适用于需要高要求的应用，如进给控制、搬运设备和机器人等。

技术数据

• 阀门类型： 滑阀式，直接控制

• 安装位置： 水平长轴（垂直安装需事先与制造商协商）

• 连接形式： NG10，ISO 4401-05

• 电磁线圈：

• 额定电压：24 VDC或12 VDC

• 电流调节范围：0 – 1.15 A（24 VDC），0 – 2.3 A（12 VDC）

• 功耗：22 W

• 工作周期：100%

• 防护等级：符合EN 60 529的IP65

• 连接方式：符合ISO 4400/DIN 43650的设备插头（2P+E）

• 控制设备：关于控制设备的详细信息可向AROFLEX查询

液压特性

• 较大体积流量： 30升/分钟至60升/分钟

• 较小体积流量： 0.5升/分钟

• 压力范围： P、A和B通道315巴，T通道160巴

• 工作液体： 矿物油，其他介质根据要求

• 工作液体温度： -20°C至+70°C

• 粘度范围： 12至320 mm²/s（cSt）

• 过滤： 较小25微米，建议使用10微米或更好的过滤器

• 滞后： 在较佳抖动信号下约为2%

控制装置

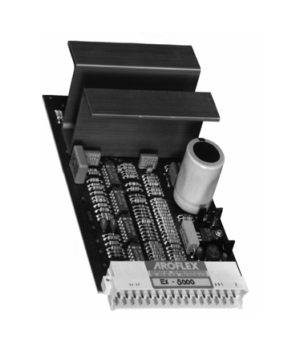

稳流控制卡 EX-5000

特征

• 适用于额定电压为24 V和额定电流为0.95 A的磁铁

• 采用100 x 160毫米的欧洲插板格式

• 插头为31针的DIN 41617标准或者32针的DIN 41612标准，F型或C型

• 稳流输出

• 磁铁电流带有叠加的方波信号以减少滞后效应

• 频率和振幅可调节

• 较小和较大电流限制

• 加速和减速通道均可调节的斜坡功能

• 斜坡功能在较小电流时开始生效

EX-5000系列的稳流控制卡特别适用于直流调节磁铁的应用（例如液压比例阀）。相比于未稳流或电压调节驱动，它们具有明显优势，可以消除由于电网波动或线圈加热导致的电流波动和与之相关的磁力变化。

此外，通过控制输入，可以以极小的开关功率控制磁铁（无需熄火）。

EX-5000系列控制卡由于具有线性斜坡功能，能够实现平滑的切换过程。由于内部通道锁定，第二输出只有在首输出结束减速阶段时才会释放，因此可以轻松解决反向切换功能。

技术数据

• 输入电压：26 V交流 ± 10%（24 V直流）

• 额定连接功率：40 VA

• 较小电流（Imin）可调节范围：0 - 500 mA

• 较大电流（Imax）可调节范围：50 - 950 mA

• 输出额定电压：24 V（空载电压约为40 V）

• 斜坡陡度可调范围：1 : 60

• 负载电阻：≥ 16欧姆

• 抖动（Dither）：脉冲频率可调节 70 - 225 Hz，脉冲宽度30%，振幅可调范围：0 - 150 mA pp

• 环境温度范围：0 - 45°C

• 重量约为250克

液压配件

止回阀 RKVE

• 尺寸范围: NG 04 到 NG 40

• 结构: 球型设计，可螺纹安装

• 较大流量: 较高达 360 升/分钟

• 较大工作压力: 350 bar（可根据需求达到 500 bar）

描述

RKVE 回流阀是一种可螺纹安装的设备，根据不同的尺寸提供从 G 1/8" 到 G 1½" 的螺纹接口。根据相同的安装孔设计，这些阀门可以与 RKVG 和 RVE 系列的阀门互换使用。

该阀门在安装方向 B → A（见符号）处于封闭状态，在反向时，当压力达到 0.2 到 12 bar 时打开。阀门采用弹簧加载的球阀设计，阀座、球体和阀体均经过硬化处理。阀门在安装孔处通过 O 型环或金属密封边实现密封。

针对空间受限的应用，还提供了缩短型号（RKVE..K）。这些阀门在开启方向上仅适用于有限的压力调节。

优点:

• 高密封性

• 高耐压性

• 紧凑型设计

• 分隔式弹簧（适用于 NG 16 及以下尺寸）

• 多种开启压力可选

• 有和无阻尼设计可选

技术数据

• 结构类型: 球型设计

• 固定方式: 螺纹安装

• 接口尺寸: NG 04 到 NG 40（详细尺寸请参见表格）

• 安装方向: 任意方向

液压数据

• 阻止方向: B → A（见符号）

• 较大工作压力: 350 bar（可根据需求达到 500 bar）

• 开启压力: 所有尺寸均为 0.2 到 12 bar

• 较大流量: 360 升/分钟

• 工作液体: 符合 DIN 51524 标准的HL和HLP液压油

• 温度范围: -30°C 到 +80°C

• 粘度范围: 10 到 500 mm²/s（cSt）

• 允许的污染等级: 根据ISO 4406为18/14，根据NAS 1638为CETOP RP70H 8…9

产品应用领域：

液压、压力、水利、机械、工程、建筑、设计、材料、化工、安防
