品牌介绍：ATE-ELECTRONICS

ATE 是首批根据 UNI EN ISO 9001 标准对其生产系统进行认证的意大利公司之一，该标准现已加入 ISO 14001 认证。ATE-ELECTRONICS所有的产品和流程均在意大利制造，符合 ROHS、MIL 和 CECC 法规。

产品类型：

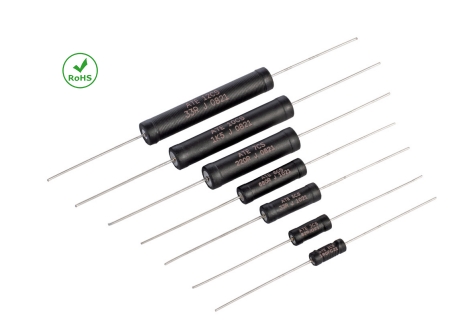

CS系列 2W 至 15W 半精密线电阻

特性

• 直接替换：可直接替换陶瓷涂层电阻，成本降低且使用特性不变。

• 保护：采用硅树脂多层保护，耐温范围 -55°C 至 +350°C。

• 精度：可实现非常严格的公差，低温系数，良好的稳定性，适应恶劣条件。

• 可靠性：采用经过精磨且化学惰性的陶瓷基材，选用严格标准的电阻线，并通过电焊连接。

电气规格

• 电阻值：系列E24，其他值请咨询制造商。

• 公差：标准5%，可按需提供1%（适用于>R047）。

• 温度系数：典型值在±100至±30 ppm之间，具体应用请咨询制造商。

• 绝缘强度：2CS至6CS：500 Vdc，7CS至12CS：700 Vdc。

• 绝缘电阻：最低1000 MΩ，潮湿试验后100 MΩ。

• 过载能力：额定功率的10倍持续5秒，2CS和3CS类型5倍持续5秒。

• 无电感：采用Ayrton-Perry法制作的无电感绕组。

机械规格

• 端子应力：较大拉力60 N。

• 可焊性：符合MIL-PRF-26 H的均匀连续镀锡。

材料

• 基座：经过磨光的滑石或铝土矿。

• 电阻元件：镍铜或镍铬合金，具有确定的温度系数。

• 外壳：不锈钢或镍钢。

• 涂层：为高温配制的硅树脂。

• 端子：LF镀锡铜或LF镀锡铜焊接。

降额

• 可在 -55°C 至 +350°C 范围内使用。环境温度超过25°C时，需考虑功率线性降额。

类型及规格

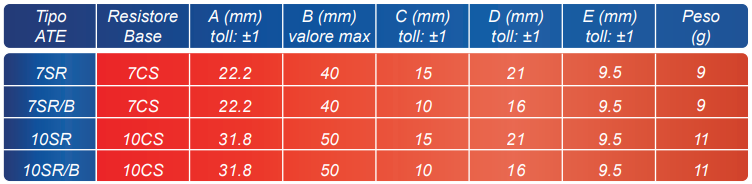

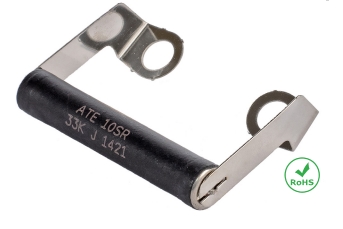

SR系列 分压器和电容器放电电阻

技术规格

• 容差：标准5%。可根据要求提供高达1%的容差。

• 电阻值：E24系列。

• 温度系数：从±100到±30 ppm（R10至Rmax）。

• 介电强度：1000 Vac。

• 包装：每条10个件或单独包装10SRS，散装。

• 振动测试：符合IEC 60571-1标准。

规格

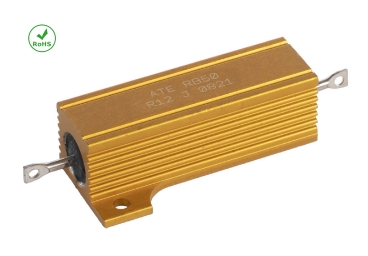

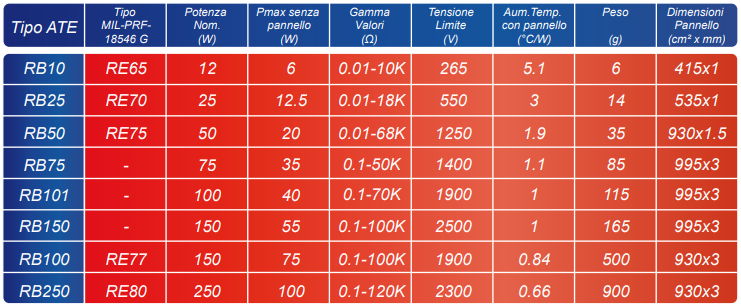

RB系列 10W 至 250W 铝制散热器线电阻

特性

• 高导热性散热器

• 散热器设计用于较大化热量散发，适用于自然和强制通风

• 表面处理提供出色的抗冲击性和抗化学腐蚀性

• 元件保护使用热固化树脂，具备高导热性和低变形能力，适合承受高温

• 均匀的绕组，较大程度覆盖支撑体，以实现高散热因子

• 精密加工的支撑体确保绕组均匀

• 散热器顶部标记便于组装后的识别

• 所有连接均采用电焊方式

电气规格

• 电阻值：系列E24。对于低于或高于规定范围的值，请咨询制造商。

• 公差：标准5%。应要求可提供高达1%的公差。

• 温度系数：

• ±30 ppm (R > 20 Ω)

• ±50 ppm (1 Ω < R < 20 Ω)

• ±100 ppm (0.1 Ω < R < 1 Ω)

• 介电强度：

• 1500 Vac（RB10型）

• 2500 Vac（RB25和RB50型）

• 3500 Vac（RB75、RB101和RB150型）

• 4500 Vac（RB100和RB250型）

• 绝缘电阻：最低10000 MΩ，湿度测试后为1000 MΩ。

• 过载：在额定功率的5倍下保持5秒。

• 无电感：采用Ayrton-Perry方法的无电感绕组。

机械规格

• 端子拉力：6 Kg；RB100型的扭矩为3 Nm，RB250型为4 Nm。

• 焊接性：符合MIL-STD-202第208方法。使用高温焊锡在接近额定功率的情况下必不可少。

材料

• 支撑体：经过加工的滑石或铝土矿。

• 电阻元件：铜镍或镍铬合金，具有特定的温度系数。

• 外壳：不锈钢。

• 封装材料：高温热固化环氧树脂（模制）。

• 散热器：阳极氧化铝。

• 端子：RB10至RB150使用Copperweld，RB100和RB250使用不锈钢。

降额

这些电阻器可在-55°C至+250°C的温度下使用。对于环境温度高于25°C的使用情况，需要考虑在250°C时功率的线性降额，从额定功率降至零。

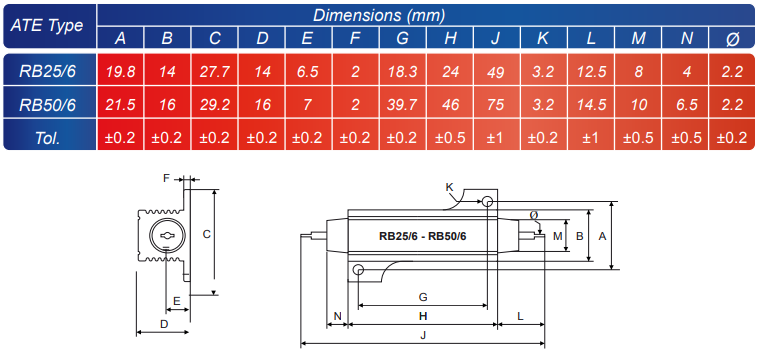

RB/6系列 固定功率线绕电阻器铝制外壳

电气规格

• 电阻值：E24系列。对于超出范围或非标准的电阻值，请咨询ATE技术部门。

• 公差：标准5%。应要求可提供高达1%的公差。

• 温度系数：从±100到±30 ppm（从R10到Rmax）。

• 介电强度：3000 Vac / 4200 Vac 峰值。

• 爬电距离：

• RB25/6 > 6.5 mm

• RB50/6 > 10 mm

• 绝缘电阻：最低10000 MΩ，湿度测试后为1000 MΩ。

• 过载：在额定功率的5倍下保持5秒。

• 无电感：也可提供具有相同物理和电气规格的无电感Ayrton-Perry绕组型号。

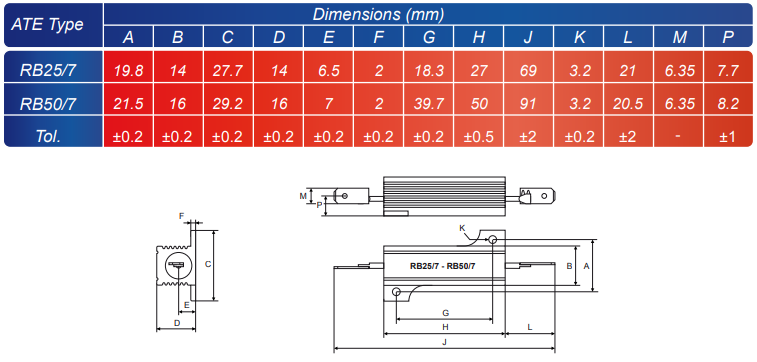

RB/7系列 带快速引线的铝制固定功率线绕电阻器

电气规格

• 电阻值：E24系列。对于超出范围或非标准的电阻值，请咨询ATE技术部门。

• 公差：标准5%。应要求可提供高达1%的公差。

• 温度系数：从±100到±30 ppm（从R10到Rmax）。

• 介电强度：2500 Vac / 3500 Vac 峰值。

• 绝缘电阻：最低10000 MΩ，湿度测试后为1000 MΩ。

• 过载：在额定功率的5倍下保持5秒。

• 无电感：也可提供具有相同物理和电气规格的无电感Ayrton-Perry绕组型号。

• 引线：6.35 mm 快速接头镀镍钢，采用点焊连接。

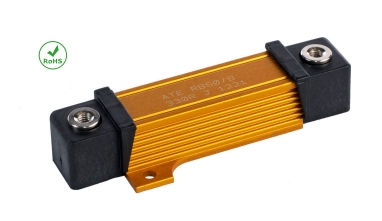

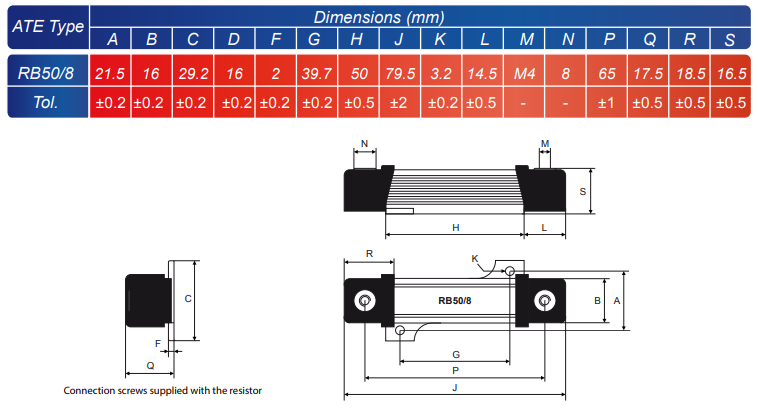

RB/8系列 带螺丝引线的铝制固定功率线绕电阻器

电气规格

• 电阻值：E24系列。对于超出范围或非标准的电阻值，请咨询ATE技术部门。

• 公差：标准5%。应要求可提供高达1%的公差。

• 温度系数：从±100到±30 ppm（从R10到Rmax）。

• 介电强度：2500 Vac / 3500 Vac 峰值。

• 绝缘电阻：最低10000 MΩ，湿度测试后为1000 MΩ。

• 过载：在额定功率的5倍下保持5秒。

• 无电感：也可提供具有相同物理和电气规格的无电感Ayrton-Perry绕组型号。

• 引线：M4螺纹孔。

• 端子螺丝紧固扭矩：1.5 Nm（静态）。

产品应用领域：

电子、高科技、电气、工业
