品牌介绍：AZS

AZS是A200系列隔膜阀的总供应商。该版本是A100型S+S隔膜阀的更新版本。 A200 型与 A100 系列（S+S 隔膜阀）100% 向后兼容。

这也适用于隔膜滑块、止回阀和 S+S 活塞驱动器的备件和易损件。

B200系列中的新型止回阀是S+S B100系列的更新版本，并且也与B100系列（S+S）100%向下兼容。

AZS的产品组合还包括蝶阀（S+S 蝶阀的更新版本）。

产品类型：

止回阀

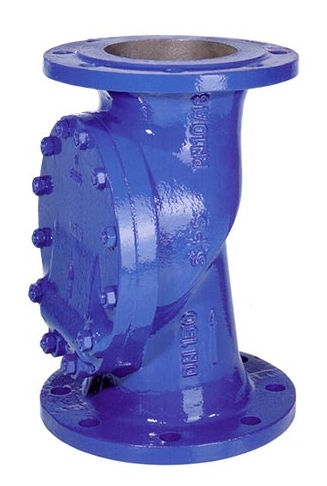

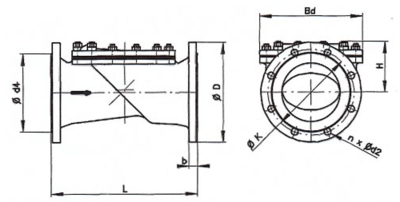

B20a / B20w 型止回阀

可用公称直径范围 DN 15 - 250 / PN 10-16，带符合 DIN 2501 PN 的法兰（根据价格表）。总长度符合 DIN 3202 第 1 部分 F6 系列（适用于 DN 15-32 F1 系列）。

特征：

• 即使背压较低，翻盖也能紧密关闭。

• 瓣片上的橡胶垫带有集成弹性接头，可实现柔和的关闭性能

• 坚固、免维护的结构

材料

• 材料：B20a / B20w 型

• 外壳：GGG40 / EN-GJS-400-18-LT

• 衬垫：硬橡胶/软橡胶

• 盖：GGG40 / A536-60-14-18

• 百叶窗（钢加强型）：IIR 或其他可用的橡胶品质

• 外部腐蚀防护：磷酸锌底漆

技术交付条件和测试符合 DIN 3354 第 1 部分和 DIN 3230、AG、BA、BD、BN

技术数据

工作压力 (bar) p ≤ 10 bar

温度范围 -20°C 至 +140°C

注意：请勿将翻盖安装在坠落方向！

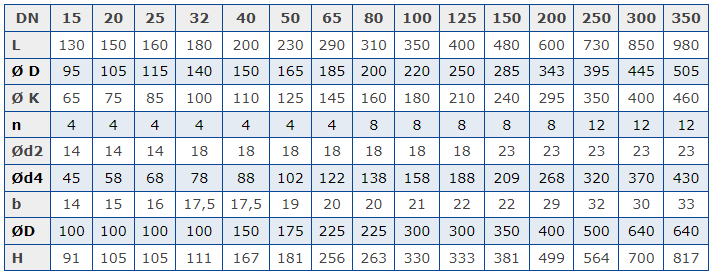

尺寸（毫米）

重量约（公斤）

倾斜止回阀

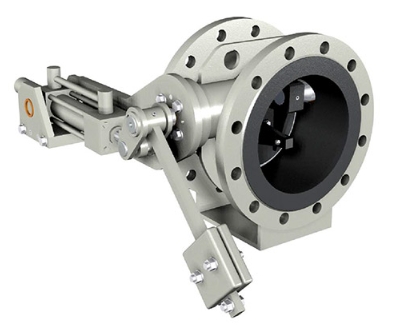

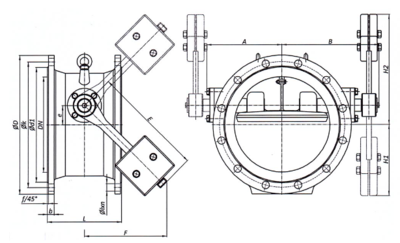

V2-09G 型倾斜止回阀

V2-09G 型 AZS 倾斜止回阀是一种可自由移动的止回阀，带有杠杆和关闭重量。阀瓣以双偏心方式安装，在液流力的作用下打开和关闭。对于特殊操作情况，止回阀可以配备额外的液压阻尼装置。

特征：

• 与 C1 型 S+S 止回阀兼容

• 稳健的设计

• 外壳和阀盘的高效流动设计

• 关闭位置紧密密封

说明

• 带杠杆和关闭重量：

• 标准版本适用于在流动力（方向）的作用下打开并关闭而无需额外阻尼的所有瓣片。

• 带杠杆、闭合重量和阻尼器：

• 标准版本适用于所有在流动力（方向）的作用下打开并在闭合路径的最后三分之一处以阻尼方式闭合的瓣片。阻尼装置的效果可在现场通过调节阻尼器内的节流阀来调节：关闭时间在此范围内可改变几秒。

• 可根据要求设置明显更长的关闭时间的翻板（特殊版本）。

使用

用途：适用液体：水、海水、油、冷却水、碱和酸

材料

• 外壳 GGG40，内部硬质橡胶

• 百叶轮 GGG40，硬质橡胶

• 外部防腐：粉末涂层 EKB 250mg

危险

• 外部杠杆移动 90°。建议在此运动区域安装防护格栅

• 使用该防回流装置应进行压力波动计算

技术数据

隔膜滑块

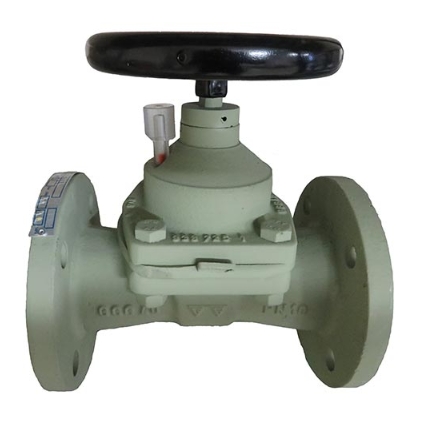

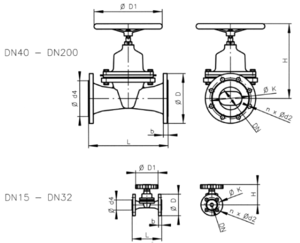

隔膜滑块 A20a / A20w

• 公称直径范围 DN 15 - DN 350，PN 10，无压盖版本，带暗杆 法兰

• 符合 DIN 2501 PN 10 - 其他可根据要求提供

• 总长度符合 ISO 5752 EN558- 1 系列 F1 / DIN 3202 系列 F1。

• 技术交付条件和测试符合 DIN 3354 第 1 部分和 DIN 3230 AG、BA、BN

特征

• 通道自由顺畅、压力损失小

• 由于主轴上的薄膜密封，与外部完全密封

• 通过在所有介质接触表面上提供完整的保护性橡胶涂层，实现较大程度的腐蚀保护

• 不被攻击介质渗透

活动

• A22a 型电动驱动

• A24a 型带气动。驱动，双作用

• A25a 型带气动。驱动，弹簧力打开

• A26a 型带气动。驱动，弹簧力关闭

• A29a 型带手轮

技术数据

• DN15 - DN350 工作压力 (bar) p ≤ 10 bar

• 注意：对于 DN250 p ≥ 6 bar、DN 300 p ≥ 4 bar 和 DN 350 p ≥ 1.5 bar - 需要咨询

• 总长度符合 ISO 5752 EN558-1 系列 F1 / DIN3202 系列 F1

• 法兰符合 DIN EN 1092-2 / DIN 2501 PN 10

• 法兰密封面：DIN EN 1092-1-Form B1 - 光滑密封面

尺寸（毫米）

重量约（公斤）

蝶阀

中央蝶阀KL2/KL8

公称直径范围 DN 40 - DN 1000，可更换阀座环硫化到承载环上，带螺纹孔的法兰版本，

用于安装在法兰之间，符合 DIN EN 1092-2 I DIN 2501 PN 10- 16，其他长度符合 ISO 5752 EN558- 1 系列 20 I DIN 3202 系列 K1

短长度蝶阀 KL8 - 中心，作为夹紧配件公称直径范围 DN 40 - DN 1000，可更换阀座环硫化到承载环上，用于安装在法兰之间，符合 DIN EN 1092-2 I DIN 2501 PN 10-16，其他长度可根据要求提供，符合 ISO 5752 EN558-1 系列 20 I DIN 3202 系列 K1

活动

• K21 或 K81 型，带手柄和栅格

• 带电动旋转驱动器的 K22 或 K82 型

• 带变速箱和电动旋转驱动器的 K23 或 K83 型

• K24 或 K84 型，带气动旋转执行器，双作用

• K25 或 K85 型，带气动部分回转执行器，弹簧加载开启

• K26 或 K86 型，配有气动部分回转执行器，通过弹簧力关闭

• K29 或 K89 型带变速箱和手轮

法兰蝶阀

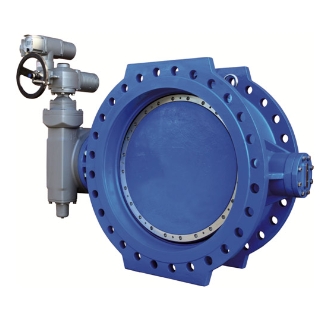

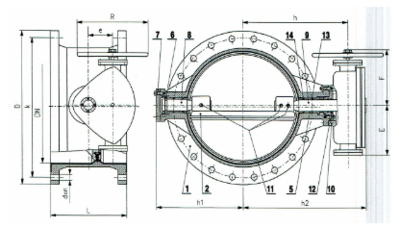

蝶阀V3-06G

带齿轮、手轮和双偏心安装阀盘的蝶阀，内部硬质橡胶

• 用途：水、海水、油品、冷却水、燃气

• 工作温度：90℃

• 允许的工作压力适用于两个方向，

• 但轴侧的压力优先

• 根据 DIN 2501 或 NF、BS、ANSI 和 UNI 标准安装法兰蝶阀

• 长度系列符合 DIN 3202 F4

• 生产控制符合 DIN 3230

产品应用领域：

水处理、废水处理、化工、工业、管道、电力
