品牌介绍：August Steinmeyer

August Steinmeyer GmbH & Co. KG 是高精度滚珠丝杠研发、生产和应用领域经验丰富的合作伙伴。滚珠丝杠的典型应用包括机床制造、机电一体化、光学工业、医疗技术和航空航天工业。该公司总部位于巴登-符腾堡州阿尔布施塔特，隶属于施泰迈尔集团，其客户包括来自世界各地的知名公司。

产品类型：

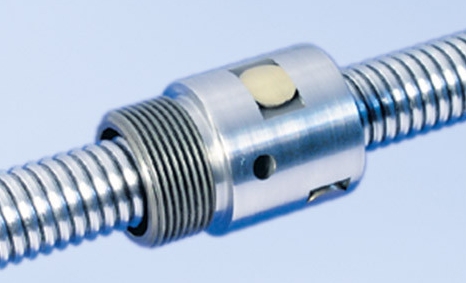

微型滚珠丝杠

1112 连接螺纹螺母

• 螺母系列 1112，单圈偏转，作为圆柱单螺母，带连接螺纹和 4 点接触，不带防尘圈

• 单头主轴螺纹研磨至 P1-P5 级

• 微型滚珠丝杠也可提供轴向间隙

尺寸

技术数据

• 母类型：1112

• 空载转矩（最小）：1.0 Ncm

• 额定直径：dN3 mm

• 空载转矩（较大）：1.0 Ncm

• 螺距：0.5 mm

• 精度：T 或 PP

• 螺杆形式：B

• 预紧/无间隙/轴向间隙：无间隙

• 行程：20 mm

• 母座长度：15 mm

• 总长度：185 mm

• 夹持螺纹长度：25 mm

• 螺纹长度：244 mm

• 动态载荷能力：约 0.09 kN

• 循环次数：1x2

• 静态载荷能力：0.09 kN

• 滚珠直径：0.6 mm

• 中心套筒直径：18.5 mm

• DN 值（约）：120,000

• 夹持螺纹直径/连接螺纹直径：D2 M6 mm

• 螺距数：1

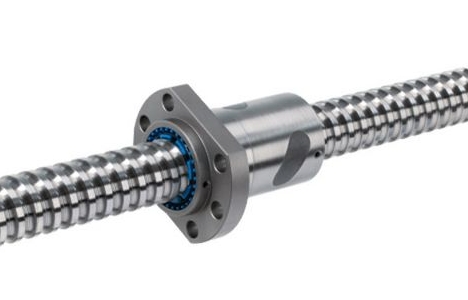

精密滚珠丝杠

4点接触单螺母

• 螺母系列 1416，具有单齿轮偏转，作为法兰单螺母，具有 4 点接触，两侧带有标准塑料刮刷

• 螺母的外部几何形状符合 DIN 标准，用于通过法兰紧固

• 单头主轴螺纹研磨至 P1-P5 级

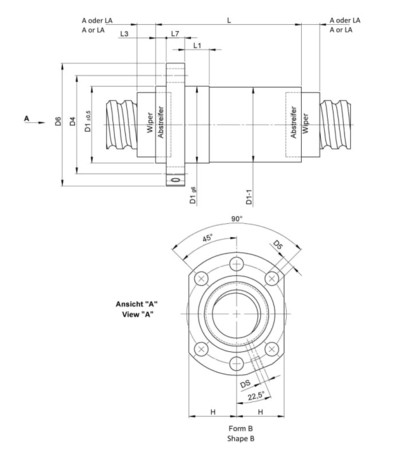

尺寸

技术数据

• 母类型：1416

• 法兰宽度：L7 12 mm

• 额定直径：dN32 mm

• 优选标准系列，交货时间缩短：Sx

• 螺距：10 mm

• 动态载荷能力：30.80 kN

• 循环次数：1x3

• 静态载荷能力：45.60 kN

• 滚珠直径：6 mm

• DN 值（约）：120,000

• 双唇密封额外突出长度：10 mm

• 螺距数：1

• 中心套筒长度：116 mm

• 刚度：300 N/µm

• 中心套筒直径：150 mm

• 空载转矩（最小）：15.8 Ncm

• 中心套筒直径公差：g6

• 空载转矩（较大）：47.3 Ncm

• 部分圆直径：465 mm

• 较大预紧力：2.464 kN

• 法兰孔直径：59 mm

• 精度：T 或 PP

• 润滑接头：DSM6x1 mm

• 母座长度：84 mm

• 法兰直径：680 mm

• 密封突出长度：37 mm

• 法兰平坦度距离：31 mm

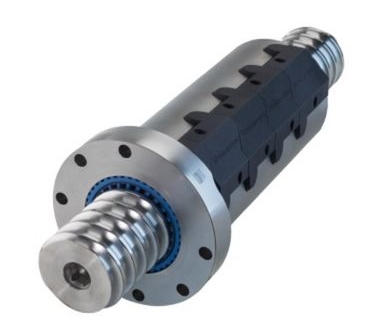

重型滚珠丝杠

9414 系列螺母

• 9414 系列螺母，带Z 偏转，作为法兰单螺母，每个偏转件旋转 3 圈

• 可带或不带刮刀

• 螺母的外部几何形状设计用于承受高轴向载荷

• 单头主轴螺纹研磨至 P1-P5 级

• 为了准确的设计，必须指定载荷方向。注意：如果有拉伸载荷，请检查螺钉连接的强度。

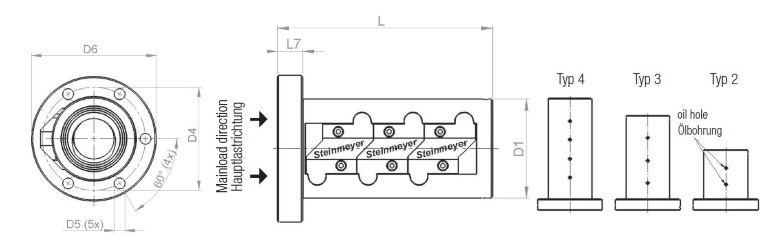

尺寸

技术数据

• 母类型：9414

• 法兰宽度：L7 32 mm

• 额定直径：dN63 mm

• 较大轴向负荷：271.4 kN

• 螺距：20 mm

• 动态载荷能力：542.70 kN

• 循环次数：3x3

• 静态载荷能力：1128.10 kN

• 滚珠直径：15 mm

• 中心套筒直径：1117 mm

• DN 值（约）：120,000

• 部分圆直径：4137 mm

• 螺距数：1

• 法兰孔直径：51 mm

• 较大轴向间隙：0.02 mm

• 法兰直径：6157 mm

• 母座长度：252 mm

驱动螺母

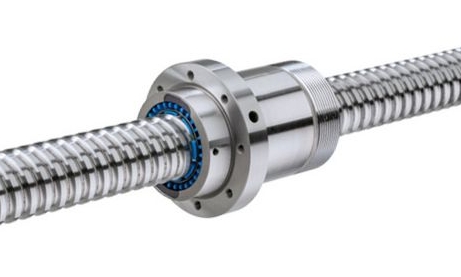

1414 系列螺母

• 1414 系列螺母，具有单齿轮偏转，作为法兰单螺母，具有 4 点接触，两侧带有标准防尘圈

• 螺母的外部几何形状设计用于直接安装推力轴承、夹紧螺母和驱动盘

• 单头主轴螺纹研磨至 P1-P5 级

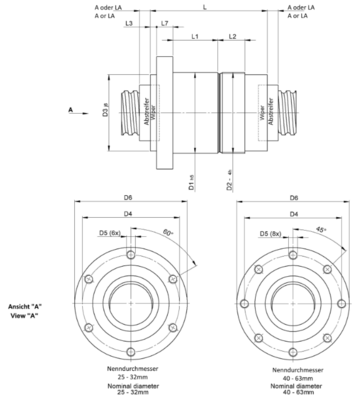

尺寸

技术数据

• 母类型：1414

• 法兰宽度：L7 12 mm

• 额定直径：dN32 mm

• 夹持螺纹长度：220 mm

• 螺距：10 mm

• 动态载荷能力：47.80 kN

• 循环次数：1x5

• 静态载荷能力：76.00 kN

• 滚珠直径：6 mm

• DN 值（约）：120,000

• 双唇密封额外突出长度：10 mm

• 螺距数：1

• 中心套筒长度：134 mm

• 刚度：490 N/µm

• 中心套筒直径公差：h5

• 中心套筒直径：150 mm

• 夹持螺纹直径/连接螺纹直径：D2 M50x1.5 mm

• 部分圆直径：465 mm

• 密封突出长度：350 mm

• 较大预紧力：3.824 kN

• 法兰孔直径：5 M6 mm

• 母座长度：104 mm

• 法兰直径：680 mm

• 密封突出长度：37 mm

航空滚珠丝杠

制动系统执行器

Steinmeyer 已经能够在制动系统执行器的滚珠丝杠领域生产多种产品。这里的重点是开发具有极高弹性的特定解决方案、具有最小安装空间和客户特定设计的优化解决方案。

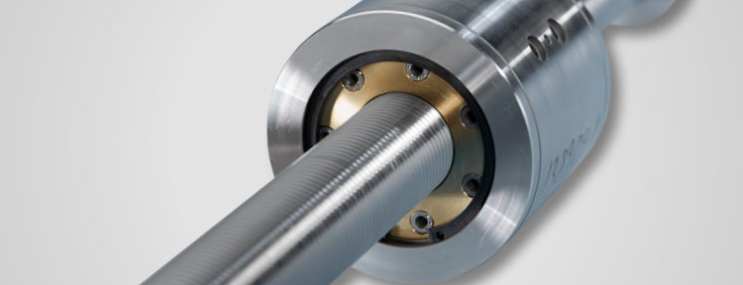

差动滚子轴

差动滚子主轴以其坚固、简单的设计和高效率而得分。差动滚子驱动器用于必须轻松可靠地将旋转运动转换为线性运动的地方。

机电执行器的解决方案

无液压系统的趋势以及对较佳效率的更深入的探索使以前的运动传输原理成为焦点：差速滚子轴。机电执行器不仅无油且高效工作；它们将这些优点与结构简单、可靠性高和结构的巨大可变性结合在一起。从结构上来说，差动滚轮主轴与众所周知的行星滚轮主轴相似，但有一个本质的区别。差速滚轮主轴的螺母与旋转滚轮一样，没有螺距，只有凹槽。只有主轴有螺距。该名称源自主轴和螺母速度之间的差异。尽管差速滚子驱动装置是几十年前开发的，但随着液压装置越来越多地被机电驱动技术取代，它变得越来越重要。

磨损最小化，效率高

其结构简单、效率高、坚固耐用以及传输非常高的力的能力是对其有利的论据。其功能原理基于滑动摩擦比例较低的滚动运动。这可以较大限度地减少磨损并实现高效率。所有部件的旋转运动都是连续的；滚动元件不会偏转或重新定位，这对噪音的产生和平稳运行具有极其积极的影响。

使用差动滚柱轴进行高精度定位

差动滚子主轴用于需要轻松可靠地将旋转运动转换为线性运动的地方。它们优于具有梯形或公制轮廓的传统螺杆驱动器，因为它们具有显着更高的效率和更少的磨损。与滚珠丝杠相比，主要区别在于滚动运动中的滑动会影响主轴每转的进给量。这意味着在使用差动滚子轴时始终需要对螺母位置进行反馈。根据所需的精度，这可以在最简单的情况下使用限位开关来实现。变得。但是，如果可以进行线性路径测量（在许多情况下已经如此），那么使用差动滚子主轴也可以进行高精度定位运动。差动滚子轴的预紧能力使定位更加容易。

产品应用领域：
