品牌介绍：BARRIQUAND

Barriquand 是一家 法国热交换器设计商和制造商。凭借 80 多年的专业知识，BARRIQUAND公司能够为所有工业应用和暖通空调工程提供交换器和热交换技术。BARRIQUAND的经验使BARRIQUAND能够为世界各地的许多工业过程提供创新的热交换解决方案，无论是液体-液体、水-水、气体-液体、气体-气体、空气-液体、空气-空气、冷凝器还是其他应用。

BARRIQUAND种类繁多的热交换器 分为 6 条产品线：Platular 焊接板式热交换器（专利首家技术）、PCV Platular 单元、板式和垫片式热交换器、管式交换器（光滑、波纹、扭曲或翅片管）、壳式和盘管式热交换器、钎焊板式热交换器。

BARRIQUAND的热交换器 适用于 暖通空调 或工业应用。这些定制的交换器出口到世界各地。它们提供适用于 不同工业领域的解决方案 ，例如食品和农业、化学、制药、钢铁、造纸、纺织、 水处理、节能和气候工程：热网、区域供热变电站、与热泵的关联、家庭垃圾焚烧装置、能量回收装置（换热器）等。

BARRIQUAND的热交换器系列涵盖所有需求（加热、冷却、蒸发、冷凝、能量回收等），并为您的工艺流体或工业设施提供定制或标准解决方案。结构材料多种多样：钢、不同等级的不锈钢（304L、316L、316TI）、镍合金、双相不锈钢等。

产品类型：

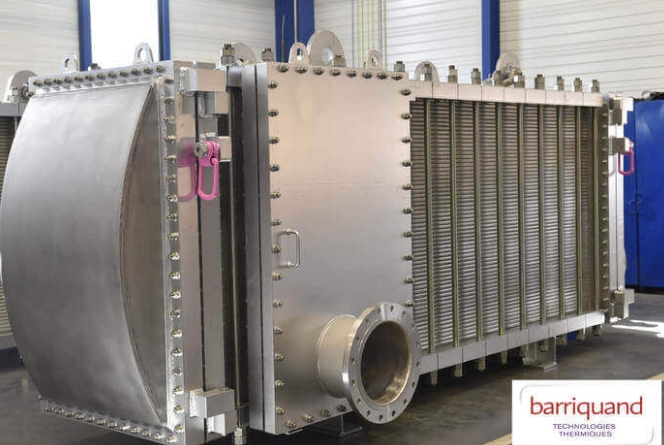

PLATULAR 智能混合焊接板式换热器

优点

• 首家专利技术

• 法国定制生产

• 适用于粘稠和/或难处理的流体

• 全面开放，易于维护

Platular   全焊接板式热交换器的热性能和最低温度方法特别适合于难处理的粘稠流体或含有悬浮物的流体的交换，也适合于真空条件下蒸汽的冷凝（蒸汽、COV……）。由于每个回路都具有多通道设计可能性，Platular 也非常适合长时间的交换。

市场上最灵活的逆流热交换器

Platular 是一种紧凑型热交换器，在处理流体的体积和安装所需的空间方面具有许多优势。BARRIQUAND 开发了 5 种具有不同几何特征的交换流，可提供互补的热和液压性能水平，并实现低热接近度和最小压降。

所有类型的热交换（一般为逆流热交换器）：

• 液體/液體

• 装载液体

• 冷凝器

• 蒸发器

• 换乘站

• 再沸器

• 蒸汽加热器

• 燃气/燃气（包括空气对空气热交换器）

• 气体/液体

• 空气/水

• 塔顶回流冷凝器

Platular 智能混合焊接板式换热器的不同类型（全焊接换热器、焊接块式换热器）：

• X 型：这些装置专为脏污流体而设计，确实可以在清洁和维护活动上节省大量成本。

• IJS 型：这些装置是首代 Platular 热交换器的一部分，首批装置于六十年代推出。

• PCV 型：专为区域供热网络开发的这种极其坚固的 Platular 热交换器具有很高的热性能。

• 沉浸板类型：可根据要求制作多种格式。

• 内部热交换器（X型或IJS型）：安装在蒸馏塔中。

清洁 PLATULAR 智能混合热交换器

Platular智能混合焊接板式换热器旨在降低维护成本，并且特别易于维护：

波纹板的轮廓会随着流体速度的局部变化而增加湍流，从而降低结壳量。

所述板材轮廓使您能够对热交换器进行高效的化学清洗，而无需打开设备。

交换表面（板之间）没有垫圈，大大方便了维护。该装置仅有的垫圈是门上的扁平垫圈，设计成每次打开时都不需要更换。

Platular 换热器配有铰链门，可快速打开，以便使用高压清洗器进行机械清洗。这种做法通常在工厂停工期间使用，但如果需要，也可以随时进行。

Platular 交换器不需要反冲洗安装。

应用

• 食品加工

• 工业洗衣

• 饮料

• 加热和冷却

• 精细化工和制药

• 有机和矿物化学

• 绿色化学与生物技术

• 焦炭行业

• 船舶和海上平台设备

• 网络分离

• 采矿业

• 纸浆和造纸

• 石化产品

• 气-气能量回收

• 炼铁、炼钢和冶金

• 废水处理和甲烷化

• 糖和乙醇

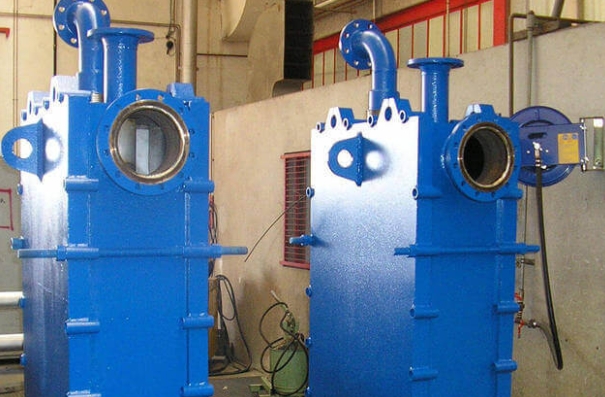

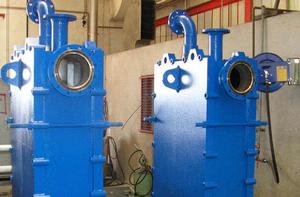

PCV PLATULAR 热交换器

优点

• 优异的热性能

• 坚固且紧凑

• 易于清洁的二次回路

• 可扩展的捆绑包

• 无安装限制

• 嵌入式污泥收集器

适用于高压热网的高性能热交换器

该焊接板式热交换器专门用于 HVAC，可为过热水变电站应用（高达 11MW 的装置）或 HP/LP 网络断开提供较佳热性能：

• 次要入口和主要出口之间的温度接近 5°C。

• 非常低的一次回流温度，优化了热电联产效率

例如：180°C => 75°C、90°C => 70°C

PCV 热交换器设计

初级侧

• 不锈钢“U 型”板组，板厚 2 毫米

• 自膨胀，可承受压力循环

• 适用于高达 32 bar 的压力

• 最高温度可达 200°C

次级侧

• 壳体内和板间循环

• 即使初级侧承受压力也能轻松打开

• 带排水装置的集成污泥接收器

• 适用于高达 10 bar 的压力

• 最高温度可达 110° C

最小空间要求

PCV焊接板式换热器占地面积不到1m²，是一种紧凑型换热器，可满足区域供热管网的所有安装要求。

如果二次电路干净，则可以水平定位。

应用

• 加热和冷却

• 网络分离

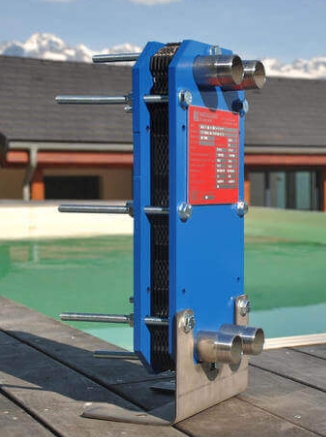

垫片式板式热交换器

优点

• 进化型逆流热交换器

• 压降最小，湍流度高，传热系数极高

• 两个回路均可轻松打开和清洁

• 根据模型用夹子或胶水固定接头

• 选项：双壁板、宽间隙板……

• 易于安装

«自由流动» 宽间隙板式热交换器

适用于载液，宽间隙保证板间流体流动空间恒定。可化学清洗，具有高热性能。

应用示例：果汁、酱汁、芥末的加热/冷却；粘稠奶油的巴氏杀菌、废水热回收、污水污泥处理

• 9 种盘子尺寸

• 平均槽深为 5 至 11.5 毫米

• 法兰直径从 32 毫米到 300 毫米（1″1/4 到 12”）

• 特殊连接的可能性

• 压差高达 6 bars

结构材料

• 板材：AISI 304、316、钛、Hastelloy 等。

• 垫圈：腈纶、EPDM、氟橡胶等。

• 框架：涂有环氧漆的碳钢 - 不锈钢（用于工业和食品加工用途）

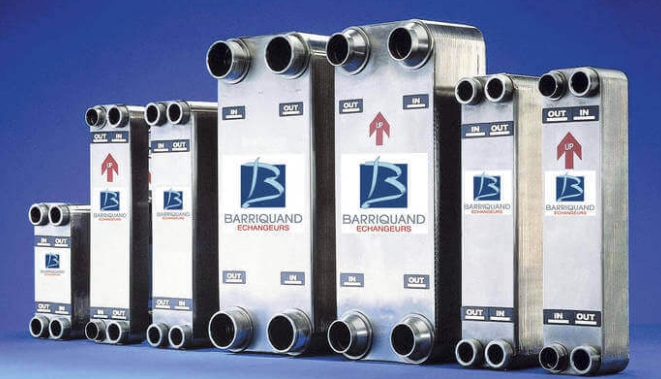

钎焊板式换热器

优点

• 占用空间极小

• 坚固的结构，标准交换

• 成本/生命周期优势：无需维护

• 热效率高

• 根据需求提供特殊连接

钎焊板式换热器

钎焊板式热交换器用于生活热水应用、制冷（蒸发/冷凝）、变电站以及中小型区域供热装置。

BARRIQUAND的钎焊热交换器面积从 0.2 m² 到 60 m²

• AISI 316 材料厚度 0.4 毫米

• 这些板是用钎焊铜组装的

• 工作压力高达 30 bar

• 连接尺寸：DN 20 至 DN 150

• 外螺纹连接或法兰

• 不可拆除

• 逆流热交换器（一般情况下）

应用

• 加热和冷却

• 网络分离

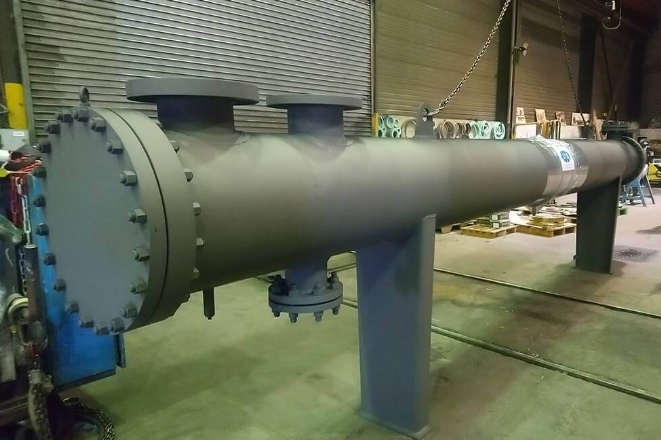

管壳式热交换器

优点

• 法国制造，定制设计

• 80 多年的专业知识和技术得到集成商的认可

• BARRIQUAND掌握复杂的应用：高压、稀有材料……

• 首家技术：Shell & Twist 螺旋管式热交换器、双管和多管热交换器

• 所有国际质量认证

管壳式热交换器

BARRIQUAND提供适用于各种操作条件的管状热交换器解决方案：直径较大可达 3 米、真空或压力高达 400 bar、由钢或其他材料（不锈钢、铜合金、钛等）制成的热交换器……

特定或标准范围的管式换热器

• U 型管或直管壳

• 裸管、波纹管和“Shell&Twist”（在这种情况下，可以使用逆流热交换器）

• 单管板或双管板

• 固定或可拆卸束

换热器修复

• 在BARRIQUAND的车间或现场，

• 根据图纸或模型更换捆包，

• 翅片管组

• 绕线线圈

电加热器

• 对于液体

• 气体用

• 有或无控制

热优化

• 液体和气体的加热和冷却，

• 汽化器、加热器和冷凝器（带过冷）

• 不凝性物质凝结

• 水冷凝器

• 多功能交换器

机械设计和施工按照

• PED 2014/68 欧盟

• 协同作用

• 美国机械工程师学会第八届

• 英国标准

• 广告默克布拉特

认证 几十年来，BARRIQUAND一直致力于质量，并获得了许多国际认可的认证，其中包括：

• PED 模块 H1

• 邮票U

• SELO 许可证

• TUV 认证

• 挪威船级社

• 英国劳氏船级社

• 法国天然气公司

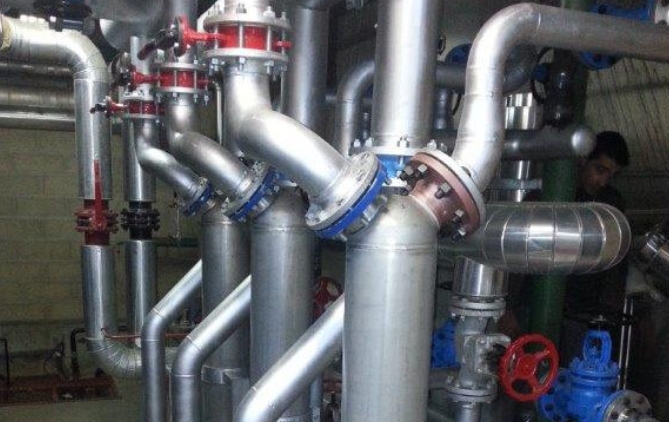

多管和双管热交换器

高品质的 Barriquand双管（管中管）和多管热交换器用于敏感或复杂的流体。

应用

• 低流量

• 污垢液体（富含纤维或纸浆）

• 保持流体完整性（含悬浮颗粒）

建造

• 具有同心、光滑或波纹管的多管热交换器

• 无残留，可完全排水

• 工艺侧易于接近和清洁

• 工艺和辅助流体连接：根据客户需求量身定制（梅肯配件、sms、夹具、法兰……）

• 根据工艺流程选择膨胀波纹管

• 交换长度的可交换性

• 变化：可拆卸管内回路

材料

• 316 L 为标准，其他品质的不锈钢如 304L、UB6、Mo Sup…

• 绝缘铝、不锈钢板 (5/10) 或金属板饰面

• 不锈钢或涂漆钢框架。

表面处理选择

• 220 粒

选项

• 电解抛光

• 酸洗

• 脱脂

建筑规范、法规、批准

• ASME VIII div.1

• PED 2014/68 欧盟

应用

• 食品加工

• 工业洗衣

• 饮料

• 加热和冷却

• 精细化工和制药

• 有机和矿物化学

• 绿色化学与生物技术

• 热电联产

• WFI 和 PW 分配

• 船舶和海上平台设备

• 采矿业

• 纸浆和造纸

• 石化产品

• 气-气能量回收

• 网络分离

• 炼铁、炼钢和冶金

• 废水处理和甲烷化

• 糖和乙醇

• 天然气或压缩气体的加工

壳管式热交换器

优点

• 紧凑高效

• 自动伸缩安全带，可抵抗 HP 循环

• 通过浸泡或循环轻松进行化学清洗

• 适用于化工、制药行业和暖通空调系统

• 占地面积小，减少空间要求，垂直安装

壳管式热交换器

螺旋形管状热交换器是一种紧凑型装置，可插入蒸汽或过热水系统中，用于生产生活热水。BARRIQUAND的壳管式热交换器具有更高的传热系数（与标准壳管式或板式热交换器相比）和较低的运行成本（由于采用 V 型连接和波纹管，抗杂质能力更强）。

壳体和线圈类型

JAD (X) 系列

• 带光滑或波纹螺旋管的换热器

• 标准换热器种类繁多：超过 20 种尺寸

• X 或 T 型连接：DN 25 至 DN125

• 碳钢或不锈钢法兰

• 管侧工作压力高达 35 bars，壳侧工作压力高达 16 bars

H-LINE 系列

• 一系列小型、极其紧凑的低负荷热交换器

• 带波纹螺旋管

• 螺纹或法兰 T 型连接

• 服务压力：每个回路16巴

B-LINE 系列

• 标准系列小型交换器（用于加热游泳池水和其他应用）

• 螺纹 T 型连接

• 直波纹管束

• 服务压力：每个回路16巴

材料

• 线圈、管壁、壳体和连接件：AISI 321 – AISI 316 不锈钢

• 法兰：AISI 321 – AISI 316 不锈钢、碳钢

应用

• 水上运动中心、游泳池

• 加热和冷却

• 精细化工和制药

• 有机和矿物化学

• 绿色化学与生物技术

• 网络分离

产品应用领域：

农业产业、化工产业、重工业、其它工业
