品牌介绍：BECKER&HICKL

Becker & Hickl 成立于 1993 年，推出了专有的时间相关单光子计数原理，使TCSPC比现有设备快 100 多倍。此外，bh 推出了多维 TCSPC 流程，不仅记录光子与信号周期时间的关系，还记录光子与实验时间、波长或空间坐标等其他参数的关系。bh 设备旨在记录多维光子分布、时间分辨图像、光子分布序列或多维时间标签数据。bh TCSPC 产品由 bh 皮秒二极管激光器、探测器模块、多光谱探测器组件和实验控制模块补充。基于这些组件，Becker & Hickl 为不同制造商的激光扫描显微镜提供自己的共焦荧光寿命激光扫描显微镜和 FLIM 升级套件。此外，bh 还是商用时域光学断层扫描仪器的 TCSPC 模块供应商。 bh 市场活动目前包括全球 5 个研讨会和分发超过 1200 页的 TCSPC 文献。

产品类型：

脉冲激光器

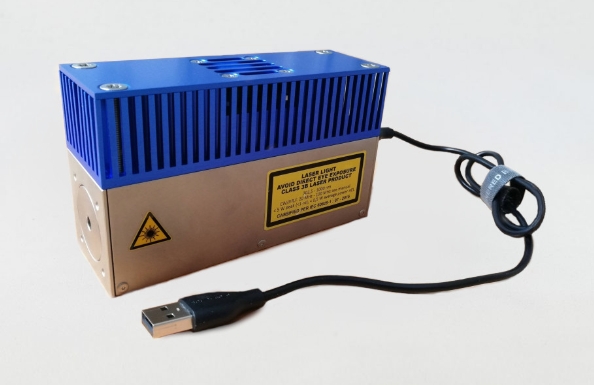

BDU-SM 系列 ps 二极管激光器

• 小尺寸，40 毫米 x 80 毫米 x 120 毫米

• USB 接口

• USB 端口供电

• 无需外部控制器，无需外部电源

• 波长范围为 375 nm 至 785 nm

• 脉冲重复率 20、50 和 80 MHz

• 脉冲宽度低至 40 ps

• 快速开启/关闭/多路复用能力

• 触发（根据要求）

• 优秀的时序稳定性

• 优秀的功率稳定性

• 无需预热时间

• 自由光束或单模光纤输出

• 脉冲模式下自由光束功率高达 3 mW

• 内部功率稳定环路

• 兼容 USB 3.0、USB 2.0

• 与所有 bh TCSPC 设备兼容

描述

BDU-SM 系列皮秒二极管激光器完全通过 USB 接口控制和供电。可用波长范围从 375 nm 到 785 nm。激光器提供圆形自由光束输出和单模光纤输出。

与 BDS-SM 激光器一样，BDU-SM 激光器也具有极高的定时稳定性和强度稳定性。光脉冲与电触发输出之间的偏移在 10 分钟内不超过 2 皮秒，即使在开启后也是如此。功率稳定在 1% 以内。无需预热时间即可稳定运行。体积小、无需外部组件、激光参数易于控制，使该激光器成为在典型实验室环境中快速设置实验的首选。

探测器

多通道 TCSPC 探测器

• 16 通道 TCSPC，带 bh SPC 系列模块

• 所有 16 个通道同时测量

• 1×16 探测器通道排列

• 时间分辨率（IRF 宽度）180 ps FWHM

• 计数率高达 4 MHz

• 通过DCC-100或DCU-400/DCU-800激光/探测器控制器供电和控制

• bh 多光谱 FLIM 检测系统的一部分

• 直接连接至所有 bh SPC 系列 TCSPC系统

描述

PML-16 探测器同时在多阳极 PMT 的 16 个独立通道中记录。同时记录是通过 bh 的“路由”技术实现的。该技术基于这样的假设：在 TCSPC 电子设备的响应时间内，不太可能检测到不同探测器通道中的多个光子。因此，可以将所有探测器通道的单光子脉冲组合在一条光子脉冲线中，生成将各个光子与探测器通道相关联的数字“路由”信号，并将不同路由信息的光子记录到 TCSPC 模块中的单独内存块中。请参阅本网站上的多维 TCSPC或bh TCSPC 手册，章节“多维 TCSPC 实现”。下图说明了 PML-16 探测器与 SPC 模块结合使用的操作。PMT 通道的组合光子脉冲用作光子计时的起始信号。检测到光子的 PMT 通道的编号用作路由信号。因此，SPC 模块记录了激光脉冲后光子在时间上的分布以及 PMT 中的通道数。这相当于 PMT 的 16 个通道的 16 条曲线。请注意，该过程不涉及任何多路复用或波长扫描。每个光子都只是根据其在激光脉冲周期中的时间以及它到达的 PMT 通道记录到时间通道中。因此，该过程以接近理想的光子效率工作。有关使用 PML-16 进行光谱解析检测，请参阅多光谱探测器。

规格：

阴极类型：

• 超级双碱金属：-100

• 多碱金属：-1

• GaAsP（镓砷磷）：-GASP

波长范围：

• 超级双碱金属：300 - 650 nm

• 多碱金属：300 - 880 nm

• GaAsP：360 - 720 nm

探测器量子效率：

• 超级双碱金属：35% @ 350 nm

• 多碱金属：20% @ 420 nm

• GaAsP：45% @ 540 nm

传输时间扩展（TCSPC IRF / FWHM）：

• 超级双碱金属：180 ps

• 多碱金属：240 ps

• GaAsP：280 ps

暗计数率（每通道，典型值，Tcase = 22°C）：

• 超级双碱金属：<20 counts/s

• 多碱金属：1800 counts/s

• GaAsP：700 counts/s

计数率：

• 高达 4 MHz

通道数量：

• 16

布局：

• 线性：1 x 16

• 可选的平方布局：4 x 4

每通道有效面积：

• 线性：0.8 x 16 mm

• 平方：4 x 4 mm（可选）

• 多碱金属：0.8 x 5.0 mm

通道间距：

• 1 mm

信号输出：

• 定时输出极性：负极性

• 定时输出连接器：SMA

• 定时输出阻抗：50 Ω

• 路由信号：4 位 + 错误信号，TTL/CMOS

• 路由信号连接器：15 针 Sub-D / HD

电源：

• 由 DCC-100 卡提供

• ±5 V

• +12 V

尺寸：

• 宽 x 高 x 深：52 x 52 x 145 mm

TCSPC / FLIM / 时间标记器

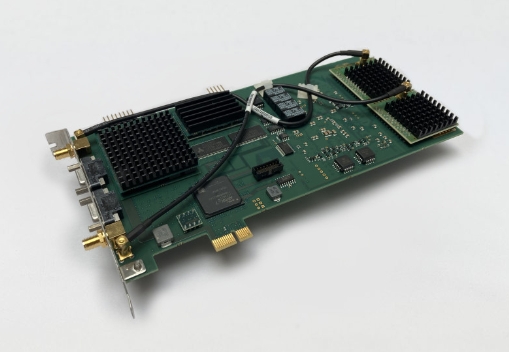

SPC-180N 系列

• 高吞吐量 PCIe 接口

• 前所未有的时间分辨率和优秀的时间稳定性

• 时间通道宽度低至 203 fs

• 内部定时抖动 (RMS) / IRF 宽度 (FWHM) 低至 1.1 ps / 2.8 ps

• 12 MHz 饱和计数率

• -NX 和 -NXX 版本非常适合超快速 HPM（混合）探测器和超导 NbN 探测器

• 精密荧光衰减记录

• 高分辨率 FLIM、同步 FLIM/PLIM 和多波长 FLIM

• 光子相关性，单分子光谱

• 适用于 Windows 10 / 11 的免费仪器软件

• 从 FLIM ROI 实时计算 FLIM 图像、FCS 曲线和衰减曲线

• FCS 曲线的实时拟合

• 链接至 SPCImage NG 数据分析

• 最多 4 个模块并联运行

• 可用作多模块包，例如 SPC-182NX、SPC-183NX 和 SPC-184NX

描述

SPC-180N 是一款用于荧光寿命成像显微镜 ( FLIM )的高端性能模块，具有高时间分辨率。该板可用于荧光寿命测量、单分子光谱、FCS 和 FCCS 记录、FLIM、马赛克 FLIM、FLITS 以及组合 FLIM/PLIM 应用。该模块也是各种扫描显微镜 FLIM 升级的基础。

一般信息

SPC-180N 模块具有与 SPC‑150N 系列相当的超快速计时电子设备。该模块有三个版本，具有不同的时间范围和时间分辨率：

最小时间通道宽度

• SPC-180N: 813 fs

• SPC-180NX: 405 fs

• SPC-180NXX: 203 fs

内部定时抖动 (RMS) / IRF 宽度 (FWHM)

• SPC-180N: 2.5 ps / 6.6 ps

• SPC-180NX: 1.6 ps / 3.5 ps

• SPC-180NXX: 1.1 ps / 2.8 ps

-NX 版本，尤其是 -NXX 版本专为超快速探测器、SSPD 和超快速混合探测器而设计。

所有 SPC-180N 系列模块都具有高速 PCI-Express (PCIe) 接口。新接口可实现极高的数据传输速率。使用 SPC-180N 系列模块，快速 FLIM 应用中不太可能出现总线饱和和 FIFO 溢出。为了进一步促进快速 FLIM，SPC-180N 系列模块具有与 TCSPC 定时电子设备并行的快速计数器。这允许数据采集软件构建 FLIM 图像，其强度在最高计数率下保持线性。

所有 SPC-180N 系列模块均具有高速 PCI-Express (PCIe) 接口，可以轻松安装在几乎所有 PC 上或配置为独立计时单元。

随附测量软件

所有 SPC 系列模块均包含SPCM操作和测量软件。SPCM提供多种操作模式下获取的数据（衰减曲线、FLIM、FCS、FCCS）的在线计算和显示（2D、3D）。SPCM软件正在积极持续开发中。SPCM经常更新新功能并修复错误。

FLIM 和 FCS 数据分析

• 对于高级荧光寿命成像（FLIM）和单曲线数据分析，请使用SPCImage。

• 对于高级动态效应可视化和分析，请使用SPCDynamics。

• 对于高级荧光相关光谱（FCS）和互相关（FCCS）数据分析，请使用Burst Analyzer。

规格：

• 光子通道：

• 原理：恒定分数鉴别器（CFD）

• 鉴别器输入带宽：4 GHz

• 时间分辨率（FWHM/RMS，电子）：6.6 ps / 2.5 ps

• IRF时间变化方差较大值（RMS）：< 0.4 ps，100秒内

• 较佳输入电压范围：-30 mV 到 -500 mV

• 最小输入脉冲宽度：200 ps

• 阈值：0 到 -500 mV

• 零交叉调整：-100 mV 到 100 mV

• 同步通道：

• 原理：恒定分数鉴别器（CFD）

• 鉴别器输入带宽：4 GHz

• 较佳输入电压范围：-30 mV 到 -500 mV

• 最小输入脉冲宽度：200 ps

• 阈值：0 到 -500 mV

• 频率范围：0 到 150 MHz

• 频率分频器：1, 2, 4

• 零交叉调整：-100 mV 到 100 mV

• 时间-幅度转换器 / ADC：

• 原理：斜坡生成器 / 偏置放大器

• TAC范围：

• SPC-180N：50 ns 到 5 µs

• SPC-180NX：25 ns 到 2.5 µs

• SPC-180NXX：12.5 ns 到 125 ns

• 偏置放大器增益：1 到 15

• 偏置放大器偏移（TAC范围）：0 % 到 50 %

• 包括偏置放大器的时间范围：

• SPC-180N：3.3 ns 到 5 µs

• SPC-180NX：1.67 ns 到 2.5 µs

• SPC-180NXX：0.834 ns 到 125 ns

• 最小时间通道宽度：

• SPC-180N：813 fs

• SPC-180NX：407 fs

• SPC-180NXX：203 fs

• ADC原理：50 ns Flash ADC 带错误校正

• 差分非线性：< 0.5 % RMS，典型值 < 1 % 峰-峰

• 数据采集：

• 直方图模式：

• 方法：板载多维直方图处理

• 死时间：80 ns，与计算机速度无关

• 饱和计数率：12 MHz

• 较大计数 / 时间通道：16 位

• 溢出控制：无、停止、重复和校正

• 采集时间：0.1 µs 到 100,000 s

• 显示间隔时间：10 ms 到 100,000 s

• 重复时间：0.1 µs 到 100,000 s

• 序列记录：可编程硬件序列器，通过内存交换进行无限记录，曲线模式和扫描模式

• 与扫描的同步：来自扫描设备的像素、行和帧

• 路由：7 位，TTL

• 实验触发：TTL

• 数据采集（FIFO / 参数标记模式）：

• 方法：时间和波长标记的单个光子的标记以及持续写入磁盘

• 在线显示：衰减函数、FCS、交叉FCS、PCH MCS轨迹

• FCS计算：多τ算法，在线计算和在线拟合

• 衰减/波形记录的计数数量：无限

• 死时间：80 ns

• 饱和计数率（峰值）：12 MHz

• 持续计数率（总线传输限制）：典型值 5 MHz

• 较大计数 / 时间通道（计数深度）：无限

• 输出数据格式（ADC / 宏时间 / 路由）：12 / 12 / 4

• FIFO缓冲区容量（光子）：2 x 10^6

• 宏时间计时器分辨率（内部时钟）：25 ns，12 位，溢出标记通过数据流中的MOTF条目

• 输入宏时间计时器分辨率（同步时钟）：10 ns 到 100 ns，12 位，溢出标记通过数据流中的MOTF条目

• 输入曲线控制（外部路由）：4 位，TTL

• 外部事件标记：4 位，TTL

• 输入计数使能控制：1 位，TTL

• 输入实验触发：TTL

• 数据采集（FIFO / 参数标记成像模式）：

• 方法：从时间和波长标记的数据中构建图像

• 在线显示：最多 8 个图像，显示在不同时间和波长窗口中

• 与扫描仪的同步：通过帧时钟、行时钟和像素时钟脉冲

• 探测器 / 波长通道：1 到 16

• 图像分辨率（64位SPCM软件）：

• 时间通道数量：

• SPC-180N：64, 256, 1024, 4096

• 1个探测器通道的像素数：

• 4096 x 4096

• 2048 x 2048

• 1024 x 1024

• 512 x 512

• 16个探测器通道的像素数：

• 1024 x 1024

• 512 x 512

• 256 x 256

• 128 x 128

• 操作环境：

• PC系统：Windows 8 / 10，推荐内存大于8 GB，64位操作系统

• PC接口：PCIe

• 功耗：约12 W，来自 +12 V

• 尺寸：230 mm x 130 mm x 18 mm

FLIM 激光扫描显微镜

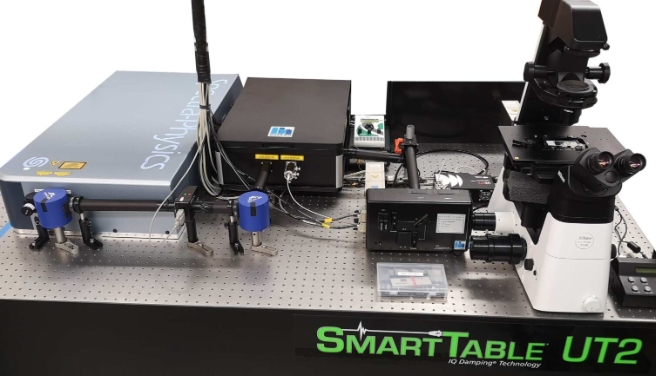

DCS-120 Super MPC FLIM系统

• 组合多光子/单光子系统

• 通过宽调谐超快激光器 (OPO、Ti:Sa) 进行多光子激发

• 宽调谐飞秒激光器 SHG 单光子激发

• 可调谐激发，适用于多光子和单光子操作

• 用于多光子操作的NDD探测器

• 用于单光子操作的共焦探测器

• 多光子和共焦操作的 FWHM 时间分辨率低于 20 ps

• 两个完全并行的SPC-180NX检测通道

• 高灵敏度、高光子效率、快速采集

• SPCImage NG的精确数据分析

应用

• FLIM 分子成像

• FLIM代谢成像

• 利用 FLIM 进行 FRET 成像

• 同步代谢成像和 pO2 成像

• 快速生理效应的荧光显微成像

• 个性化化疗

• 薄层扫描荧光显微镜

• 多波长荧光显微成像

• 同时进行 FLIM/PLIM

• 多波长薄膜

精密 TCSPC 系统

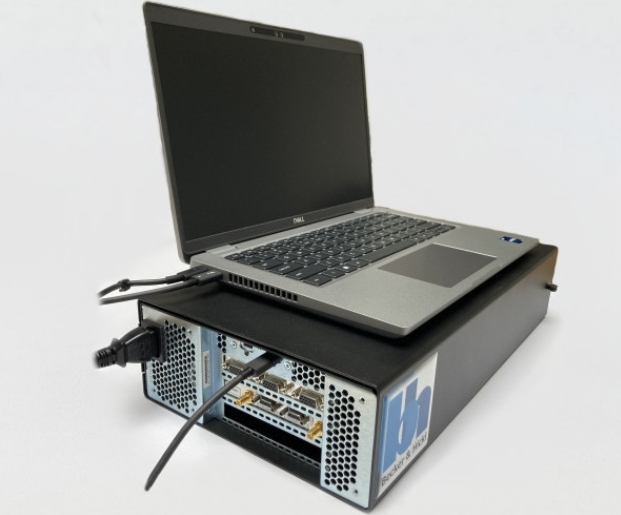

紧凑型 TCSPC 系统

• 用于测量电子设备的带扩展盒的笔记本电脑

• 三个测量和测量控制模块的空间

• 两个SPC-180N、-NX 或 -NXX 模块加上一个 DCC-100 探测器控制器

• 两个SPC-180N、-NX 或 -NXX 模块加上一个 GVD-140 扫描控制器

• 一个SPC-QC-104或SPC-QC-008，   带一个 DCC-100 和一个 GVD-140

• 体积小，适合实验室

• 快速 Thunderbolt 连接

应用

• 电影

系统集成组件

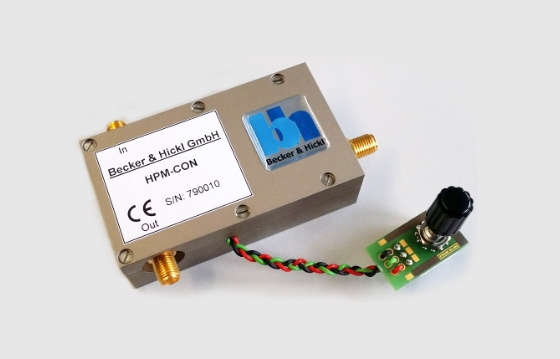

HPMCON-02 FLIM信号转换器

• 将光子脉冲密度转换为模拟信号

• 用于带有 TCSPC FLIM 的混合 LSM 系统

• 输入脉冲幅度 -30 mV 至 -200 mV

• 输入脉冲宽度低至 500 ps

• 直接插入探测器输出脉冲线

• 兼容 bh PMT 模块和混合探测器

• 输入脉冲率高达每秒10 7 个脉冲

• 输出电压范围 0 V 至 +4.9 V

• 来自 bh SPC 或 DCC 模块的电源 ±5 V

产品应用领域：

化工、航空航天、军事、制药、生物工程
