品牌介绍：BEISSBARTH

Beissbarth Automotive Test Solutions GmbH 为汽车车间和汽车制造商生产符合最新行业标准的高端市场现代测试和服务设备。其中包括用于底盘定位和驾驶员辅助调节的产品、前照灯设置装置、制动测试仪、升降平台以及用于轮胎维修和诊断的机器。这家来自慕尼黑的中型车间供应商在汽车服务设备生产方面拥有超过 120 年的经验。 Beissbarth 与领先的汽车制造商 (OE) 密切合作。独立车间 (IAM)、轮胎链、快速装配工和授权测试机构也受益于BEISSBARTH作为长期原厂供应商的经验。

产品类型：

车轮定位

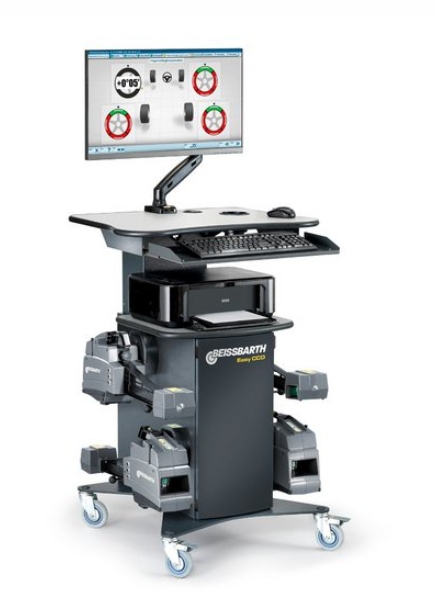

车轮定位仪 Easy CCD+

采用 CCD 测量技术的底盘对中是 Beissbarth 的理想切入点 - 经济、灵活、节省空间 |配有手推车、高性能 PC、27 英寸显示器和打印机 | 包括转盘和轮夹

完美集成到驾驶员辅助系统校准 (FAS) 和车头灯测试中：

• 舞台前的空间可用于放置校准板和聚光灯设置装置

• 调整工具与几何行程轴的持久监控和精确对准

• FAS 校准不需要额外的相机或支架

同类较佳：+/- 2 分钟精度

• 360°测量场确保系统持久自我监控和调整

• 同时对四个车轮进行侧倾补偿，无需费时举升车辆

• 无需绑定或校准平台，即可在任何合适的车轮定位站进行测量

• 无线电传输和电池供电确保完全移动性，使您能够使用自己的平板电脑或笔记本电脑

• 移动解决方案的智能充电概念，无论是在手推车上还是通过墙壁解决方案

• 来自德国的品质

• 也可作为套件版本提供，非常适合现有的车轮定位平台

供货范围：

• 带编码器和电池供电的传感器

• +具有 Smart-Test 快速测量和 FAS 校准选项的软件

• 底盘数据

• 配备高性能 PC 的手推车

• 27英寸显示器

• 打印机

• 多功能轮架 13" - 22" 带标准和软爪

• 无电子机械转盘

• 制动张紧器和方向盘锁

• 应急电缆组

技术数据

• 重量：176公斤

• 工作温度：5 - 40°C

• 储存温度：-20 - 60°C

• 包装长度：1150毫米

• 包装宽度：1200毫米

• 包装高度：1600毫米

• 毛重：206公斤

• 相对湿度应用：(40°C) 10 - 90%

• 车厢高度：1520毫米

• 宽车厢：880毫米

• 深车厢：770毫米

• 手推车重量：80公斤

ADAS 校准

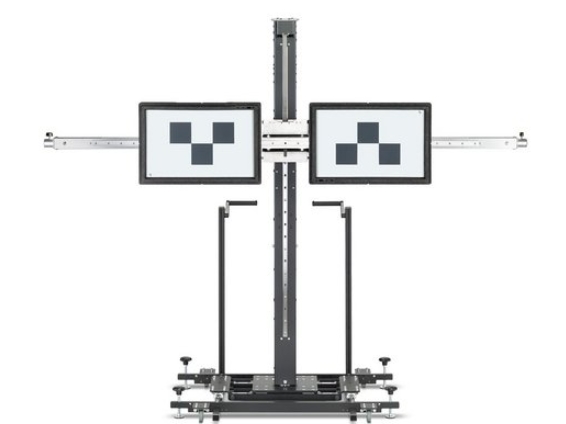

Q.DAS标准|四轮定位后的 FAS 校准

用于校准预测性安全相关雷达、摄像头和激光雷达系统的模块化解决方案。标准版本适用于中低校准量的车间。

Q.DAS：符合制造商要求的 FAS 校准与车轮定位相结合

Q.DAS 是一种模块化解决方案，用于校准预测性安全相关雷达、摄像头和激光雷达系统。根据车间的数量、预算和空间，可以配置您自己的解决方案。

Q.DAS标准：

• 安全相关的驾驶员辅助系统：雷达和摄像头

• 车辆类别： 乘用车

• 车间校准量：低至中

• 高度调节：电动调节，最高 1700 毫米

• 所有相机校准板的记录：是

• eTargets 支持：是

• 无需重新调平即可改变距离：200 mm

• 无需重新调平即可横向移动的可能性：200 毫米

Q.DAS系统的优点：

1. 数字代替模拟：

• 通过实时显示进行基于摄像头的对齐

• 无需绳索或卷尺

• 完全控制整个对齐

• 直接设定点调整而不是手动值传输

2. 将车轮定位和 ADAS 校准作为一个过程：

• 无需重新装备

• 无需移动测量设备，随时可用

• 设置和定位的指导说明

• 安装高度不均自动补偿

• 满足 OEM 的最高精度要求

3.适用于每个车间的模块化校准解决方案

• 自由选择标定板和雷达镜

• 配置取决于校准体积、预算和空间条件

• 没有固定承诺只使用一台诊断测试仪

• 集成 XY 滑块较大限度地减少调平

• 电动高度调节

只需几个步骤即可找到适合 ADAS 校准的系统

供货范围：

• 1x 模块化 Q.DAS 标准底座，无面板或镜子

• 1x Q.mApp 软件 (Android)，包括激活许可证（1 年）

• 1x 数字蓝牙测距仪

技术数据

• 重量：120公斤

• 包装长度：2350毫米

• 包装宽度：450毫米

• 包装高度：530毫米

• 毛重：155公斤

轮胎诊断

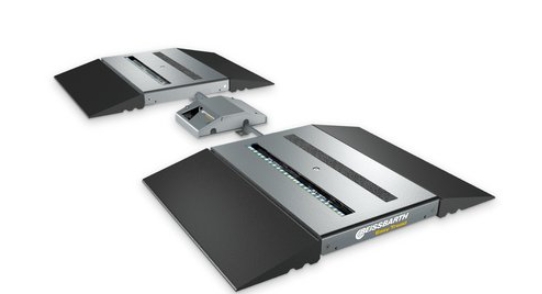

轮胎诊断系统Easy Tread 2.0 |地上

自动轮胎花纹深度测量，行驶速度高达 8 km/h | Easy Tread 适合楼上安装 |具有自动车牌识别功能|带有连接套件|实时监控 | ASA 就绪

新功能： Easy Tread 2.0 标配连接套件，可实现车辆验收的数字化和自动化：

• 同一车间网络中多个 Easy Tread 的所有交叉口的实时视图

• 读取速度提高 20%

• 通过 ASA 接口的连接选项

• 简化与本地车间网络的连接

• 新界面可轻松集成到第三方系统

• 无需使用浏览器即可直接连接显示器和电视

• 优化统计功能

Easy Tread - 行驶时进行轮胎诊断

特别是在电动汽车中，高重量和扭矩会对轮胎和底盘部件造成巨大的磨损。通过对每辆进入的车辆进行自动轮胎诊断，您不仅可以保留公司的轮胎业务，还可以通过安全问题为强大的客户忠诚度奠定基础。对轮胎磨损模式的即时评估同时生成车轮定位服务选项，并在必要时对驾驶员辅助系统进行后续校准。

• 在几秒钟内测量胎面深度并评估磨损模式

• 提出车辆行动的具体建议

• 自动识别国内和国际车牌

• 可在两个方向进行测量

• 穿越速度高达 8 公里/小时

• 由于轮胎接触面积较大，测量精度高

• 即使没有电脑也可以访问测量值（例如通过平板电脑、电视、手机）

• 性能统计数据可更好地控制和有针对性地优化流程

• 无移动机械部件（维护成本低）

• 来自德国的品质

供货范围：

• 用于楼上安装的 Easy Tread 模块（测量模块、LAN 电缆、主开关盒）

• 车牌识别相机

• 连接套件

• 入口坡道

技术数据

• 较大轮胎宽度：450毫米

• 重量：160公斤

• 防护等级：IP65

• 深度：1040毫米

• 高度：85毫米

• 包装单位：1 个托盘

• 电气连接：100 - 230V | 50 - 60 赫兹 | 1相

• 宽度：2245毫米

• 较大轴负载：4吨

• 工作温度：0 - 40°C

• 测量：1080 - 1820毫米

• 测量精度：±0.25毫米

• 较大速度：8公里/小时

• 包装长度：850毫米

• 包装宽度：550毫米

• 包装高度：1250毫米

• 毛重：168公斤

• 原产国、海关法：CN

• 语言数量（软件）：18

汽车制动测试

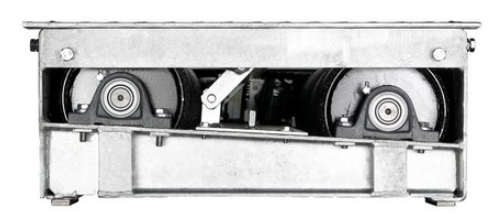

制动试验台QB.4 | 2200毫米| 3.7千瓦

700毫米车轮| 3.7千瓦| 5.2公里/小时 | 2.5t测试载荷|发动机制动|四驱检测|速度传感器| ASA v1.2 |热镀锌|轮胎友好的优质车轮 |与 Android 应用程序

QB.4 - 制动测试台的新基准通过智能手机或平板电脑显示

• 默认为移动广告设计

• 无需手推车、电脑或许可证费用

• 根据需要可选显示：模拟、数字或电视

对质量绝不妥协

• 标配发动机制动器

• 热镀锌框架和底座

• 带有轮胎友好型涂层的加固车轮

• 强化轴承、高品质3.7kW电机

下一级控制柜

• 所有电子元件均安全存放在滚轮组外部

• 灵活的显示选项，无需 Windows PC

• 符合指南且适合 HU：标准配置 ASA Livestream v1.2 接口

制动测试变得简单

• 自动检查流程

• 没有遥控器

• 自动四轮检测

• 电动驻车制动方案

• 可选择升级为 4 点轴重秤

• 适合所有常见基础

作为标准配置包含在内。其他人额外收费的内容：

• 发动机制动：延长发动机寿命，简化扩展

• 热浸镀锌：防止腐蚀，延长使用寿命

• 全轮驱动检测：非常适合全轮驱动和电动汽车

• 车轮上的优质涂层：较大抓地力，最小磨损

• 应用程序用途：取代完整的模拟显示器和 PC

• ASA 接口：HU 适合作为标准

供货范围：

• 700mm 滚轮制动试验台

• 带 ASA Livestream v1.2 的 QB.4 控制柜

• 安卓应用程序

技术数据

• 较大轮径：1000毫米

• 防护等级：IP54

• 电气连接：3×400V | 50 - 60 赫兹

• 测量系统：数据管理系统

• 可测试较大轴荷：2.5吨

• 测试速度：5.2公里/小时

• 干/湿摩擦系数：0.8/0.7

• 卷长：700毫米

• 滚动夸张：25毫米

• 发动机性能：2×3.7千瓦

• 电源线长度：15米

• 自动关闭：作为标准

• 腐蚀防护：热镀锌

• 卷径：205毫米

• 卷数：4

• 最小测试宽度：800毫米

• 较大测试宽度：2200毫米

• 包装长度：2420毫米

• 包装宽度：820毫米

• 推广援助：作为标准

• 最小轮径：320毫米

• 滚轮中心距：381毫米

• 踏板测功机：选修的

• 较大超程负载：4吨

• 前端滚筒顶边距车间地面高差：-10毫米

• ASA 直播：是的作为标准

• 药片：选修的

• 称重系统：选修的

• 自动启动和重启：作为标准

• 启动阻塞保护：作为标准

卡车制动测试

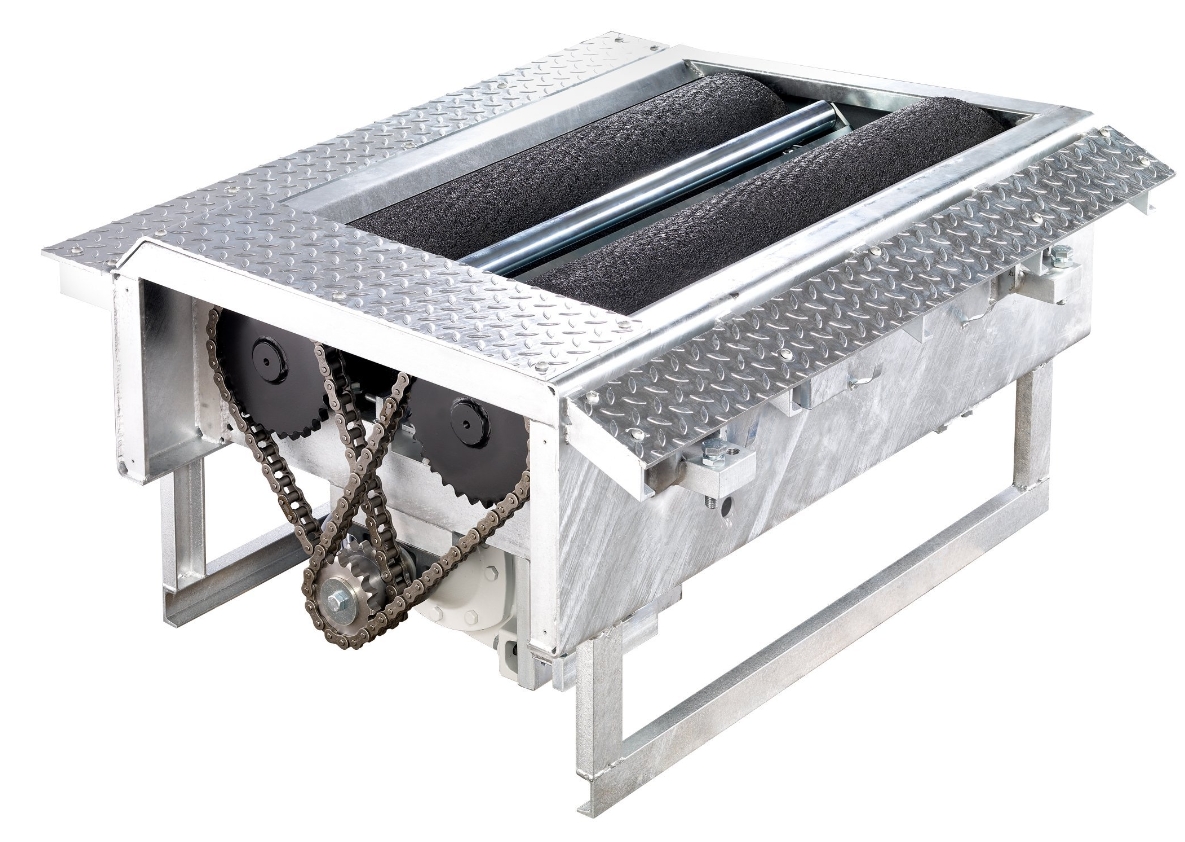

卡车制动测试仪 BD 6421

轴重高达 16 吨，标准 Beissbarth 机械装置，PC 就绪 | ICperform 软件，平板电脑应用程序的新功能 | 2 速，电磁电机制动器，4 x 4，车轮 1000 mm | ASA 直播

• 轴重高达 16 吨，2017 年之前的机械装置，PC 就绪

• ICperform 软件，全新平板电脑应用程序

• 2 种速度，4x4

• 涂层卷，1000 毫米

• 带电磁发动机制动器

• ASA 直播

• 与 MB 8100/BSA 56xx 相同

可选配件

• 8 点刻度（已包含在某些配置中）

• 车速表控制选项

• 立交桥板

• 坚固的机械结构：耐候热浸镀锌、钢链

• 无线电控制压缩空气传感器

• 提供各种长度的横向坑安全装置

具有成熟机械性能的制动试验台

• 滚轮组的结构与测试台 MB 8815/BSA 53xx 和 MB 8100/BSA 56xx 相同

• 新的！现在还配备 ICperform 软件和可选的平板电脑应用程序

• BD 6xxx 可配备标准卷筒 (1000 mm) 或更长的 1100 m 卷筒（与 MB 8100/BSA 56xx 相当）

• 耐候热镀锌钢链条

• 速度传感器

• 坚固的滚轮机构

• 立交桥板

ICperform：新软件

• 直观且易于使用

• 相关测量值的较佳表示

• 易于使用

• 更快的制动测试

• 打印和数据库功能

• 与测试线上其他测试设备联网

ICperform：使用平板电脑应用程序更加方便

ICperform 平板电脑应用程序：测量速度更快，无需进出车辆

• 直观的用户界面可以通过 Android 平板电脑进行操作，并通过 WiFi 连接实现稳定的测量值传输和控制 - 即使在车内也是如此。

• 滚动阻力、不圆度、每轴或车轮的制动力、左右比较或压力值，所有数据实时显示，直观直观

• 使用 Beissbarth 的 ICperform 平板电脑应用程序可以加快流程并避免不必要的进出车辆。

使用 ICperform 平板电脑软件快速轻松地进行制动测试

• 车辆信息数据录入

• 选择测试模式

• 在车厢内方便地进行测试控制

• 使用客户自己的 Android 平板电脑

• 与车间 PC 显示器上的显示相同

车辆操作方便，可移动

• 直观且有指导性：全自动测试程序（涵盖 80% 的测试例程），包括测试值的打印和存档

• 集成远程控制

• 制动测试状态和重要测量值始终可见

联网卡车系统的互联维修

• 制动试验台

• 头灯瞄准装置

• 排放分析

• 空调服务设备

Connected Repair 可以自动与集成车间信息系统交换当前订单数据。通过网络，基于中央服务器的软件解决方案简化并加速了所有连接的测试设备的工作流程。

• 单台电脑免费安装

• 通过许可证联网其他工作站（请咨询您的 Beissbarth 经销商。）

• 16种语言

互联维修：使用 HTD 815 车头灯测试仪加快工作流程

• 检查卡车上的所有光源（氙气、双氙气、LED、双 LED、卤素）和所有类型的车头灯

• 对于 HTD 815 Matrix/DLA 型号，还可以设置无眩光远光系统（DLA、Matrix）

• 带 CMOS 摄像头和集成打印机

系统要求

最低电脑要求

• 操作系统：Windows 7、Windows 10、64 位

• 处理器：赛扬 2.7 GHz

• 内存：4GB

• 固定存储：500GB

• 串行接口：2 个 RS232 (COM)

PC显示器（托架）的最低要求

• 尺寸：27 英寸

• 分辨率：1920 x 1080 像素

• 纵横比：16:9

最低要求 HDMI 电视（模拟显示器的替代品）

• 最小尺寸：40"

• 建议尺寸：55 英寸

• 分辨率：1920 x 1080 像素

• 纵横比：16:9

平板电脑最低要求

• 操作系统：Android 5.0以上

• 最小尺寸：8"

• 建议尺寸：9.6 英寸

• 纵横比：16:9 或 16:10

• 基本要求：带路由器的WiFi网络

供货范围（德国）：

• 卡车软件（项目编号 1 691 810 741）

• 包括 ASA 直播

• 左侧滚轮组（货号 1 691 810 233）

• 右侧滚轮组（货号 1 691 810 234）

• 控制柜（货号 1 691 810 266）

• 包括 15 m 电缆组

技术数据

• 较大轮径：1200毫米

• 较大轮辋直径：40英寸

• 防护等级：IP54

• 长度：1300毫米

• 高度：666毫米

• 测量系统：- 数据管理系统

• 宽度：1151毫米

• 干/湿摩擦系数：0.8/0.7

• 卷长：1000毫米

• 滚动夸张：50毫米

• 最小轮辋直径：13英寸

• 卷径：280毫米

• 最小测试宽度：900毫米

• 较大测试宽度：2900毫米

• 最小轮径：450毫米

• 滚轮中心距：438毫米

• 不带起重装置的重量：710公斤

• 电机连接电缆：7x4平方毫米

• 齿轮减速：1/17.27

• 测试速度等级1：2.3公里/小时

• 测试速度等级2：4.6公里/小时

• 发动机转速 1 级：1450转

• 发动机转速 2 级：2950转/分钟

• 滚筒速度等级 1：43.4转/分

• 滚筒速度2级：87.6转/分钟

• 额定功率等级1：2×10kW

• 额定功率2级：2×12.5kW

测试车道

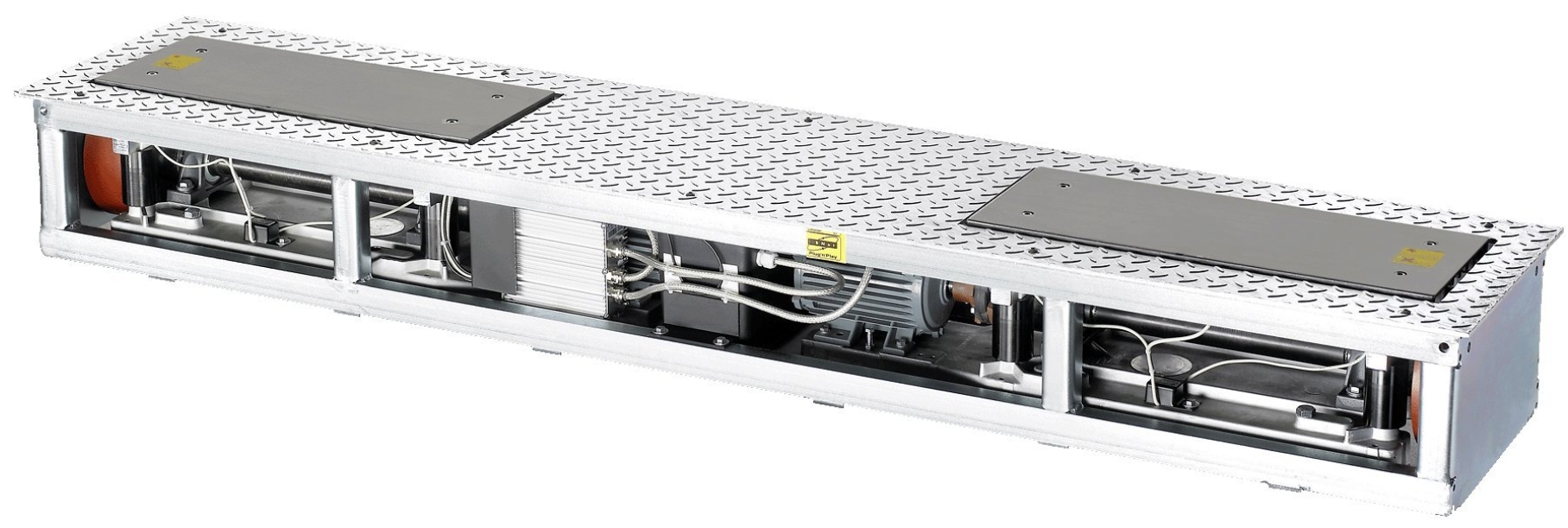

悬架测试仪 SA 640

BD 4xxx 系列制动测试仪的专用附件专门用于检查车轮悬架元件的技术状况

• 在不利条件下，车轮的抓地力由车轮悬架元件（车轮悬架、车轮轴承、轮胎和减震器）的技术状况决定。

• SA 640 根据国际公认的 EUSAMA 测量原理测量车轮的相对抓地力。完整的底盘测试结果是对车辆行驶安全性的全球性陈述。

• 带应变仪 (DMS) 测量系统的弯曲梁

供货范围：

• 底盘测试仪 SA 640

• RR连接电缆

• RR 夹具套件和紧固材料

技术数据

• 重量313公斤

• 包装2420x820x700毫米

• 对冲3×20A

• 防护等级IP54

• 长度440毫米

• 高度280毫米

• 工作温度-10 - 50°C

• 电气连接400V | 50 - 60 赫兹

• 测量系统数据管理系统

• 较大声压级70分贝(A)

• 宽度2360毫米

• 可测试较大轴荷2000公斤

• 最小测试宽度 - 较大测试宽度820 - 2200毫米

• 测试频率<25赫兹

• 发动机性能2×2.5千瓦

• 发动机转速1360转/分钟

• 储存温度-10 - 50°C

• 电源线5×2.5平方毫米

• 保险丝电源6.6A

• 测试原理- 病原体法（EUSAMA原理）

• 测试板长度690毫米

• 测试板宽度273毫米

• 有效系数（cos φ）0.75

• 测量范围，较大行程6毫米

• 毛重343公斤

• 阶段3

• 较大相对湿度85%

• 较大超程负载4000公斤

产品应用领域：

车库、轮胎零售连锁店、快速装配工、授权检验机构、汽车、机械
