品牌介绍：BENDER
BENDER在全球范围内生产的质量，尤其是电气安全，是BENDER对客户以及BENDER希望成为BENDER的客户的所有人的承诺。75 多年来，BENDER每天都在尽较大努力实现这一目标。BENDER致力于使用创新技术为您的特定行业和应用寻找解决方案，以确保人员和机器的极好电气安全。
产品类型：
绝缘监测

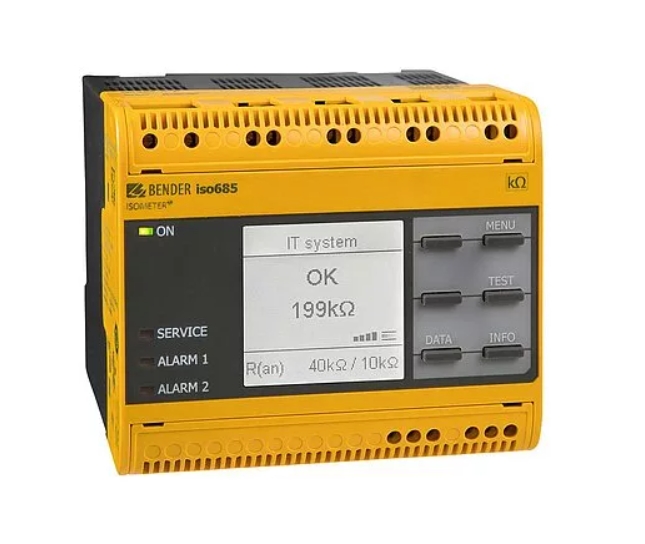

ISOMETER iso685…
预定义测量配置文件
可靠测量绝缘电阻、电压、电容和频率
集成 Web 服务器
Modbus TCP/RTU
历史记忆
ISOMETER 是一款符合 IEC 61557-8 标准的 IT 系统绝缘监测设备。该设备普遍适用于交流、3(N)交流、交流/直流和直流系统。交流系统可能包括大量直流供电负载（如整流器、逆变器、变速驱动器）。

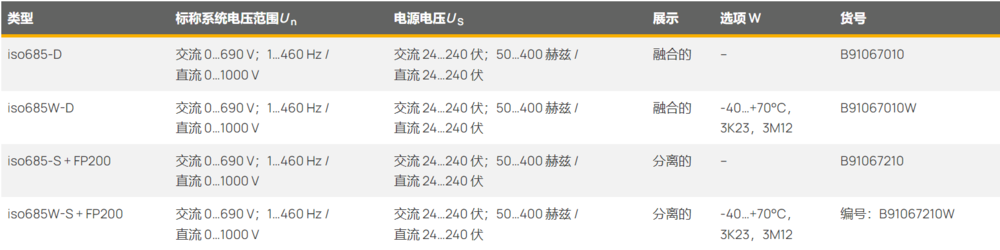

设备变体
iso685-D：此设备变体 ISOMETER iso685-D 具有高分辨率图形液晶显示屏和操作控件，可直接操作设备功能。它 不能 与 FP200 组合使用。
iso685-S： 此设备变体 ISOMETER iso685-S 既没有显示屏也没有操作控件。它只能与 FP200 组合使用，并通过此前面板进行操作。
选项“W”： 带和不带集成显示屏的 ISOMETER 均可使用选项“W”，适用于极端气候和机械条件（ISOMETER iso685W-D 和 iso685W-S）。
特征
ISOMETER 适用于带电连接整流器或逆变器的 IT AC 系统以及 IT DC 系统（IT = 不接地系统）
自动适应现有系统漏电容
AMP Plus与其他特定轮廓测量方法的结合
两个可单独调节的响应值范围：1 kΩ…10 MΩ
高分辨率图形液晶显示屏
连接监控（测量线监控）
自动设备自检
绝缘电阻随时间变化的图形表示 (isoGraph)
带实时时钟的历史存储器（缓冲三天），可存储 1023 条带日期和时间的报警信息
电流或电压输出 0(4)…20 mA、0…400 μA、0…10 V、2…10 V（电气隔离），类似于系统测量的绝缘值
可自由编程的数字输入和输出
通过互联网或内联网进行远程设置（Web 服务器/选项：COMTRAXX 网关）
通过互联网进行全球远程诊断（仅由 Bender 服务提供）
RS-485/BS（本德传感器总线）用于与其他本德设备交换数据
BCOM、Modbus TCP/RTU 和 Web 服务器
可通过耦合装置扩展电压
应用
绝缘故障定位

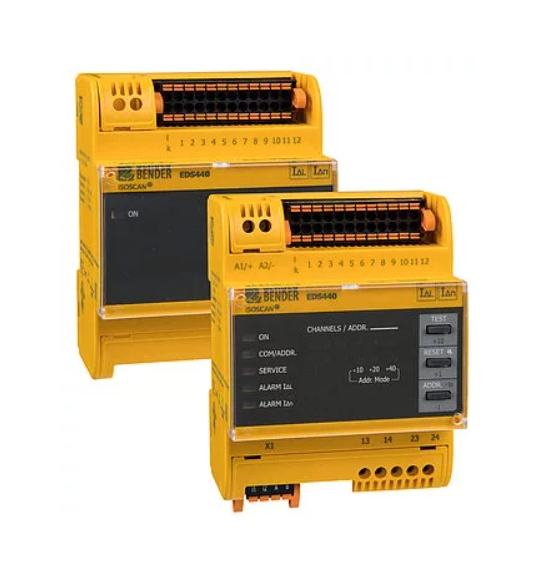

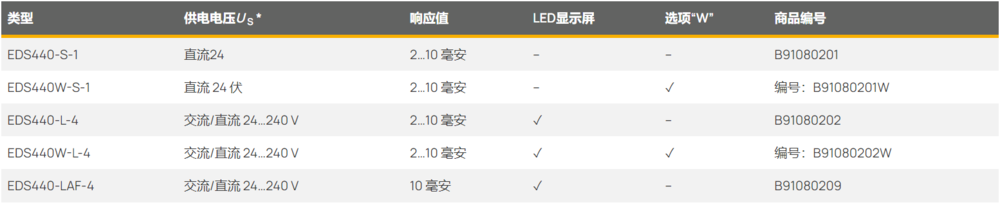

ISOSCAN EDS440
自动绝缘故障定位
应用主电路
12 个测量通道用于测量电流互感器
CT连接监控
通用系统概念
绝缘故障定位器 ISOSCAN EDS440 与 ISOMETER iso685-DP 或定位电流注入器 PGH 配合使用，用于定位未接地电源系统（IT 系统）中的绝缘故障。
它们检测绝缘监测设备 iso685-DP 或定位电流注入器 PGH 产生的定位电流信号并进行相应的评估。最多可将 12 个测量电流互感器连接到 EDS440。总共可以通过 RS-485 接口（BS 总线协议）连接最多 50 个绝缘故障定位器，从而可以监测最多 600 个输出电路。
特征
通用系统概念
模块化设计，因此可根据具体情况轻松调整
测量电流互感器有多种尺寸和版本可供选择
CT连接监控
12 个测量通道，用于测量 CTAC…、WR…、WS… 系列电流互感器
可选扩展 12 个中继通道
可选故障记忆行为
系统中最多有 50 个 EDS 绝缘故障定位器，600 个测量通道
响应灵敏度：2…10 mA
具有可配置响应值的交流剩余电流测量
两个报警继电器，每个继电器都有一个常开触点
可选择 N/O 或 N/C 操作
外部测试/复位
故障输出电路的中央显示
串行接口 RS-485，BS 总线地址范围 2…79，Modbus RTU
可连接到更高级别的控制和可视化系统
应用
交流、三交流和直流 IT 系统中的绝缘故障定位
工业设备和船舶的主电路和控制电路
发电厂的二极管解耦直流 IT 系统
医疗场所系统
剩余电流监测

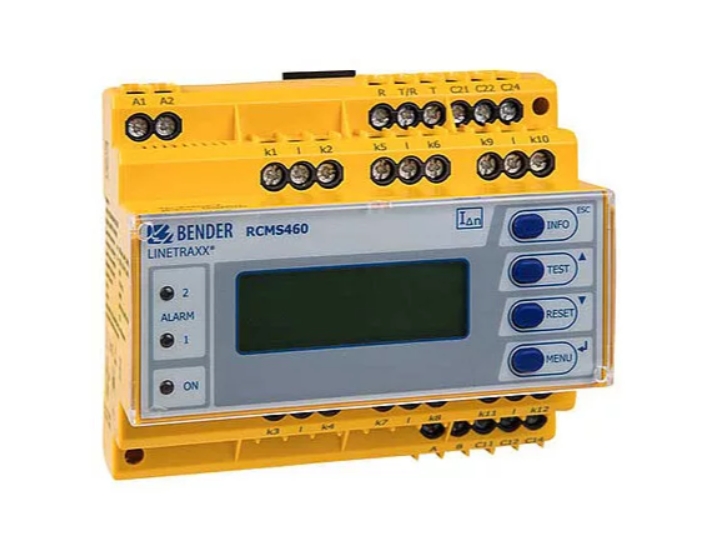

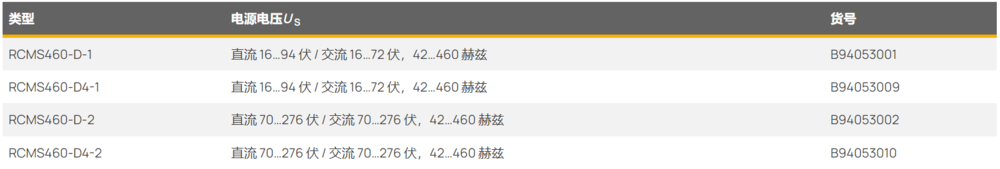

LINETRAXX RCMS460-D
RCMS 系统由一个或多个 RCMS460-D/-L 或 RCMS490-D/-L 剩余电流监测器组成，它们能够通过相关的测量电流互感器检测和评估接地电源中的故障、剩余和工作电流。要监测的系统的较大电压取决于母线系统中使用的测量电流互感器的标称绝缘电压，也取决于所穿过的电缆或导体。
需要使用封闭式 CTBS25 或 CTUB100 系列测量电流互感器来测量交流/直流敏感剩余电流（根据 IEC/TR 60755：B 型）。它们需要一个 24 V DC 电源装置（例如 STEP-PS 系列）。CTAC…（封闭式）、WR（矩形）、WS（分体式）和 WF…（柔性）系列测量电流互感器用于交流和脉动电流（根据 IEC/TR 60755：A 型）。
可以将各种测量电流互感器系列的任意组合连接到监视器测量通道。每个 RCMS460-D/-L 和 RCMS490-D/-L 都有 12 个测量通道。通过 BMS 总线（带 BMS 协议的 RS-485 接口）最多可以连接 90 个剩余电流监视器，从而可以监视最多 1080 个测量通道（子电路）。
如果该产品用于人员、消防或设备保护，则可以相应设置频率响应。可以分析测量电流的谐波。
特征
通过为每个通道选择相应的测量电流互感器，可选择交流、脉冲直流或交流/直流敏感测量
真有效值测量
每台设备有 12 个测量通道，用于剩余电流测量或数字输入
系统中最多有 90 个 RCMS… 监视器，最多有 1080 个测量通道
所有通道快速并行扫描
响应范围：10 mA…10 A (0…2000 Hz)、6 mA…20 A (42…2000 Hz)、100 mA…125 A (42…2000 Hz) RCMS…-D4
预设功能
可调时间延迟
可以设置频率响应特性以保护人员、火灾和设备
带有日期和时间戳的历史存储器，可存储 300 条数据记录
每通道 300 条数据记录的数据记录器
谐波、直流、总谐波失真 (THD) 分析
两个报警继电器，每个继电器有一个转换触点
设备版本 RCMS490 每通道配备一个报警触点
可选 N/O 或 N/C 操作和故障记忆
连接外部测试/复位按钮
背光图形显示屏（7 段显示屏）和警报 LED
通过BMS总线进行数据交换
设备设置密码保护
持续 CT 连接监控
符合 RoHS 规定
应用
测量和评估频率范围内的负载和设备的剩余电流、故障电流和额定电流
- 0 ... 2000 Hz（CTUB100 或 CTBS25 系列测量电流互感器），
- 42 ... 2000 Hz（CTAC ...、WR ...、WS ...、WF ... 系列测量电流互感器）。
监测易燃环境中被视为火灾隐患的电流
TN-S 系统的“杂散电流”和附加 N-PE 连接的 EMC 监控。
监测 N 根导线是否因谐波引起过载
监测 PE 和等电位连接导体，确保它们没有电流
对固定电气设备和系统进行剩余电流监视，以确定符合事故预防条例 DGUV V3（德国）实际要求的测试间隔。
通过快速断开保护人员和消防安全
监控数字输入
中性接地电阻 (NGR) 监测

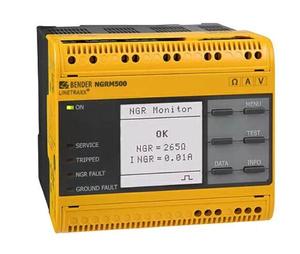

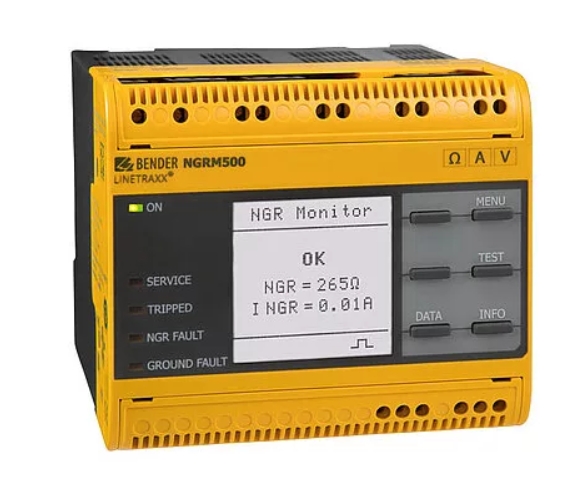

LINETRAXX NGRM500
NGRM500 仅适用于高电阻接地系统。在这些系统中，NGRM500 监控：
特征
电能质量

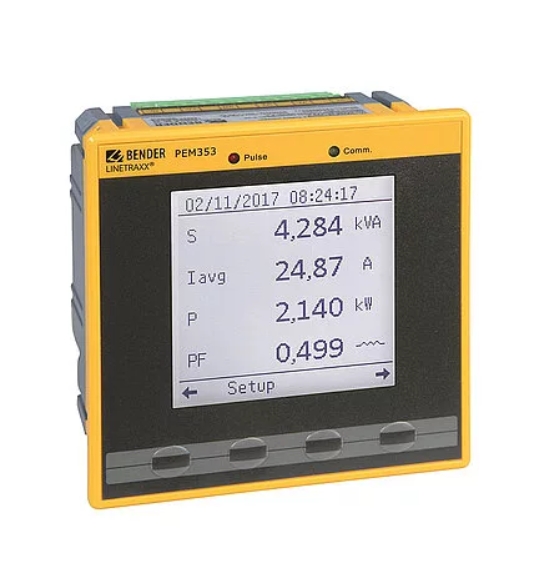

LINETRAXX PEM353
众多测量量（参见特性/功能）
电能质量监控
带报警转发的限值监控（设定点）
带有存储和使用时间的能源和功率测量
可配置起始页，包含 4 个测量值
N 导体测量和监控（仅用于 PEM353-N）

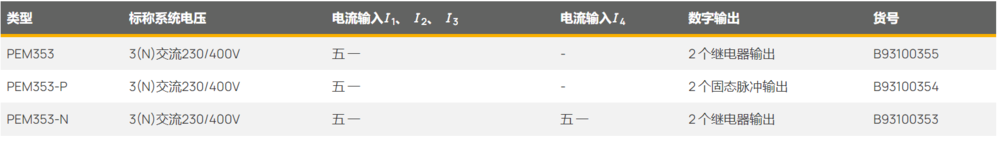

数字通用测量装置PEM353用于记录和显示电力供应网络的测量量，并通过通信接口提供这些数据。
测量范围从电压和电流到功率和能量计，再到电压质量的测量量，例如 THD 和高达 31 阶的单个谐波。
PEM353 适用于 2 线、3 线和 4 线系统，以及 TN、TT 和 IT 系统。这允许监控单相和多相系统。该设备的标准尺寸为 96 x 96 毫米，适合安装在前面板。
特征
1. 电量测量，如
相电压（单独 + Σ）U L1、U L2、U L3 ，单位为 V
线间电压（单独 + Σ）U L1L2、U L2L3、U L3L1 ，单位为 V
相电流（单独 + Σ）I 1、I 2、I 3 ，单位为 A
中性线电流I n（计算值），单位为 A，I 4（测量值，仅用于 PEM353-N），单位为 A
剩余电流I r（计算值，仅用于 PEM353-N），单位为 A
频率f ，单位为 Hz
每相导线的功率（单独 + Σ）P ，单位为 kW，Q ，单位为 kvar，S ，单位为 kVA
位移因数（单独 + Σ）cos (φ)
功率因数（单独 + Σ）λ –有功和无功电能输入（单独 + Σ）输出（单独 + Σ），单位为 kWh、kvarh
电压相位角（LN 或 LL，单独），单位为 °
电流相位角（单独），单位为 °
电压不平衡度，单位为 %
电流不平衡度，单位为 %
U和I 的谐波失真（THD、TOHD、TEHD）
I的 k 因子
I的波峰因数
I的总需求失真 (TDD)
2. 电能表
有功电能精度等级符合 IEC 62053-22 标准：0.5 S
LED（脉冲）指示有功或无功电能
2 个脉冲输出（仅用于 PEM353-P）
总相和单相电能计量
最多 4 个脉冲计数器（例如气体、水、空气、热量）
3. 电能计量的使用时间
最多 8 种关税
通过数字输入或
根据时间表切换资费，2个时间表
按费率进行总相和单相电能计量
按有功和无功电能输入和输出
总视在电能
各电价总相功率（P、Q、S）的峰值需求
4. 电能表日志
全相电能计量
按费率计量总相电能
5. 总相功率（P、Q、S）和电流的负载数据
可配置滑动平均值/平均值（需求）
下一个平均值的需求预测
带时间戳的峰值需求日志
总相功率和电流 (P、Q、S)
每个费率的总相功率 (P、Q、S)
6. 记录 45 个测量值的较大值和最小值，并带有时间戳
7. 通过设定点和报警转发进行极限值监控
9 个可参数化的监控点（设定点）
25 种测量值可供选择
通过显示器和/或数字输出 (DO) 发出警报
监控是否违反限值（超过/低于限值）
滞后可调
8.事件日志（SOE日志）
100 条带时间戳的条目，分辨率为 1 毫秒
设置、设定点和 DI/DO 的变更
系统消息
违反限值
9. 加载数据日志：每日和每月值（仅用于 PEM353-N）
每日日志
60 天（2 个月）
每相有功、无功和视在能量的总能量
总相功率的峰值需求（P、Q、S）
月度日志
10. 数据记录器（仅用于 PEM353-N）
5 个记录器，每个记录器最多 16 个通道
从 328 个测量值中选择通道
间隔可配置：60 秒至 40 天
记录时间，例如 100 天，间隔 15 分钟
11.操作简单、方便
大型背光图形显示屏
显示屏密码保护
标准显示屏，带 4 个可选测量量
12. 其他功能
13. 通讯接口及协议
应用
现代电量指示仪表，例如作为模拟指示仪表的替代品
电能质量监测
带报警转发的限值监控（设定点）
N 导体的测量和监测
能源和功率测量，例如作为能源数据监测的一部分
测量和监控继电器

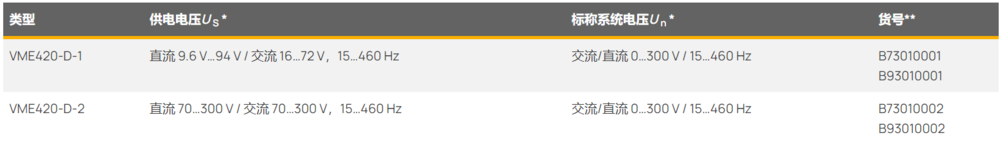

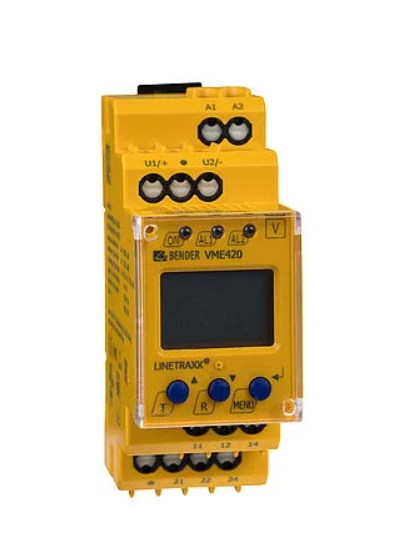

LINETRAXX VME420
0…300 V 交流/直流系统的欠压、过压和频率监控
多种监控功能可选 < U , > U , < f , > f
可调启动延迟、响应延迟和释放延迟
设备设置密码保护
预置功能（基本参数自动设置）
VME420 系列电压继电器设计用于监控交流和直流系统中的频率、欠压、过压以及两个阈值之间的电压。电压以有效值测量。当前测量值持续显示在液晶显示屏上。触发报警继电器所需的测量值被存储。由于响应时间可调，因此可以考虑特定于安装的特性，例如设备特定的启动程序、短时电压波动等。继电器需要外部电源电压。
特征
监控交流/直流系统在 0…300 V 电压范围内的欠压、过压和频率
多种监控功能可选 < U , > U , < f , > f
启动延迟、响应延迟和释放延迟
可调开关滞后
有效值测量（AC+DC）
通过多功能液晶显示屏显示数字测量值
预置功能（基本参数自动设置）
LED：电源开启、警报 1、警报 2
测量值存储器用于存储操作值
持续自我监测
内部测试/复位按钮
两个独立的报警继电器（各一个转换触点）
可选择 N/C 或 N/O 操作和故障记忆行为
设备设置密码保护
可密封透明盖
双模块外壳（36 毫米）
推线端子（每个连接两个端子）
符合 RoHS 规定
应用
机器和电气设备的单相电压和频率监控
通过电压互感器监测中压系统的接地故障
电池系统监控
在特定电压水平下开启和关闭
产品应用领域：
工业、建筑、医疗、交通等领域
