品牌介绍：BERGOZ

公司简介：

BERGOZ Instrumentation 是一家法国中小企业，成立于 1981 年，专注于粒子加速器的无损光束仪器。BERGOZ设计、开发和制造高精度电流互感器和模拟电子设备。

Bergoz Instrumentation 是一家工业公司，从研发到销售和支持，包括制造和质量保证，完全一体化。

BERGOZ在自筹资金的情况下，获得了充分的自主权，可以与世界各地的研究机构建立并保持牢固的关系，例如 GSI、CERN、LBNL、KEK、DESY、康奈尔大学、Spring-8、LANL、INFN-LNF、CEA-Orsay、SLAC、ESRF、Riken 和 BNL。

BERGOZ将超过 20% 的收入投入到研发中，以不断扩大BERGOZ的产品组合并确认BERGOZ在全球范围内的科学认可。

基于40年的经验，BERGOZ为客户提供技术建议，确保他们的光束要求和BERGOZ的仪器性能完全一致。

BERGOZ的动力是用户满意度；BERGOZ的手段是高品质的产品、信守承诺和客户亲密关系。BERGOZ已通过ISO9001-2015 认证。BERGOZ的团队位于圣热尼普伊，靠近欧洲核子研究中心，全心投入并致力于这种方法。

产品类型：

Diagnostics

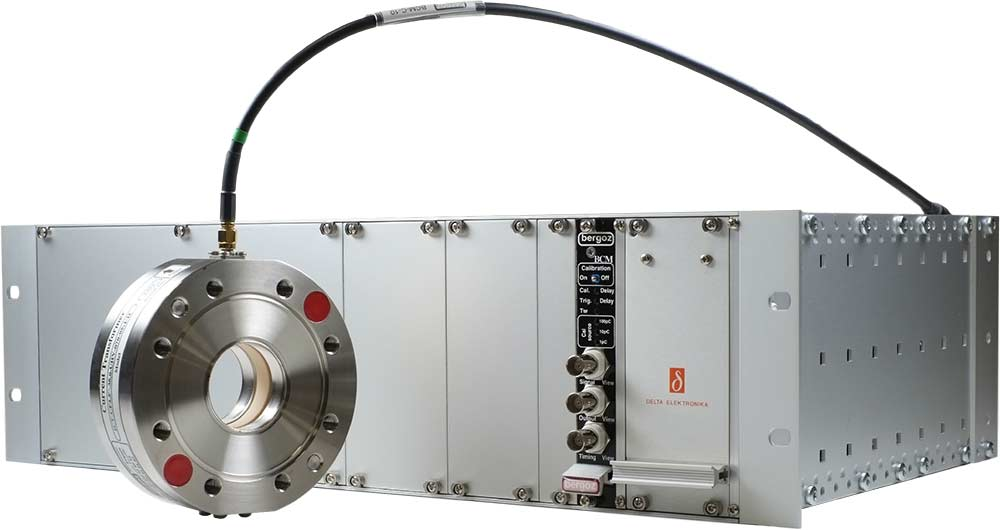

ICT 和 BCM-IHR-E

ICT 带宽设置为 12 MHz。它允许以较慢的速度传输束电荷。

ICT 信号可由用户处理，也可由 BCM-IHR 集成。

触发后 30μs 内可获得与光束脉冲电荷成比例的输出电压。该输出电压维持 400μs，然后复位。然后可测量另一个脉冲。

ICT 的两种封装类型

• 法兰内嵌式ICT

• 法兰内ICT直接安装在光束线中。

• 适用于从 1 英寸到 250 毫米的多种管道直径。

• 也可采用椭圆孔径或其他任意形状的孔径。包括陶瓷间隙、屏蔽和壁电流旁路。

• 无需波纹管。

• 材质 AISI-304、316LN（可选）

• 可烘烤至 185°C

• 兼容特高压

空中信息通信技术

• 在真空室上方进行空中 ICT 安装时，需要安装“间隙”以防止壁电流流过 ICT 孔径。

• 根据真空要求，间隙可以是钎焊陶瓷环或有机材料O形环。

• 典型的安装包括波纹管、壁电流旁路和完全包围 ICT 的电磁屏蔽。

免疫学监测仪

• BCM-IHR-E处理来自 ICT 的信号。

• 专门开发的混合电路放大电荷并以低噪声和高线性度进行集成。

• 输出是与光束电荷成正比的双极电压。

• 内置校准发生器提供在线保证测量的可靠性。

• BCM-IHR-E 插入 BCM-RFC 有线站，即包括电源的 19 英寸 3U RF 屏蔽机箱。

• 每个底盘最多可安装 10 个站。

环境

温度

• 空气中型号：任何时候均为 100°C (212°F)

• 法兰型号：任意时间 100°C (212°F)、可选 150°C (300°F)、可选 185°C (365°F)

磁芯饱和

• 2 mT 径向场

• 2A 恒定直流电流

辐射损伤

• 标准 SMA PTFE：1E3 灰色（最 大）

• 耐辐射 SMA PEEK：6E7 灰色（最 大）

• 最 大 1E17 n/cm2

主要特点：

• 灵敏度（仅 ICT）从 0.25 到 10 Vs/C

• 满量程范围从 800 pC 到 400 nC

• 单束噪声为 0.55 pC

Beam Structure

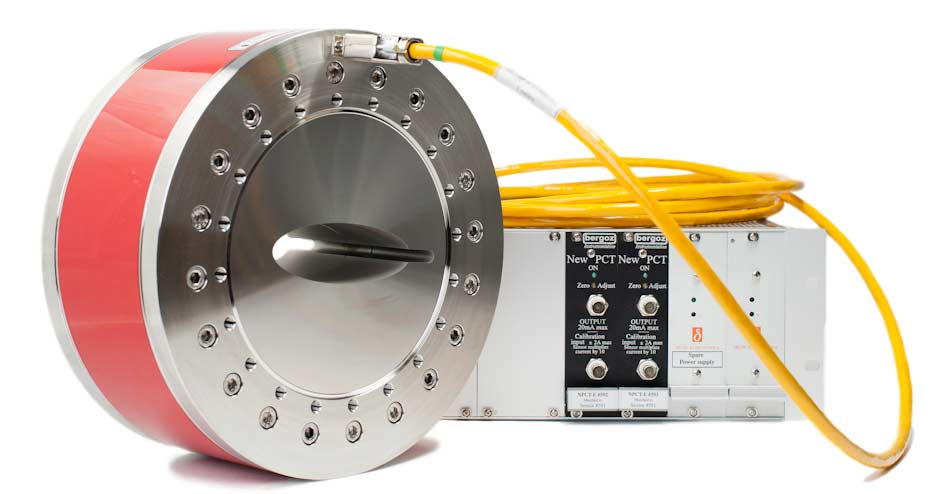

NPCT

主要特点：

• 满量程范围 ±20 mA、±200 mA、±2 A 和 ±20 A

• 分辨率低至 0.5 µA rms/√(Hz)

• 输出带宽从 DC 至 10 kHz (-3dB)

• 线性误差≤0.1%

应用：

• 世界上大多数粒子加速器都使用新型参数电流互感器来测量平均束流。

• 它们是机器调整、调试、操作和机器/人员安全的重要仪器。

• 其大的动态范围、宽的带宽和高的分辨率使其成为测量储存环中光束寿命的理想仪器。

• 它通常是加速器中唯 一真正校准的光束仪器，并作为校准其他光束诊断的参考。

NPCT 传感器的 2 种封装类型

法兰内螺纹

• 法兰式 NPCT 安装在光束线中。

• 轴向长度短（120 毫米），包括真空焊接至可伐合金的陶瓷间隙。

• 无需波纹管或壁面电流旁路

• 材质 AISI-304、316LN（可选）

• 尺寸范围从 CF2“1/8 到 CF108“

• 兼容特高压

空中 NPCT

• 在真空室上方的空气中安装 NPCT。需要安装“间隙”以防止壁电流流过 NPCT 孔径。

• 根据真空要求，间隙可以是钎焊陶瓷环或有机材料O形环。

• 典型的安装包括波纹管、壁电流旁路和完全包围 NPCT 的电磁屏蔽。

产品应用领域：

高能物理研究、同步辐射源、医学物理、粒子加速器
