品牌介绍：BERNIO ELETTROMECCANICA
公司简介：
BERNIO ELETTROMECCANICA公司于 1964 年 5 月在意大利米兰东北部的一个市布鲁吉里奥成立（至今仍在该地运营），最初是一家小型电动机制造商。多年来，这些产品的范围不断发展和扩大，不断提高所提供服务的质量和类型，在咨询和新车型开发领域也是如此。八十年代中期，由于迄今为止取得的优异成绩，BERNIO ELETTROMECCANICA收购了一家生产小型同轴行星齿轮减速机的公司的业务，以整合和扩大BERNIO ELETTROMECCANICA在自动化市场的影响力。
九十年代中期，经过大约十年的时间致力于这些产品的开发，鉴于质量与价格的结合在市场上取得了显着的成功，BERNIO ELETTROMECCANICA决定将BERNIO ELETTROMECCANICA的努力和投资集中在这个领域。
产品类型：
电机驱动器

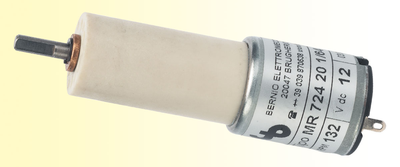

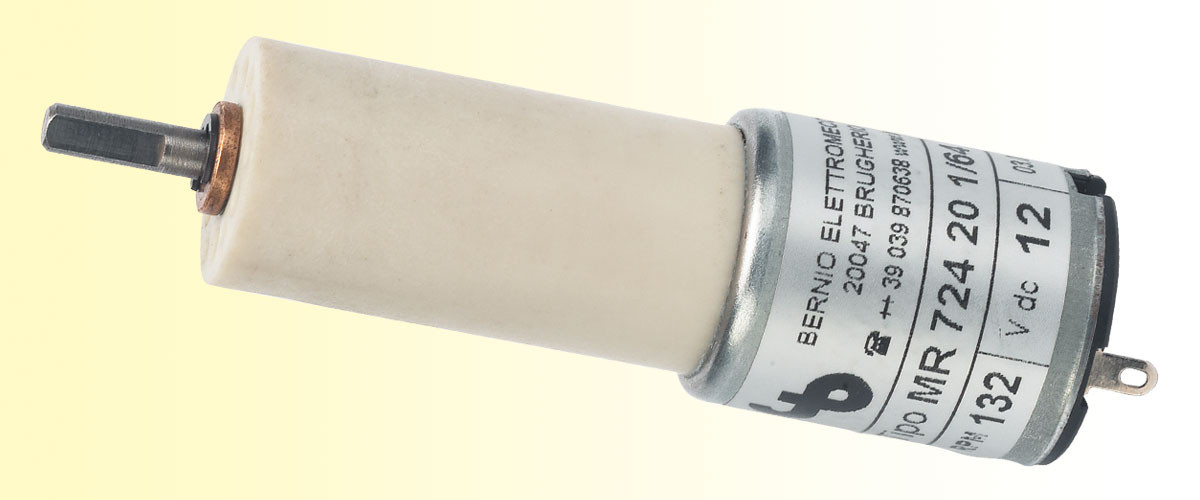

MR 724 20同轴齿轮电机
描述：
齿轮电机的长度“L”取决于标准 724 电机的减速和输出转数、5 W 输出、12000 空转转数 12 或 24 Vdc。启动电流1.6A。
输出轴由自润滑衬套支撑。电机经过电镀处理以抵抗腐蚀。
减速器的主体由聚甲醛树脂制成。转速可能存在 ±10% 的变化。
负载测试采用 3' ON 6' OFF 周期的电流 (0.85 A) 进行。
浪涌电流为 I max，可维持最 大值 2"。
可作用在输出轴上的最 大力：输出轴极点处轴向 2 N，径向 10 N。
类型 | 减速 比 | 长 毫米 | 怠速转速 min-1 | RPM S2 min-1 | 扭矩S2 牛米 | 最 大扭矩 Nm | 我最 大 24 Vdc |
|
先生 724 20 1/16 | 16 | 62 | 620 | 280 | 0.11 | 0.2 | 1.6 |
|
先生 724 20 1/64 | 64 | 70 | 155 | 70 | 0.44 | 0.8 | 1.6 |
|
先生 724 20 1/256 | 256 | 78 | 39 | 17 号 | 1.2/0.5A | 1.5 | 0.7 |
|
Nema Gearboxes

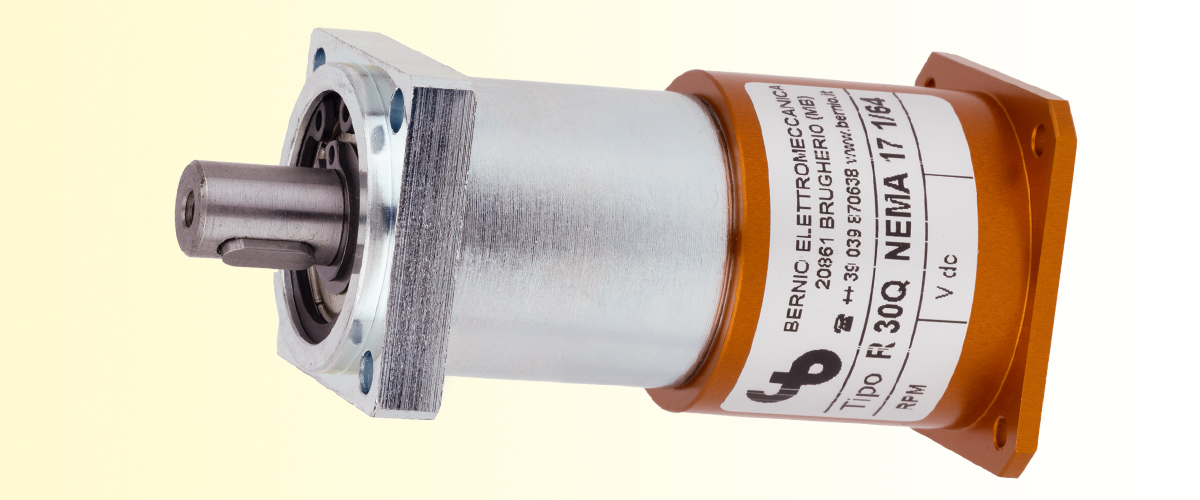

齿轮箱R 30Q NEMA 17
描述：
行星齿轮箱采用镀锌钢框架、聚甲醛树脂和硬化钢齿轮；输出轴由两个滚珠轴承支撑，减速齿轮的最 大输入速度为 5000 RPM，建议速度为 3000 RPM
持久润滑。
适合与轴 Ø 5 x 20 的 Nema 17 电机连接。
应使用电机的小齿轮。
输出轴末端最 大负载：轴向200N，径向300N。
比率 | 长度“L” 毫米 | 效率 ％ | 连续负载 扭矩Nm | 非连续 负载扭矩Nm | 起动扭矩 牛米 |
4 | 55 | 91 | 1 | 2 | 4 |
16 | 63 | 82 | 1 | 2 | 4 |
64 | 71 | 73 | 2 | 4 | 10 |
256 | 79 | 65 | 3 | 6 | 15 |
1024 | 87 | 57 | 3 | 6 | 15 |
Gearboxes

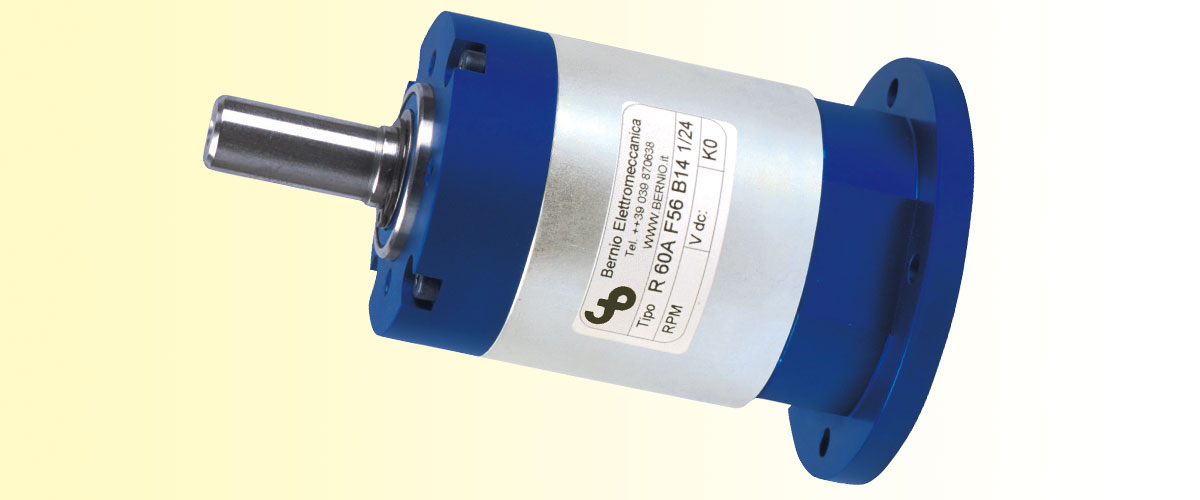

变速箱 R 60 AF 56 B 14
描述：
行星齿轮箱镀锌，带阳极氧化铝法兰，输出轴由两个滚珠轴承支撑。持久润滑。
输出轴上的最 大负载：轴向 300 N 径向 400 N
减速齿轮的最 大建议速度 4000 RPM
标准条件下的使用寿命为 10,000 小时。
适合与 IEC F 56 B 14 电机或无刷电机连接。
标准双相或三相电机的最 大使用限制IEC 56 2 极 0,15 HP 最 大比率 1/96 4 极 0,12 HP 最 大比率 1/64。数据与减小齿隙的变速箱（RHP）有关。
Gear motorswith worm gear

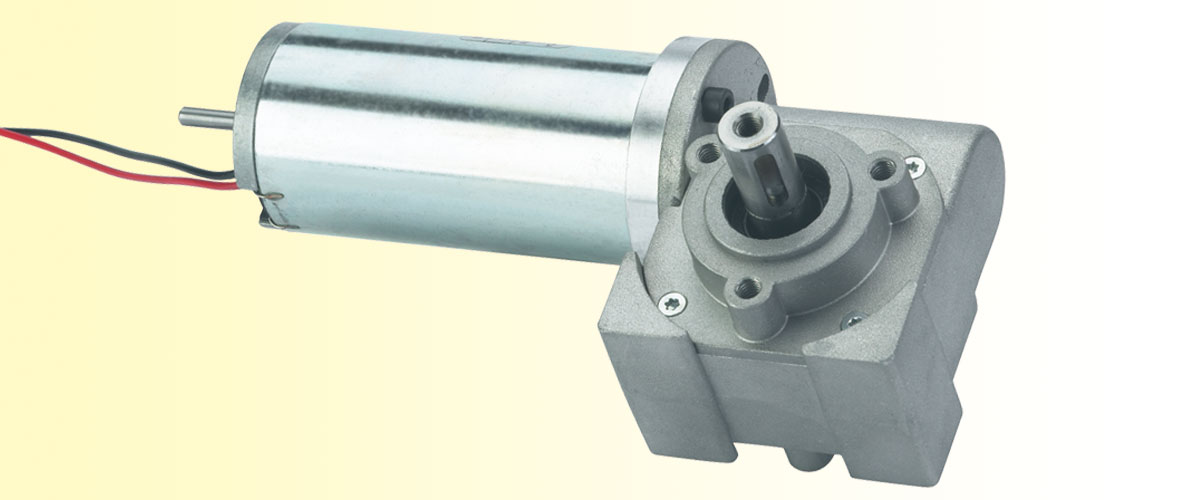

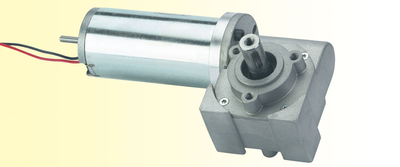

齿轮马达MVSF 742 26
描述：
蜗轮电机和标准电机 Ø 42 30 输出功率 W 12 或 24 Vdc 3700 RPM 负载，带电动噪音抑制器。启动电流 6 A。（11A x 12 Vdc）
驱动轴安装在轴承和衬套上。输出轴由两个轴承支撑，输出侧有油封。
连接线 0.75 x 250 毫米。
转速变化范围为 ± 10%。
S1 负载测试使用空气中的 (1.6 A) 电流进行，温度升高 70 C°。S2
测试使用空气中的 (3 A) 电流进行，50% 定时 5'，温度升高最高 80 C°。
起始电流为 (I max)，维持时间不得超过 2"。
输出轴末端最 大负载：轴向250N，径向400N。
可以应用编码器。
Encoder

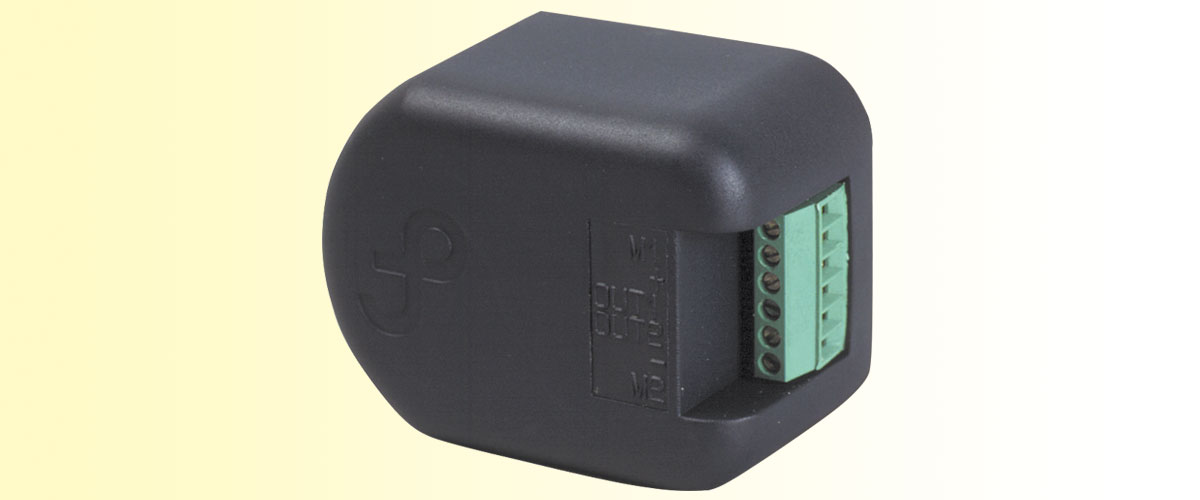

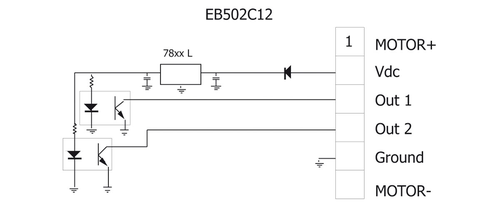

光学编码器 EB 50

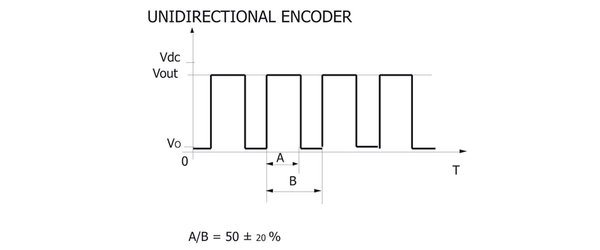

单向光学编码器，每转 50 脉冲，双向编码器，每转 25 脉冲，专为BERNIO ELETTROMECCANICA的 615、742、752 型电机设计。
电源 6-24 Vdc。
输出集电极开路，最 大 30 Vdc。
电机 615 逆时针转动，将正电压连接到 M1。编码器仅与BERNIO ELETTROMECCANICA的电机一起出售，
上下典型时间为 70 ns，
最 大输出电流 15 mA，
VO 典型 0.4 V，
V out = Vdc - 0,7 V，
电机顺时针或逆时针转动，取决于输出 1 或 2 先上升。
如果控制卡中未提供，则需要在每个输出和正电源之间连接一个上拉电阻。此电阻的值按卡输入阻抗的 1/10 计算，在任何情况下都不得低于 1 KOhm。
可以有其他输出配置。
