品牌介绍：BILZ VIBRATION TECHNOLIGY

Bilz Vibration Technology AG 成立于 1985 年，创始人为 Dieter Bilz，当时名为“Bilz Schwingungstechnik GmbH”，他继承了父亲的贸易生意，父亲去世时还很年轻。Dieter Bilz 在学生时代就开始销售隔离垫、调平元件和楔形支架。1986 年，公司首次搬迁至莱昂贝格。

首批在法国、奥地利、瑞士、台湾和韩国的代表处现在也在国际上销售 Bilz Schwingungstechnik。1990 年，BILZ VIBRATION TECHNOLIGY在美国设立了代表处，自 1996 年起，Bilz 还在意大利设立了代表处。1995 年，BILZ VIBRATION TECHNOLIGY迁至位于莱昂贝格 Böblinger Straße 25 号的现总部。

BILZ VIBRATION TECHNOLIGY是机械和设备制造、汽车和半导体行业及其供应商的技术装备供应商。来自医疗技术和实验室设备等其他领域的客户也看重BILZ VIBRATION TECHNOLIGY高品质、创新的产品。BILZ VIBRATION TECHNOLIGY在隔振、减振和机器设置技术的专业领域处于领先地位。BILZ VIBRATION TECHNOLIGY是全球仅此一家提供全系列产品和解决方案的供应商。

BILZ VIBRATION TECHNOLIGY的产品范围几乎涵盖了工业和研究领域的所有应用：从简单的隔离板到隔振、调平元件、隔振机安装和隔振实验室台。无论您的问题涉及带有绝缘复合板的锻锤还是带有空气轴承的高灵敏度机器，几乎没有BILZ VIBRATION TECHNOLIGY无法解决的振动问题。

产品类型：

绝缘垫

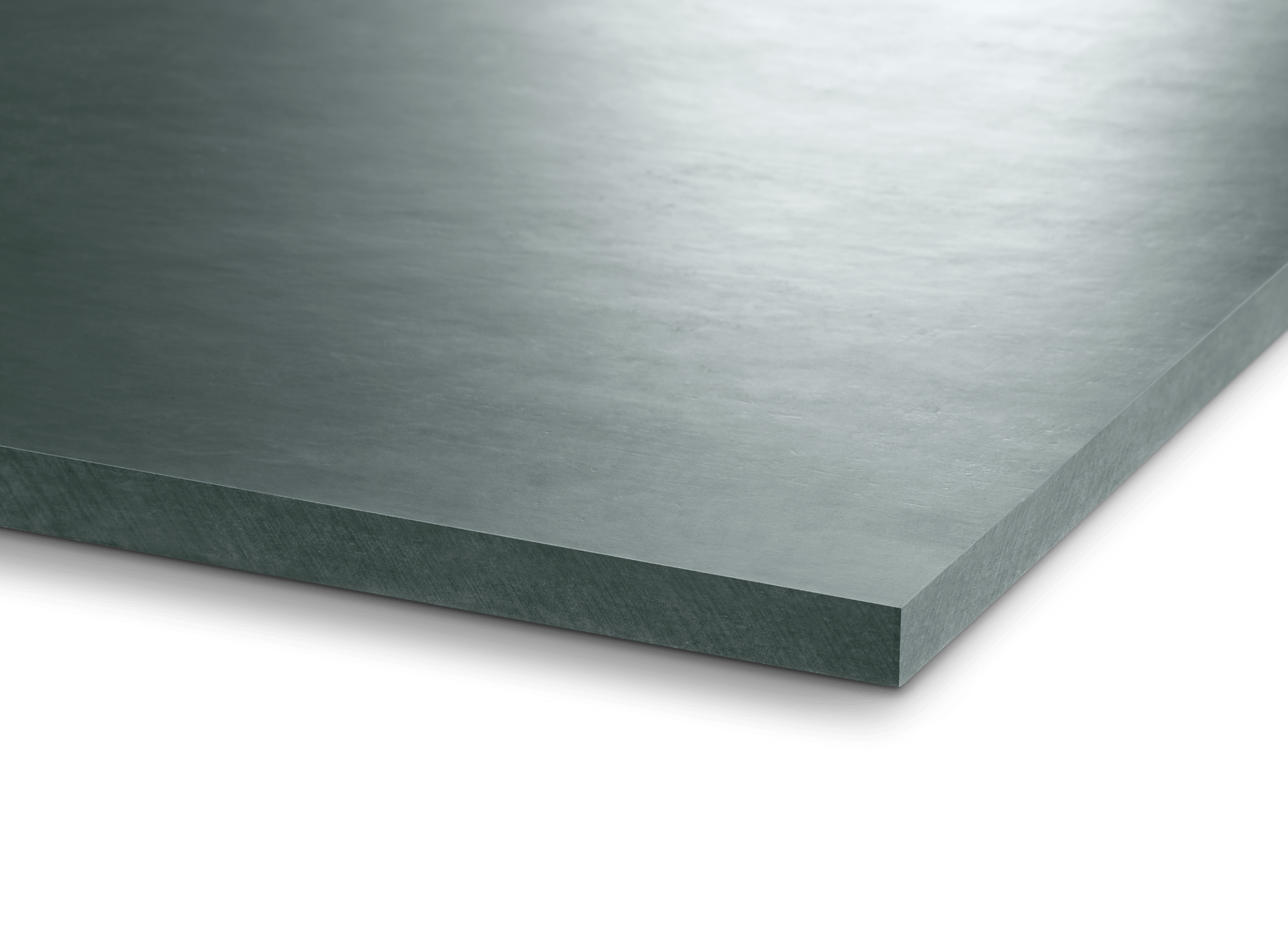

垫板类型 B6

具有较高级别一致性的超重型隔热垫。适用于超重型和长床机器。

一般产品描述：

• 无配置文件的变体。

• 极高的负载能力和最高水平的一致性。

• 适用于非常重型和长床身的机器。

技术数据和变体

评论

• Bilz 绝缘垫可以用任何圆锯或带锯切割。

• BILZ VIBRATION TECHNOLIGY很乐意根据要求提供特殊尺寸。

• 规定的最 大负载由机器的静态和动态负载组成。 最 佳绝缘效果在规定最 大负载的约 80-90% 时实现。

• 也可提供单侧型材（例如指定为 B4-1）。

• 所述摩擦系数指的是传统工业砂浆。

• 切割公差符合 DIN 7715/T5，P3 级。

加载

• 50-350 牛顿/厘米²

高度

• 15 毫米

摩擦系数

• 0.6

调平元件

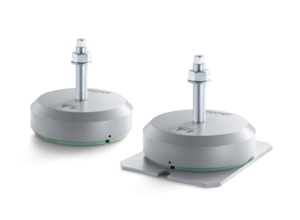

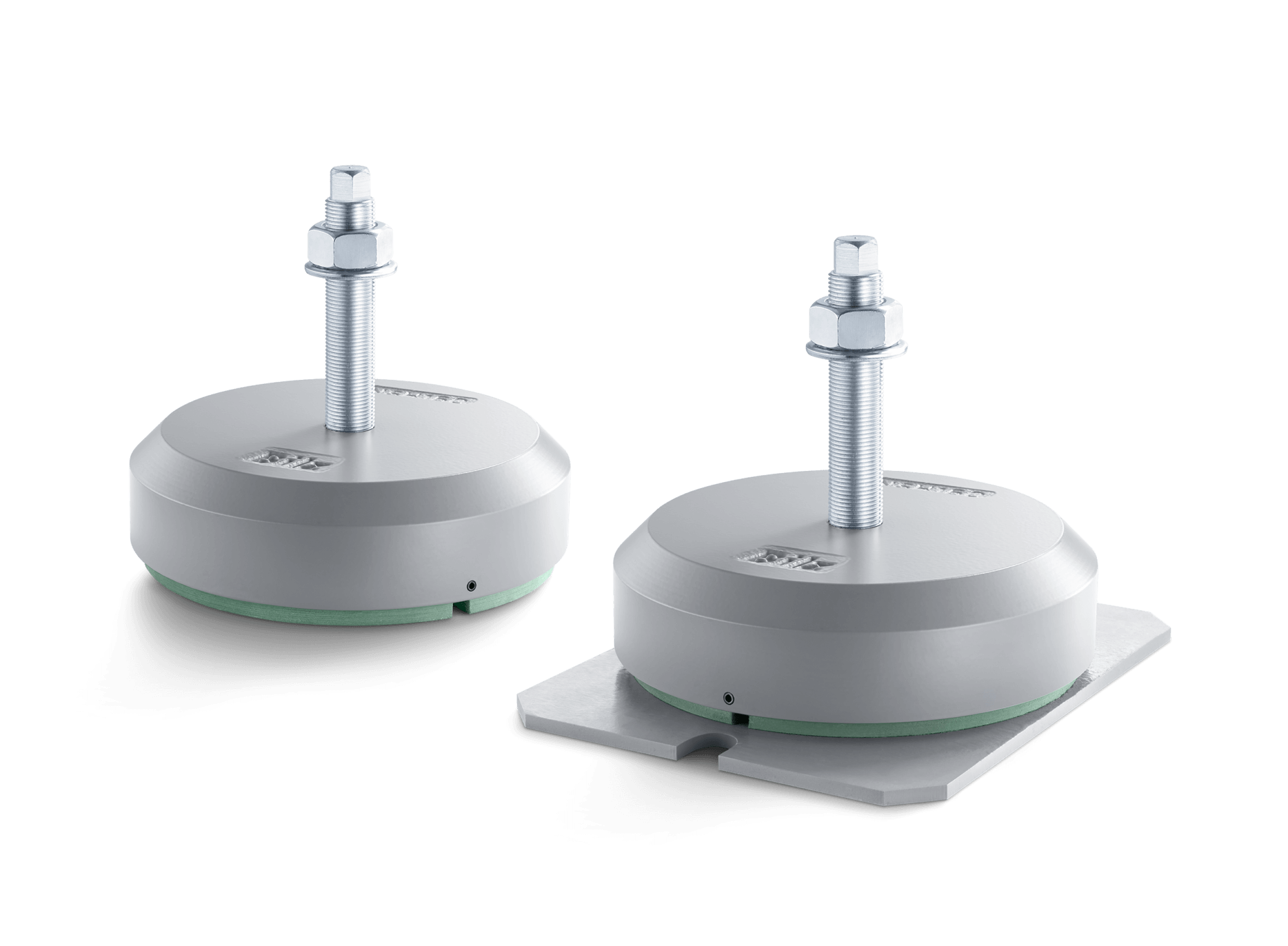

BNSH / BNSHA 系列

调平元件，特别适用于对水平稳定性有较高要求的场合，例如注塑机、压力机、冲床。

一般产品描述

应用

• 专为安装注塑机、压力机、冲床等而开发。

• 经过验证的压力板设计实现了最 佳负载分布。

• 在整个调平范围内具有非常高的水平稳定性。

• 带有螺栓固定地板安装的 BNSHA 元件特别适合所有容易偏移的机器。

• 地板安装并非设计用于防止倾倒。

技术数据和型号

笔记

• 规定的最 大负载由机器的静态和动态负载组成。 最 佳绝缘效果在规定最 大负载的约 80-90% 时实现。

• 所用绝缘垫的类型可以在类型描述中找到，例如 BNSH 80/50 配备 B50，BNSHA 120/32 配备 B32 等。

• 允许温度范围：-20°C 至 +80°C

绝缘垫特性

B50：

• 机器安装在自然地面时绝缘效果良好。

• 非常适合具有高动态力的机器。

B32：

• 隔热效果非常好。

• 专为安装在较高楼层或不够稳定的支撑表面上而开发。

颜色

• RAL 7037，灰白色

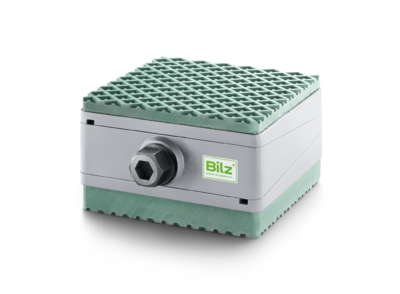

精密调平楔块

系列 PK

特别适用于机床床身没有安装孔的机器。

一般产品描述

描述系列 PK

• PK – 独立式精密调平楔块

• 特别适用于机床床身没有安装孔的机器。

• 现在BILZ VIBRATION TECHNOLIGY有更多的调平楔块可供选择。以最 大程度地灵活地选择最合适的尺寸和规格。

• BILZ VIBRATION TECHNOLIGY还为现有安装提供合适的调平楔。

技术数据和型号

笔记

• 规定的最 大负载由机器的静态负载和动态负载组成。

• 在达到规定最 大负载的约 80-90% 时可实现最 佳绝缘效果。

• 允许温度范围：-20°C 至 +80°C

• 颜色：RAL 7037，灰白色

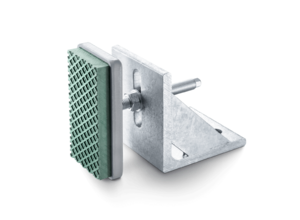

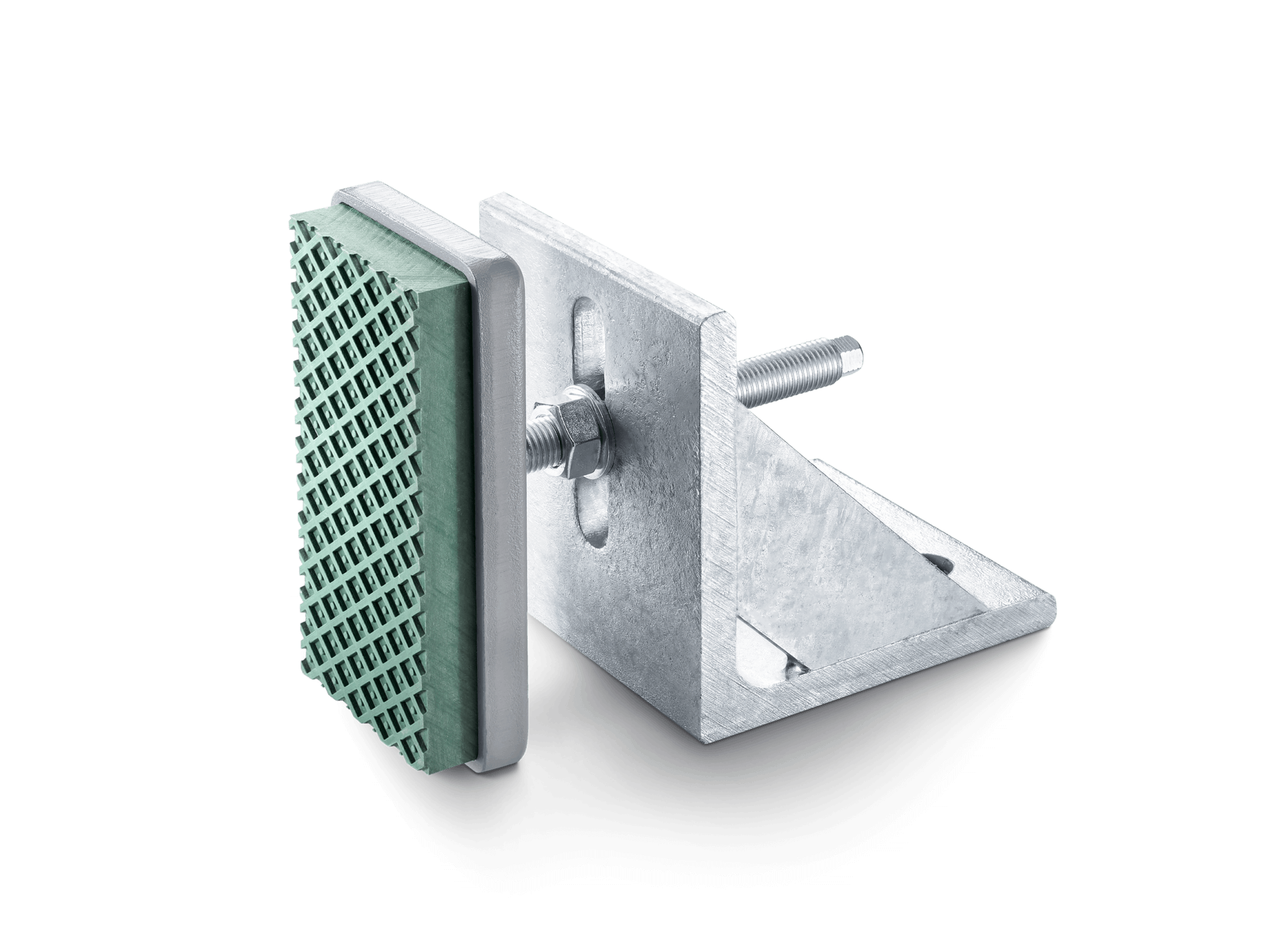

水平元素

水平元素

适用于具有高水平力的机器或用于横向连接和固定。

一般产品描述

• Bilz 水平元件用于水平力非常大的机器，或机器相互连接且必须水平固定时。BNV 系列的 Bilz 调平元件用作压力板，确保与振动隔离。Bilz 水平元件有两种尺寸，压力吸收能力为 16,500 N。

技术数据和变体

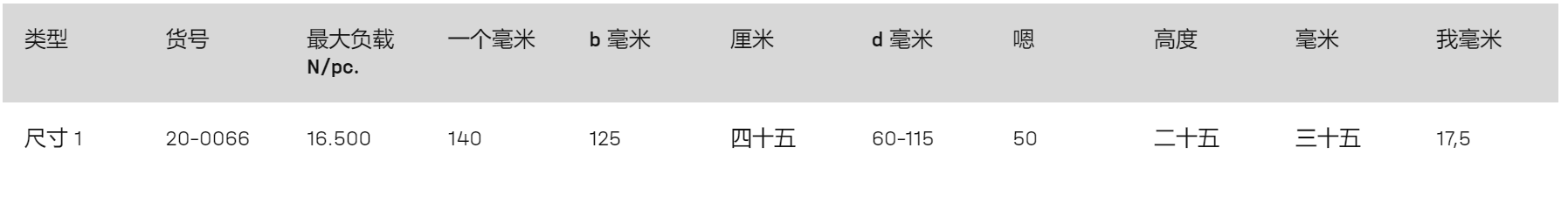

尺寸1

角钢、调平元件型号 BNVS 115/5、3 个螺栓 M16 x 150、2 个锚栓 M16

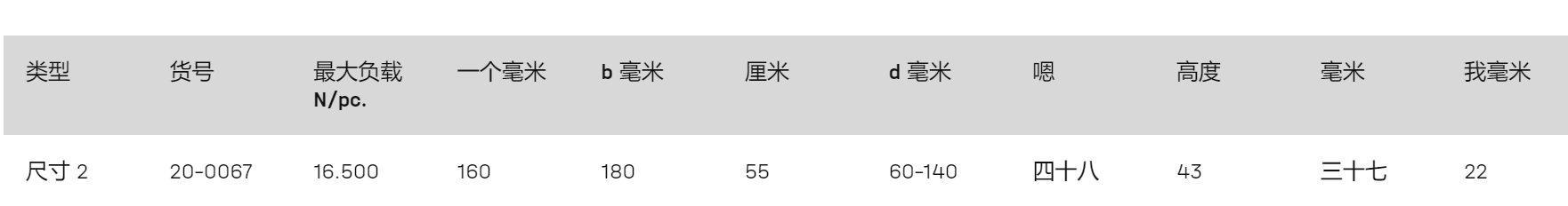

尺寸2

角钢、调平元件型号 BNVS 115/5、4 个螺栓 M20 x 150、3 个锚栓 M20

空气弹簧

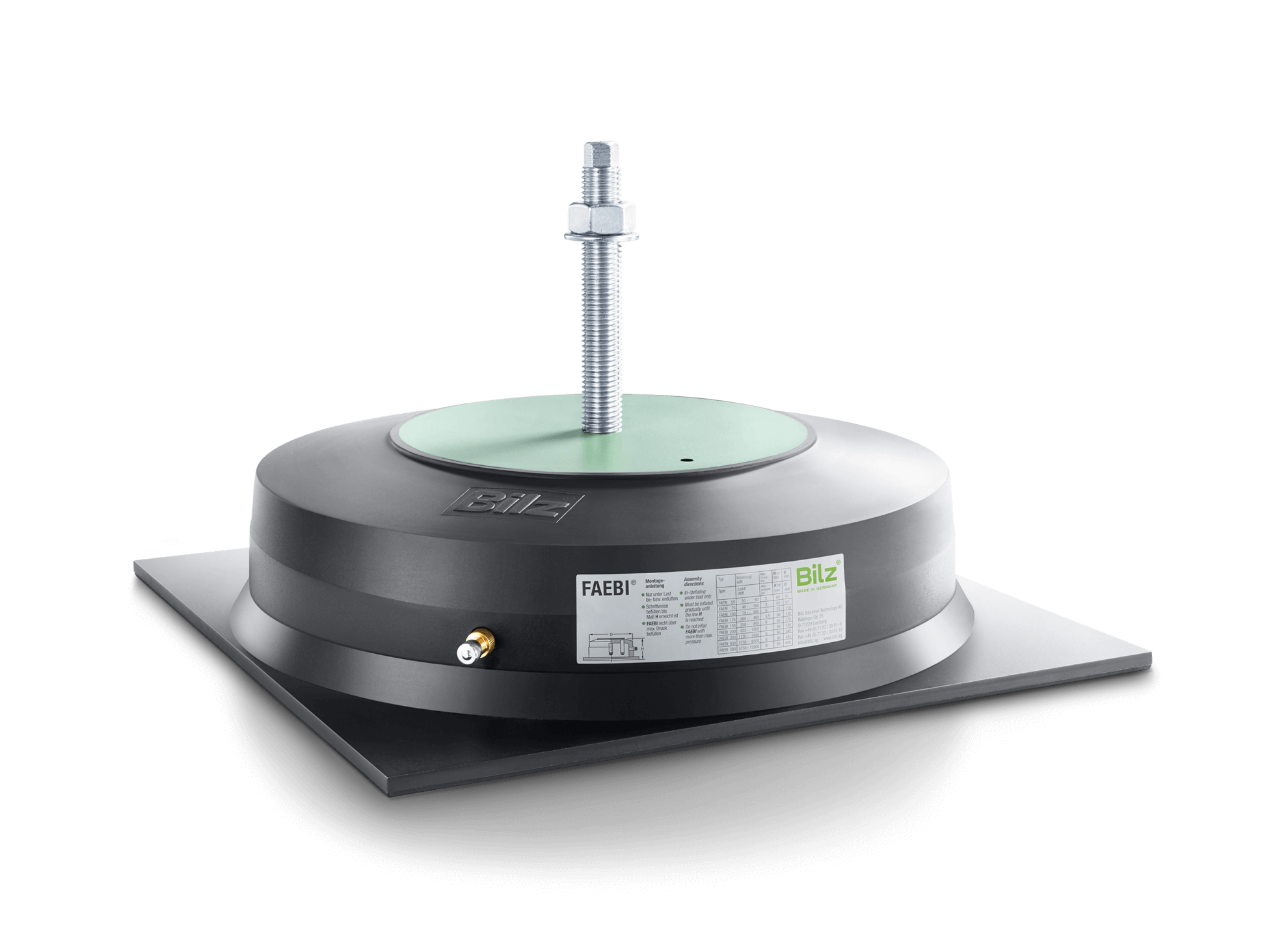

橡胶空气弹簧隔离器 FAEBI®

一般产品描述

描述

常规 FAEBI ®元件有多种尺寸和变体可供选择，具体取决于您的应用。

与钢弹簧相比的优势

与钢弹簧相比，空气弹簧用于隔振具有许多优点：

• 灵活的绝缘系统设计：静态或动态负载的变化可以通过调节气压来补偿。这可以手动或气动执行（例如使用 Bilz 液位控制）

• 集成阻尼，因此不需要单独的阻尼。

• 不会传播结构噪声

技术数据和型号

变体选择

请选择合适的橡胶空气弹簧，以免超过最 大负载（静态和动态负载之和）。

硬 FAEBI® 变体可减少高动态应用中隔离器的偏转。

FAEBI® 变体说明

• 如果机器的底部边缘不能完全覆盖橡胶空气弹簧的直径（∅ D），BILZ VIBRATION TECHNOLIGY建议使用BILZ VIBRATION TECHNOLIGY的专用盖（有关各个空气弹簧类型，请参阅“配件”部分）。

• 允许温度范围：-20°C 至 +60°C

• 使用随附的螺栓将元件固定到机器上的孔中。通常无需固定在地板上。

• 请仅用手拧紧螺栓，不要使用扳手！请仅使用低扭矩拧紧相应的螺母。

• 将机器放置在已放气的元件上，然后使用标准阀门分阶段充气，直到达到尺寸 H（= 工作高度）。还不得超过规定的最 大气压！

• 通风和排气只能在负载下进行（请遵守最 大允许压力）！

• 调平精度可达 +/-5 mm。

机械液位控制系统

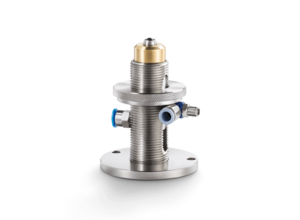

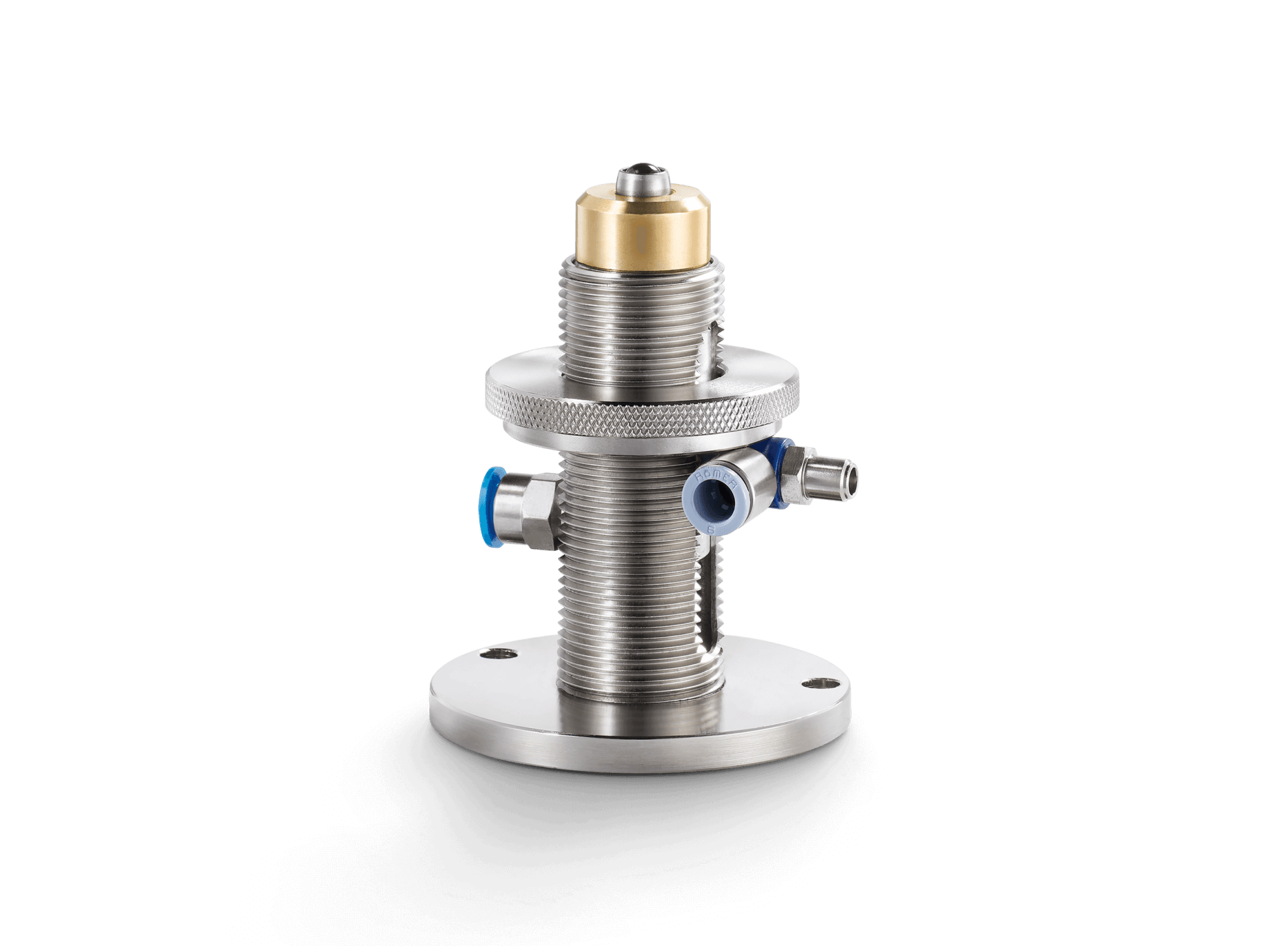

机械气动液位控制器 MPN-LCV

复位精度为±1/10毫米

描述

机械气动液位控制器 MPN-LCV

极其坚固的镀锌比例阀可防止因负载变化而倾斜。通过柱塞连续感测液位。柱塞的位置直接作用于阀门，并分别对空气弹簧加压或排气。通过旋转滚花调节环来调整目标液位，并保持 ± 1/10 mm 的精度。使用三个控制阀，可连接到额外可用的维护单元以准备压缩空气。这将系统压力限制在最 大 6 bar，去除任何冷凝水并清除压缩空气中的固体颗粒（铁锈和灰尘）。

技术数据和型号

笔记

• 镀锌比例阀

• 复位精度为±1/10毫米

• 如果控制系统趋于超调，可以使用节流阀减少空气流量

• 压缩空气质量必须符合 ISO 8573-1:2010 才能操作空气元件：空气等级 3.4.3

• 提供全套产品，包括3 个控制阀和 4 个空气弹簧所需的所有软管和连接器。所有组件也可作为备件单独提供。

• 除了这里列出的标准解决方案外，BILZ VIBRATION TECHNOLIGY还提供与材料、流量、精度和恢复力相关的特殊版本

标准解决方案

• 适用于 FAEBI® 和 FAEBI®-HD 橡胶空气弹簧的 MPN-LCV：货号 61-0103

• 标准版 LCV 带不锈钢垫圈

• 适用于 BiAir® 膜式空气弹簧的 MPN-LCV：货号 61-0012

• 标准版 LCV 带不锈钢垫圈

• MPN-LCV-kurz-Pad-A 适用于 BiAir® 膜式空气弹簧：货号 61-0054

• 带柱塞隔离垫的 LCV 缩短版 柱塞隔离垫是一种附加绝缘盘，插入阀柱塞和机器之间，可减少通过阀柱塞传输的干扰。这有助于改善敏感机械的绝缘，特别是在负载较低的情况下。
