品牌介绍：BIMECCANICA

公司简介:

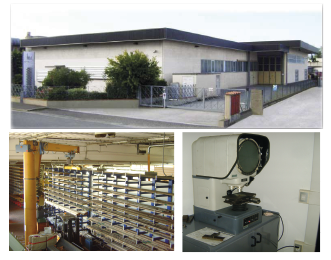

BIMECCANICA生产梯形螺钉和螺母已有 40 多年的历史。螺纹杆的生产是通过使用精密机床的去除过程进行的。生产完全在意大利佛罗伦萨卡斯泰尔菲奥伦蒂诺的工厂进行。除了标准系列外，BIMECCANICA还提供客户设计的螺钉和螺母。

公司正处于全面成长和发展的今天，凭借不断的研究和创新，BIMECCANICA可以提供与梯形丝杠机械传动相关的丰富而齐全的高品质产品，产品由BIMECCANICA设计并获得专利。

通过添加后者，BIMECCANICA已经实现了技术完整性，能够提供一系列标准产品，从而可以简化梯形螺杆机械运动的设计和创建。公司还为客户配备合格的人员，随时为客户提供选型和设计方面的技术支持。

产品类型：

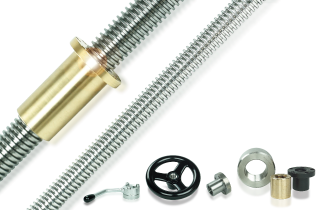

螺杆和梯形螺母

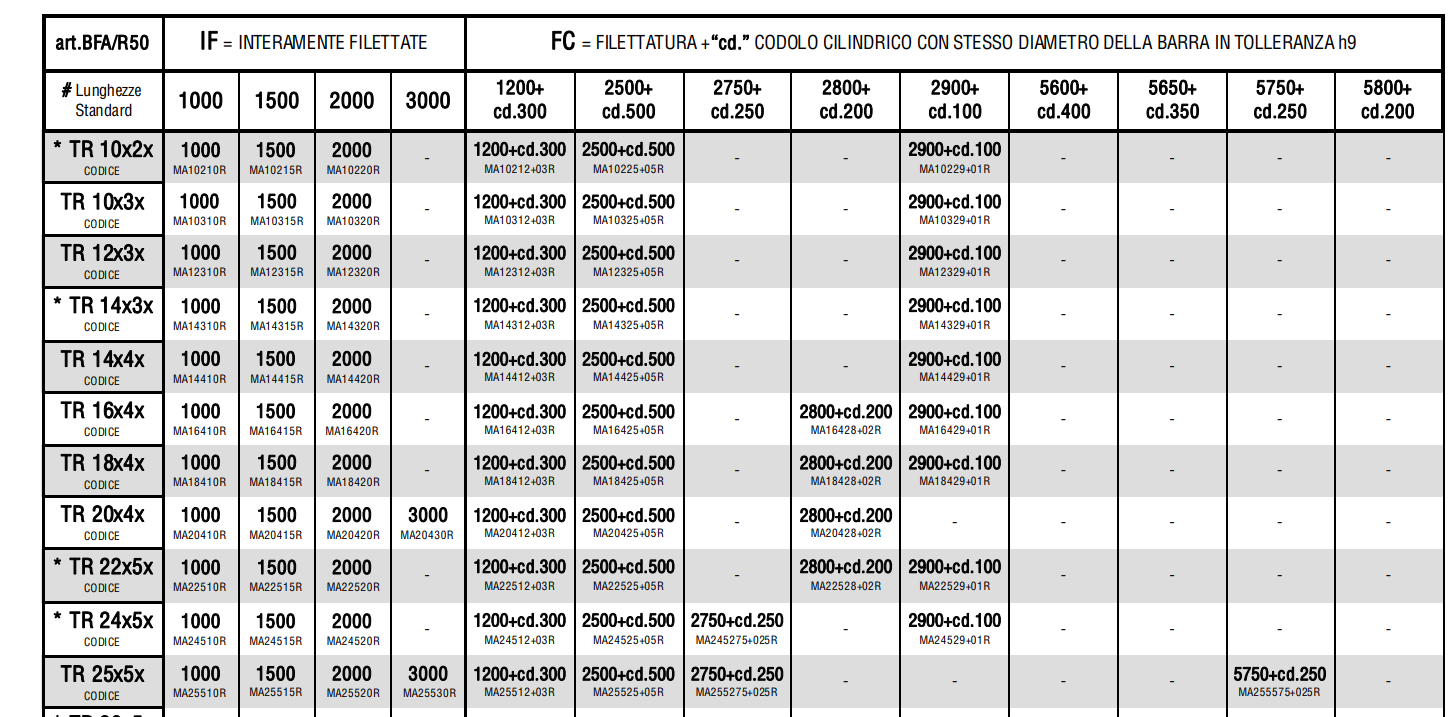

梯形螺杆

梯形螺纹杆由BIMECCANICA通过精密机床去除而生产，公差为 7e 级 100 左右

梯形螺杆操作组

紧凑简单的“corto”

• 旋转螺杆（手动或电动）

• 旋转蜗牛（手动或机动）

• 适用于最 大 6000 毫米的运动。

• 水平和垂直使用确保最 大安全性

• 简化且获得专利的轴向游隙调节系统

• 易损件的最 大互换性

带有整体支架的组，体积最小（无防尘盖），用于短距离水平运动。

可与单螺杆或双螺杆并联使用，单向运动。 梯形螺杆最 大长度为其直径的25倍。

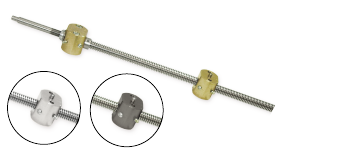

˃ 紧凑型 Simple "B"（青铜制），型号 C/DBA+LB...(R)(L)：组包括一个固定支架和一个青铜制的移动支架。

˃ 紧凑型 Simple "N"（尼龙制），型号 C/DNA+LN...(R)(L)：组包括一个固定支架和一个尼龙制的移动支架。

˃ 紧凑型 Simple "S"（钢制），型号 C/DSA+LS...(R)(L)：组包括一个钢制的固定支架，树脂衬套和钢制螺母。

该模型由承载支架 + 支架/螺母组成，在螺杆末端没有限制，适用于短距离运动。

Compact Simple 组是 Compact 系列中体积最小、成本最低的组，采用三种不同材料制作，以满足多种线性机械传动的技术需求。

BIMECCANICA建议在低至中等负荷的水平运动中使用 Compact Simple 系列，具体取决于其组件材料的类型。

BIMECCANICA设计的 Compact Simple 系列机械组由模块化承载支架组成，分别为“B”型（青铜）、“N”型（尼龙）和“S”型（钢），这些支架与通过螺母支架的梯形螺杆配合使用，形成各自具有不同技术特点的完整操作组，具体描述如下：

• Compact Simple "B" 组，型号 C/DBA+LB...(R)(L)：该组非常实用且经济，最适合短螺杆在低至中等负荷下的快速水平运动。由于其完全由青铜制成，与垂直负荷的最 大承载能力相比，其水平承载能力是垂直载荷的两倍，参见第121页和123页的CL.3和CL.4表。水平负载的计算可通过以下近似计算得出：将表中提到的垂直载荷的千克数乘以2和4（或直接乘以8），即为 Compact Simple "B" 和 Compact Simple "S" 手动可移动的水平载荷。

• Compact Simple "N" 组，型号 C/DNA+LN...(R)(L)：该组同样非常实用且经济，最适合短螺杆在低负荷下的快速水平运动。完全由尼龙制成，可实现较高的运动速度，但承载能力明显低于相应的 Simple "B"。其水平负载与CL.3和CL.4表中所列载荷相对应，参见第121页和123页。水平负载的计算可通过以下近似计算得出：将表中垂直载荷的千克数乘以4，即为 Compact Simple "N" 水平可移动的负荷。

• Compact Simple "S" 组，型号 C/DSA+LS...(R)(L)：该组绝对是该系列中最经济的，适用于短螺杆的低负荷手动水平定位运动。完全由钢制成，其承载能力也与CL.3和CL.4表中所列负载相对应，参见第121页和123页。水平负载的计算方式与 Compact Simple "B" 相同，但仅用于手动操作。

梯形螺杆 调平稳定器

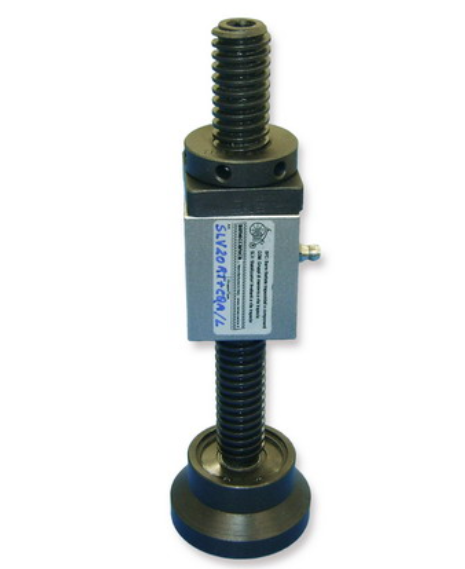

SLV...RT+CQA/L（型号：RT...F1）

RT系列稳定器可通过焊接或螺钉固定在机械侧面，并可通过梯形螺钉头进行调节。从 TR 20 到 TR 60 的范围由 6 个通常最常用的型号组成，特别是在停放在室内的重型机械上时。为了进行任何维护，即使是焊接型号，该系列也可以从稳定器顶部拆下梯形螺钉，从而方便了操作，因为它避免了抬起机器本身，而机器本身很重时总是会导致更大的问题。

稳定器调平装置系列 “RT” 20/60

可焊接在机器侧面，通过螺杆头部进行调节。

组成部分：

• 梯形螺杆 (TR20/60) 带有万向底座。

• 带有油嘴的螺母 CQA/L。

• 倒角方形垫圈。

• 锁紧螺母 GH/TR。

• （可选）带圆形鼻部的扇形扳手。

• （可选）用于型号 20/25/30 的带可调60°手柄的锁紧螺母 GH/TRM。

• （可选）型号 20/25/30 的可回转手柄。

• （可选）第二个锁紧螺母 GH/TR。

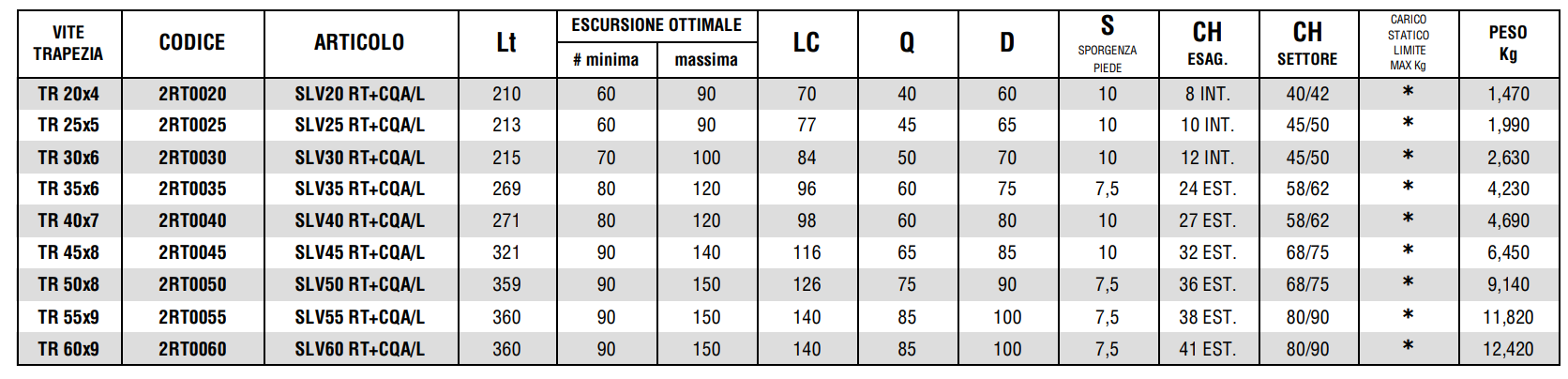

通过焊接最小5毫米的截面固定在机器上，焊接在螺母周边，使用BIMECCANICA提供的 Castolin EC 4080 电极。通常情况下，稳定器应固定在机器底座上，脚部置于最小行程位置（表格中描述），这样可以在升起时达到最 佳最 大行程。

表格中未显示最 大静态载荷，因为此件的焊接方式（螺母与机器底座焊接）适用于不需要特别承载的情况，因超载可能导致脱焊。

对于类似应用但需更高安全负载的情况，BIMECCANICA建议使用下一页中的稳定器型号 art.SLV..RT+T，该型号配有安全底座，或者更简单地选择 art.SLV..RT+PS 或 SLV..RT+PFF（见第18-19页）。

RT系列的 TR20 到 TR30 的螺杆有内六角及用于安装回转手柄的螺纹。

RT系列的 TR35 到 TR60 的螺杆有外六角。

产品应用领域：

工程行业、机械行业、钢铁、建筑机械、铸造业、钻孔设备、 船舶工业、军用、轨道交通
