品牌介绍：BLOHM

BLOHM 是一家专注于高精度磨削机床和相关技术的德国品牌。公司成立于1960年，总部位于德国斯图加特。BLOHM 的产品涵盖了各种工业应用中的精密磨削需求，包括工具磨削、表面磨削和内外圆磨削等。

主要产品：精密磨削机床，磨削技术解决方案

核心优势：BLOHM 以其高质量的工程技术和可靠的磨削解决方案而有名，其设备广泛应用于汽车、航空航天、能源和模具制造等行业。

技术创新：公司致力于持续创新，不断推动磨削技术的前沿，以满足不断变化的市场需求和客户要求。

BLOHM 强调其设备的高精度、高效率和很好的加工质量，致力于为全球客户提供先进的磨削技术和优质的服务。

产品类型：

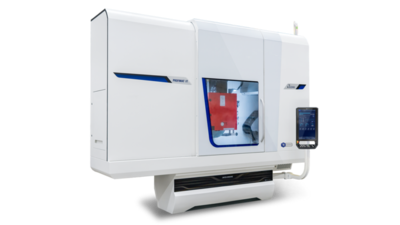

PLANOMAT XT 基本版

基础数据

• 具有竞争力的 3 轴入门级机器，适用于高精度表面和轮廓磨削

明确供应范围

• 西门子 MC 1720 控制系统

• BLOHM 单件生产采用图形操作员指导

• 磨削技术：往复磨削、缓进给磨削

设计特点

• 极其坚硬的球墨铸铁部件

• 升高的 Z 轴导轨

• 所有机床轴均采用线性导轨

• 所有机床轴均采用循环滚珠丝杠，包括西门子驱动器

• 带有 BLOHM 横向挡块的油脂润滑磨削主轴

• 外壳和冷却液槽设计为焊接件

• 外壳外侧设有大型滑动门

• 左侧和右侧的维护门

硬件 / 软件

适用于表面和轮廓磨削应用的其他可用选项

• 导轨和循环滚珠丝杠的自动油脂润滑系统

• Y/Z 轴线性刻度

• 电永磁吸盘 1200/800 x 600/400 毫米，DQ 13

• 磁力吸盘升降器

• 通用修整装置，可倾斜型，包括气动装置

• 轮廓修整附件 PA T 40、PA TLR 40、PA T 150S 或 PA T 200S

• 手动平衡装置

• 冷却液雾排放装置

西门子 SINUMERIK MCU 1720

带有图形操作指南的 BLOHM 操作员界面使控制系统完美适应轮廓和轮廓磨削应用的需求

• 具有方便的编程功能，用户友好

• 特别适合单件和小批量生产

• 机器和参数的简单设置

• 通过图形支持快速调整磨削和修整循环

• 50 个砂轮和 15 个修整工具的刀具管理

技术数据：

线性轴：

• 最 大行程 X: 1100 毫米

• 最 大行驶速度 X: 30000 毫米/分钟

• 最 大 Y 向行程: 800 毫米

• 最 大行驶速度 Y: 2000 毫米/分钟

• 最 大行程 Z: 360 毫米

• 最 大行驶速度 Z: 2000 毫米/分钟

主轴驱动

• 最 大主轴功率：11 千瓦

• 最 大转数：3500 /分钟

• 最 大砂轮直径：400 毫米

• 最 大砂轮宽度：100 毫米

工件数据

• 最 大工件重量：1500 公斤

• 表大小：800 x 400 毫米

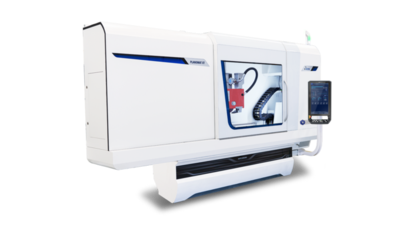

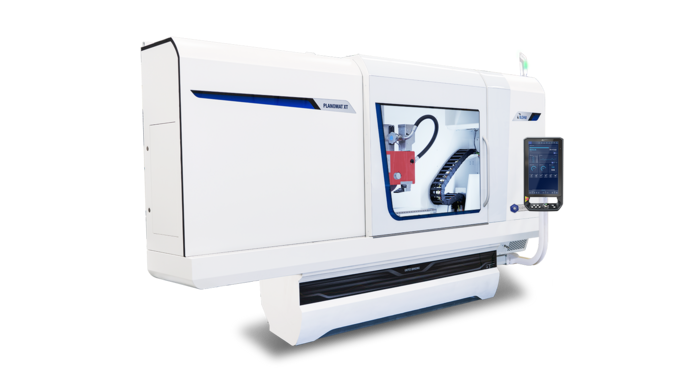

平面矩阵

基础数据

更高的轴速、更高的加速度和更高的系统刚度 - 结合这些改进的影响因素，持续提高生产率，同时提高部件质量。这些特点使 PLANOMAT XT 成为一款通用、坚固且功能强大的平面和轮廓磨床，它始终以非常成功的 PLANOMAT HP 的经验和质量为基础。

为了满足多样化的生产需求和灵活的技术应用，BLOHM 将新机器开发为一系列机器。广泛的配件与 PLANOMAT XT 模块化系统相结合（尺寸从 400 x 800 到 600 x 2000 毫米），使这款新一代机器成为所有客户的最 佳磨床。

除了磨球驱动器、优化的球墨铸铁和精密直线导轨等高品质机械元件外，这一代产品还提供了根据工业 4.0 可视化冷却液、状态和过程监控屏幕的可能性。

PLANOMAT XT 在一台机器上融合了多种技术：它可用于横向磨削和深度磨削，以及在 X 轴上配备可选线性直接驱动 (LDA) 的快速冲程磨削。

强大、动态、高效：PLANOMAT XT 为最高生产要求和灵活的技术应用提供了最 佳条件。

硬件：

• CORE 面板

• 全模块化系统

• 设计特点：刚度极高、振动最小、热影响最小

• 精密直线导轨

• 高品质循环滚珠丝杠

• 选项：线性直接驱动（X 轴）

软件：

• CORE OS操作系统

• 最 佳操作员指导

• 使用菜单引导的磨削和修整循环进行编程

• 联合研磨数字解决方案™

线性轴

• 最 大行程 X: 1500 毫米

• 最 大行驶速度 X: 40000 毫米/分钟

• 最 大 Y 向行程: 800 毫米

• 最 大行驶速度 Y: 10000 毫米/分钟

• 最 大行程 Z: 360 毫米

• 最 大行驶速度 Z: 16000 毫米/分钟

主轴驱动

• 最 大主轴功率: 24 千瓦

• 最 大转数: 6000 /分钟

• 最 大砂轮直径: 400 毫米

• 最 大砂轮宽度: 160 毫米

工件数据

• 最 大工件重量: 800 公斤

• 表大小: 1200x400 毫米

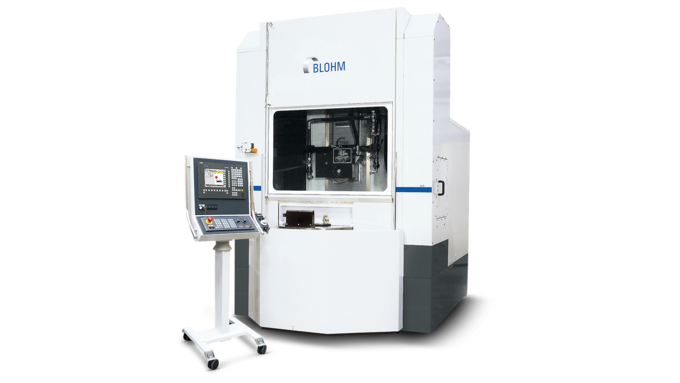

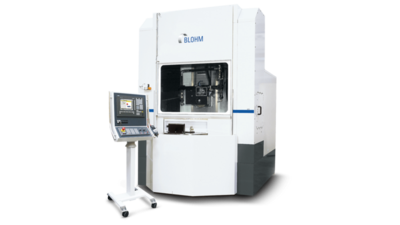

PROFIMAT RT

适用于大批量和系列生产

这款高效的生产机器采用移动立柱设计，配备旋转分度台。这使得工件处理与主要加工时间并行，即在磨削过程中连续、同时装载和卸载。低设置成本与高效率相结合，并可轻松调整自动工件更换系统，为现代和经济高效的生产树立了标杆。

RT 的最 大主轴功率为 60 kW，切削速度高达 170 m/s，非常适合传统磨削以及 CD、IPD 和所有 CBN 磨削工艺。

• 旋转分度台直径 1,000 mm

• 移动立柱设计

• 导轨间距大，机器结构坚固

• 高进给速度和加速度

技术数据：

• 线性轴最 大行程 X: 1000 毫米

• 线性轴最 大行驶速度 X: 20000 毫米/分钟

• 最 大 Y 向行程: 800 毫米

• 最 大行驶速度 Y: 3750 毫米/分钟

• 最 大行程 Z: 320 毫米

• 最 大行驶速度 Z: 4000 毫米/分钟

• 主轴驱动最 大主轴功率: 62 千瓦

• 主轴驱动最 大转数: 8000 /分钟

• 主轴驱动最 大砂轮直径: 500 毫米

• 主轴驱动最 大砂轮宽度: 160 毫米

• 工件数据转盘直径: 1000 毫米

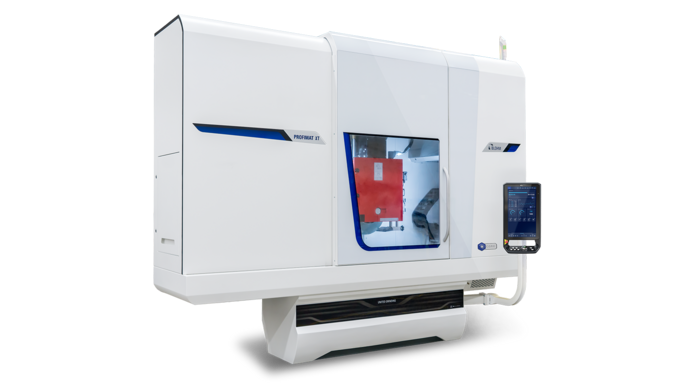

PROFIMAT XT

基础数据

主轴速度更高、加速度更大、系统刚度更高 - 这些持续优化的基本性能特征的组合意味着生产率提高，同时零件质量也得到改善。这些特点使 PROFIMAT XT 成为坚固、高效的生产磨床，始终以非常成功的 PROFIMAT MT 的经验和质量为基础。

为了满足日常生产的不同需求和灵活的技术应用，Blohm 将新机器开发为系列。全面的配件系列与模块化 PROFIMAT XT 系统相结合（尺寸从 400x800 到 600x2000mm），使这款新一代机器成为所有客户的最 佳磨床。

除了高品质的机器元件（如磨球线性驱动器、优化的球墨铸铁和精密指南）之外，这一代产品还为操作员提供了全新的用户界面。三部分控制面板现在提供可自定义的屏幕区域。可以为特定客户编程和检索与所需工作步骤相关的信息。这里提供的可能性包括组件图、3D 模型、用户手册和电气图以及 GripsProfile，这是 Blohm 用于砂轮轮廓分析的专有编程系统。该区域还提供了基于工业 4.0 概念调用冷却液、状态和过程监控屏幕的可能性。

特征

• 工具更换器（可选）

• 高生产力的 PROFIMAT XT 将四种磨削技术集成在一台机器中 - 现在也是自动化和高度灵活的，可以选择几乎无人操作。

硬件 / 软件

硬件：

• CORE 面板

• 全模块化系统

• 设计特点：刚度极高、振动最小、热影响最小

• 精密直线导轨

• 高品质循环滚珠丝杠

• 选项：线性直接驱动（X 轴）

软件：

• CORE OS操作系统

• 最 佳操作员指导

• 使用菜单引导的磨削和修整循环进行编程

• 联合研磨数字解决方案™

技术数据：

• 线性轴最 大行程 X: 1100 毫米

• 线性轴最 大行驶速度 X: 40000 毫米/分钟

• 线性轴最 大 Y 向行程: 800 毫米

• 线性轴最 大行驶速度 Y: 10000 毫米/分钟

• 线性轴最 大行程 Z: 560 毫米

• 线性轴最 大行驶速度 Z: 10000 毫米/分钟

• 主轴驱动最 大主轴功率: 62 千瓦

• 主轴驱动最 大转数: 8000 /分钟

• 主轴驱动最 大砂轮直径: 500 毫米

• 主轴驱动最 大砂轮宽度: 160 毫米

• 工件数据最 大工件重量: 800 公斤

• 工件数据表大小: 800 x 600 毫米

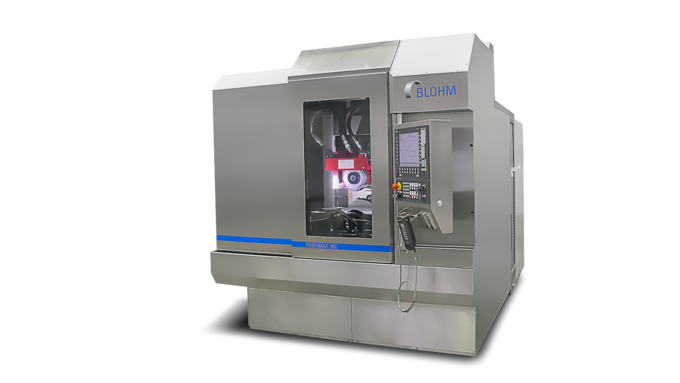

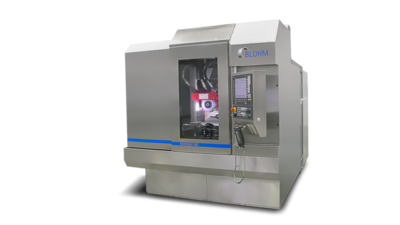

机床加工中心

基础数据

无论是精密、轮廓、内圆还是外圆磨削，PROFIMAT MC 都是适用于任何应用的高效磨削中心。这款极其紧凑的移动式立柱机床提供现代生产解决方案所需的一切，机床宽度仅为 2000 毫米。不同的主轴型号可实现不同的应用：该系列的五轴 CNC 轮廓磨削机可以选配水平主轴，驱动能力高达 60 kW，以及固定或 NC 旋转垂直主轴，磨削主轴转速高达每分钟 60,000 转。

动柱式机床的最 大切削速度为 170 m/s，既适合传统磨削任务，也适合 CD、IPD 和所有 CBN 方法。配备相关附件（例如自动换刀装置）后，PROFIMAT MC 甚至适合组合加工。

借助西门子专业的 Sinumerik 840D CNC 控制系统，几乎任何磨削任务都是可以完成的。

• 移动立柱设计

• 导轨间距大，机器结构坚固

• 高进给速度和加速度

• RazorTec®，全新砂轮清洁工艺

线性轴

• 最 大行程 X: 700 毫米

• 最 大行驶速度 X: 40000 毫米/分钟

• 最 大 Y 向行程: 650 毫米

• 最 大行驶速度 Y: 16000 毫米/分钟

• 最 大行程 Z: 520 毫米

• 最 大行驶速度 Z: 16000 毫米/分钟

主轴驱动

• 最 大主轴功率: 62 千瓦

• 最 大转数: 8000 /分钟

• 砂轮

• 最 大砂轮直径: 500 毫米

• 最 大砂轮宽度: 200 毫米

工件数据

• 表大小: 700 x 600 毫米

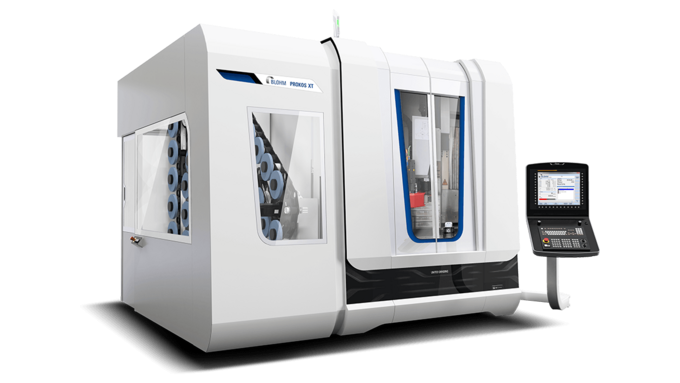

PROKOS XT

基础数据

PROKOS XT 是用于复杂工件自动加工的理想磨床。这款多轴磨削中心除了磨削外，还可以执行钻孔和铣削操作。

特别的亮点：独特的 SmartCAM 软件确保从规划阶段到 NC 程序的完全 CAD 一致性。

• 一次装夹即可完成加工

• 显著缩短处理时间

• 最 大生产力

• 通过快速冲程磨削减少工件的热负荷

• 具有 24 个位置的换刀装置

• 通过预先模拟进行碰撞测试（SmartCAM）

• 也可用作配备机器人、装载、清洁和测量站的全自动单元

技术数据：

• 线性轴最 大行程 X: 450 毫米

• 最 大行驶速度 X: 120000 毫米/分钟

• 最 大 Y 向行程: 450 毫米

• 最 大行驶速度 Y: 20000 毫米/分钟

• 最 大行程 Z: 900 毫米

• 最 大行驶速度 Z: 50000 毫米/分钟

• 主轴驱动最 大主轴功率: 35 千瓦

• 最 大转数: 12000 /分钟

• 最 大砂轮直径: 300 毫米

• 最 大砂轮宽度: 50 毫米

• 旋转轴旋转范围 A: 130°

• 旋转范围 B: 360°

• 工件数据表大小: 300 x 300 毫米

产品应用领域：

机械制造、汽车工业、航空航天以及模具制造
