品牌介绍：BONTRONIC

公司简介:

Bontronic 作为 EMS 和 ODM，为众多工业领域的客户提供 30 多年的电子产品开发和大规模生产经验和专业知识。

BONTRONIC拥有一支充满活力且经验丰富的团队，与您共同应对这些挑战，并陪伴您从产品的设计开发直至全套设备的批量生产。

BONTRONIC的目标

BONTRONIC的目标是帮助您成为行业带领者或保持行业带领者地位，负责您的产品设计和/或制造，同时您可以专注于您的专业知识的核心。

BONTRONIC本地团队的灵活性和响应能力，加上 Gérard-Perrier Industrie 集团的采购实力和工业工具，将成为将您的项目推向国际舞台前沿的关键成功因素。

BONTRONIC的主要资产

BONTRONIC的主要资产是投入必要的时间以完美匹配您的业务。

BONTRONIC 是您产品的技术和经济担保人，这就是为什么BONTRONIC致力于从成本估算到确保您产品的系列价格。

BONTRONIC完全清楚BONTRONIC的技术决策所带来的贸易和经济利益，BONTRONIC坚信您的竞争力肯定取决于更好地控制构思中的主要成本。

产品类型：

电压计量放大器

Zelisko VMA 是一款 3 通道有源高精度电压放大器。与 Zelisko 低功率电压传感器结合使用，可将输出电压从 3.25/?3 V 转换为 100/?3 V 或 110/?3 V。因此，Zelisko 传感器技术的使用不再局限于内置低压输入的计量设备。

变电站更加灵活。

LPVT 技术与现有设备的轻松集成可直接支持电网的现代化。

通过放大 Zelisko 传感器的二次输出电压可实现扩展兼容性。这样便可使用专为传统仪器变压器信号电平而设计的能量计或其他测量设备。

优点

• 电压信号精确计量，可达 0.2 级

• 立即运行，无需额外的现场校准

• 独立放大最多三个传感器信号

• 可轻松安装在 DIN 顶帽导轨上

• 无需低压输入设备

资费计量

充分发挥 ZELISKO LPVT 高精度测量的潜力。

通过将 Zelisko 低压传感器与 VMA 电压放大器相结合，传感器技术可

应用于电费计量。

优点

• 按照 IEC 61869-2 精度等级 0.2 或 0.2S 进行精确电流计量

• 精确电压计量，符合 IEC 61869-11 精度等级 0.2

• 立即运行，无需额外的现场校准

• 根据 ISO/IEC 17025 通过校准测量和校准证书来证明准确性

• 轻松连接到现有的电表类型

辅助电源电压

• 直流电压: 24 伏 ± 10%

• 功耗: 1.2 瓦（最 大   15 瓦）

温度范围

• 工作温度: 从 -10°C 至 +55°C

• 存储温度: 从 -25°C 至 +70°C

住房（外壳）

• 材质: 聚酰胺外壳

• 安装方式: 适合安装在 DIN 顶帽式导轨上

方面

• 尺寸: 67.5 x 99 x 114.5 毫米（宽/高/深）

防护等级

• 防护等级: IP20

输入和输出

输入：

• 最多 3 个 Zelisko 电压传感器输入（符合 IEC 61869-11）

• 最 大 输入电压190% Ur

• 将每个传感器明确分配到特定通道

输出：

• 最多 3 个交流电压输出，预配置为 100/?3 V 或 110/?3 V

• 每通道额定输出高达 1 VA

通知：

• 1 个 LED 信号指示系统故障

中继

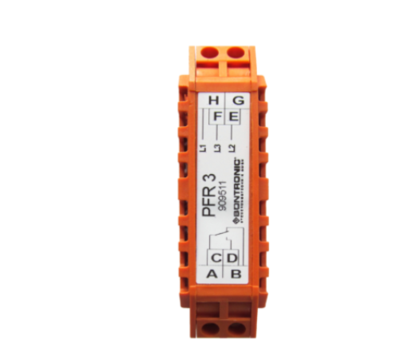

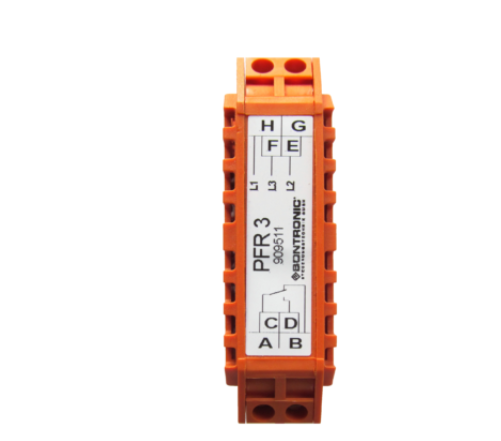

PFR3 相控继电器

• PFR3 相位监控模块，用于监控三相用电设备的正确相序。

• 有效防止电机旋转方向错误时的破坏或损坏。

• PFR3模块用于监测旋转方向和断相。它装有转换触头，当相序顺时针转动时，其工作触头闭合。

• PFR3 模块由三相直接供电。

当安装或电路依赖于相序的正确性时，PFR3 相位控制模块可防止出现故障。如果调试电机旋转方向错误的装置可能会导致严重故障甚至损坏某些部件，这一点尤其重要。

描述：

连接说明

PFR3 模块与用电设备并联安装，并监控相位旋转方向。当相序顺时针旋转（L1-L2-L3）时，继电器开关且工作触点（端子C和D）闭合。

在存在另一相情况的情况下，继电器不切换。为了清晰地运行，必须同时关闭所有三相。

BONTRONIC 模块还用于监控断相。在适当的情况下，必须在实际测试中测试通过负载进行能量回收的反应。 PFR3模块必须安装在电机接触器触点的上游；顺时针旋转相序时，通过工作触头切换接触器线圈的控制电压。

入口：

电源电压（三相）

• 电压: 400 伏

• 频率: 50-60 赫兹

• 容差: ±10%

吸收电流

• 最 大 电流: 每相 4 mA

功耗

• 最 大 功耗: 4 伏安

相序

• 相序: L1 – L2 – L3

出口:

配置联系人

• 联系人类型: 1 RT

电气参数

• 最 大 电压: 250 伏交流电

• 永 久电流: 6 A

• 合闸电流: 15 A

最 大 开断功率

• 最 大 交流开断功率: 1500 VA（阻性负载）AC1

• 最 大 直流开断功率: 250 W（阻性负载）- AC15

绝缘和寿命

• 线圈/触点绝缘: 4 kV 有效值

• 机械寿命（交流/直流）: 20 × 10⁶ 次

• 电气寿命（交流1）: 3 × 10³ 次

技术数据:

温度范围

• 饮用温度: 0°C 至 +40°C

• 储存温度: -20°C 至 +80°C

保护类型

• 防护等级: IP20

连接信息

• 目标连接: AWG12

尺寸

• 方面: 60 × 58 × 18 毫米

监控/供应

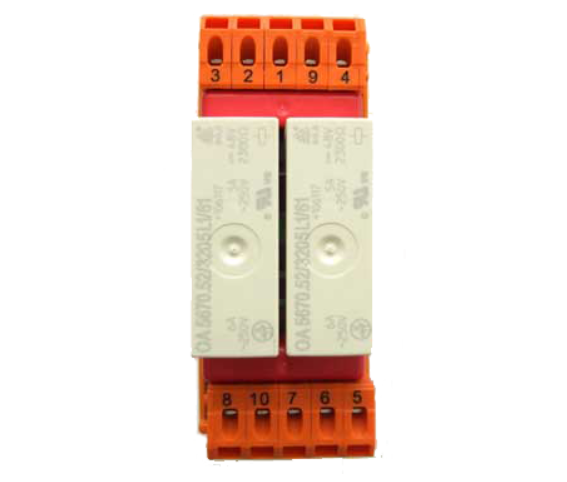

NAG 230VAC

NAG 模块是一个具有强制引导触点的监控单元，符合

电源电压

• 电压: 230V ± 10%

• 频率: 50-60 Hz

• 吸收电流: 34 毫安

电源电压 2

• 电压: 230V ± 10%

• 频率: 50-60 赫兹

• 吸收电流: 34 毫安

配置联系人

• 触点配置: 2 × 2 个常开触点，1 个常开触点

电气参数

• 最 大 开关电压: 250 伏交流电

• 永 久电流: 5 A

• 浪涌电流: 8 A

• 最 大 交流开关功率: 1200 伏安

绝缘和延迟

• 线圈/触点绝缘电压: 4 kV 有效值

• 开/关延迟: 通常为 15/12 毫秒

技术数据：

温度范围

• 饮用温度: 0°C 至 +40°C

• 储存温度: -20°C 至 +80°C

保护类型

• 防护等级: IP20

连接信息

• 目标连接: AWG12

尺寸

• 方面: 75 × 30 × 60 毫米
