品牌介绍：BRONX-SYSTEMS

• 动力测试系统

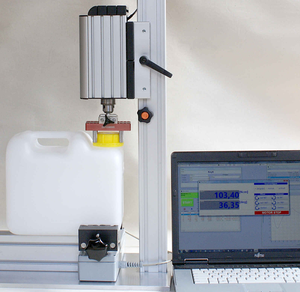

• 扭矩测试系统

• 软件

• 校准

• 门和门用力测量仪带拖动指针的模拟测量仪齿角和齿高测量仪

产品类型：

测力计和测试系统

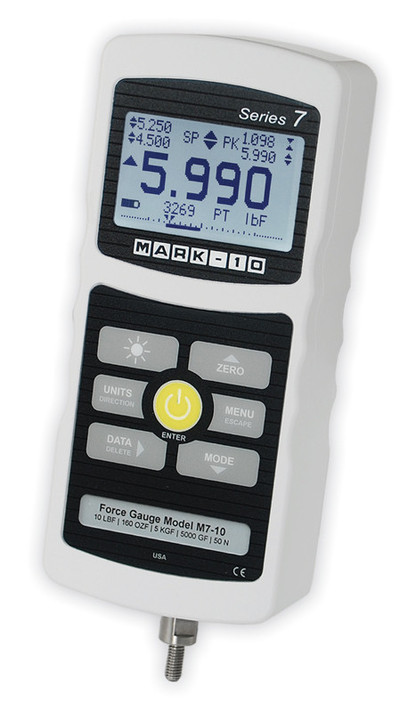

M7系列测力计

• 14,000 Hz 采样率

• 新增功能！极大数据输出速率 500 Hz

• 具有 5,000 个数据点缓冲区和批量输出的连续数据，用于采集

• 破损检测

• 可编程脚踏开关排序

• ±0.1% 准确率

• 容量：从0.5N到2500N

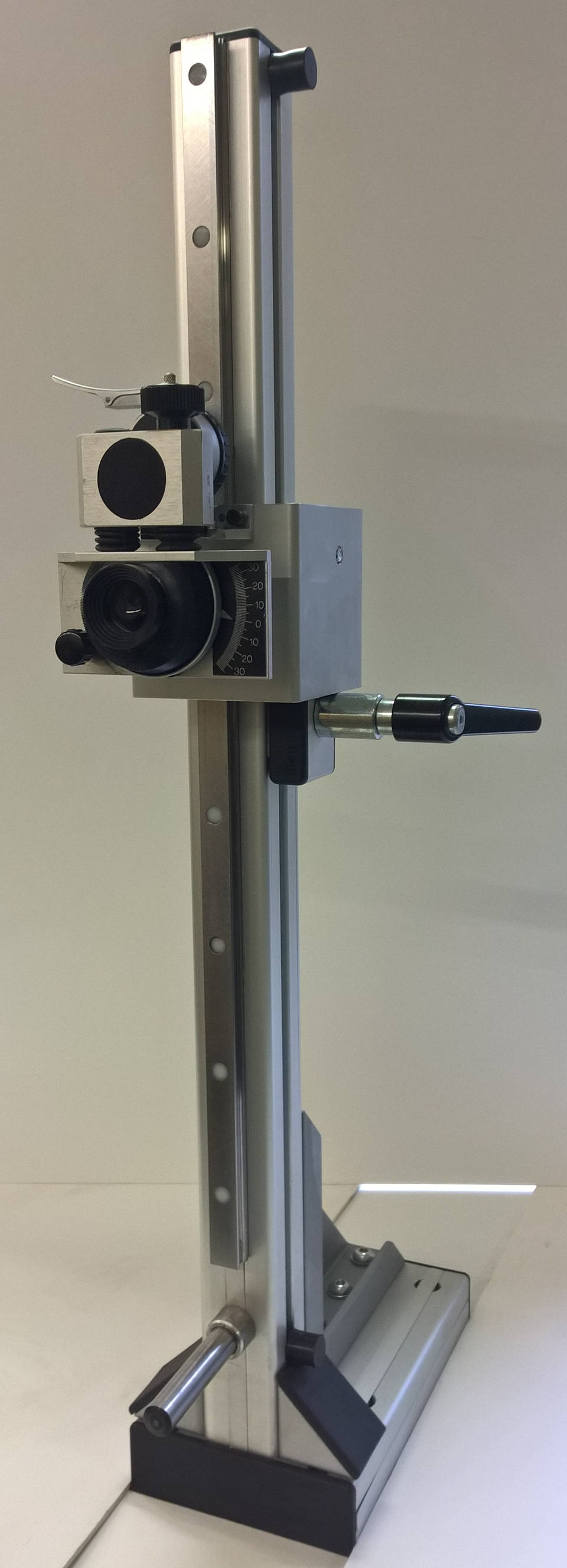

齿角、齿高测量装置

测量装置说明齿角和齿高测量装置 WB 32（在下文中始终称为测量装置）是一种光学机械精密测量装置，用于检查圆锯片的切削几何形状。最高的精度和最小的尺寸使测量设备成为运营和客户服务的理想测试工具。它完全免维护且易于使用。测量设备装在配套的木箱中交付。

说明

• WB 32 S 型: 标准型（不带千分表）

• WB 32 U 型: 通用（带毫米刻度的百分表）

• WB 32 Z 型: 英寸（千分表以英寸为单位）

技术数据

• 测量范围：圆锯片直径极大 2400 mm，齿距 3 ... 70 mm（标准版本 0 ... 70 mm）

• 行程：5毫米，用于差值测量

• 测量条：硬质合金，磨制

• 导程比：3 x D

• 外壳部件：特殊铝，自然阳极氧化

• 角度刻度：铝，哑光黑色阳极氧化，刻有刻度

• 特殊千分表：刻度 1/100 毫米或 1/1000 英寸

• 镜头系统：7倍放大倍率

• 放大镜视场：18 mm，色彩校正

• 重量：约。 520克（标准版），约585克（通用/通用Z版）

• 尺寸：115×105×67毫米

• 保留技术变更和错误。

齿角测量

• 您应该测量重切齿上的角度，因为这些角度可以更可靠地测量。

• 定位锯片，使旋转方向为顺时针 - 齿方向向右。

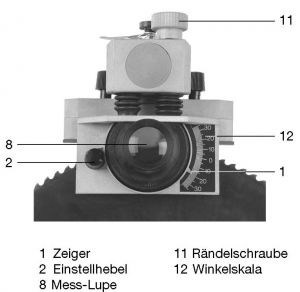

• 将测量装置上的调节杆 (2) 的指针 (1) 调零。

• 按下千分表（4）的锁（3），使测量片（5）保持在上部位置。

• 松开滚花螺母 (6)，以便能够根据齿距对称地移动支撑条 (7)。使用点划线标记进行对称控制。

• 请注意，待测量的重切齿必须暴露在支撑条（7）之间。

• 将量规从上方放置在两个预切割齿的尖端上，然后将量规平面滑动到锯片上。

• 通过测量放大镜 (8)，您可以在 7 倍放大倍率下看到待测量的牙齿。

• 通过调节滚花螺钉 (11) 使十字准线的水平线 (9) 与齿尖对齐。向侧面移动测量装置，直到十字准线的垂直线 (10) 与齿尖对齐。

• 向上移动调节杆 (2)，直至十字准线的垂直线 (10) 与齿面重合。读取角度刻度 (12) 上的前角。

• 向下移动调节杆 (2)，直至十字准线的水平线 (9) 与牙齿背面对齐。读取角度刻度 (12) 上的间隙角。

产品应用领域：

医学、制药、汽车、纺织、航空、食品
