品牌介绍：BWF Fixatorenbau Bertuch
Fixator Construction 是一家传统的家族企业，至今仍由创始家族所有。BWF Fixatorenbau Bertuch在勒沃库森总部生产BW-Fixators®并将其运送给世界各地的客户。许多客户还知道BWF Fixatorenbau Bertuch的 BWF 这个名字，这个缩写有其历史渊源，由各种名称和 Fixator 一词组成。时至今日，这个缩写仍然出现在BWF Fixatorenbau Bertuch公司的标志上。
通过本地生产，BWF Fixatorenbau Bertuch可以为客户提供较高的质量，并快速灵活地响应当前的需求。
多年来，BWF Fixatorenbau Bertuch一直为客户提供组装服务，通过该服务，BWF Fixatorenbau Bertuch提前将对准元件放置在机器基础上。
过去，传统上是使用电线和经纬仪进行测量，但在过去 10 年中，BWF Fixatorenbau Bertuch已改用现代激光测量。这使得BWF Fixatorenbau Bertuch在过去几年中不断扩展和优化BWF Fixatorenbau Bertuch的服务，以便BWF Fixatorenbau Bertuch随时为您提供具有成本效益的解决方案。从纯粹的测量到“全方位无忧套餐”，所有星座都是可能的，其中包括从标记和钻出所有所需的锚孔到 BW-Fixators® 的较终测量和铸造的一切。灌浆砂浆凝固后，即可密封地基、涂漆、安装机器并开始运行。
产品类型：

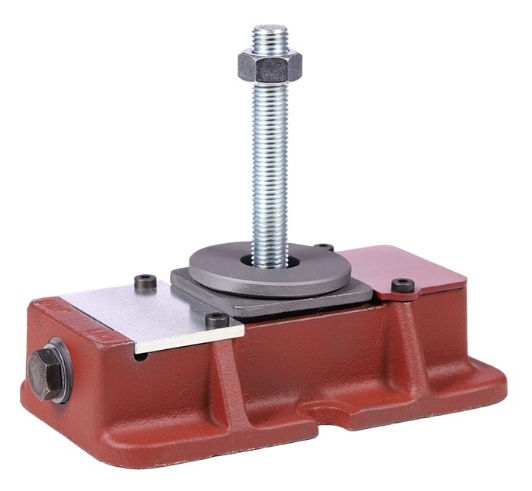

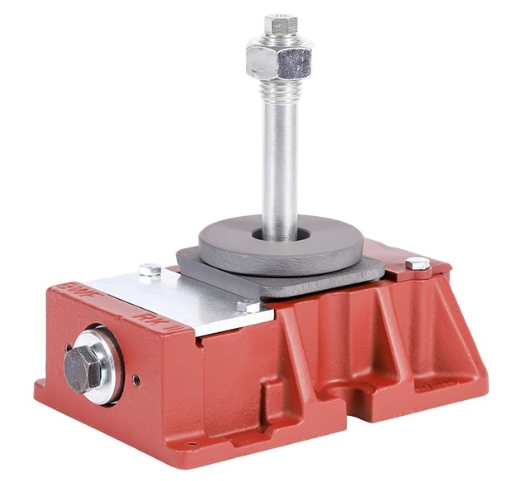

RK系列BW 固定器
只要您想要精确控制您的机器或向您的机器发送消息，RK 系列始终是正确的选择。
RK 系列的 BW-Fixators® 可以平稳、精确地调节。例如，这显着减少了对准车床所需的时间。如果由于地基移位、收缩或地面沉降而需要进行调整，这项工作也可以在短时间内轻松完成。 RK 系列具有多种配件和锚固选项，几乎涵盖所有应用。
RK 系列的 BW Fixators® 满足行业规定的所有要求、条件和属性。所有承载和移动部件，包括导轨，均由优质片状灰口铸铁制成。为了确保这些部件在未来几年内顺利移动，它们经过焦亚硫酸钼处理。

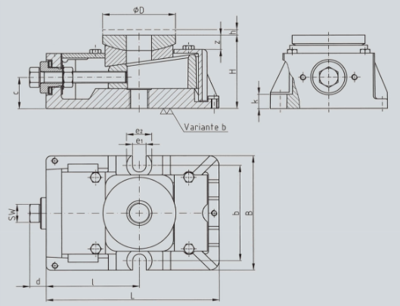

尺寸
尺寸 | L | B | H | ØD | SW | d | c | z | h | l | b | e1 | e2 | k |
I | 175 | 105 | 55 | 60 | 19 | 16 | 21 | 13 | 5 | 92 | 90 | 14 | 26 | 12 |
II | 178 | 120 | 75 | 75 | 19 | 15 | 31 | 15 | 5 | 96 | 100 | 14 | 26 | 13 |
III | 220 | 150 | 95 | 90 | 24 | 22 | 40 | 17 | 6 | 118 | 130 | 18 | 32 | 22 |
IV | 275 | 180 | 115 | 110 | 30 | 24 | 49 | 17 | 8 | 142 | 160 | 24 | 38 | 24 |
V | 345 | 230 | 135 | 150 | 36 | 34 | 58 | 20 | 10 | 180 | 205 | 28 | 46 | 34 |
VI | 420 | 270 | 165 | 200 | 46 | 34 | 67 | 32 | 13 | 230 | 245 | 28 | 46 | 31 |

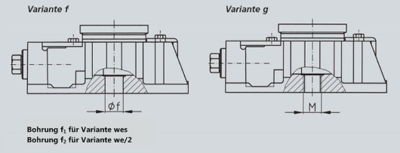

G尺寸 | Øf1 | Øf2 | g |
I | 17 | 19 | M12 |
II | 21 | 25 | M20 |
III | 25 | 31 | M24 |
IV | 31 | 37 | M30 |
V (M 36) | 37 | 44 | M36 |
V (M 42) | 44 | - | - |
VI | 58 | - | M42 |
技术数据
项目 | 单位 | RK I | RK II | RK III | RK IV | RK V | RK VI |
较大允许载荷 ¹ | 牛顿 (N) | 90,000 | 120,000 | 240,000 | 360,000 | 700,000 | 1,200,000 |
预期部分机器负载 ² | 牛顿 (N) | 10,000 | 20,000 | 40,000 | 60,000 | 120,000 | 200,000 |
工作范围内的弹簧常数 "C" ³ | 牛顿/微米 (N/μm) | 2,000 | 4,500 | 8,000 | 10,000 | 14,000 | 18,000 |
调节螺钉的扭矩 | 牛米/10³千克 (Nm / 10³ kg) | 3 | 3 | 4 | 4.5 | 5.5 | 7 |
较大扭矩 | 牛米 (Nm) | 27 | 36 | 96 | 160 | 385 | 700 |
安全扭矩 | 牛米 (Nm) | 2.5-5 | 2.5-5 | 3.5-7 | 4-8 | 5-10 | 20 |
每次旋转的升降调节 | 毫米 (mm) | 0.25 | 0.25 | 0.29 | 0.35 | 0.43 | 0.5 |
基本配置的重量 | 千克 (kg) | 4 | 5.5 | 11.5 | 21 | 42 | 70 |

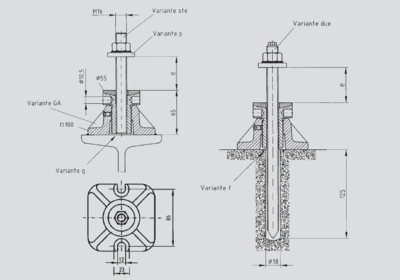

LK 系列 BW 固定器
LK 系列的 BW 固定器专为机器的减振、松动安装而开发。由于调节范围特别大（10 毫米），可以轻松补偿大面积不平坦的地板。该系列提供的较大负载值为 55,000 N。
调整过程平稳，并可防止未经授权的调整（例如由于振动）。这些 BW 固定器的使用可以通过各种变体较佳地适应安装条件。不同的织物结构面板由多层黄麻织物组成，添加了特殊沥青，在高压下压在一起，以及聚氨酯制成的阻尼板可以实现机器的减振安装。
这大大减少了调整机器所需的时间。如果由于地基移位、收缩或地面沉降而需要进行调整，这项工作也可以在短时间内轻松完成。
安装可以是松散的，也可以是具有各种锚固选项的。

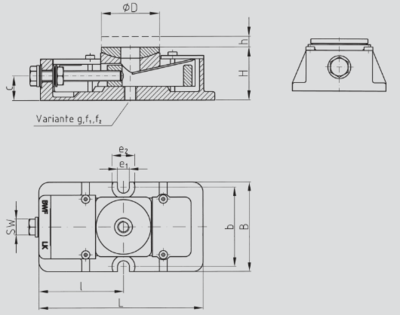

尺寸
尺寸: II
L: 195
B: 110
H: 60
ØD: 70
SW: 19
h: 10
l: 100
b: 95
e1: 14
e2: 26
c: 28
技术数据
项目 | 单位 | LK II |
较大允许载荷 | 牛顿 (N) | 55,000 |
较大允许校正载荷 | 牛顿 (N) | 40,000 |
调节螺钉的较大扭矩 | 牛米 (Nm) | 35 |
安全扭矩 | 牛米 (Nm) | 4-7 |
每次旋转的升降调节 | 毫米 (mm) | 0.37 |
基本配置的重量 | 千克 (kg) | 4.2 |

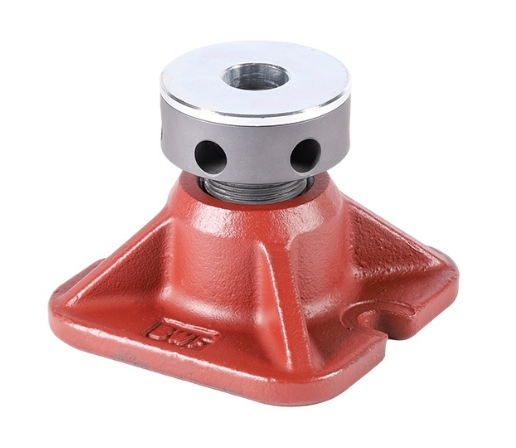

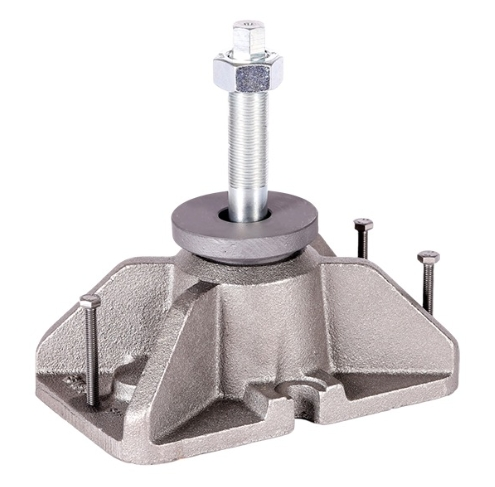

S 系列BW 固定器
S 系列的 BW 固定器专为大型夹板和工作台而开发，因为通常不可能从侧面进行对齐。方向元件只能从上方访问。 S 系列恰好涵盖了这种应用，并且可以使用紧固螺钉从上方进行调节。其特点是高度调节范围大，为 8 毫米（SI 尺寸）至 20 毫米（SV 尺寸）。
S 系列的 BW-Fixators® 可以平稳、精确地调节。这显着减少了对准时间。如果由于地基移位、收缩或地面沉降而需要进行调整，这项工作也可以在短时间内轻松完成。凭借各种配件和锚固选项，BWF Fixatorenbau Bertuch为每种应用提供合适的解决方案。
与 S 固定器的凹槽相匹配，开口可以用BWF Fixatorenbau Bertuch的D 系列封闭。

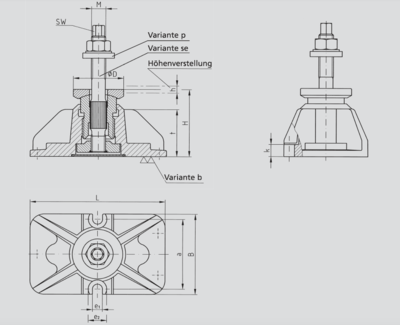

尺寸
尺寸 | M | L | B | H | ØD | h | SW | t | a | k | e1 | e2 |
I | M16x1,5 | 168 | 105 | 80 | 57 | 8 | 12 | 60 | 88 | 16 | 12 | 22 |
II | M20x1,5 | 190 | 115 | 95 | 70 | 10 | 15 | 68 | 100 | 20 | 14 | 26 |
III | M24x1,5 | 220 | 140 | 113 | 82 | 12 | 19 | 83 | 120 | 25 | 18 | 32 |
IV | M30x1,5 | 280 | 185 | 140 | 100 | 16 | 24 | 97 | 150 | 32 | 24 | 38 |
V | M36x1,5 | 330 | 225 | 166 | 122 | 20 | 30 | 120 | 180 | 38 | 28 | 46 |
技术数据
项目 | 单位 | S I | S II | S III | S IV | S V |
较大允许载荷 | 牛顿 (N) | 90,000 | 120,000 | 240,000 | 360,000 | 600,000 |
预期部分机器负载 ¹ | 牛顿 (N) | 10,000 | 20,000 | 40,000 | 60,000 | 100,000 |
工作范围内的弹簧常数 "C" ² | 牛顿/微米 (N/μm) | 1,500 | 2,000 | 2,500 | 3,000 | 4,000 |
调节螺钉的扭矩 | 牛米/10³千克 (Nm / 10³ kg) | 35 | 45 | 50 | 60 | 70 |
较大扭矩 | 牛米 (Nm) | 120 | 240 | 480 | 960 | 2,050 |
固定螺母的较大扭矩 | 牛米 (Nm) | 60 | 120 | 240 | 480 | 960 |
基本配置的重量 | 千克 (kg) | 3.25 | 5.10 | 8.40 | 15.30 | 27.60 |
每次旋转的升降调节 | 毫米 (mm) | 2 | 2 | 2 | 2 | 2 |

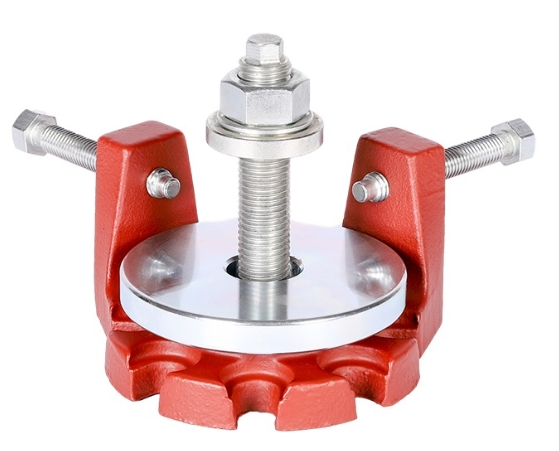

MS 系列BW 固定器
MS 系列的 BW-Fixators® 是将电动机与装置对齐的较佳对齐元件。使用BWF Fixatorenbau Bertuch的 BW-Fixator®，轴可以轻松地相互对齐。它们也非常适合作为轴对中装置的调节辅助工具。
它们可以平稳、精确地调节。这显着减少了对准时间。凭借各种配件和锚固选项，BWF Fixatorenbau Bertuch为每种应用提供合适的解决方案。
尺寸
尺寸 | a | ØD | H | h |
| M |
| f | l | c | Ød | R | e1 | e2 |
I | 40 | 70 | 40 | 12 | 12 | 16 | 20 | 14 | 68 | 56 | 85 | 50 | 12 | 23 |
II | 60 | 110 | 40 | 12 | 16 | 20 | 24 | 14 | 75 | 58 | 100 | 60 | 14 | 26 |
II | 80 | 150 | 40 | 12 | 16 | 20 | 24 | 14 | 75 | 58 | 100 | 60 | 14 | 26 |
III | 110 | 210 | 50 | 12 | 24 | 30 | 36 | 14 | 85 | 70 | 140 | 80 | 18 | 32 |
III | 150 | 210 | 50 | 12 | 24 | 30 | 36 | 14 | 85 | 70 | 140 | 80 | 18 | 32 |

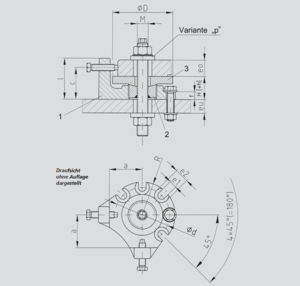

BW-Fixator® MS 由一块带有两个偏移 90° 的垂直角的底板和用于水平矫直的压力螺钉 (1)、一个支撑螺钉元件（包括焊接在其上用于垂直调节的调节和夹紧螺钉 (2)）以及一个球面垫圈 (3 )。 BW-Fixator® MS 通常连接到系统的基架上，基体上有 3-5 个凹槽用于紧固螺钉。
技术数据
规格 | 尺寸 |
| MS I / II |
| MS II |
| MS III |
|
|
| M12 | M16 | M20 | M24 | M24 | M30 | M36 |
调节允许较大载荷 | 千牛 (kN) | 8 | 20 | 30 | 40 | 40 | 50 | 60 |
调节允许较大扭矩 | 牛米 (Nm) | 40 | 100 | 150 | 200 | 300 | 400 | 450 |
牵引允许较大扭矩 | 牛米 (Nm) | 55 | 140 | 270 | 450 | 450 | 900 | 1,600 |
每次旋转的升降调节 | 毫米 (mm) | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
LS 系列BW 固定器
LS 系列的 BW-Fixators® 特别适合小型机器和附加装置。得益于 30 毫米的大调节范围，它们是多功能的定向元件。
LS 系列 BW-Fixators® 的常见应用是附加装置，例如托盘台、换刀装置或进给装置。
除了稳定的结构和相对较大的调节范围外，LS 系列的 BW-Fixators® 还具有多功能紧固选项的特点。它们可以拧紧或拧入，甚至可以焊接。由于其紧凑的设计，这些矫直元件非常具有成本效益。
尺寸
技术数据
较大允许负载: 25 KN
较大允许校正负载: 10 KN
调节扭矩: 45 Nm/10³ kg
每转高度调节: 1.5 mm
调节行程: 30 mm
重量: 1.6 kg

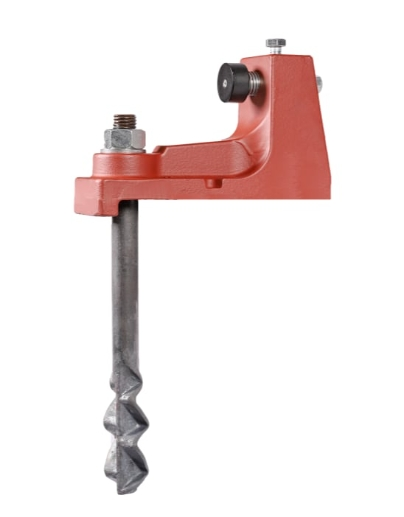

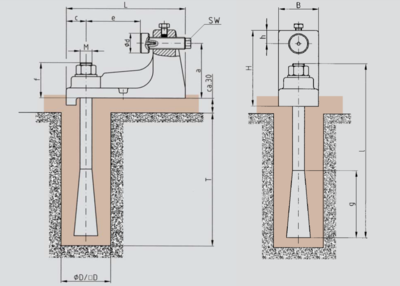

SW 系列BW 固定器
SW 系列的 BW-Fixators® 适用于横向矫直和吸收高水平力。矫直是使用压力螺钉完成的，由于球补偿，压力螺钉可以补偿小的角度误差。高度适合RK 系列的 BW-Fixators® 。
SW 系列的 BW-Fixators® 可以平稳、精确地调节。
尺寸
| e | Fundament |
尺寸 | L | B | H | Ød | SW | min. | max. | c | a | f | h | M | l | g | D | T |
II | 240 | 80 | 153 | 40 | 17 | 95 | 115 | 40 | 110 | 70 | 27 | 24 | 370 | 135 | 100 | 300 |
III | 325 | 100 | 190 | 50 | 24 | 130 | 150 | 50 | 145 | 90 | 30 | 30 | 460 | 150 | 120 | 360 |
IV | 340 | 130 | 240 | 70 | 36 | 110 | 140 | 60 | 175 | 110 | 45 | 36 | 600 | 180 | 150 | 500 |
V | 360 | 150 | 265 | 70 | 36 | 120 | 150 | 60 | 192 | 120 | 45 | 36 | 600 | 180 | 150 | 500 |
技术数据
规格 | 单位 | SW II | SW III | SW IV | SW V |
较大允许载荷 | 牛顿 (N) | 60,000 | 100,000 | 200,000 | 300,000 |
较大允许校正力 | 牛顿 (N) | 40,000 | 70,000 | 120,000 | 150,000 |
调节螺钉的扭矩 | 牛米/10³千克 (Nm / 10³ kg) | 25 | 30 | 35 | 35 |
较大扭矩 | 牛米 (Nm) | 100 | 210 | 420 | 525 |
每次旋转的调节量 | 毫米 (mm) | 3 | 3 | 3 | 3 |
锚栓的牵引扭矩 | 牛米 (Nm) | 400 | 800 | 1,400 | 1,700 |
压头的重量 | 千克 (kg) | 9 | 16 | 32 | 50 |
产品应用领域：
工业、制造、纺织、制冷
