品牌介绍：Beckhoff

Beckhoff致力于通过基于 PC 的控制技术为您打造开放式自动化系统。Beckhoff的产品范围包括工业 PC、I/O 和现场总线组件、驱动技术、自动化软件、无控制柜自动化系统以及机器视觉硬件产品。这些产品既可作为独立的组件使用，也可将它们集成到一个完整的控制系统中，适用于各个行业领域。Beckhoff始终坚持“自动化新技术”理念，为各行业客户提供通用型或定制化的自动化控制解决方案，在全世界范围内已广泛用于数控机床以及智能建筑等各个应用领域。

产品类型：

工业 PC

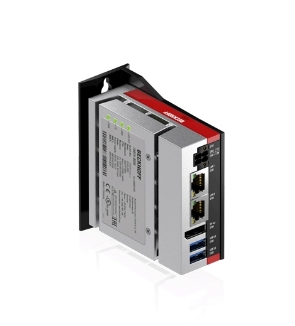

C6015-0030 | 超紧凑型工业 PC

C6015 工业 PC 是Beckhoff尺寸最小的入门级工业 PC，它仅需要 82 x 82 x 40 mm 的安装空间，其价格降低了约 25%，甚至更多（取决于具体配置），比最经济的Beckhoff x86 PC 还要便宜很多。由于这款 PC 外形非常紧凑，安装方式灵活多样，其搭载的 Intel Atom® 处理器具有强大的计算能力，几乎适合任何控制柜和机械设计方案。C6015 除了适用于实现各种自动化任务之外，还适合用作物联网网关，或用作边缘控制设备。而 TwinCAT 与 EtherCAT 的全集成性和兼容性是保障实现这一切的基础。

安装方式灵活

需要特别强调的一点是，该系列工业 PC 可以选择安装在控制柜后面板或 DIN 导轨上，安装方式灵活。连接层可以自由定向，即可以根据可能的特定线缆布局调整。由于 PC 具有很高的灵活性，因此可以安装在控制柜中的任何位置，无论空间多么小。

价格更具优势

由于采用了优化的外壳和制造理念，C60xx 系列中的所有工业 PC 都实现了成本优化，与Beckhoff工业 PC 产品中的其它系列相比，价格低很多，但在工业兼容性、质量或耐用性方面没有限制。

一体化主板

该系列始终采用由Beckhoff自主研发和制造的一体化主板。单板工业 PC 的特点是更加坚固耐用。此外，这类主板还可以通过内置的插头连接器连接第二块板卡，从而实现模块化的功能扩展。

核心优势：Beckhoff工业 PC

Beckhoff是基于 PC 的自动化技术的先驱，自 1986 年以来一直坚持自主研发和生产自己的 PC 硬件。如今，Beckhoff已将积累多年的专有技术应用到工业 PC 中。在工业 PC 的开发和设计方面，Beckhoff产品理念的重点就是使用先进、高性能的组件和处理器。近年来，Beckhoff一直坚持不懈地致力于自主技术研发和产能扩容，包括生产专用主板，确保组件可长期供应和配置的灵活性，能够根据客户具体需求调整，Beckhoff目前已成为全球领先的工业 PC 制造商之一。

I/O

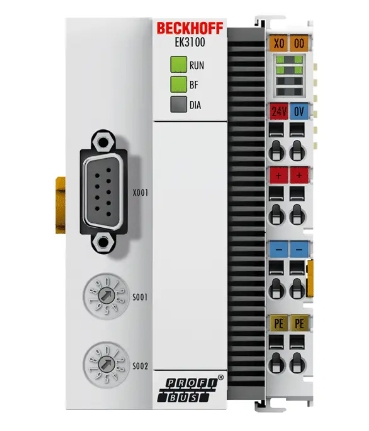

EK3100 | PROFIBUS 总线耦合器

EK3100 总线耦合器可将 EtherCAT 端子模块（ELxxxx）和 EtherCAT 端子盒（EPxxxx）连接到 PROFIBUS 网络中，并且将 PROFIBUS 报文转换为 E-bus 信号表示。一个站点由一个 EK3100 耦合器和任意数量的 EtherCAT 端子模块组成。耦合器通过 9 针 D-sub 插头连接至 PROFIBUS。EK3100 使得 PROFIBUS 耦合器能够挂在 EtherCAT 总线下面，构成一个由大量可供选择的端子模块组成的功能强大的超高速 I/O 系统。该耦合器支持 PROFIBUS 协议规范，能够无缝集成到 PROFIBUS 网络中。

技术参数

• EtherCAT 系统内的任务：将标准数字量和模拟量 EtherCAT 端子模块及 EtherCAT 端子盒连接到 PROFIBUS 网络

• EtherCAT 端子模块数量：取决于过程数据大小

• 外设信号类型/数量：取决于过程数据大小

• 协议：PROFIBUS DP

• 数据传输速率：最高 12 Mbaud（自动检测）

• 配置：无需配置

• 总线接口：1 个 D-sub 9 针母头，带屏蔽功能

• 电源：24 V DC（-15 %/+20 %）

• 输入电流：通常为 120 mA +（E-bus 总电流）/4

• E-bus 电流消耗：最高 2 A

• 电源触点：较大 24 V DC/较大 10 A

• 电气隔离：500 V（电源触点/电源电压/Ethernet）

• 外形尺寸（W x H x D）：64 mm x 100 mm x 73 mm

• 工作/储藏温度：-25…+60°C/-40…+85°C

• 抗电磁干扰/抗电磁辐射性能：符合 EN 61000-6-2/EN 61000-6-4 标准

• 相对湿度：95%，无冷凝

• 抗振/抗冲击性能：符合 EN 60068-2-6/EN 60068-2-27 标准

• 防护等级/安装位置：IP20/可变

• 认证/标记：CE，UL，ATEX，IECEx

• 防爆标志：ATEX: II 3 G Ex ec IIC T4 Gc、IECEx: Ex ec IIC T4 Gc

驱动系统

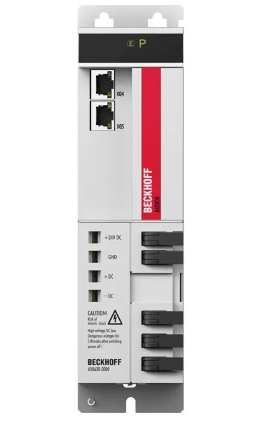

AX8620 | 电源模块

电源模块从主电源电压生成直流母线电压 (DC)，用于轴模块和选件模块的电源。它已包含一个主电源滤波器，驱动器已根据 EN 61800-3 针对 C3 类用途进行了测试和认证。

任何再生能量（例如通过电机强力制动）都可以通过内部制动电阻或内置制动斩波器和外部制动电阻的组合转换为热量。或者，能量可以在AX8810电容器模块中缓冲。

AX8000 电源模块可用于三相低压主电源（三相主电源 200…480 V AC，50/60 Hz）。

每种情况下都需要单独的 24 V DC 电源。

TwinCAT 3 Drive Manager 2可用作调试工具。得益于结构化设计和广泛的功能，轴的调试简单而直观。

必须使用TwinCAT 3 Safety Editor TE9000和 TwinSAFE Loader/User TE9200来实施安全项目。

技术数据

• 功能：电源模块

• 额定电源电压：1 个 100…240 伏交流电

• 3 个 200…480 伏交流电

• 直流链路电压：较大848V直流

• 直流链路输出电流：5/7 A DC（单相供电时）、20 A DC

• 系统总线：EtherCAT

• 驱动配置文件：符合 IEC 61800-7-201 (CoE) 的 CiA402

• 环境温度（运行）：0…+40°C，最高可达 +55°C，功率降低（参见文档）

• 认证/标记：CE、cULus、EAC

MX-System

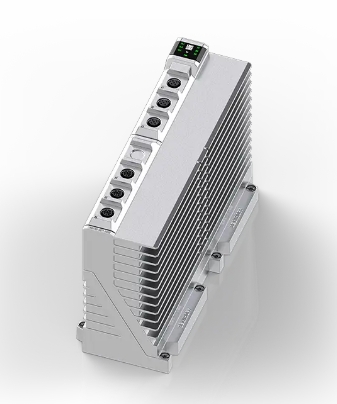

MR1307-0011-2242 | 继电器模块

MR1307-0011-2242 是三相继电器输出，包括负载电流测量。负载电流通过三个独立的 M12 连接器输出，每个连接器较大可切换 10 A，总电流不得超过 15 A。

技术数据

• 产品分类：继电器模块

• 类别/版本：继电器输出

• 频道：3

• 输出电压：230/400伏交流3~

• 输出电流：每通道 7 A (∑15 A)

• 连接方法：M12

• 关闭：是的

• 解决：16 位

• 输出：每通道 3 kVA

• 剩余电流测量：不

• 改变旋转方向：不

• 来自背板的供电电压：400…480 伏交流电

• 负载类型：欧姆、电感

• 负载电流测量：是的

• 测量误差：I：相对于测量范围极限值的1.25%

• 相数：3

• 传感器类型：热电阻/热电偶

• 保险丝：可更换

• 附加输入/输出：3

• 底板接口：数据和电源连接器

• 诊断：开路检测、欠压

• 分布式时钟：是的

• 热插拔：是的

• TwinCAT 版本：双猫 3

• 重量：2000 克

• 认证/标记：CE、UL（准备中）

机器视觉

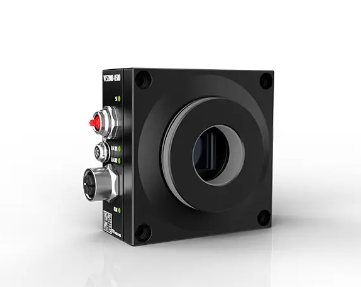

VCS2000-0200 | 面阵相机

防护等级高达 IP65/67 的x性能稳定的 VCS20x0 工业相机能够生成高品质图像数据，用于工业图像处理。它通过 EtherCAT P 进行供电。作为一款功能全面的设备，它可以与所有基于 EtherCAT 的设备流程同步。图像数据通过 2.5 Gbit/s 的带宽传输给上一级控制器。

技术参数

• 产品类别：相机

• 类别/版本：面阵相机

• 传输速率：2.5 Gbit/s

• 传感器：索尼 IMX392，CMOS，全局快门

• 传感器尺寸：1/2.3" (7.8 mm)

• 光谱敏感性：单色

• 像素数量：2.3 MP

• 像素尺寸：3.45 µm

• 图像分辨率（H x V）：1920 x 1200

• 较大帧率：167 fps

• 比特深度：12

• 像素格式：Mono8、Mono10、Mono10p、Mono12、Mono12p

• 以太网：1000/2500BASE-T

• 电源：模式 1：EtherCAT P、模式 2：24 V DC (-15%/+20%)

• 较大功率输入：9 W

• 连接方式：M8，母头，4 针，P-coded、M12，母头，8 针，X-coded

• 镜头安装：C 口

• 防护等级：IP65/67，带镜头保护管和连接器

• 重量：320 g

• 外形尺寸（W x H x D）：72 mm x 72 mm x 38.4 mm

• 工作温度：0…+60°C

• 认证/标记：CE、UL、UKCA、EAC、RoHS、WEEE

产品应用领域：

风力发电、半导体、光伏太阳能、金属加工、包装机械、印刷机械、塑料加工、轮胎加工、木材加工、玻璃机械、物流输送以及楼宇自动化
