品牌介绍：CAMAG

CAMAG 是高效薄层色谱技术相关品牌,为实验室提供 HPTLC 解决方案。CAMAG 致力于推进色谱技术发展,支持科学研究,并与学术界、政府和工业界合作,围绕草药和膳食补充剂等领域建立方法和应用实践。品牌通过培训、研究支持和持续创新,服务于药品质量控制、食品检测和环境检测等领域,相关产品可支持具有重复性的分析流程。

产品类型：

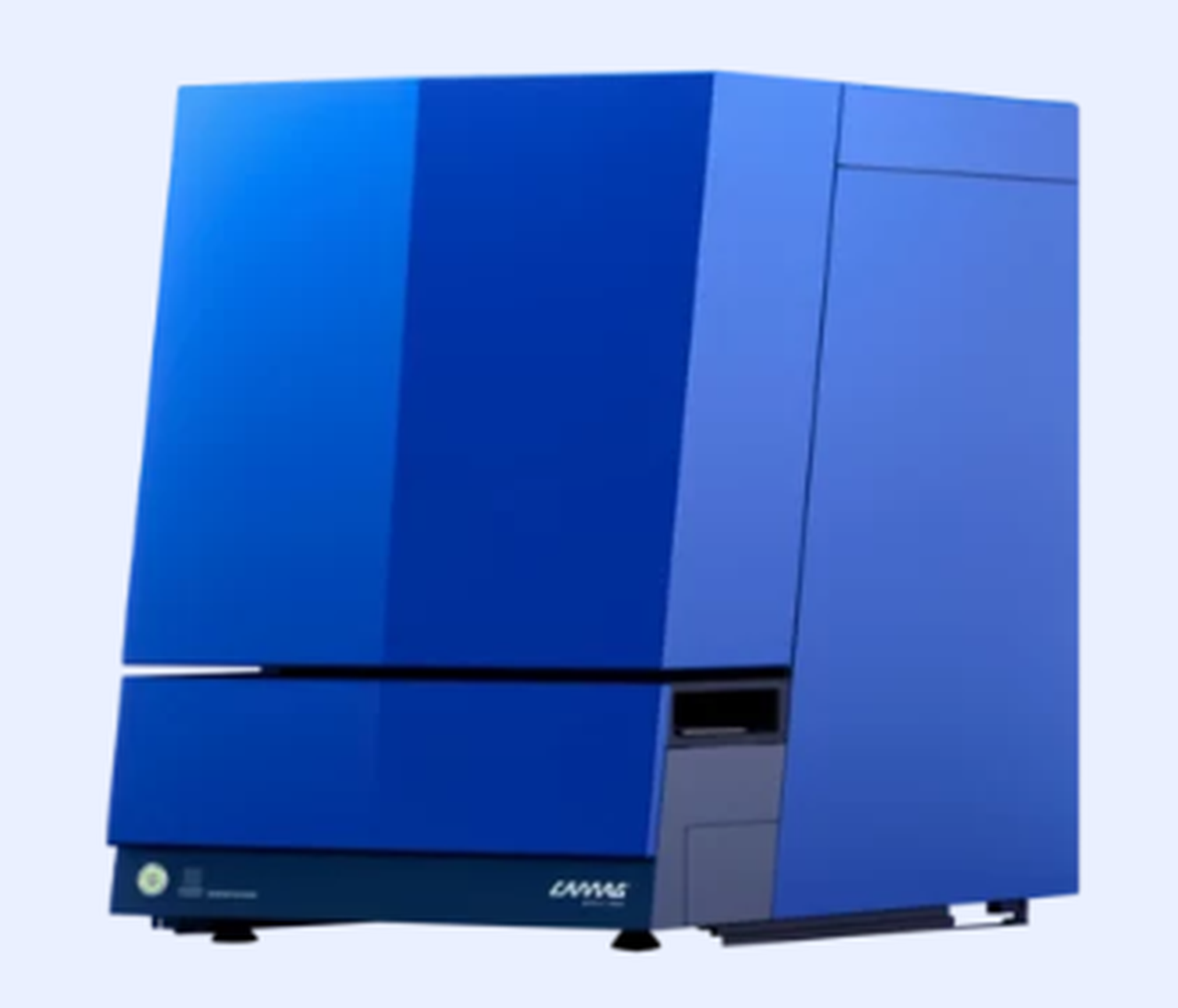

HPTLC PRO

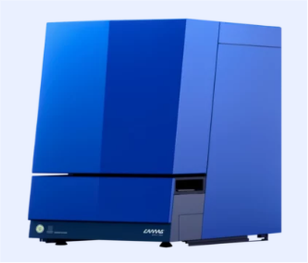

CAMAG HPTLC PRO 模块应用

HPTLC PRO 模块应用功能可自动将多达 75 个样品点样到五块不同的薄层板上。如需连续运行,可与薄层板存储模块配合使用,该模块可自动补充新的薄层板。激光引导的样品喷涂有助于保持合适喷涂距离。针头间距和喷涂速度会根据所用溶剂进行调节,使样品以窄带形式精确喷涂。为减少交叉污染,注射器会在冲洗溶剂和样品溶液之间形成隔离气泡。每次取样后,注射器都会被清洗。样品应用完成后,集成传送带将板材从模块应用转移到模块开发,以便进行进一步处理。

产品规格/参数

安装和使用分类：Class I, installation category II, protection class IPX0, 污染等级 1

氮气或洁净空气压力：5 - 8 bar (70 - 110 psi)

工作温度：15 - 30 °C

推荐工作温度：20 - 25 °C

湿度：30 °C 以下较高相对湿度 80%, 湿度和温度条件不应产生冷凝

板类型：HPTLC 玻璃板 20 x 10 cm, 层厚 200 µm

工作电压：100 - 240 VAC, 50 / 60 Hz, 额定电压波动 ±10%, 过电压类别 II

功耗：40 W

保险丝：2.0 AT, 250 VAC

电源插座最大供电电流：8 A

尺寸(宽 x 深 x 高)：384 x 550 x 510 mm

重量：约 33 kg

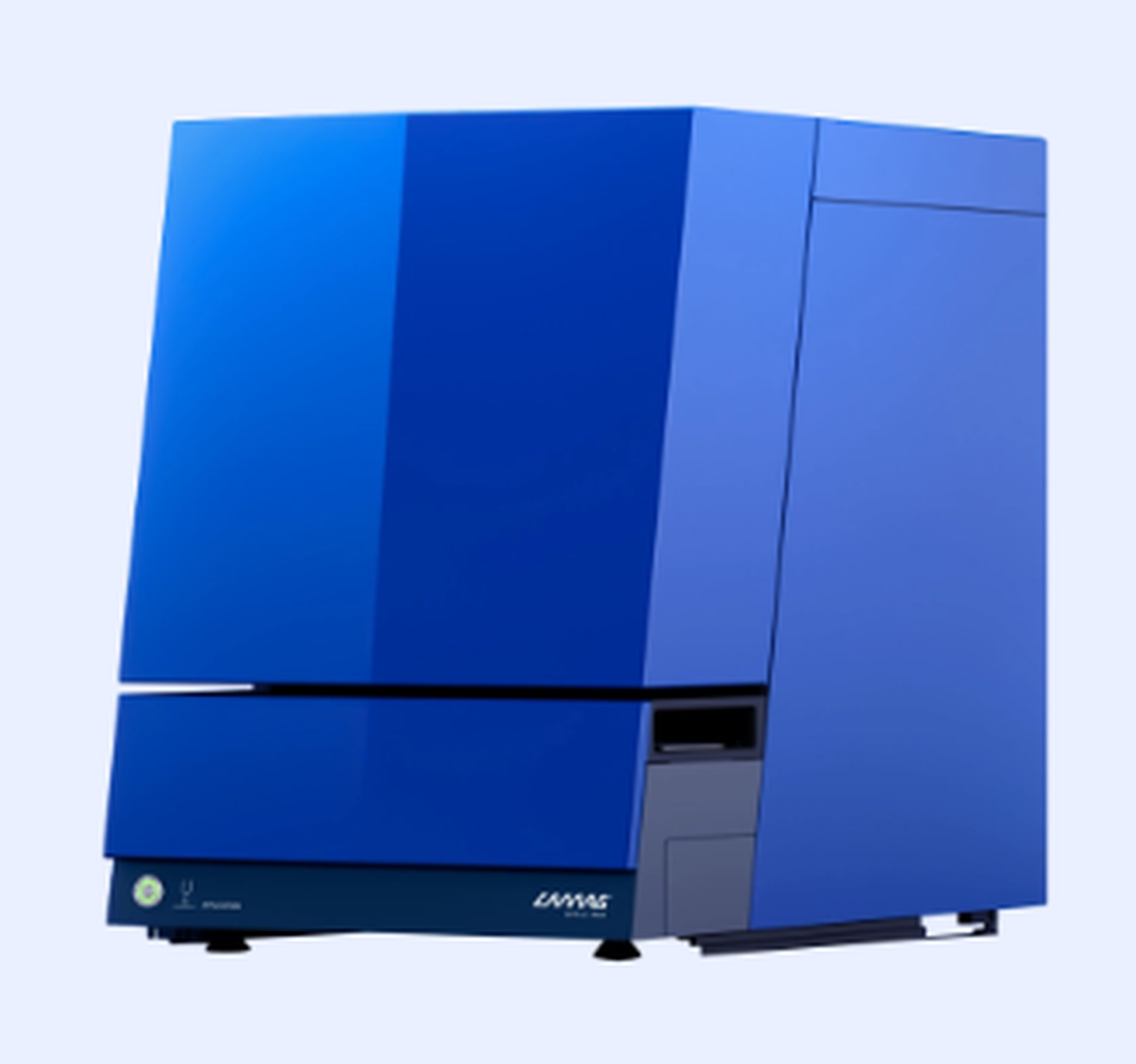

CAMAG HPTLC PRO 模块开发

所有样品涂覆完毕后,培养板会移至模块开发区。已涂覆样品的培养板可以装入显影室。在显影室中完成显影和干燥后,显影板会回到水平位置,准备从显影模块转移到其他模块进行进一步处理。

产品规格/参数

安装和使用分类：Class I, installation category II, protection class IPX0, 污染等级 1

氮气或洁净空气压力：5 - 8 bar (70 - 110 psi)

工作温度：15 - 30 °C

推荐工作温度：20 - 25 °C

湿度：30 °C 以下较高相对湿度 80%, 湿度和温度条件不应产生冷凝

板类型：HPTLC 玻璃板 20 x 10 cm, 层厚 200 µm

工作电压：100 - 240 VAC, 50 / 60 Hz, 额定电压波动 ±10%, 过电压类别 II

功耗：40 W

保险丝：2.0 AT, 250 VAC

电源插座最大供电电流：8 A

尺寸(宽 x 深 x 高)：384 x 550 x 510 mm

重量：约 41 kg

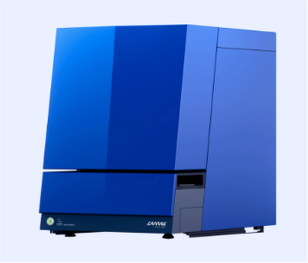

CAMAG HPTLC PRO 模块衍生化

HPTLC PRO 衍生化模块具有四个喷嘴,可产生不同大小的液滴,以适应所选试剂的特性。精密夹持机构在喷洒前将喷嘴插入喷嘴适配器,随后将其移动到集成清洁站。采用专利微滴喷雾技术,试剂喷雾喷嘴可产生较细小的试剂雾,均匀分布在衍生化室中,并逐渐沉降到板上。清洗站对喷嘴内外进行清洗,同时 HPTLC 板被移至下一加热步骤。

产品规格/参数

安装和使用分类：Class I, installation category II, protection class IPX0, 污染等级 1

氮气或洁净空气压力：5 - 8 bar (73 - 116 psi)

工作温度：15 - 30 °C

推荐工作温度：20 - 25 °C

湿度：30 °C 以下较高相对湿度 80%, 湿度和温度条件不应产生冷凝

板类型：HPTLC 玻璃板 20 x 10 cm, 层厚 200 µm

工作电压：100 - 240 VAC, 50 / 60 Hz, 额定电压波动 ±10%, 过电压类别 II

功耗：250 W

保险丝：4.0 AT, 250 VAC

电源插座最大供电电流：8 A

尺寸(宽 x 深 x 高)：384 x 550 x 510 mm

重量：约 35 kg

高效薄层色谱法

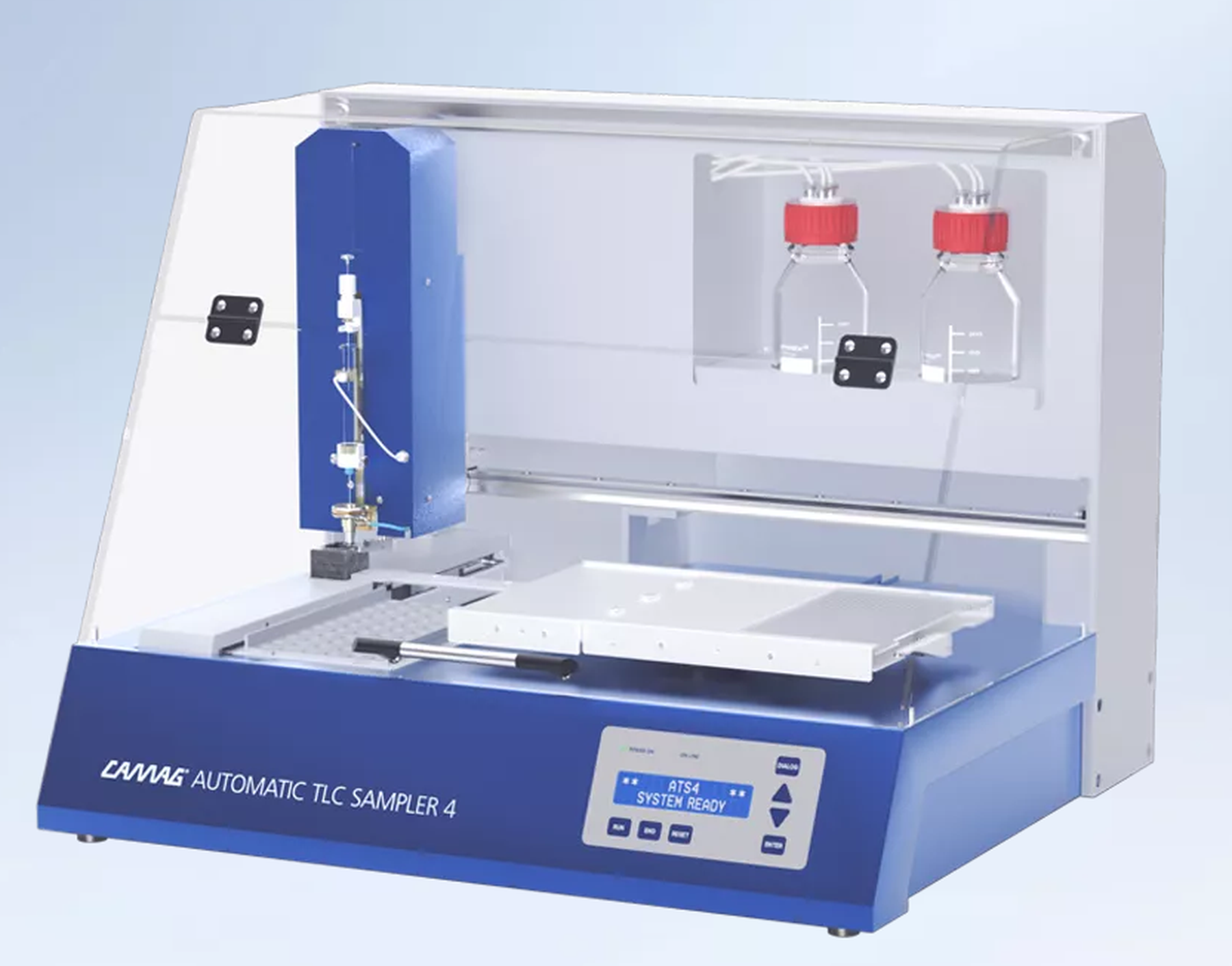

CAMAG 自动薄层色谱点样器 4 (ATS 4)

CAMAG 自动薄层色谱点样器 4 (ATS 4) 是一款全自动设备,用于将样品精确点样至薄层色谱(TLC)和高效薄层色谱(HPTLC)板上。ATS 4 可支持高效工作流程,适用于高通量实验室环境中的定性和定量分析。自动薄层色谱进样器 4 通过上样启动 HPTLC 流程,这对于分析质量控制较为关键。该设备面向常规操作和高通量分析,可处理定性分析、定量分析以及制备分离。ATS 4 采用喷雾法将样品以条带、斑点或矩形形式上样,可输送较大体积样品,并在色谱分离前使用高浓度洗脱溶剂将矩形浓缩成窄条带。此外,ATS 4 支持“重复点样”,可在同一位置连续点样,适用于色谱前衍生化、加标分析和类似步骤。

产品规格/参数

支持板/片尺寸：最大 20 x 20 cm

支持板/片材料：玻璃、铝和塑料

支持板/片厚度：最大 8 mm

应用方法：使用接触针接触点样(斑点),或使用喷雾针喷雾点样(斑点、条带或矩形)

注射器体积：标准 25 μL,可选 10 μL 或 100 μL

样品加样体积：100 nL 至 1 ml 可编程,步进 100 nL

加样速度：10 至 2500 nL/s 可编程

隔垫穿刺器：气动操作

样品架容量：标准 66 个 2 mL 样品瓶(12 x 32 mm),可选支持 96 孔板

注射器和针头清洗：每次运行开始和结束时自动清洗,不同样品瓶之间自动清洗

清洗循环：0 至 5 次可编程

条带长度：0.0 - 200 mm 可编程,步进 0.1 mm

板上 X 轴方向的条带/斑点位置：0.0 - 100 mm 可编程,步进 0.1 mm

板上 Y 轴方向的条带/斑点位置：0.0 - 195 mm 可编程,步进 0.1 mm

喷雾期间样品加热：可选,使用 Heated Spray Nozzle 时较高 60 °C

显示：双行 LCD 显示屏

仪器控制：由 visionCATS 软件控制和编程

诊断：通过 visionCATS 软件进行

重复覆盖点样：可编程,可从不同样品瓶点样到同一斑点或条带

通信端口：RS-232 串行端口

外部气源：压缩空气或氮气,4.5 - 6 bar (65 - 90 PSI)

气体消耗：喷雾时约 2 L/min

主电压：90 - 240 V,50 - 60 Hz

尺寸(宽 x 深 x 高)：630 x 530 x 500 mm

重量：36 kg

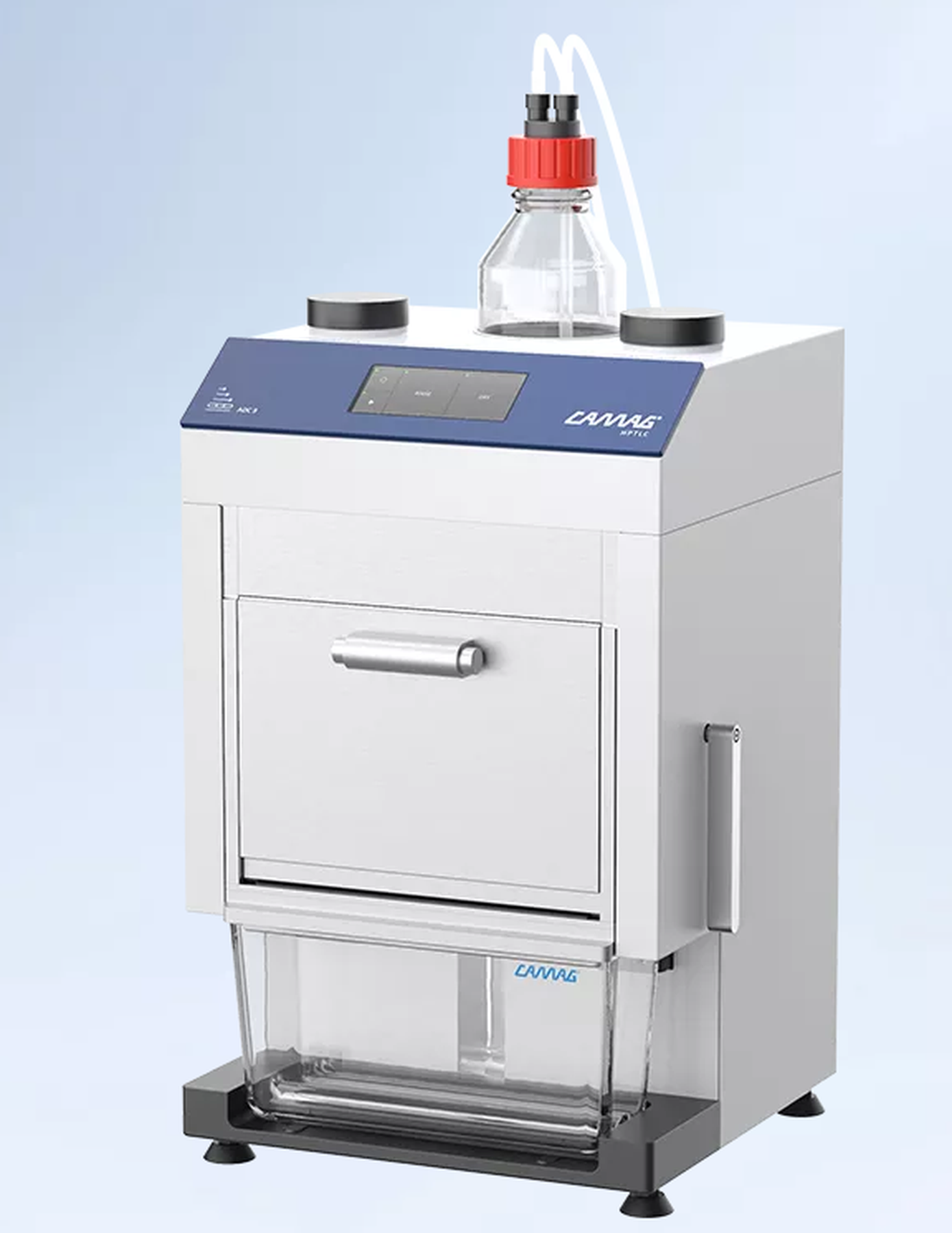

CAMAG 自动显影室 3

CAMAG 自动显影室 3 (ADC 3) 延续了其前代产品在 HPTLC 领域的可靠性,用于提供一致、全自动的薄层色谱展开,以支持结果重现性和数据完整性。ADC 3 面向 20 x 10 cm HPTLC 板设计,配备集成式双槽室,有助于保持分析条件稳定并降低变异性。该设备在溶剂选择和展开参数方面具有灵活性,可支持多种应用。饱和、活化、预处理、展开和干燥等关键步骤均可自动完成,用于减少环境影响并提高结果重现性。内置湿度控制功能可在特定层活性下进行色谱分析,适用于方法开发和湿度效应评估。与 visionCATS 软件集成后,可支持 cGMP/GLP 和 21 CFR Part 11 相关合规要求。

产品规格/参数

安装和使用分类：Class I, installation category II, protection class IP20, 污染等级 1

工作温度：15 - 30 °C

推荐工作温度：20 - 25 °C

湿度：30 °C 以下较高相对湿度 80%, 湿度和温度条件不应产生冷凝

较高海拔：2,000 m

板类型：HPTLC 玻璃板 20 x 10 cm,层厚 200 µm

工作电压：100 - 240 VAC,50 / 60 Hz,额定电压波动 ±10%,过电压类别 II

功耗：60 W

保险丝：2.0 AT,250 VAC

尺寸(宽 x 深 x 高)：315 x 320 x 495 mm

重量：约 17 kg

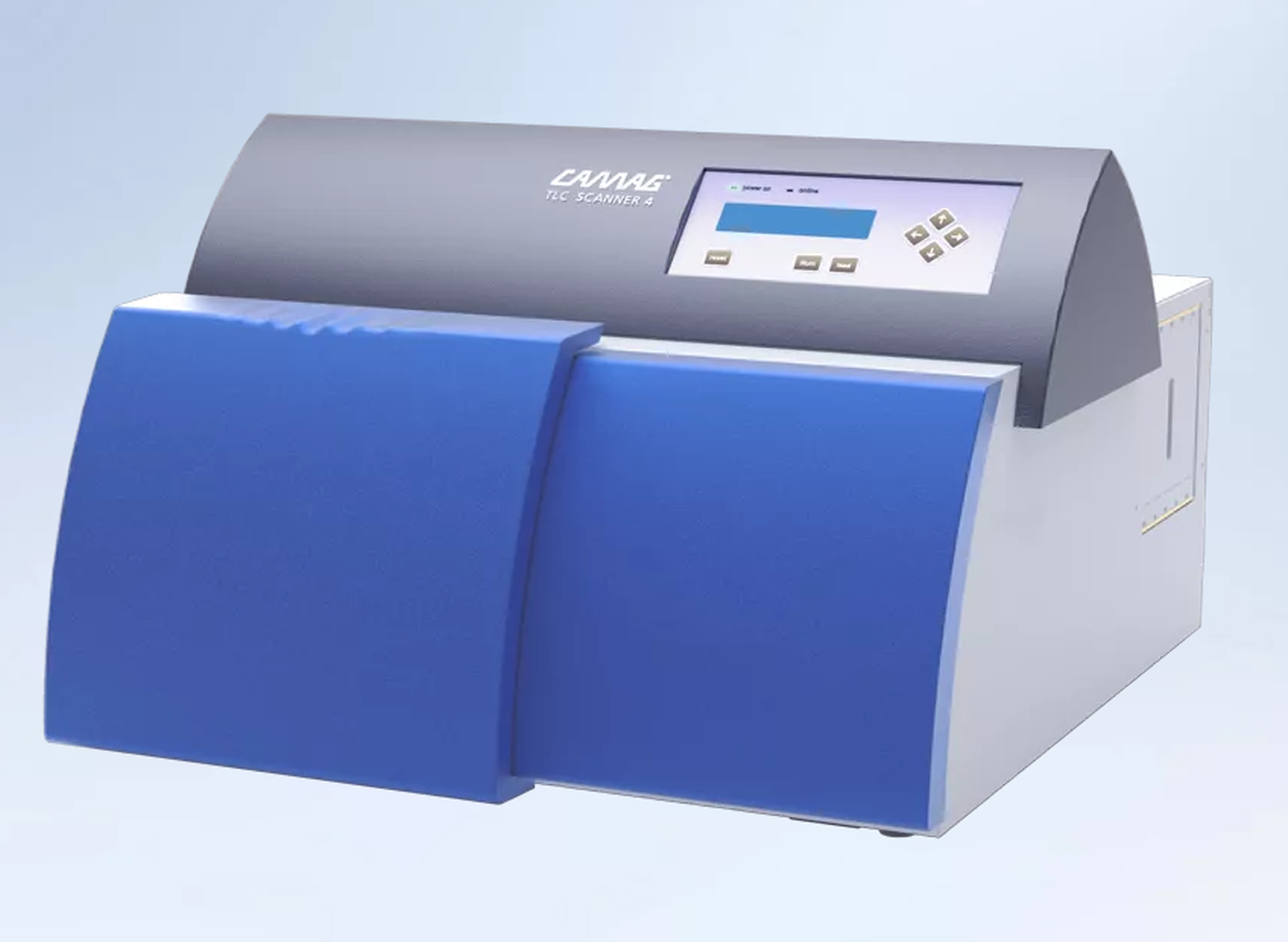

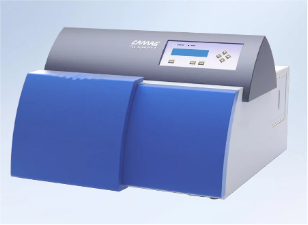

CAMAG TLC Scanner 4

CAMAG TLC Scanner 4 用于测量薄层色谱板上物质的吸光度和荧光,可提供定量数据。通过捕获分离化合物在吸收或荧光模式下的反射,TLC Scanner 4 生成光谱选择性定量响应,并以“密度扫描峰形图”(PPD)形式呈现,用于表示 HPTLC 板上的各个色谱条带。该设备具有 190 nm 至 900 nm 的光谱范围,支持紫外光和可见光检测,可用于多类化合物和物质分析。检测能力可进行调节,以匹配分析物的光谱特性。TLC Scanner 4 还可记录检测峰的紫外-可见光谱,用于数据评估。visionCATS HPTLC 软件可提供多种校准功能和基于光谱数据的峰纯度测定,并支持将采集的紫外光谱与光谱库进行比较。

产品规格/参数

光源：氘灯,可用连续谱 190 - 450 nm

光源：卤钨灯,可用连续谱 350 - 900 nm

光源：高压汞灯,谱线 248、254、265、280、297、302、313、366、405、436、546、577、579 nm

灯源控制：位于光路中的灯会自动点亮,所有灯均进行电流稳定控制

导向灯和样品室照明：样品室照明开启时,狭缝会自动由可见光照亮；扫描室配备 4 W UV 254 nm 管,用户可更换为 UV 366 nm 或白光管

单色器：凹面全息光栅,1200 lines/mm,带宽可选 5 或 20 nm,波长范围 190 - 900 nm

单色器驱动：步进电机驱动,波长设定重复性优于 0.2 nm,准确度优于 1 nm,带氮气冲洗接口,光谱记录较高速度 100 nm/s

二级滤光片：电机驱动滤轮,含三个自动选择滤光片用于消除二级波长；荧光测量用 400 nm 截止滤光片；另有三个用户自选滤光片位置

扫描狭缝：旋转盘含 20 个固定孔径,狭缝图像长度可在 0.2 至 12 mm 之间选择,宽度可在 0.1 至 1.2 mm 之间选择,共 42 种组合

检测器：两只匹配的宽带光电倍增管,多碱型,光谱灵敏度 185 - 900 nm

载物台驱动：X/Y 两方向独立步进电机微步驱动,运动平稳；Y 向定位重复性优于 50 μm,X 向优于 100 μm,较高扫描速度 100 mm/s

电源连接：115 V 和 230 V 可选,50/60 Hz；最大能耗 180 W(钨灯和汞灯点亮时)

A/D 转换器：16 bit,双通道 A/D 转换器,每次双转换 100 ms

连接：RS-232 串行端口

尺寸(宽 x 深 x 高)：590 x 650 x 367 mm

重量：39 kg

薄层色谱法

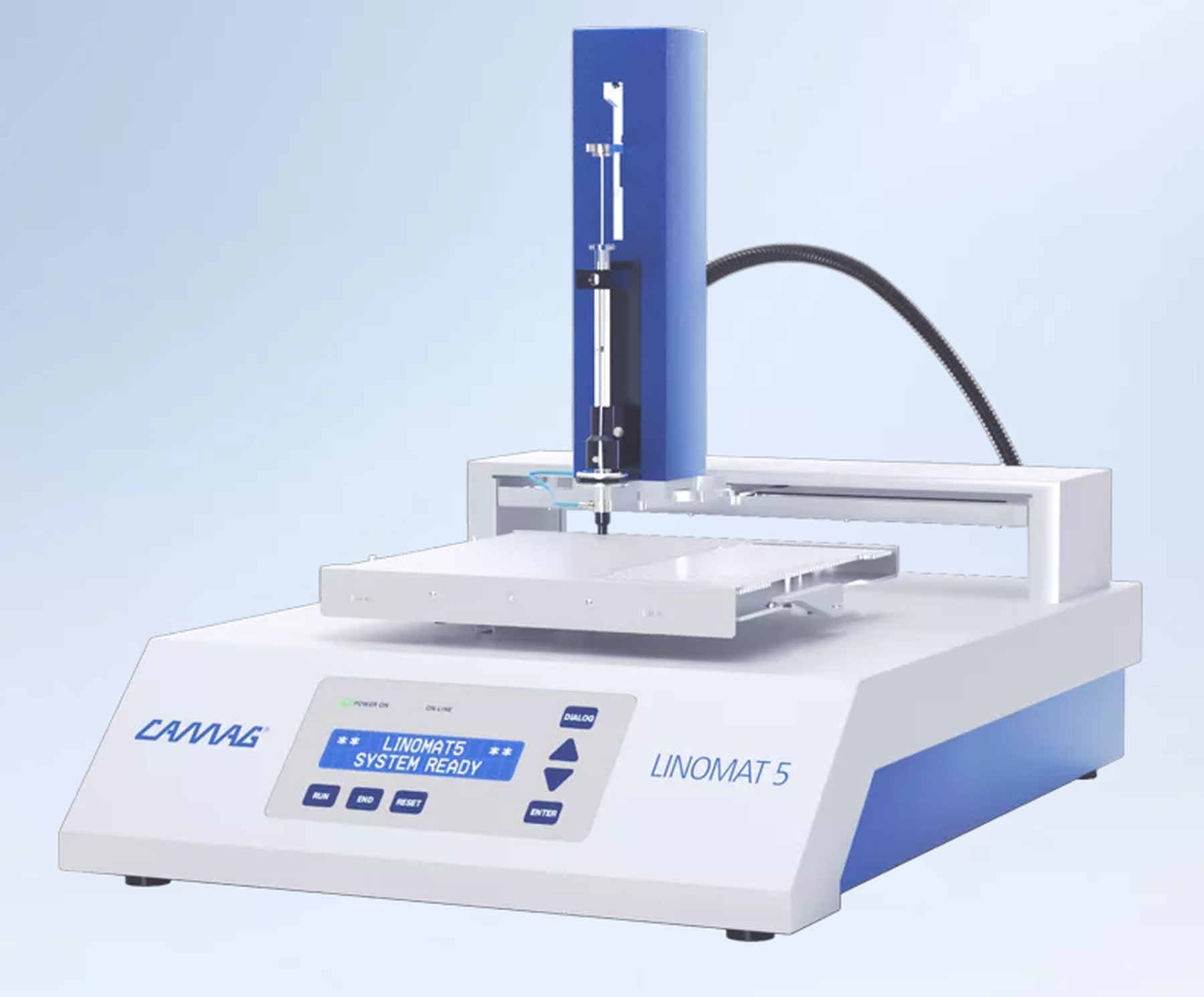

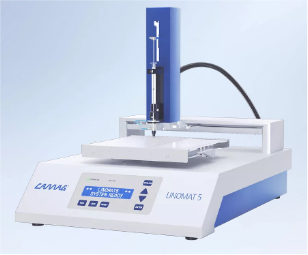

CAMAG Linomat 5 半自动点样器

CAMAG Linomat 5 可实现精确且可重复的样品上样,用于多种薄层色谱工作流程。其半自动设计既可独立运行,也可与 CAMAG visionCATS 软件集成,以适应不同分析需求。Linomat 5 采用压缩空气或氮气驱动的喷涂技术,将样品以窄而均匀的条带形式喷涂到样品上。该方法有助于提高分离质量和分辨率,同时减少样品和溶剂消耗。Linomat 5 适用于制药、食品安全、环境监测等领域的应用。

产品规格/参数

对象支撑：适用于最大 20 x 20 cm 的对象

载物台驱动：步进电机 3200 steps/rotation,8 steps = 0.1 mm

条带长度：0(斑点) - 190 mm,步进 0.1 mm

运行速度：约 10 mm/s,速度会自动适配所选体积以达到整数遍数

加样注射器驱动：步进电机 1600 steps/rotation

加样分辨率：100 µL 注射器时 100 nL = 120 steps,500 µL 注射器时 100 nL = 24 steps

样品加样注射器：可选 100 µL 或 500 µL

存储：10 个方法,备份至少 10 年

LCD 显示：2 行,每行 16 个字符

电源连接：85 - 250 V~,47 - 63 Hz,30 VA

气源：4 - 6 bar (60 - 90 PSI),建议使用氮气,消耗约 1.0 L/min

尺寸(宽 x 深 x 高)：360 x 510 x 410 mm

重量：12.5 kg

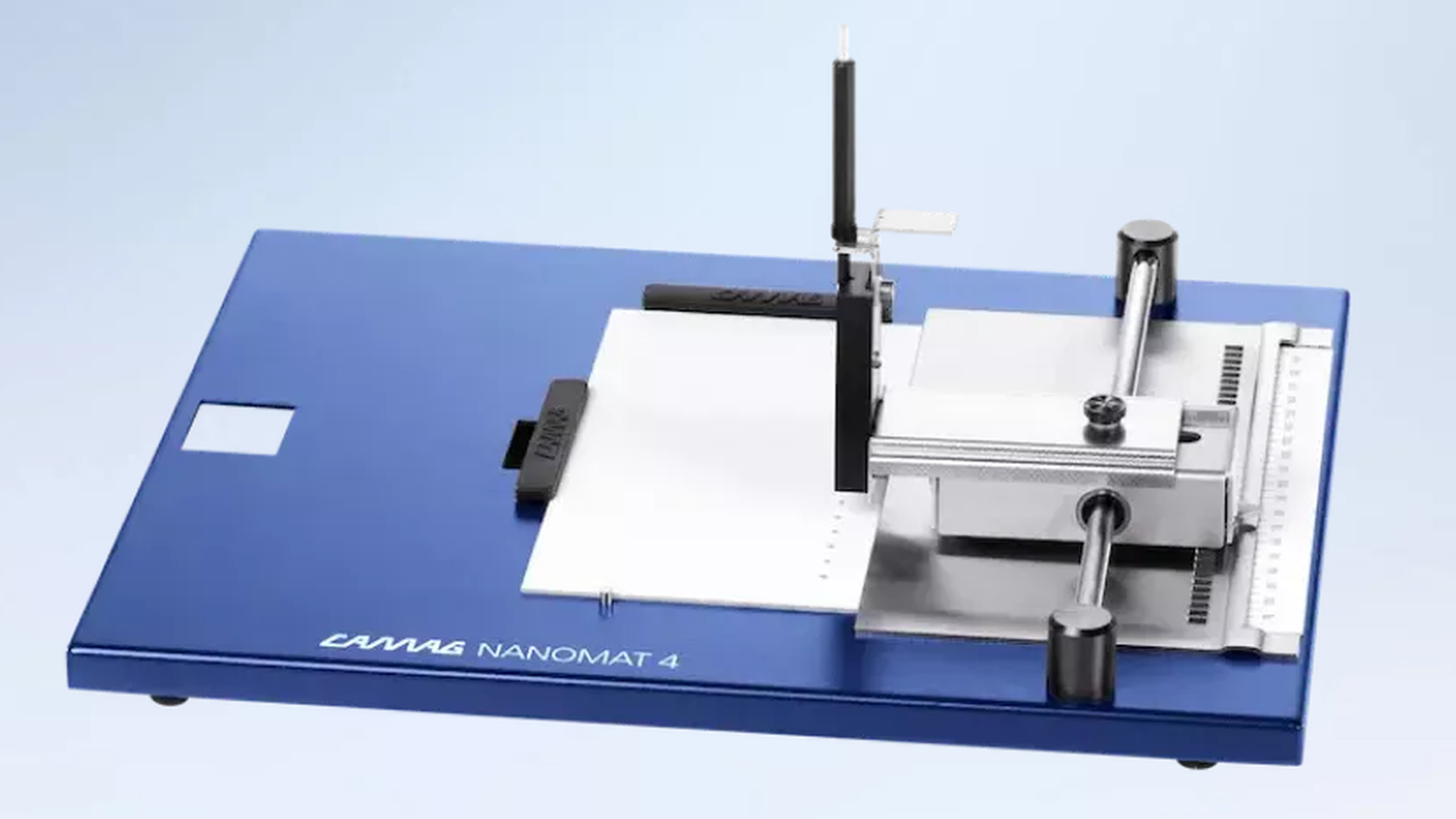

CAMAG Nanomat 4

CAMAG Nanomat 4 是一款用于在薄层色谱板上进行精确、可重复样品点样的仪器,可使样品分布均匀,用于获得稳定的分析结果。它可灵活处理多种样品体积,适用于科研和常规分析。Nanomat 4 配备弹簧加载机构,可施加可控压力以减少微孔板损坏风险,并帮助样品顺利转移。该设备操作较为简便,有助于节省时间并减少实验室误差,适用于制药、食品检测、化妆品和环境分析等应用。

产品规格/参数

功能：薄层色谱板样品点样

点样特点：支持精确且可重复的样品点样

样品处理：可处理多种样品体积

机构设计：弹簧加载机构,可施加可控压力

保护作用：有助于减少微孔板损坏风险

使用方式：操作简便,适用于科研和常规分析

应用领域：制药、食品检测、化妆品和环境分析

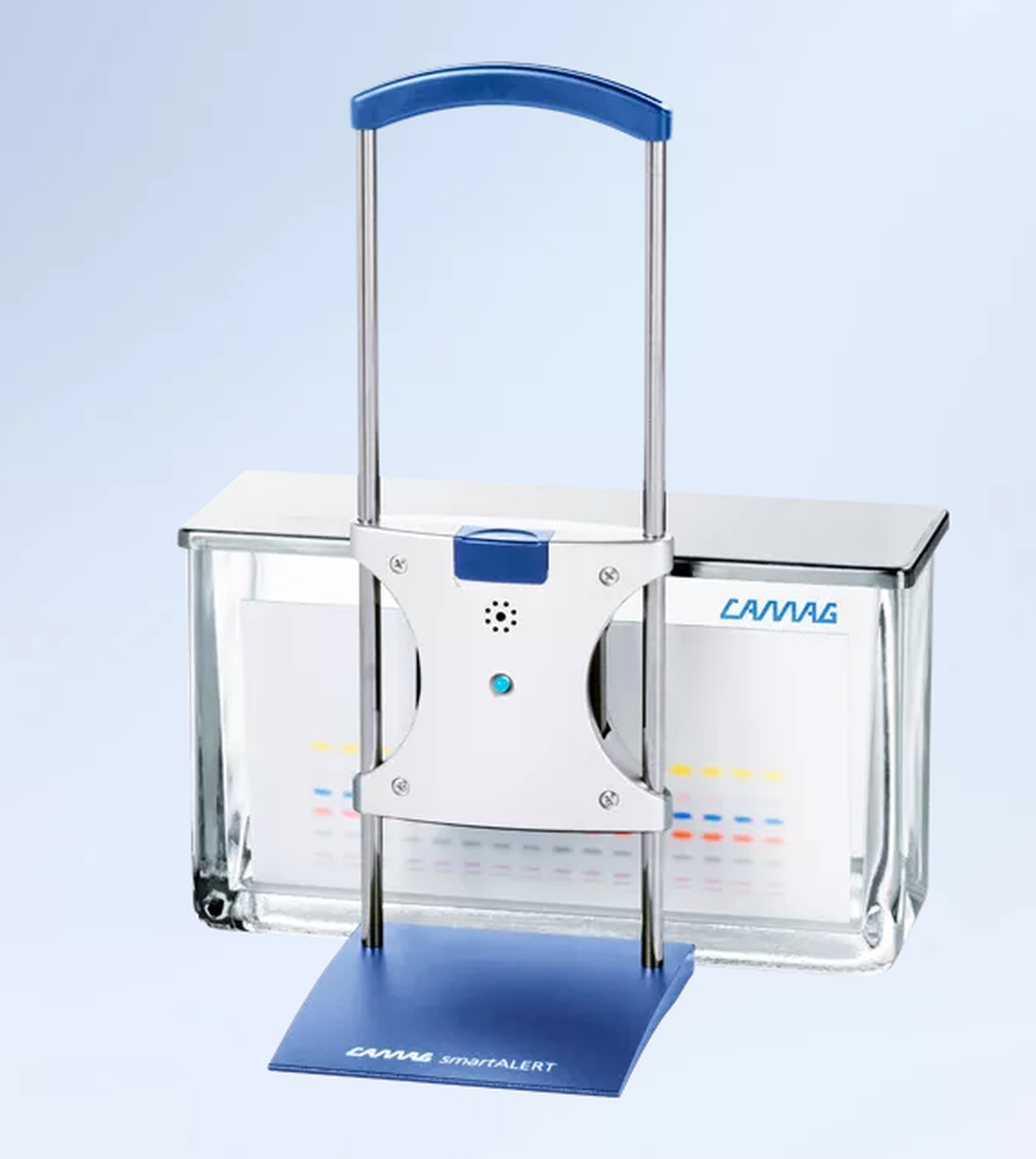

CAMAG smartALERT

CAMAG smartALERT 是一款用于提高色谱展开过程精确度和可靠性的设备。它可在 TLC/HPTLC 板展开过程中监测溶剂前沿,并在前沿到达预设位置时通过视觉和听觉信号提醒用户。该设备有助于实现精确时间控制,降低过度显影风险,并提高分析重现性。smartALERT 兼容 20 x 20 cm、20 x 10 cm 和 10 x 10 cm 规格的玻璃色谱室和色谱板,操作简便,一个按钮即可完成操作,并提供多种报警音。它采用电池供电,适用于优化实验室工作流程和保持高质量色谱分析结果。

产品规格/参数

功能：监测 TLC/HPTLC 板展开过程中的溶剂前沿

提醒方式：视觉和听觉信号

触发方式：当前沿到达预设位置时发出提醒

兼容规格：20 x 20 cm、20 x 10 cm、10 x 10 cm 玻璃色谱室和色谱板

操作方式：单按钮操作

报警方式：多种报警音可选

供电方式：电池供电

使用目的：控制展开时间、降低过度显影风险、提高分析重现性

产品应用领域：

制药质量控制、食品检测、环境监测、草药和膳食补充剂分析、科研实验室、政府检测机构、工业检测机构、薄层色谱分析、高效薄层色谱分析、方法开发、质量控制、杂质检测
