品牌介绍：CEDES

自 1986 年以来，CEDES 一直致力于开发创新解决方案，用于安全和信息系统、自动化、监控、工业计算机和控制。CEDES 最初是一家在厨房里由两个人创办的公司，如今在全球拥有约 400 名员工，是利用主动红外技术和图像处理的光学传感器领域的全球带领者。

从最初的默默无闻，到如今公司只用了不到十年的时间就成为电梯传感器技术的全球带领者。1991 年，CEDES开发了首款商用光幕，如今已成为行业标准。随后，CEDES的槽式光栅彻底改变了电梯定位，CEDES最新的井道通信解决方案也为 21 世纪带来了革命性的变化。

CEDES秉承同样的开拓精神，将业务拓展到入口自动化市场，为行人、工业和住宅门以及交通和人流、仓库管理和自动窗户提供超可靠的舒适和安全传感器解决方案。

产品类型：

电梯和自动扶梯

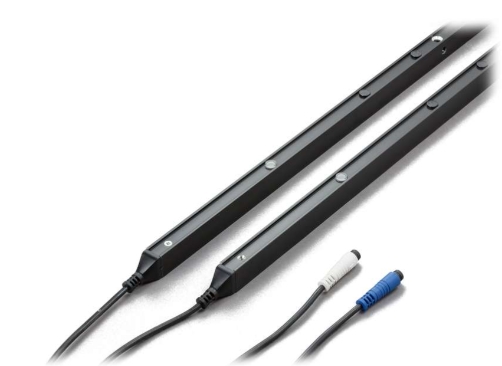

cegard/Mini-CC 光幕

产品特性：

• 符合EN 81-20标准。

• 适用于静态和动态应用。

• 交叉光束在门完全关闭前始终保持活跃。

• 提供IP65（标准）和IP67（防水）版本。

• 低能耗。

• 不需要接地（接地）。

• 边缘可以前装或侧装，安装孔与CEDES MiniMax和cegard/Max光幕兼容。

光学特性：

• 工作范围：0 ... 4米。

• 保护高度：32个单元1,800毫米，36个单元1,600毫米。

• 光束元件数量：32/36。

• 光束数量：32个单元154个光束保持活跃至门完全关闭，36个单元174个光束保持活跃至门完全关闭。

• 较大环境光：100,000 Lux。

机械特性：

• 尺寸（宽×高×深）：12×16×较大2,000毫米。

• 外壳材质：黑色阳极氧化铝。

• 外壳等级：IP65。

• 工作温度范围：-40°C ... +60°C。

电气特性：

• 供电电压：USP 10 ... 30 VDC。

• 典型电流消耗（24 VDC下无负载）：45 mA。

• 输出类型：PNP/NPN（推挽）。

• 输出逻辑：NO/NC可选。

• 较大输出负载：120 mA，100 nF。

• 典型响应时间（32个单元）：120毫秒，（36个单元）：120毫秒。

通用特性：

• EMC发射：EN 12015:2014。

• EMC抗扰度：EN 12016:2013。

• 振动：IEC 60068-2-6:2007。

• 冲击：IEC 60068-2-27:2008。

• 电缆耐用性：IEC 60227-2:2003。

• RoHS：2011/65/EU。

• 认证：CE, UKCA, CSA。

连接电缆和电气连接：

• 发射器：

• 电缆长度：5米。

• 直径：Ø 3.5毫米。

• 材质：PVC，黑色。

• 连接：M8, 4针，Ø 9.5毫米。

• 插头颜色：白色。

• 线材：AWG26。

• 棕色：USP。

• 蓝色：GND (0 V)。

• 黑色：未使用。

• 白色：未使用。

• 接收器：

• 电缆长度：5米。

• 直径：Ø 3.5毫米。

• 材质：PVC，黑色。

• 连接：M8, 4针，Ø 9.5毫米。

• 插头颜色：蓝色。

• 线材：AWG26。

• 棕色：USP。

• 蓝色：GND (0 V)。

• 黑色：输出。

• 白色：可选输出逻辑。

入口自动化

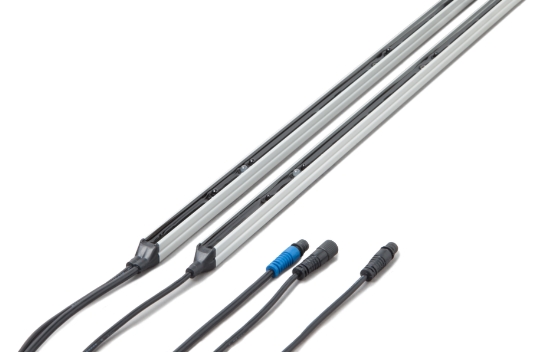

GridScan/Pro SI 光幕

产品特性：

• TUV – EC型式检验认证。

• SIL 2认证。

• 可直接集成到门边缘，由于门板遮挡。

• 串行接口RS485。

• 单束信息。

• 最简易的对齐方式。

• 待机模式。

• 维护信息。

• 门关闭速度可达1.6米/秒。

• 截面仅12毫米×14.5毫米。

光学特性：

• 工作范围：1 ... 10米。

• 元件数量：12 ... 60（取决于边缘长度和分辨率）。

• 较大保护高度：高达2,500毫米。

• 较大环境光：100,000 Lux。

机械特性：

• 截面：12毫米×14.5毫米。

• 外壳材质：自然阳极氧化铝。

• 外壳等级：IP68（电缆：IP67）。

• 温度范围：-40°C ... +60°C。

电气特性：

• 供电电压：USP 10 ... 30 VDC。

• 24 VDC下较大电流消耗：50 mA。

• 输出：串行接口RS485。

• RS485终止电阻：120Ω（内部）。

• 22个元件时典型响应时间：40毫秒。

• 22个元件时较大响应时间：80毫秒。

• 较大门关闭速度：1.6米/秒。

• 较大门开启速度：大于3米/秒。

• 状态LED：

• Rx：物体检测到红色，未检测到绿色。

• Tx：电源正常绿色。

通用特性：

• EMC发射：EN 61000-6-3:2007, EN 12015:2014。

• EMC抗扰度：EN 61000-6-2:2019, EN 12016:2013。

• 振动：IEC 60068-2-6:2007。

• 冲击：IEC 60068-2-27:2008。

• RoHS：2011/65/EU。

• 认证：CE, TUV。

• 安全类别：EN ISO 13849-1:2015, Cat. 2, PL d，EN 61508:2010, SIL 2，EN 61784-3:2017，EN 12978:2003, +A1:2009，EN 12453:2017 E设备。

连接电缆和电气连接：

• 同步电缆：

• 长度：10米。

• 连接：可旋紧M8, 4针。

• 直径：Ø 3.5毫米。

• 材质：PVC，黑色。

• 插头颜色：黑色。

• 线材：AWG26。

• 棕色：USP。

• 蓝色：GND (0 V)。

• 黑色：通信。

• 白色：未使用。

• 连接电缆：

• 电缆长度：5米。

• 连接：可旋紧M8, 6针。

• 直径：Ø 4.2毫米。

• 材质：PVC，黑色。

• 插头颜色：蓝色。

• 线材：AWG26。

• 棕色：USP。

• 蓝色：GND (0 V)。

• 黑色：未使用。

• 白色：未使用。

• 灰色：RS485数据B。

• 绿色：RS485数据A。

产品应用领域：

电梯、升降梯
