品牌介绍：CELEM
Celem 是全球领先的感应加热和无线电力传输应用高功率电容器开发商和生产商。
CELEM拥有丰富的感应加热用高功率电容器目录，为客户提供无限的电容、电压和电流选择。CELEM的工程师和科学家在设计电容器组方面拥有丰富的经验，CELEM免费向客户提供这些知识。
50多年前，Celem 发明了传导冷却电容器，后来，Celem 发明了有名的 CSM 电容器和其他电容器及组装结构，这些至今仍是该行业的基石。
CELEM最近获得专利的发明 C-Cap 电容器是电力电容器领域的一个突破，因为它使以前电力电容器的功率密度提高了一倍。
产品类型：
传导冷却电容器

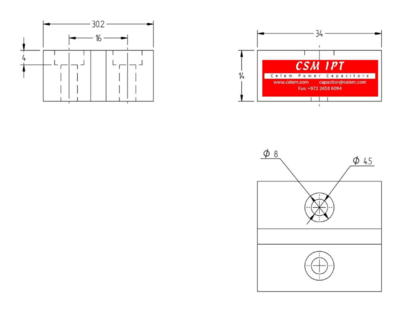

CSM IPT
新款 CSM IPT 是市面上最小的 85 kVAr 电容器。
它采用 14 毫米的薄型设计，可满足感应电力传输系统的需求。
任何电容都可以定制，并且还提供高温薄膜。
规格
尺寸（长x宽x高） | 毫米 | 34 x 30.2 x 14 |
重量 | 公斤 | 0.065 |
电容（±10%） | μF | 0.022 | 0.09 | 0.18 | 0.44 |
正弦电压 | Vrms | 1000 | 800 | 700 | 450 |
峰值电压 | Vpeak | 1414 | 1131 | 990 | 636 |
较大电流 | Arms | 100 | 180 | 225 |
较大功率 | kVAr | 85 |
频率范围@全功率 | kHz | 615-852 | 235-468 | 153-337 | 152-216 |
水冷电容器

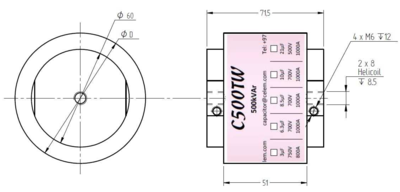

C500TW
C500TW 是一种重型中频水冷电力电容器，适用于 10 - 70kHz 频率范围。
它除了具有集成水冷系统和同样大的安全裕度外， 还具有C500T的所有优点 。C500TW 可以替代C500T ，并可用作传导冷却电容器。
C500TW 极其紧凑，提供业内较佳的功率体积比。
作为水冷电容器，它是超高功率、中频应用的理想构建模块。
请在装配系统部分检查并联和串联装配的选项。
标准应用：感应加热、谐振电路、医学成像、热处理、等离子应用、无线电力传输、EV（电动汽车）充电、IPT、高频逆变器等。
特征：
聚丙烯水冷电容器
大功率自愈电容器
低 ESR
损耗低
可根据要求提供 UL94-V0。
规格
类型 | C500TW |
|
尺寸（D） | 毫米 | Ø80 | Ø101 | Ø80 | Ø88 | Ø94 | Ø80 | Ø101 |
重量 | 公斤 | 1.1 | 1.4 | 1.1 | 1.2 | 1.3 | 1.1 | 1.5 |
电容（±10%） | μF | 1.4 | 3 | 4 | 6.3 | 8.5 | 10 | 21 | 27 | 37 |
正弦电压 | Vrms | 1100 | 750 | 900 | 700 | 500 | 550 | 500 |
峰值电压 | Vpeak | 1560 | 1060 | 1270 | 990 | 710 | 780 | 710 |
较大电流 | Arms | 600 | 800 | 700 | 1000 |
较大功率 | kVAr | 500 |
频率范围@全功率 | kHz | 47-82 | 47-68 | 25-39 | 26-51 | 19-37 | 16-32 | 15-15 | 10-12 | 9-9 |
杂散电感 | nH | < 10 |
同轴电容器

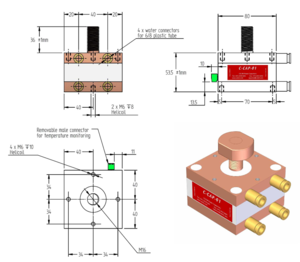

C-CAP 01
C-CAP 的同轴结构具有诸多优势，其中包括：
它可以防止电容器外部的磁场，因此可以消除感应加热损耗。
没有外部磁场可以防止与其他电容器的串扰，并防止磁场对相邻元件的影响。
同轴结构可产生均匀的电流分配，从而防止限制其他类型电容器性能的热点。
母线的磁场被限制在母线之间，电容器安装在磁场之外。这与其他电容器技术形成对比。母线被简化为最简单、最有效的设计。
所有 C-CAP 都是可互换的，具有相同的安装孔和相同的连接。可根据要求提供定制设计。
规格
类型 | C-CAP 01 |
尺寸（长x宽x高） | 毫米 | 80 x 80 x 53.5 |
重量 | 公斤 | 1.5 |
电容（±10%） | μF | 0.36 | 0.75 | 1.3 | 2.3 | 4 | 5.8 | 9.5 |
正弦电压 | Vrms | 900 | 800 | 700 | 650 | 550 | 500 |
峰值电压 | Vpeak | 1273 | 1131 | 990 | 919 | 778 | 707 |
较大电流 | Arms | 1000 | 1200 | 1400 | 1800 | 2000 | 2200 | 2400 |
较大功率 | kVAr | 900 |
频率范围@半功率 | nH | 273-885 | 131-611 | 96-480 | 71-449 | 47-318 | 45-266 | 34-193 |
频率范围@全功率 | nH | 491-491 | 236-340 | 172-267 | 127-249 | 85-177 | 82-148 | 60-107 |
匹配变压器

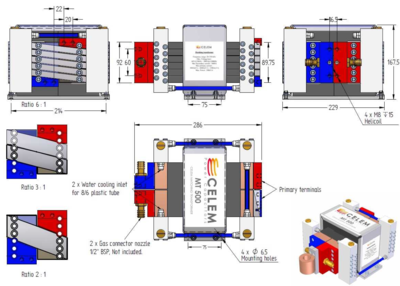

MT 系列
MT系列创造性地解决了高频/大功率应用的高质量匹配变压器的关键特性。
由于其独特的层状结构，MT 中的趋肤效应可以忽略不计。MT 绕组不是由传统的铜管制成，而是采用层状铜片制成。在 350 kHz 时，这种革命性结构可将电阻损耗降低 10 倍，从而将整体效率提高到 90% 以上。
MT 的耦合系数极高。使用交替的薄铜片初级层和次级层可实现前所未有的耦合，并且无功损耗极低。MT 的设计旨在实现零杂散电感。这种先进的设计可使短路电压低于 10%，因此超过 90% 的可用无功功率可传输到负载。
MT 通过创新而简单的串联和并联相同线圈元件组合，完全避免了分接时规格的降低。这样可以快速修改变压比，而不会降低功率。
MT 的频率范围非常宽：5 – 350 kHz。这是通过实际消除杂散电感以及使用高饱和铁氧体实现的。
规格
类型 | MT 250 | MT 300 | MT 500 | MT 1000 |
尺寸（长x宽x高） | mm | 287.5 x 228 x 125 | 287.5 x 228 x 170 | 287.5 x 228 x 170 | 287.5 x 228 x 260 |
重量 | kg | 18 | 22 | 26 | 45 |
抽头比 | 比率 | 3:1 | 4:1 | 2:1 | 6:1 |
较大一次电压 | Vrms | 600 | 800 | 1200 | 1200 |
较大二次电流 | A | 1500 | 2000 | 3000 | 6000 |
较大一次电流 | A | 500 | 500 | 1000 | 500 |
无功功率传输 | % | > 90% | > 90% | > 90% | > 90% |
有功效率 | % | > 95% | > 95% | > 95% | > 95% |
较大功率 | kVA | 250 | 300 | 500 | 1000 |
杂散电感 | μH | < 0.2 | < 0.3 | < 0.4 | < 1.5 |
频率范围 | kHz | 20 - 350 | 20 - 350 | 20 - 350 | 5 - 350 |
双一次绕组选项 |
|
| √ | √ | √ |
铁芯选项 |
|
|
| √ | √ |
装配系统
AS 150/3
AS 150/3 和 AS 150/5 是多功能组装系统，通过在组件和连接板之间添加或移除导电垫片，可以实现串联和并联电容器安装的不同组合。
请注意，固定外部电气连接电缆头的 M8 螺柱上的螺母应以不大于 8Nm 的扭矩拧紧。
AS 150/3 是最多可并联、串联或串并联配置 8 个 CSM 150 或 CSM 150/200 或 CSM 300 的组件
规格
产品应用领域：
电气、工业、自动化、感应加热应用
