品牌介绍：CMLMICRO

CML Micro 是全球领先的混合信号、射频和微波半导体设计、开发和供应公司，为全球通信市场提供服务。公司总部位于英国，拥有世界极好的射频和低功耗 IC 设计团队，并在美国和新加坡设有办事处，提供全球供应服务。

CMLMICRO提供广泛的产品，包括毫米波 MMIC、射频收发器、基带处理器、数据控制器和接口设备，用于关键通信、卫星和网络基础设施等各种应用。

CMLMICRO的专长在于提供高性能 IC 解决方案，实现高效可靠的数据传输、信号处理和系统集成。CMLMICRO的产品组合提供支持 RF 和基带功能的组件，涵盖前沿数字和传统模拟系统。

产品类型：

射频构建模块

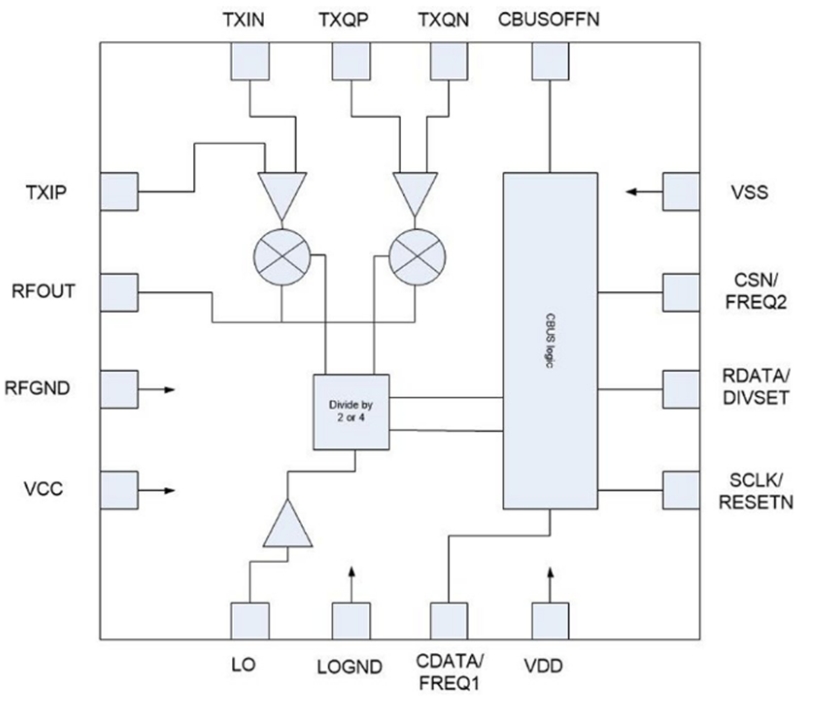

CMX971 – RF正交调制器

CMX971 是一款高性能射频正交调制器，具有宽工作频率范围和吸引人的功耗。

CMX971 可以通过串行总线或直接控制（功能减少）进行控制。

小型、RF 优化的 VQFN 封装和最少的外部元件使该设备成为空间受限应用的理想选择。

CMX971 的正交架构支持多种调制格式和标准。该器件提供从基带 I/Q 信号到调制 RF 信号的转换。

差分输入非常适合直接连接标准调制解调器和接口 IC，例如 CML 的 CMX7163、   CMX7164、 CMX910、   CMX981 和 CMX7861。

特征

• 20 – 1000MHz 射频输出

• 0dBm 输出

• 25MHz I/Q 带宽

• 串行总线或直接控制操作

• 低功耗 61mA @ 3.3V

• 小型 16 引线 VQFN 封装

应用

• 无线数据终端

• HF/VHF 和 UHF 移动无线电

• 航空电子无线电系统

• 软件定义无线电 (SDR)

电源要求

• 3.0 至 3.6 V

数字/模拟双向无线电

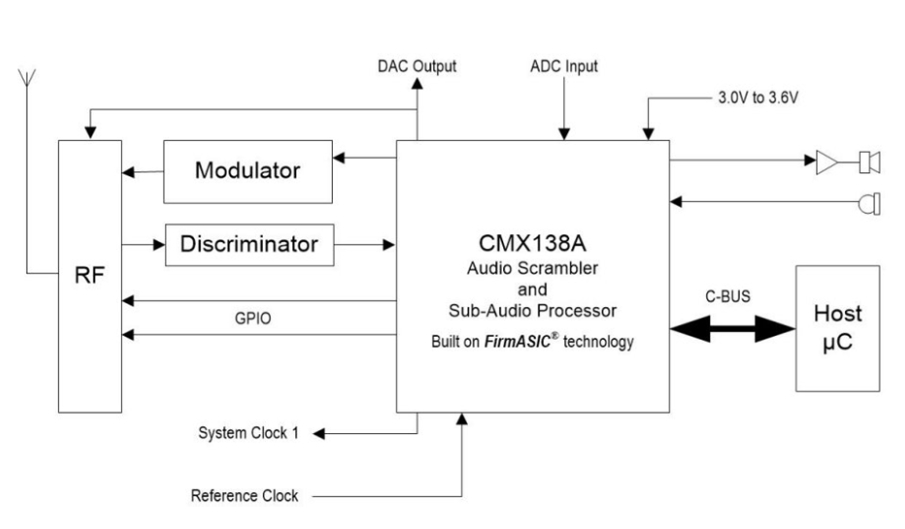

CMX138A – 音频扰频器

CMX138A 是一款半双工音频扰频器和亚音频信号处理器，适用于模拟双向无线电应用。这使得它成为休闲无线电市场（FRS、MURS、PMR446 和 GMRS）的理想设备。

该设备提供用户可编程的频率反转音频加扰器，带有压扩器和预加重/去加重功能 - 可同时处理亚音频和带内信号。

其他功能包括：辅助 ADC 通道和辅助 DAC 接口（带可选 RAMDAC），以方便发射器功率提升。

该设备具有灵活的省电模式，采用 28 引脚 (E1) TSSOP 封装。

这款增强型引脚兼容 IC 取代了 CMX138。

特征

• 可编程音频扰频器

• 全音频带处理：

• 预加重和去加重

• 压扩器

• 扰频器

• 可选 2.55 和 3.0 kHz 滤波器

• 辅助 ADC 和 DAC

• C-BUS 串行控制/数据接口至主机 µController

• 两个模拟输入（麦克风和鉴别器）

• 可选择的音频处理顺序

• CTCSS 和 DCS 亚音频信号

• 可编程带内音调编码器和解码器

• 辅助系统时钟输出

• 单点调制 Tx 输出

• 灵活的省电模式

应用

• FRS、MURS、PMR446 和 GMRS

电源要求

• 3.0 至 3.6 V

数字语音

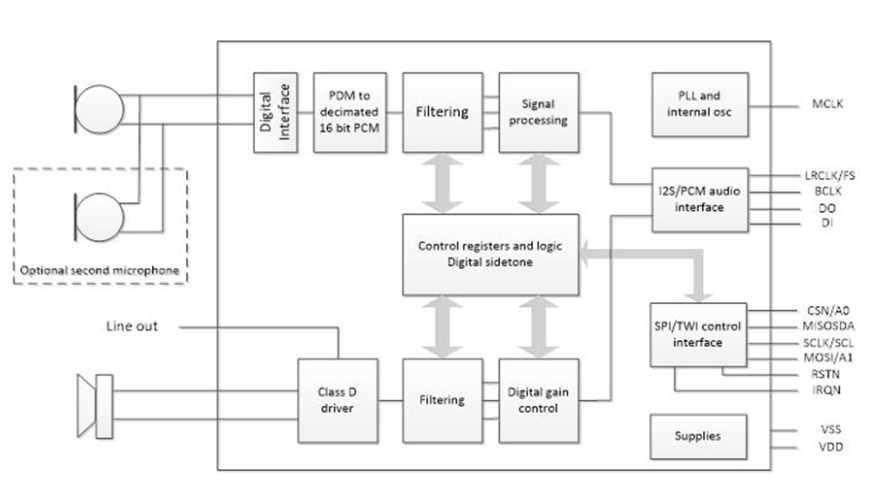

CMX655D – 超低功耗语音编解码器

CMX655D 是一款超低功耗语音编解码器，主要针对需要最低功耗的数字语音和传感器应用，包括电池供电和小型应用。

传统上，语音编解码器使用精密过采样数据转换器与驻极体麦克风和扬声器连接，提供 A 到 D 和 D 到 A 功能。使用 MEMS 技术的麦克风设计的最新进展以及更高效的扬声器驱动器架构（如 D 类拓扑）正在改变这一现状。这两项进步都显著降低了功耗，这对于满足语音控制等需要始终在线运行的新应用的需求至关重要。此类应用通常由电池供电，因此需要超低功耗。

CMX655D 满足了这些需求，为传统语音编解码器提供了更新，不仅功耗极低而且体积小。麦克风接口将单个或两个 MEMS 麦克风连接到设备，并行处理每个数据流以保持两个通道之间的相位对齐。

在反向信道中，数字语音数据驱动 D 类扬声器驱动器，该驱动器还具有可编程滤波和数字增益控制功能。该架构的运行效率远高于传统扬声器驱动器。此外，还提供额外的低电平输出。

该设备通过许多微控制器、DSP 和低成本单芯片无线电收发器上常见的标准串行总线进行接口。

CMX655D 采用小型 VQFN-24 封装。

特征

• 数字麦克风 MEMS 支持

• 高效 D 类扬声器驱动器

• 低功耗

• 16 位音频数据

• 支持传统电话和高清语音（300Hz – 3.4kHz 和 50Hz – 7kHz 带宽）

• 支持高达 21kHz 的音频带宽

• 支持 8/16/32/48 ksps 采样率

• 灵活的串行音频接口

• SPI™/TWI 控制接口

• 小型 24 引线 VQFN 封装

• 1.8 – 3.6V 电源

应用

• 安全警报面板

• 玻璃破碎检测

• 对讲和门禁系统

• 移动无线电及配件

• 有线电话

• 语音控制设备

电源要求

1.8 – 3.6V 电源

海事通信

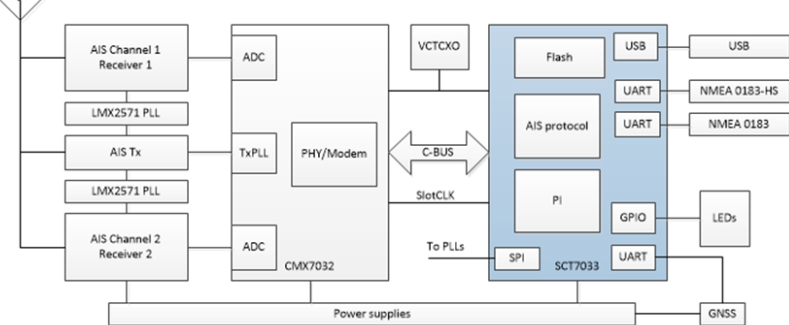

SCT7033 – AIS B 类协议栈处理器 – CSTDMA

SCT7033 是一款完整且经过验证的协议解决方案，可与 CML 的 CMX7032 船用 AIS 基带处理器无缝集成，并允许设计人员和制造商快速开发针对新兴市场应用的 AIS B 类 CSTDMA 收发器。

AIS（自动识别系统）受完善的海洋标准的约束，其主要目的是使船舶能够查看其所在区域的海上交通，并被该交通工具看到。这些标准定义了技术和操作参数，以确保设备之间能够正确交互，并定义了要使用的通信协议。

SCT7033 集成了经过验证的协议栈，可满足这些要求。它支持 CSTDMA 数据传输，并提供与 GNSS 接收器、NMEA0183 海洋通信总线、状态 LED 和 USB/UART 接口的灵活接口。该设备会自动将 CMX7032   、 CML 的 AIS 调制解调器处理器和 PLL 配置为适当的 AIS 和海洋无线电频道。

特征

• 实现 AIS B 类 CSTDMA 协议栈

• 兼容 IEC 62287-1 第 3 版

• 兼容 CMX7032 / DE70322TC

• exactTrax™ 支持

技术特点

• 符合 ITU-R M.1371-5 标准

• uBlox GNSS 接口

• USB 和 UART 演示接口

• 用于通道和操作状态的 LED 指示器驱动器

• 包含 DSC 解码器

• 可选 GPIO，用于未来定制

• 100LQFP封装

应用

• AIS 收发器

• AIS 接收器

电源要求

• 3.3伏

有线电信

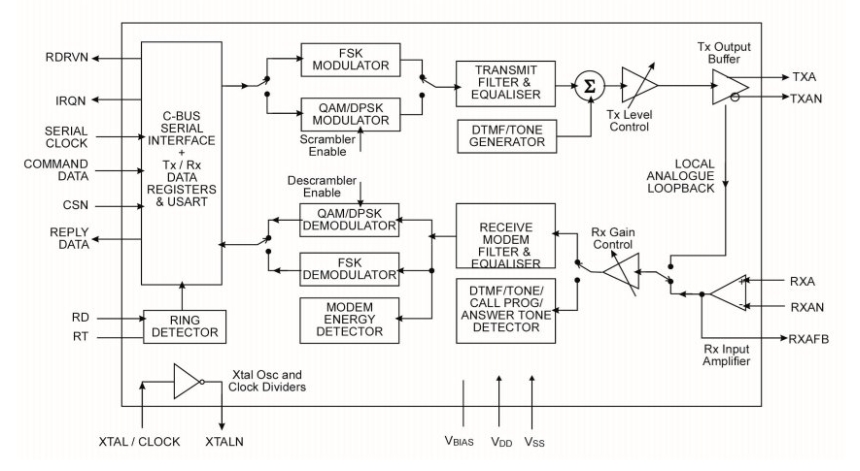

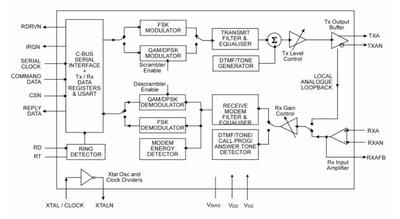

CMX868A – V.22 bis 调制解调器

CMX868A 是一款多标准 V.22 bis 调制解调器 IC，适用于基于电话的信息和遥测系统。该设备通过简单的高速串行总线进行控制，与大多数类型的 µC 串行接口兼容。

提供 V.14 的片上可编程 Tx 和 Rx USART，以用于异步数据。

包含一个具有出色抗语音误报能力的高质量 DTMF 解码器和一个标准 DTMF 编码器。集成了灵活的线路驱动器和接收混合电路，仅需无源外部元件即可构建 2 线或 4 线线路接口。

该设备具有一个挂钩开关继电器驱动输出和一个铃声检测器电路，当设备处于省电模式时，该电路继续工作，并提供一个中断，当检测到线路电压反转或铃声时，该中断可用于唤醒主机µController。

特征

• V.22 至 2400/2400 bps QAM

• V.22，Bell 212A 1200/1200 或 600/600 bps DPSK

• V.23 1200/75、1200/1200、75、1200 bps FSK

• 贝尔 202 1200/150、1200/1200、150、1200 bps FSK

• 贝尔 103 300/300 bps FSK

• 低语音假 DTMF 解码器

• DTMF/音调发送和接收

• “省电”待机模式

应用

• 电话遥测系统

• 远程抄表

• 安全系统

• 工业控制系统

• 电子现金终端

• 投币电话

• 机顶盒

电源要求

• 2.7 至 5.5 V

无线数据

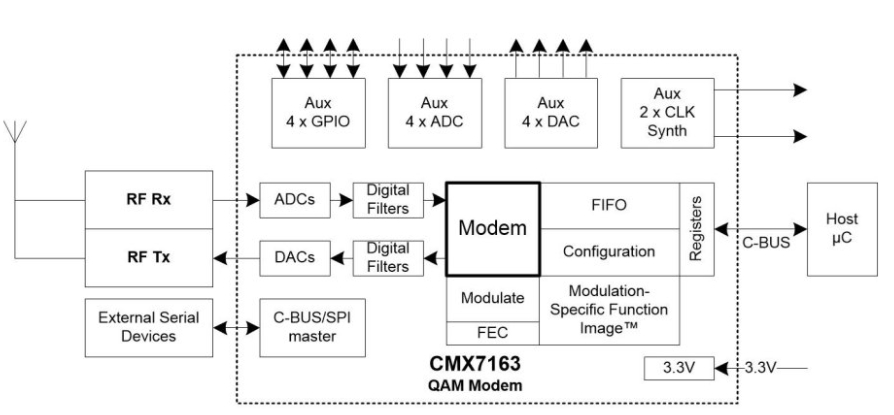

CMX7163 – QAM调制解调器

CMX7163 QAM 调制解调器是一款低功耗半双工设备，在主机微控制器 (µC) 控制下支持多个信道间隔。加载其功能映像 (FI) 以初始化设备并确定调制类型。

7163FI-4.x 支持 25kHz 信道中高达 96kbps 的 4-QAM、16-QAM、32-QAM 和 64-QAM 调制，并具有信道估计和均衡功能，可在真实信道条件下提供稳健的性能。

自适应编码调制 (ACM) 功能允许通过控制接收 CMX7163 的无线命令动态更改调制类型和块格式。它们使 Tx 主机能够选择每个突发的较佳调制和编码以适应应用程序消息大小、链路信道质量，还可以放宽所需的 Rx 主机消息解析速度。

高性能数字 IF 滤波器可通过主机命令重新配置以支持多个信道间隔。此功能可消除在多个离散 IF 滤波器之间切换的需要。

集成模拟接口支持“直接连接”零中频 I/Q 无线电收发器，仅需少量外部组件；无需外部编解码器。

智能辅助 ADC、DAC 和 GPIO 子系统可执行重要功能，并较大程度减少主机交互和主机 I/O 资源。两个合成系统时钟发生器可生成供片外使用的时钟信号。

该设备采用 CML 专有的 FirmASIC 组件技术。片上子系统由功能图像数据文件配置，该文件在设备初始化期间上传，并定义设备的功能和特性集。

特征

• 无需 DSP 或编解码器；只需上传

• 调制函数图像 (FI)

• 自动增益控制

• QAM 7163 FI-4.x

• 4/16/64 QAM，25kHz 下最高可达 96kbps

• FEC 和原始（未编码）模式

• 两个帧同步检测器

• 自动帧同步检测器

• Rx 载波频率和相位校正

• 高性能 I/Q 无线电模拟接口

• Tx 和 Rx：“直接连接”至零 IF 收发器

• 数字 IF 滤波器重新配置以适应多个 RF 信道间隔 (Rx)

• 无需手动调整的偏差控制 (Tx)

• I/Q 调整

• C-BUS 主机串行接口

• 读/写 128 字节 FIFO 和数据缓冲区可简化传输并降低主机服务延迟

• 辅助功能

• 自主 RAMDAC 序列器

• 四个 10 位 ADC

• ADC 平均和高/低“监视”模式跳变

• 四个 GPIO

• 在 Tx 或 Rx 触发器上对 GPIO 进行排序

• 在数字触发器输入上启动 Tx

• 主 C-Bus/SPI 串行接口

• 用于外部从属设备，例如 RF 收发器和合成器

• 直通模式扩展主机 C-BUS/SPI 容量

应用

• 高性能窄带数据无线电

• 适用于 6.25kHz 至 25kHz 射频通道间隔

• 遥测、SCADA 和数据调制解调器系统

• 数字软件无线电 (SDR)

• 高速无线数据

• 与 ETSI、FCC、ARIB 等全球兼容

• FCC 第 90 部分：新的频谱效率要求

电源要求

• 3.0 至 3.6 V

产品应用领域：

电子、通讯
