品牌介绍：COMPACT ELECTRIC

COMPACT ELECTRIC的口号“专注于解决方案”是COMPACT ELECTRIC的实践，这就是为什么为客户提供个性化解决方案是首位的。 作为一家创新型维也纳公司，compact electric 50 年来一直是工业、商业和贸易领域的可靠合作伙伴。公司的业务领域集中在技术和安全领域。

产品类型：

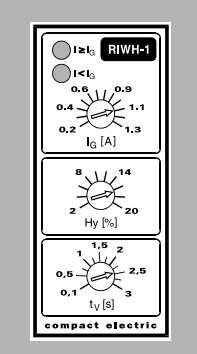

过流继电器

RIWH - 1

RIWH-1测量继电器用于监控交流电网络中的过电流。它提供两个无电位转换触点作为报警输出。

• 正常工作：当输入电流低于设定的阈值时，绿色LED亮起，输出触点2-4和8-10闭合。

• 过电流：当交流电流超过设定值时，指示灯从绿色变为红色。如果超出持续时间超过设定的延迟时间，继电器动作，输出触点4-6和10-12闭合。

• 恢复正常：当电流下降到低于设定值加上设定的回差时，触点立即恢复。

设定值、回差和延迟时间可以无级调节。接线图中的触点位置表示无电流状态和额定电流下的状态。

外壳

• 类型：塑料外壳KS1-01（S&S），带锁定夹

• 插座：适用于“U”型插座用于安装板固定，或“K”型插座带适配器用于导轨安装

• 接线端子：螺钉连接，较大2x4 mm²

技术数据

• 额定电流 IN：1 A AC

• 设定范围 IG：0.2 - 1.3 A AC

• 回差：设定值的2% - 20%

• 延迟时间 tV：

• 0.1 - 3 秒

• 1 - 10 秒

• 2 - 30 秒

• 无延迟（≤ 100 毫秒）

• 辅助电压 UH：

• 110 V, 230 V AC

• 24 V, 110 V, 220 V DC

• 额定功耗：约2 VA

• 辅助电压故障后的恢复时间：较大0.3 秒

• 频率范围：45 - 60 Hz

• 工作环境温度：0 - +60 °C

• 储存温度：-40 - +85 °C

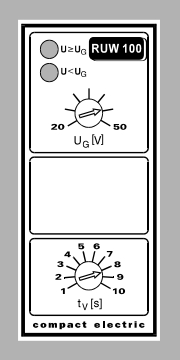

浪涌继电器

RUW 100

RUW 100 继电器用于监控交流电压是否超过设定的阈值范围（20 到 50 V，标准范围）。测量输入端的电压耐受能力为 230 V，因此该继电器特别适用于开放式变压器三角形连接中的漂移电压监控，通常用于三相电网中的接地故障检测。

• 过电压：当电压超过设定的阈值时，指示灯从绿色变为红色，K1 触点立即动作（输出触点 4, 6 闭合）。在设定的延迟时间后，K2 触点动作。

• 恢复正常：当电压低于设定值（减去回差）时，触点立即恢复。

接线图中的触点位置表示电压低于设定值、无电压状态及辅助电压故障时的状态。

外壳

• 类型：塑料外壳 KS1-01（S&S），带锁定夹

• 插座：适用于“U”型插座用于安装板固定，或“K”型插座带适配器用于导轨安装

• 接线端子：螺钉连接，较大 2x4 mm²

技术数据

• 测量电压：较大 230 V AC（100% ED）

• 设定范围：20 到 50 V AC（其他范围可定制）

• 回差：约设定值的 10%

• 辅助电压：220 V DC, 110 V DC, 24 V DC（-20% / +15%）

• 订单时请注明所需辅助电压

• K1 动作延迟：≤ 50 ms（自身延迟）

• K2 动作延迟：1 到 10 秒

• 功耗：

• 测量输入：0.5 VA

• 辅助电压：较大 3 W

• 工作环境温度：0 到 50 °C

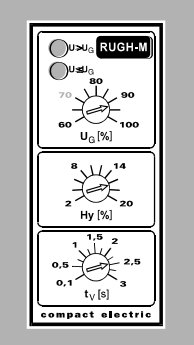

欠压继电器

RUGH-M

RUGH-M 继电器用于监控直流电网中的电压下降。它提供两个无电位转换触点作为报警输出。

• 正常工作：当直流电压高于设定值时，绿色LED亮起，输出触点4-6和10-12闭合。

• 电压下降：当直流电压低于设定值时，指示灯从绿色变为红色。如果电压下降持续时间超过设定的延迟时间，继电器脱扣，输出触点2-4和8-10闭合。在完全断电的情况下，延迟时间无效。

• 恢复正常：恢复时不延迟，但需要考虑设定的2%到20%的回差。设定值、回差和延迟时间可以无级调节。

接线图中的触点位置表示欠压状态和无电压状态下的状态。

外壳

• 类型：塑料外壳KS1-01，带锁定夹

• 插座：适用于“U”型插座用于安装板固定，或“K”型插座带适配器用于导轨安装

• 接线端子：螺钉连接，较大2x4 mm²

技术数据

• 额定电压 UN：12, 24, 48, 60, 110 或 220 V DC

• 延迟时间 tv：

• 0.1 - 3 秒

• 1 - 10 秒

• 2 - 30 秒

• 无延迟（自身延迟≤ 50 毫秒）

• 订单时请注明类型、额定电压和时间范围

• 设定范围 UG：60 - 100% UN（对于UN=12V：70 - 100% UN）

• 回差：设定值的2% - 20%

• 额定功耗：≤ 2.5 W

• 持续耐压：1.4 UN

• 工作环境温度：-20 到 +50 °C

• 储存温度：-40 到 +85 °C

• 开关点温度依赖性：0.01% / °C

• 断电后重新启动时间：≤ 0.3 秒

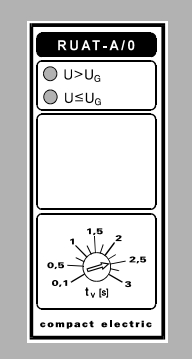

电压监控继电器

RUAT-A/0

RUAT-A/0 继电器用于监控100/110V交流电网中的星形电压。当所有三相电压下降到设定值以下时，继电器会报告电网无电压状态；如果至少一相电压高于设定值，则报告电网有电压状态。通过设置10%-50%的灵敏度，可以考虑到线路分支中的断电操作，此时由于负载或线路电容的支撑，电压在断电后不会立即降到足够低。对于接地故障，在无故障的线路上会出现额定电压的1.73倍。RUAT-A/0的测量电路过载能力为200% Un，因此特别适合母线监控。

该继电器提供两种不同的报警功能：

• U> 功能：继电器的工作状态对应于电网有电压。

• U< 功能：继电器的工作状态对应于电网无电压。

需要注意的是，无论测量电压和功能 U>/U< 的大小如何，在辅助电源故障时，继电器总是处于接线图中所示的状态。

两个LED指示灯显示线路状态：

• 上方LED "U > UG"：电网有电压（标准为绿色）

• 下方LED "U ≤ UG"：电网无电压（标准为红色）

LED指示灯的变化是即时的，而输出继电器根据设定的延迟时间切换。

外壳

• 类型：塑料外壳 KS1-01，带锁定夹

• 插座：适用于“U”型插座用于安装板固定，或“K”型插座带适配器用于导轨安装

• 接线端子：螺钉连接，较大2x4 mm²

技术数据

订购时请提供所需的数值或功能

• 额定电压 Un：

• a) 3 x 100 / 57 V AC

• b) 3 x 110 / 63 V AC

• 响应值：

• 范围：10% - 50% Un

• a) 工厂预设值

• b) 设备内的电位器可调

• c) 前置电位器可从外部调节

• 辅助电源：

• a) 24 V DC

• b) 110 V DC

• c) 220 V DC

• d) 其他值可根据需求定制

• 报警功能：

• a) "U>"（操作报警功能）：继电器在电网有电压时激活

• b) "U<"（安全功能，防止线路接触）：继电器在电网无电压时激活

• 延迟方向：

• a) 吸合延迟

• b) 断开延迟

• 延迟时间：

• a) 无延迟（U>：10 ms，U<：40 ms）

• b) 0.1 - 3 秒

• c) 1 - 10 秒

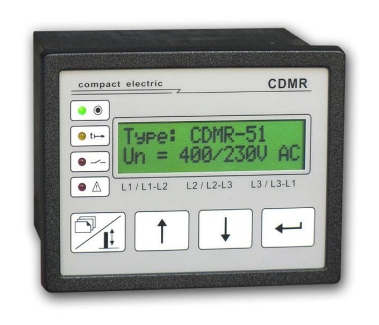

通用网络继电器

CDMR-51

主要功能

• 用途：

• 用于并网运行的小型发电厂、风力发电机组、光伏系统的解耦保护

• 发电机保护

• 零电压监控

• 工业电网监控

• 监控：

• 12个可激活功能：U<<, U<, U>, U>>, f<<, f<, f>, f>>, 向量跳变, 不对称, 旋转方向, 自检

• 辅助电源：交流/直流宽范围电源

• 输出：

• 5个可编程分配的继电器

• 阻塞输入，串行接口

• 符合OVE ONORM E8001-4-712：

• 锁定时间：0到990秒

• 10分钟平均值用于U>限值

• 短时中断检测（KU）

• fU连接逻辑

应用范围

CDMR-51的应用范围包括：

• 小型发电厂并网运行的解耦保护

• 发电机保护

• 工业领域的一般测量和监控任务

由于其宽广的电压监控范围，该继电器（在保证辅助电源的情况下）还适用于：

• 光伏和风力发电系统（欠压释放到10% Un）

• 零电压和工作电压监控（例如母线），从U >= 10% Un开始

参数设置

• 监控功能及切换级别均可单独激活和参数化

• 5个输出继电器可以自由组合分配给切换级别，并可单独反转其功能

• 操作参数可通过前面板或通过串行接口使用笔记本电脑设置

• PC通信程序（适用于Windows XP, Vista和Windows 7）免费提供

辅助电源

• 宽范围电源适用于所有常见的交流和直流电压（详见技术数据），也可由测量电压供电

阻塞

• 通过阻塞输入"B"，根据参数设置可外部阻塞向量跳变、电压和频率激励或所有激励

事件存储

• 每次触发时，存储关于初次触发切换级别的相关信息和测量值

• 最新的触发事件信息可在菜单中检索

自检

• 继电器具有自检功能，在数据错误时会显示明确的文字消息，并可选择性地向K5输出报警

• 在K5反转操作时，继电器还会报告辅助电源或电子硬件故障

技术数据

• 额定电压 UN：

• a) 3 x 400 V / 230 V AC

• b) 3 x 100-110 V / 57-63 V AC

• 测量范围：至1.3 Un

• 过载能力：2 Un (100% ED)

• 频率范围：45 - 65 Hz

• 辅助电源 UH：

• 70V – 300V AC / 45-65Hz

• 19.2V-250V DC

• 特殊电压可按需提供

• 功耗：3 VA

• 操作环境温度：-20 °C至+60 °C

• LCD显示对比度：-5 °C至+50 °C

• 输出继电器：

• 较大切换电流：8 A / 250 V AC / 30 V DC；0.4 A / 230 V DC

• 较大切换功率：2000 VA，240 W

• 较大切换电压：250 V AC，250 V DC

• 电气寿命：10⁵次切换

总结

CDMR-51继电器是一款多功能的电网监控和保护设备，特别适用于小型发电厂、风力和光伏发电系统的并网运行保护以及工业电网的监控任务。其广泛的监控功能和灵活的参数设置使其成为电网保护和监控的理想选择。

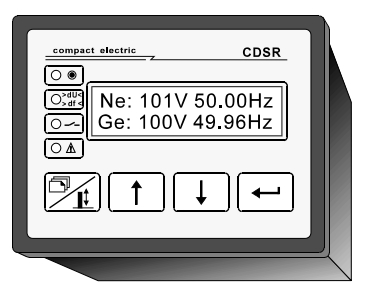

数字同步检查继电器

CDSR-21

功能：

• 两个电网的同步监控并为耦合开关提供释放信号

• 母线的零电压监控

• 黑启动模式，具有自动方向识别功能

测量电压：

• 400 VAC 和 100 / 110VAC

频率范围：

• 45 – 65Hz，可选：14 – 20Hz

电源：

• DC/AC（24 - 220VDC, 100 - 230VAC）

外壳：

• 标准外壳96 x 72 mm，用于面板安装或导轨安装

描述：

• 通过微控制器监控两个电网的同步状态

• 在满足同步条件时发出释放信号

• 两种工作模式：同步检查和黑启动

• 具有LED指示运行状态和LCD显示测量值

• 菜单选择系统用于参数设置

特殊功能：

• 用于现场测试断路器动作时间的测试程序

• 通过校验和监控提供可靠的数据安全性

• 自监控：在电源故障或故障时输出继电器K5断开

技术参数：

• 测量电压：400 V AC 或 100V/110V AC

• 频率范围：45 - 65 Hz，可选：14-20Hz

• 辅助电压 UH：AC：100V - 230V [70V - 300V], DC：24 V - 220V [19V - 250V]

• 功耗：3 VA

• 工作环境温度：-20 °C 到 +60 °C

• LCD 显示对比度：- 5 °C 到 +50 °C

• 输出继电器：较大开关电压 250 V AC, 250 V DC

• 较大开关电流 8 A / 250 V AC / 30 V DC, 0.4 A / 230 V DC

• 较大开关功率：2000 VA, 240 W

• 电气寿命：10⁵ 次开关操作

• 绝缘：测量回路 - 辅助电压：2.5 kV，测量回路 - 接点：4 kV

• 安全性：EN 61010

• 电磁兼容性（EMC）：发射：EN 50081-2（工业），抗干扰性：EN 50082-2（工业）

• 机械参数：外壳 DIN43700：96 x 72 x 90 mm，面板开孔：92 x 68 mm，材料：Noryl，防护等级：前面IP50 / 后面IP30，接线端子：2.5 mm²，可插拔

产品应用领域：

电气、化工、建筑、机械、工业
