CTD

关键词：CTD,加拿大CTD,CTDArgo浮标,CTD用于深层剖析浮标的多通道仪器RBR argo³CTD |深水,CTD滑翔机和 AUV ,CTD滑翔机和 AUV 多通道仪器RBR legato³ CTD

品牌介绍：CTD

为了协助国际 Argo 计划，CTD开发了 RBR argo³ CTD 用于浮标剖面测量。表面盐度是默认行为：电导率电池不受表面活性剂的影响，也不会因干燥而受损。CTD提供全系列附加传感器，包括光学溶解氧、pH、PAR、荧光计等。

CTD的 RBR argo³ CTD 已在大多数商用剖面浮标上集成和测试。

CTD的 RBR legato ³和 RBR centauro³ CTD 为滑翔机和 AUV 提供了全新的测量机会。CTD设计的集成在任何车辆上都简单直接。该仪器针对流体动力学进行了优化，无需泵即可获得精细的结构测量。由于采用现代电子设计且没有移动部件，因此功率要求降低了 90%。RBR legato ³和 RBR centauro³ CTD 提高了集成效率，可以无缝集成和控制其他传感器，例如 RBR coda³   T.ODO。

产品类型：

Argo浮标

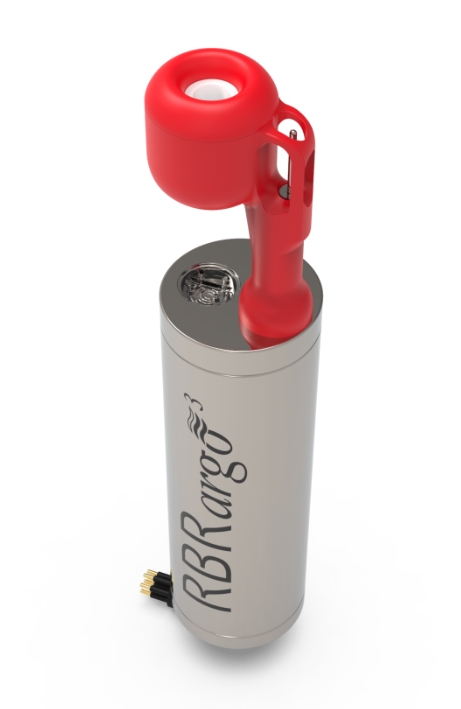

用于深层剖析浮标的多通道仪器RBR argo³CTD |深水

RBR argo³ CTD|deep 专为 Deep Argo 计划而设计，采用紧凑型钛外壳，额定压力为 6000dbar，可与玻璃球浮标集成。超低功耗设计仅消耗竞争产品 20% 的能源，并采用 CFD 优化的流道，可减少盐度峰值。盐度到达表面是默认行为——电导率电池不受表面活性剂的影响，也不会因干燥而受损。大气测量提供了有用的漂移参考。

• 额定压力高达 6000dbar

• WOCE 精度

• 超低功耗

• 精确到空气-海洋界面 10 厘米内的电导率

• 按设计冲洗 - 无需泵

• 高达 8Hz 采样

• 流线型设计较大程度减少盐度飙升

无可挑剔的电源管理和直接的工程师对工程师支持渠道，再加上注重易用性的设计，使集成变得简单。RBR argo³ CTD|deep 能够进行高达 8Hz 的采样，具有巨大的存储容量和紧凑的电子设备，可通过电缆与隔板连接器集成到玻璃球浮子中。提供全系列 BGC 传感器，包括光学 DO、pH、PAR、荧光计等。相关产品 RBR argo³ CTD 设计用于集成在核心 Argo 浮子的端盖中，额定压力为 2000dbar。

自定义实时数据记录

所有 RBR argo³ CTD 仪器均具有机载温度对压力影响以及温度和压力对电导率影响的补偿功能。仪器还内置了用于测量盐度、声速、密度等的派生通道。该仪器运行真正的 RTOS，能够自主记录，同时提供间歇性测量（例如，向浮力发动机控制器）。状态模式支持根据浮子在水柱中的深度采用三种不同的采样协议。例如，状态 1 可以在 6000 到 1000dbar 之间，以 1Hz 的频率采样，并对 5dbar 范围内的所有测量结果进行分组。状态 2 可以在 1000dbar 到 300dbar 之间，以 1Hz 的频率采样，并在 1dbar 范围内进行分组。状态 3 可以在 300dbar 和表面之间，以 8Hz 的频率采样而不进行任何分组（存储所有样本）。

配置选项

• 设计整合：带 RS-232 和电源 MCBH 的钛外壳

• 深度评级：2000dbar、4000dbar 或 6000dbar

• 可用传感器：溶解氧、荧光、PAR、pH、浊度和电压

规格

主体

• 力量: 休眠时电流为 10μA，12V 时电流为 4.5mA，持续 450ms

• 沟通:UART、RS-232、USB-CDC

• 贮存: ~120M 读数

• 能量/样本: 24毫焦耳

• 采样速度: 高达 8Hz

• 材料: OVSP 和钛

• 输入电压: ~4.5V-30V

电导率:

• 范围: 0-85毫西门子/厘米

• 初始精度: ±0.003毫西门子/厘米

• 典型稳定性: 每年 0.010 毫西门子/厘米

• 分辨率: 0.001毫西门子/厘米

温度:

• 范围: -5°C 至 35°C

• 初始精度: ±0.002℃

• 分辨率: <0.00005℃

• 时间常数: ~700毫秒

• 典型稳定性: 0.002℃/年

压力（深度）:

• 范围: 4000 / 6000 (分巴)

• 初始精度: ±0.05% 满量程 (FS)

• 分辨率: 满量程的 0.001%

• 时间常数: <0.01秒

• 典型稳定性: 满量程的 0.05%

滑翔机和 AUV

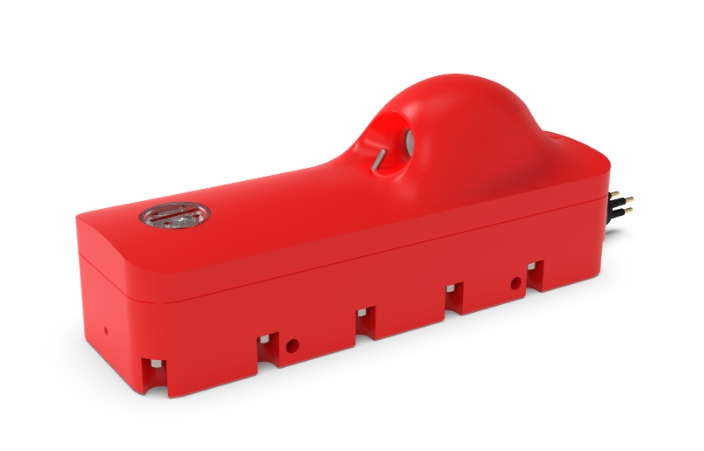

滑翔机和 AUV 多通道仪器RBR legato³ CTD

RBR legato³ CTD 为滑翔机和 AUV 提供了全新的测量机会。该仪器针对流体动力学进行了优化，无需泵即可获得精细的结构测量。由于采用现代电子设计且没有移动部件，RBR legato³可提供高精度，同时功耗更低。

• 额定压力为 1000dbar

• 无泵设计，优化流动动力学

• 超低功耗

• 高达 16Hz 采样

• 精确到空气-海洋界面 10 厘米内的电导率

• 不受表面污染物或冰冻条件的影响

Legato 意味着顺畅和连接。RBR legato³设计和低功耗操作针对滑翔机和 AUV 进行了优化。CTD 用于得出盐度、密度和声速。RBR legato³使用坚固的电感电池测量电导率，不受表面污染物或冰冻条件的影响。CFD 优化的低纵横比电导率电池可自冲洗，无需泵。在 2Hz 或更快的采样率下仅使用 45mW，在 1Hz 或更慢的采样率下仅使用 18mJ/样本，功率要求比传统泵送 CTD 传感器低 90%。当电源管理对您的任务至关重要时，较低的功率操作允许更长的部署或更高分辨率的测量。完全静音的操作针对被动声学聆听和湍流测量进行了优化。RBR legato³设计为适合标准 2" x 7" 传感器托架，额定为 1000m。

RBR legato³可以无缝集成和控制您的附加传感器。使用标准 RBR 构建块系统架构，可支持溶解氧、荧光、浊度和 PAR 等附加传感器。这种传感器集线器设计可让车辆集成商和用户实现高效的系统集成。

关于传感器

电导率采用电感式传感器测量，适合部署在海洋、河口或淡水中。没有暴露的接触点，这增加了坚固性，避免了对表面污染的敏感性，并允许将其冻结成冰而不会损坏。

温度传感器是使用老化的热敏电阻在内部制造和校准的。温度通道在 -5 至 +35°C 范围内校准精度为 ± 0.002°C (ITS-90)。可提供扩展范围校准。

压力测量采用压阻式传感器，该传感器采用镍基高温合金隔膜制造，可避免腐蚀。精度为满量程额定值的 0.05%，分辨率为 0.001%。

配置选项

• 设计整合：用于安装在湿式传感器舱内

• 可用传感器：电导率 (C)、温度 (T)、压力 (D)、光溶解氧 (ODO)、光合有效辐射 (PAR)、辐射计 (rad)、浊度 (Tu)、后向散射 (bb)、叶绿素a、荧光 (Fl)、pH 值、透光率

规格

主体

• 贮存: 240M 读数

• 外部电源: 4.5-30伏

• 沟通: RS-232

• 时钟漂移: ±60 秒/年

• 深度评级: 1000米

• 住房: 开放源码协议

• 长度: 195.8毫米

• 宽度: 63.8 毫米

• 高度: 78.6 毫米

• 顶部曲率: ⌀220mm 或 ⌀124mm

• 重量:

• 空气中约 0.8 千克

• 水中约 0.2 千克

• 采样速度: 最高 2Hz（16Hz 可选）

电导率:

• 范围: 0-85毫西门子/厘米

• 初始精度: ±0.003毫西门子/厘米

• 典型稳定性: 0.010毫西门子/厘米/年

• 分辨率: 0.001毫西门子/厘米

温度:

• 范围: -5°C 至 42°C

• 初始精度: ±0.002°（-5 至 +35 °C）、±0.004 °C（+35 至 +42 °C）

• 分辨率: <0.00005℃

• 时间常数: ~1s (标准) 或 ~0.1s (|fast16)

• 典型稳定性: 0.002℃/年

压力（深度）:

• 范围: 1000分贝

• 初始精度: 满量程的 ±0.05%

• 分辨率: <满量程的0.001％

• 时间常数: <0.01秒

• 典型稳定性: 满量程的 0.05%

能量消耗:

• ≤1Hz采样: 每个样本 22.8mJ

• ≥2Hz采样: 46毫瓦

• 睡眠力量: 180微瓦

产品应用领域：

海洋领域
