品牌介绍：Chiavette Unificate

Chiavette Unificate 活跃于世界各地，总部位于意大利博洛尼亚郊外。

Chiavette Unificate公司已经运营了 70 年：半个多世纪的创造力和热情，始终关注不断发展的行业的需求，为其奉献优质产品，这些产品已经并将继续创造公司的历史。Chiavette Unificate已经从早期的手工艺阶段转向了具有高水平技术承诺的工业阶段。Chiavette Unificate生产用于不同尺寸和复杂程度的机械和系统运动的重要机械部件。全面质量保证持续改进、统一的管理体系和有效的生产流程；注重细节、以人为本、创新速度、服务效率是保证客户信任和透明度的一系列价值观。

这就是为什么Chiavette Unificate在一起运动。Chiavette Unificate与您同行：随着时间的推移，Chiavette Unificate不断扩大为客户提供的产品范围和服务。因此，一方面，Tescubal 杆端关节轴承和球面轴承（钢到青铜和钢到钢联轴器）和 Tesno（钢到 PTFE 联轴器），高阻力、自润滑解决方案能够提供优秀的性能也适用于要求更高的应用；角向接头、轴向接头、自调心接头；叉子及其配件；选项卡；预组装拉杆...采用钢、不锈钢和铝解决方案。另一方面，供应特殊和定制的产品，非常容易管理，可以自由地直接到达客户的装配线。

产品类型：

带滚子或球的杆端轴承

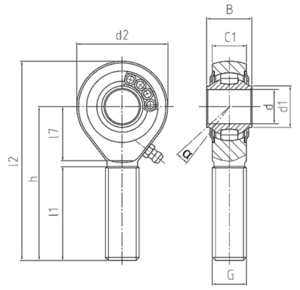

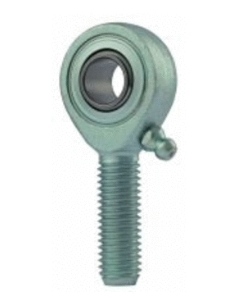

BRTM 10 - 30 - 501 重型杆端轴承

DURBAL 重型杆端轴承，带整体式自调心滚子轴承，K 系列，外螺纹，符合 DIN ISO 12240-4 标准，满装设计

右旋螺纹：BRTM_-30-501 和左旋螺纹：BRTM_-30-502

• 外壳：锻钢，表面硬化轴承座圈，超精加工，滚压螺纹，表面镀锌，不含六价铬

• 内圈：滚珠轴承钢，硬化，超精加工

• 滚动体：滚珠轴承钢，硬化，超精加工

• 维护： 低维护，可润滑，铝复合皂润滑脂，符合 USDA H1 认证

• 油嘴： DIN 3405 D1/A（直到尺寸 10）/ DIN 71 412 H1（从尺寸 12 开始）

• 温度范围：   -45°C至+120°C

尺寸

• d: 10 毫米

• G: M 10（螺纹尺寸）

• d2: 28 毫米（头部直径）

• l2: 62 毫米（头部长度）

• B : 14 毫米（头部厚度）

• C1: 10.5 毫米（垫片厚度）

• d1: 12.7 毫米（轴承直径）

• h : 48 毫米（总高度）

• l1: 29 毫米（螺母长度）

• l7: 15 毫米（螺纹长度）

• 倾斜角度 alpha: 8 度

• 基本动载荷额定值: 11.4 公斤力（动载荷额定值）

• 基本静载荷额定值: 6.48 公斤力（静载荷额定值）

• 径向间隙 : 10 - 30 微米

• 较大转速限制: 820 转/分（较大转速限制）

• 重量: 0.08 千克

特色：

• 对于 高速、大旋转角度或 旋转运动，与保持架设计相比， 满滚子设计 适用于更高的负载，但速度阈值较低。

• 高负荷，

• 所有 杆端轴承座均由锻钢 制成，经过回火处理，可承受极高的负载 ，并通过镀锌防腐蚀。

• 由于   采用符合食品级认证的 长期润滑，因此维护成本低； 随后可以通过漏斗或 锥形油嘴给杆端加脂。可根据要求提供其他特殊油嘴；

• 覆盖两侧的圆盘，以防止粗大污垢颗粒渗透到轴承内部。

可作为完整的连杆（系统）解决方案使用，或单独使用螺纹连杆和六角锁紧螺母。适用于 10 毫米至 40 毫米的轴径。

杆端

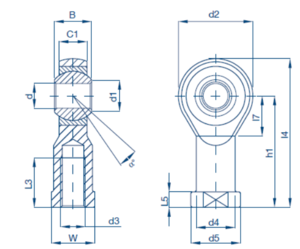

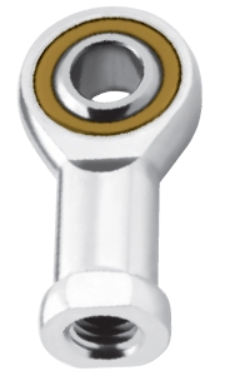

CF5 M4 自润滑杆端轴承

• 基本静载荷额定值 Co：6 公斤力

• d：5 毫米

• d1：7.7 毫米

• d2：18 毫米

• d3：M 4，螺纹尺寸

• d4：9 毫米

• d5：11 毫米

• dk：11.11 毫米

• h1：27 毫米

• l3：10 毫米

• l4：36 毫米

• l5：4 毫米

• l7：10 毫米

• 径向间隙 CN：5 - 50 微米

• 倾斜角度 alpha：13 度

• B：8 毫米

• C1：6 毫米

• W：9 毫米

• 重量：0.02 千克

CHIAVETTE UNIFICATE 杆端轴承带钢/青铜联轴器，K 系列，内螺纹，自润滑，符合 DIN ISO 12240-4

• 标准 外壳：尺寸 12 以下为自动钢 11SMnPb30 (1.0718)，从尺寸 14 开始为碳钢 C40 (1.1186)，表面镀锌，不含 Cr VI

• 外圈：浸渍高效润滑液的烧结青铜

• 内圈：回火、研磨和抛光轴承钢 100Cr6 (1.3505)

• 维护：免维护

• 温度范围：   -30° C 至 +120° C

液压杆端关节轴承

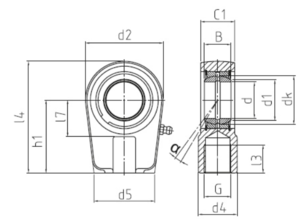

DGIHR 20 DO 液压杆端轴承

DURBAL 液压杆端轴承，带压制球面滑动轴承，内螺纹

右旋螺纹：DGIHR_DO 和左旋螺纹：DGIHL_DO

• 外壳：锻造热处理钢

• 外圈：滚珠轴承钢，硬化、研磨、磷化、单剖分、油槽和钻孔

• 球头：轴承钢，硬化、研磨、磷化

• 维护： 需要维护，交货时涂油，用户进行初始润滑

• 油嘴：   DIN 71 412 H1

• 温度范围： -40°C 至 +200°C

• d：20 毫米

• G：M 16 x 1.5，螺纹规格

• d2：56 毫米

• l4：80 毫米

• B：16 毫米

• C1：19 毫米

• d1：24.1 毫米

• d4：25 毫米

• d5：46 毫米

• dk：29 毫米

• h1：50 毫米

• l3：17 毫米

• l7：25 毫米

• 倾斜角度 alpha：9 度

• 基本动载荷额定值 C：23.8 千牛顿

• 基本静载荷额定值 Co：57.6 千牛顿

• 径向间隙 CN：8 - 100 微米

• 重量：0.43 千克

特色：

• 用于承受交变径向载荷；

• 用于较大限度利用冲程、最小化连杆距离。

• 随后，所有杆端均可通过锥形油嘴进行润滑。

• 液压杆端轴承标准配置 为 需要 维护的 DGE_ES 径向关节轴承，并用挡圈固定。根据要求，杆端轴承可与以下需要维护或免维护关节轴承组合：

• 需要维护：   DGE_ES-2RS；DGEG_ES；DGEG_ES-2RS；DGE_LO；DGE_HO-2RS；

• 免维护：   GLE；GLE NIRO；GLG；DGE_UK；DGE_UK-2RS；DGE_FW；DGE_FW-2RS

适用于直径为 20 毫米至 120 毫米的轴。仅应要求提供左旋螺纹。

带滚子或球的关节轴承

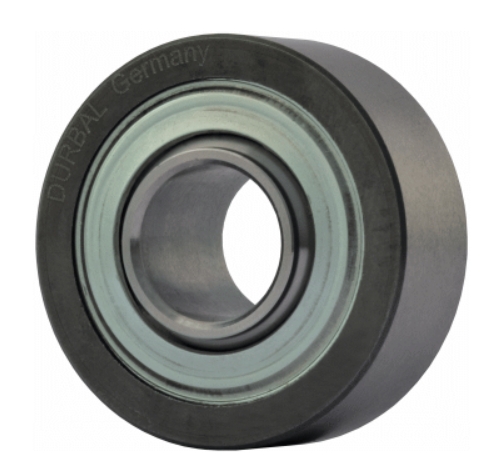

WLT 10 - 00 - 500 带整体式自调心滚子轴承

• 外圈：滚珠轴承钢，硬化，轨道超精加工

• 内圈：滚珠轴承钢，硬化，超精加工

• 滚动体： 滚珠轴承钢，硬化，超精加工

• 维护：低维护，铝复合皂基润滑脂，符合 USDA H1 认证

• 温度范围：   -45°C 至 +120°C

• d：10 毫米

• D：28 毫米

• B：14 毫米

• C：10.5 毫米

• d1：12.7 毫米

• 倾斜角度 alpha：8 度

• 基本动载荷额定值 C：9.5 千牛顿

• 基本静载荷额定值 Co：5.4 千牛顿

• 径向间隙 CN：10 - 30 微米

• 较大转速 n max.：1225 转/分钟

• 重量：0.04 千克

特色：

• 对于 高速、大旋转角度或 旋转运动，

• 高负荷，

• 由于 长期润滑 符合食品级认证，因此维护成本低；

• 覆盖两侧的圆盘，以防止粗大污垢颗粒渗透到轴承内部。

DURBAL WLT 轴承带有圆形润滑槽和润滑输入，可根据要求提供。

为了正确使用这种轴承，润滑输入绝对不能安装在负载方向上！轴直径为 10 毫米至 40 毫米。

关节轴承

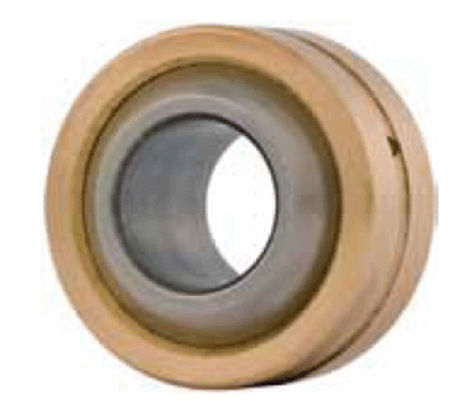

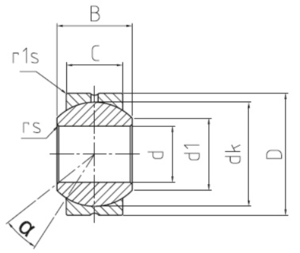

DG 05 PB球面滑动轴承

• 外圈：轴承黄铜，带油槽和钻孔

• 球头：轴承钢，硬化、研磨、抛光和镀硬铬

• 维护： 需要维护，交货时上油，由用户进行初始润滑。

• d：5 毫米

• D：13 毫米

• B：8 毫米

• C：6 毫米

• d1：7.7 毫米

• dk：11.1 毫米

• rs：0.3 毫米

• rs1：1.2 毫米

• 倾斜角度 alpha：13 度

• 基本动载荷额定值 C：6.4 千牛顿

• 基本静载荷额定值 Co：15 千牛顿

• 径向间隙 CN：20 - 60 微米

• 重量：0.007 千克

特色：

• 用于承受高冲击载荷和径向和轴向交变应力，

• 在旋转运动幅度较大的情形下是首选。

可用作完整连杆（系统）解决方案或带螺栓。适用于 5 毫米至 30 毫米的轴径。

产品应用领域：

机械、建筑、工业、汽车
