品牌介绍：Claymount

Claymount 开发、生产和供应医疗和工业 X 射线设备的组件，拥有约 240 名全职员工。产品包括高压连接器、X 射线传感器、准直器和 Bucky 系统，交付给 OEM/大型医疗设备供应商。Claymount 总部位于 Dinxperlo (NL)，但在美国和菲律宾也设有国际工厂。出售给2015 年的 Varex

产品类型：

X 射线探测器

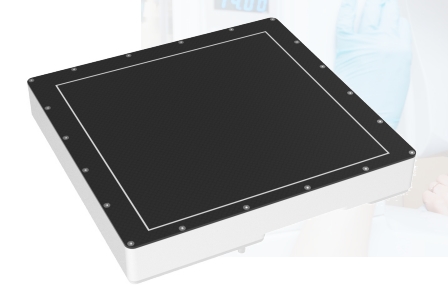

牙科探测器 AZURE 1616Z

Varex Imaging AZURE 1616Z是一款专为牙科成像系统设计的高性能动态 X 射线探测器。该设备采用 Varex Imaging 先进的 IGZO 传感器技术、低噪声电子设计和高效荧光体，提供优质图像并降低辐射暴露。

主要特点和优势

性能

• 帧率： 在全分辨率下可达到每秒 40 帧（fps），确保动态应用中的平滑图像捕捉。

• 像素间距： 105 µm，提供高细节图像分辨率。

• 低剂量灵敏度： 增强的灵敏度改善图像质量，同时减少辐射剂量。

集成

• 板载校正： 内置图像校正，简化集成过程。

• 图像处理： 包括板载处理能力，提升图像质量。

• SDK： 配备简化的软件开发工具包，便于集成。

• 可编程 ROI： 支持缩放和全景模式，实现灵活的图像捕捉和分析。

机械设计

• 可靠性： 设计以满足高标准的耐用性和稳定性能。

• 接口： 简单的机械接口，便于安装和维护。

技术规格

• 荧光体： 高亮度钙钛矿（CsI）

• 像素矩阵： 1536 x 1536 像素

• 像素间距： 105 µm

• 帧率（全分辨率）： 40 fps

• 帧率（2 x 2 模式）： 80 fps

• 帧率（全景模式）： 600 fps

• 有效区域： 161 x 161 mm

• 接口： 千兆以太网

AZURE 1616Z 以其高帧率和优秀的低剂量性能脱颖而出，适合需要快速成像和最小辐射的应用。其先进的图像处理和简便的集成确保满足现代牙科成像系统的需求。

高压互连

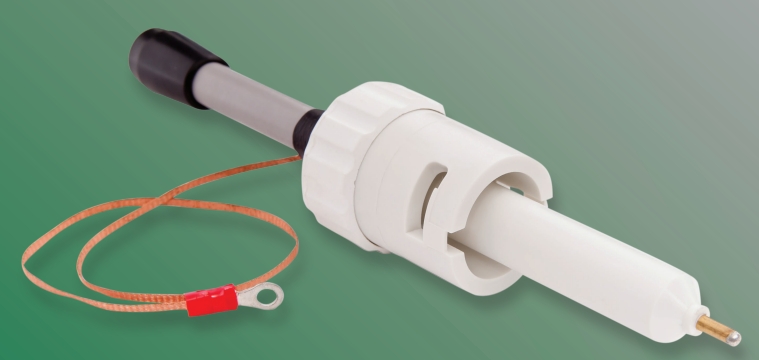

CA3型连接器

Varex Imaging 的高电压乳腺摄影电缆组件是单导体 60 kVDC 额定的高电压电缆，终端配备直角或 90° 弯头的 CA3 连接器，符合 NEMA XR-7 标准，并在最严苛的老化条件下进行过类型测试。每个连接器都配备一个 30 cm（12 英寸）长的接地引线，连接到电缆屏蔽层。

主要特点

• Mammoflex 电缆： 具有超小直径（11.1 mm），便于紧凑安装。

• 优良的电缆柔韧性： 适应各种安装和操作条件。

• 高达 95% 的电缆屏蔽编织覆盖率： 有效减少电磁干扰。

• 非常高的绝缘电阻： 确保稳定可靠的电气性能。

• 直角或 90° 弯头终端： 提供灵活的连接选项。

描述

连接器主体采用 UL94 5VA 认证的高绝缘热塑性材料制造，并填充绝缘化合物，以增强绝缘性能和耐用性。

尺寸

技术规格

• 接触数： 1

• 额定电压： 60 kVDC

• 针脚与接地引线间的类型测试电压： 90 kVDC / 15 分钟

• 较大电流额定值： 25 A

• 较大连续工作温度： 100°C / 212°F

安装

乳腺摄影电缆终端安装在配有硅脂的接收器中。每个电缆组件都附带一管硅脂。插头安装到接收器中非常简单，采用的是卡口锁定方式。

工业 X 射线管

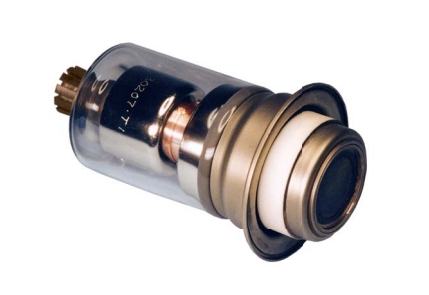

工业X射线管 EG-50

EG-50 系列铍窗口 X 射线管设计用于作为能量色散荧光分析系统中的辐射源。

• 型号: EG-50E, EG-50H

• 铍窗口厚度: 根据型号后缀（见规格 - 固有滤光）有所不同。

• 操作电压: 最低可达 5 kVcp。

X 射线束垂直于靶面，提供广角的均匀辐射锥，允许较短的焦点到样品距离。薄铍窗口提供较大 X 射线强度，是固有滤光元素。

阴极设计

适用于地电位操作，避免了高绝缘灯丝变压器的需求，并消除了对铍窗口的电子轰击和加热。大多数管体需要强制冷却（通常是油-水或强制油冷却），以在较大额定值下保持油温低于 150°F（65°C）。最高的油温出现在阳极附近，尤其是阳极周围的玻璃回流腔中。强制循环油在此区域的流动能延长管寿命，特别是在管子以阳极朝下操作时。

X 射线窗口位于管子末端，X 射线束沿管子纵向轴线投射。

规格

• 额定电压/电流: EG-50 系列 50 kVcp, 4.0 mA（低 kVcp 时 mA 可按比例增加，具体受限于灯丝较大电流）。

• 靶角: 从中央射线 90°。

• 阳极耗散: 较大 200 瓦特。

• 焦点: 约 6 mm 直径的圆形焦点。

• 灯丝特性: 较大 3.3 伏特, 较大 8.8 安培（受灯丝较大功率限制）。

• 高压电路: 应包含每伏特较大操作电压的至少 1 欧姆附加电阻。

• 绝缘: 陶瓷阴极绝缘体兼容氦光谱仪。

• 较大油温: 150°F（65°C）。

• 重量: 约 1 磅（0.5 kg）。

• 管体: 同心金属阴极环包围铍 X 射线窗口，并有硬玻璃部分支撑和绝缘阳极。

• 阳极: 真空铸铜，靶材如下面所述。

• 外部金属表面: 哑光镍电镀。

• 标准靶材: 钼（Mo）、钨（W）、铑（Rh）、铂（Pt）、钛（Ti）。

• 阴极: 与阳极及 X 射线窗口轴线同心的圆形钨灯丝。

• 冷却方法: 在绝缘介质中的对流。

• 绝缘介质: 油，最小介电强度为每 0.1 英寸 30 kV rms，依据 ASTM 标准测试 D-877。

辐射特性

• EG-50E: 铍窗口厚度 0.030 mm，辐射锥角 30°。

• EG-50H: 铍窗口厚度 0.005 mm，辐射锥角 25°。

警告

铍窗口会透过非常高水平的长波长 X 射线，这可能会对人体组织造成伤害。即使是非常短时间的主要 X 射线束暴露也可能导致伤害。请遵守所有必要的防护措施，以避免对人类的辐射暴露。注意：辐射剂量率不能通过传统的辐射测量仪器准确测量。每个安装中的辐射强度会有所不同，校准必须包括长波长 X 射线的效应。

线性加速器

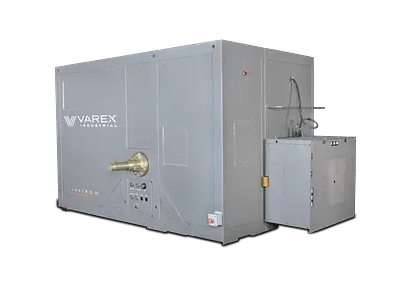

LINATRON K15

性能

• X 射线束能量

• 标称峰值能量：9 MeV 和 15 MeV。最高可达 20 MeV。

• X 射线束剂量率

• 在距离靶面 1 米的中心轴上，每分钟的剂量率（Gy/min-m）：

• 9 MeV：12 至 40 Gy/min-m

• 15 MeV：40 至 120 Gy/min-m

• 20 MeV 时，较大输出约为 30 Gy/min-m

• X 射线场尺寸

• 束和场尺寸：根据客户指定的准直器。

• X 射线束均匀性

• 剂量率均匀性（相对于中心轴，±6° 处的百分比）：

• 9 MeV：55%

• 15 MeV：45%

• X 射线束对称性

• 束的不对称性（在垂直方向上，±6° 处不超过 5%）。

• X 射线束稳定性

• 剂量变化：在开束后前 10 秒内波动在 ±10% 之内。建议使用参考探测器。

• X 射线束焦点尺寸

• 焦点尺寸：所有能量下不超过 2.0 mm 直径。对于更小的焦点尺寸要求，请咨询工厂。

设备特点

• 一般布置

• 操作方式：水平操作。

• 泄漏辐射

• 泄漏辐射水平：在靶面外 1 米处的 100 cm² 范围内，泄漏辐射不会超过中心轴剂量率的 0.1%。

• K15 高能光子：产生显著的中子辐射。中子产生必须在厂房设计中加以考虑。

• 特殊 K15 屏蔽：将前向锥体的中子泄漏限制在 ±60° 至 ±90° 的 0.1 rem/X 射线 rad，其他方向（主束之外）的中子泄漏为 0.01 rem/X 射线 rad。

• 机柜封装

• 系统组件：包括 X 射线头、调制器机柜和温控单元均在接地金属封闭体内。

• 电源

• 源描述：

• Linatron 电源：45 KVA，50 或 60 Hz，400 VAC 三相，三线加中性线和地线（5 线系统），65 安培，电压调节 ≤ 5%。

• TCU 电源：26 KVA，50 或 60 Hz，400 VAC 三相 @ 50 Hz 或 460 VAC 三相 @ 60 Hz。

• 冷却与通风

• 室内服务：

• 所有设备（除 TCU 外）的房间温度必须在 5°C（41°F）至 35°C（95°F）之间，相对湿度较大 90%（无凝结）。

• 标准温控单元可在 -10°C 至 +40°C 内操作。低温选项可使设备在 -40°C 下运行。

冷却器

Thermica 10 WA 冷却器

VAREX THERMICA是一款液体到空气的再循环冷却装置。通过高压泵来保证所需的流量，该冷却器可以覆盖从 0 到 5000W 的全部冷却范围，具有极高的热效率。冷却器会根据功率输入和海拔高度自适应调整其散热能力，以确保最低噪音水平。控制器中的参数设置可自定义冷却器的控制行为。

特点

• 冷却范围：从 0 到 5000W

• 紧凑设计

• 高效率冷却器：500W/°C

• 最低噪音水平

• NRTL 认证

• 由于智能连接，维护简便

• 自动适应散热和海拔

应用

• X 射线工业应用冷却

• 半导体制造设备冷却

• 线性加速器和回旋加速器

技术规格

• NRTL 认证：IEC 61010-1

• 电源：230 VAC ± 10% / 3.4 A

• 频率：50 / 60 Hz

• 流量开关：常开；24 VDC / 100 mA

• 液位开关：常开；24 VDC / 100 mA

• 冷却液：水 / 乙二醇 [较大 50% 体积]

• 冷却能力：5000W @ IDT 10 °C

• 风扇速度：自动适应

• 冷却液过滤器：160 µm

• 旁路阀设定 - 泵：8.0 bar(g)（完全开启）

• 压力调节阀 - 换热器：1.0 bar(g)

• 较大系统压力：10 bar(g)

• 较大海拔：2000 m

• 操作环境：

• 环境温度：+5°C 至 +40 °C

• 相对湿度：20-90% RH；无凝结

• 大气压力：海拔 < 2000 m

• 环境：工业环境

• 运输和储存：

• 环境温度：-20°C 至 +70°C

• 相对湿度：30-95% RH；无凝结

• 经受正常运输方式

• 较大回流温度：70°C

• 噪音水平：在 3000W 和 1 米处为 57 dBA

• 防护等级：冷却器 IP21（个别组件可能更高）

• 控制参数设置：需自定义

• 流量开关最小流量：4.0 L/min

• 较大软管长度：

• 40m – DN12

• 20m – DN10

• 5m – DN8

• 较大监控电缆长度：<30m

接口

• 电源接口：Binder 3 针 + PE: 99-4222-00-04

• 电气通信接口：Binder 12 针: 99-6518-000-12

• 液压接口：3/8 英寸女性螺纹 BSPP

尺寸

• 长 x 高 x 宽：431 x 462 x 445 mm（L = 空气流动风扇和散热器）

重量

• 33 kg

安全解决方案

VXP-6

VXP-6 是一种门式高能非侵入式安检系统。该系统旨在核实载货车辆、ISO 集装箱、大型货物和托盘货物的内容，并识别隐藏的违禁品，如武器、爆炸物和毒品。

该单位完全独立，拥有在关键国家基础设施位置（特别是在港口或边境检查站环境中）进行检查所需的所有设备和功能。

目标扫描的一般或预期吞吐量基于每小时 120 个目标（名义上为 40 英尺 ISO 集装箱）。

VXP-6 系统的系统操作员/图像检查站安装简便，可安装在现有现场设施内，例如海关或港务局安全控制办公室。

该系统还设计为易于重新定位（在 OEM 协助下）并且易于维护。

产品应用领域：

医疗、医院、实验室、工业
