品牌介绍：DAHMS

DAHMS提供您所需的测量和安全技术——DAHMS久经考验的顾问可以确保这一点。从DAHMS这里您可以获得以下领域的工业设备技术电子元件：开关设备 - 传感器 - 驱动技术 - 测量技术。

产品类型：

模拟测量设备

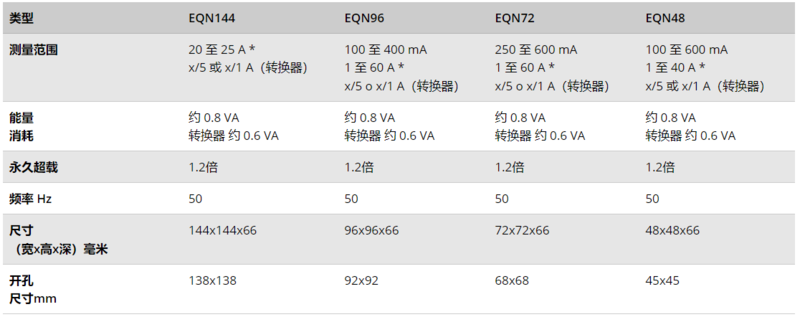

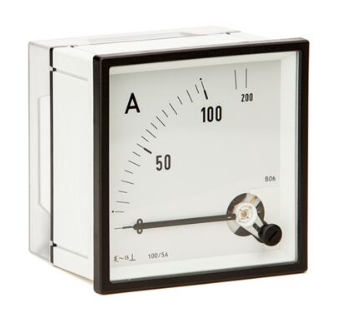

动铁/交流/交流测量装置EQN

用于测量交流电 (AC) 的动铁电流表

方形安装，符合 EN 60051-1...-9 和 EN 61010-1 标准。

象限刻度，指针枢轴点位于右下角。

数字测量装置

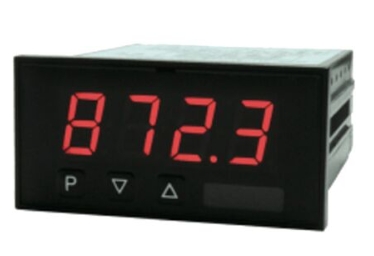

交流电流/电压/交流表 PVE4

基本信息

• 类型: 聚乙烯醇4

• 尺寸: 72x36 mm

• 显示类型:

• 4位

• 7段显示

• 数字高度: 14 mm

• 显示范围: -999 至 9999

用户界面

• 前面板: 薄膜键盘

• 防护等级: IP40

输入

• 电压输入:

• 100V

• 300V

• 电流输入: 5A

输出

• 模拟输出:

• 0 到 20 mA

• 4 到 20 mA

• 0 到 10 V

• 注意: 模拟输出省略开关点 S1

• 开关量输出:

• 1 个转换触点 (SPDT)

• 1 个集电极开路 (注意: 模拟输出时无集电极开路)

接口

• 无额外接口

电源

• 交流电源: 115/230VAC

• 直流电源: 24VDC

• 功耗: 3VA

应用和用途

这种类型的设备通常用于工业应用中，用于监控和控制各种过程。规格表明它是一个多功能显示单元，能够处理多种输入类型，并提供多个输出选项以便进一步控制或数据记录。

传感器

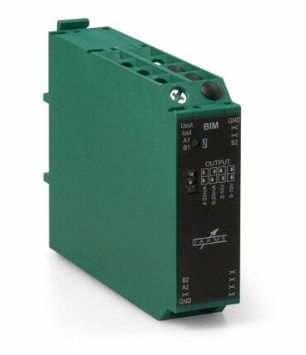

BIM测量传感器

特征

BIM电流测量传感器将流经端子B1和B2的交流电流转换成线性运行的外加电流或外加电压信号。所需的输出信号可以在 2 极编码开关上设置。电流或电压输出信号存在于不同的端子（I Out或U Out）。 BIM 电流测量传感器具有三路分离。

电源电压为 24 V DC/AC 或 230 VAC，具体取决于设备类型，连接至端子 A1 / A2。该电压的施加由绿色 LED 指示。端子上必须始终存在电源电压。

基本信息

• 类型: 建筑信息模型 (BIM)

• 电压:

• 24 伏交流/直流 (-15/+15%)

• 或 230 伏交流 (-15/+10%)

• 能量消耗: 2伏安

• 过电压类别:

• 类别 3；超高 24 伏直流 (50 伏)

• 超高 230 伏交流 (300 伏)

• 准确度等级: 整个工作区域的 0.5%

内阻测量电路

• 0.. 20 mA 交流 / 5 欧姆

• 0..100 mA 交流 / 1 欧姆

• 0..500 mA 交流 / 200 毫欧

• 0.. 1 A 交流 / 100 毫欧

• 0.. 5 A 交流 / 20 毫欧

输出

• 0/4...20 mA 或 0/2...10 V（可切换）

过载能力

• 50% 持久

• 200% 持续 5 秒

沉降时间

• < 0.7 秒

负载电流/电压

• < 700 欧姆 / > 2 欧姆

隔离电压 (I/O)

• 取决于电源电压

电量显示

• 绿色 LED 指示电源电压

环境温度

• 0...+60°C

气候适应能力

• 根据 VDE 0435T.2021

使用位置

• 任何

抗振性

• 根据 VDE 0435T.2021

额定冲击电压

• UH 24VDC = 800V

• UH 230VAC = 4kV

连接端子

• 正负螺钉 M 3.5

连接截面

• 带套圈的细线 2x2.5 mm²

• 单线 2x2.5 mm²

尺寸（宽x高x深）

• 22.5 x 110 x 78 毫米

接触保护

• EN 50274

安装

• DIN 导轨 DIN EN 50022

电源转换器

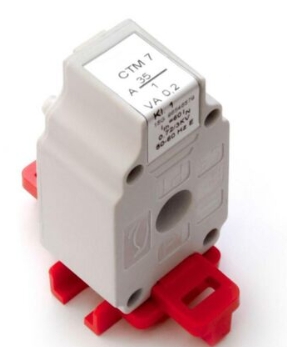

迷你电流互感器 CTM 7

技术数据

• 初级额定电流: 32 至 64 A

• 二次额定电流: 1 A

• 等级准确度: 1级

• 初级导体: -

• 圆导体: 7.6 毫米

• 宽度: 27.5 毫米

• 可按扣紧固: 是的

• 货号: 55018-02

数据记录仪

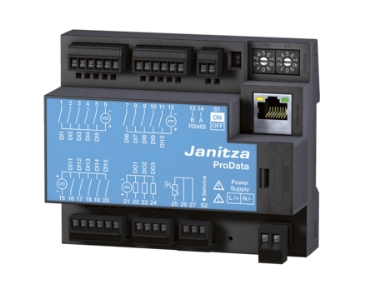

数据记录仪 ProData® 2

主要特征

以太网端口

以太网连接使 IT 网络的集成变得特别简单和全面。具有以太网连接的 UMG 测量设备使用各种 IP 协议，例如 TCP/IP、HTTP、FTP、SNMP、DHCP、TFTP、SMTP...

脉冲输入/输出

通过脉冲输入，您可以B.用UMG测量装置记录水表和煤气表的数值。工作脉冲可以通过脉冲输出作为测量发射器传输到控制系统，例如 BMS、PLC、SCADA 系统。

以太网Modbus网关

作为从站连接到主设备的 Modbus RTU 设备可以通过以太网 Modbus 网关轻松集成到以太网架构中。对于具有相同文件格式和匹配功能代码的设备，可以直接通过 Modbus RTU 接口实现这一点。

温度输入

热电偶（PT 100/1000、KTY 83 或 84）的集成温度输入可以多种方式使用。除了电流和电压监控之外，还可以额外保护敏感的系统部件，例如变压器温度。典型应用领域包括低压主配电板、变压器或服务器机柜的温度监控。

贮存

许多 UMG 测量设备都有自己的存储器，典型记录范围可达 2 年。录音可自由配置。 128 MB 内存可存储约 5,000,000 个内存值，256 MB 内存可存储约 10,000,000 个内存值。

极限监控

限值监控可以分配给报警管理和切换过程。相应的 UMG 测量设备具有数字输出，也适合用作开关输出。这样，如果超过或低于阈值，某些反应可以自动化。

应用领域

• 符合 ISO 50001 的能源管理体系

• 将已安装的脉冲计数器集成到 EnMS 中

• 记录非电量值

• 形成关键数字

• 捕获和监控状态消息

• 发出报警信息

• 以太网Modbus从站网关

智能而紧凑：使用最通用的数据记录器节省电费

• 综合能源管理体系的基础（ISO 50001）

• 显示所有消耗和过程数据（电、水、燃气、蒸汽、压力等）

• 开关状态监控（例如断路器等）

• 能源消耗和运行时间分析

• 灵活集成到更高级别的系统（Modbus 以太网网关）

• 使用 32 MB 存储空间长期备份数据

• 存储 24 个不同的每月能量值以及较大功率值 - 对于 15 个板载输入中的每一个

• 通过 GridVis® 软件直接读取和分析数据

• 64个独立的每周定时器的自由编程

• 费率切换：可以为每个数字输入分配 1 到 8 种费率选择

适用于所有消费媒体的通用数据收集器

• 15 个数字/脉冲输入

• 3 个数字输出，可通过 Modbus 进行切换、每周定时器、限制和温度监控

• 温度测量输入

• 以太网接口（Modbus TCP/IP、NTP…）

• RS485（Modbus RTU，从站，高达 115 kbps）

• 32MB闪存数据存储

• 时钟和电池功能

• 64 个每周定时器

• 极限监控

• Modbus 以太网网关功能

• 存储最小值和较大值（带时间戳）

• 可配置的记录，可通过 RS485 和以太网读取

应用领域

• 符合 ISO 50001 的能源管理体系

• 将已安装的脉冲计数器集成到 EnMS 中

• 记录非电量值

• 形成关键数字

• 捕获和监控状态消息

• 发出报警信息

• 以太网Modbus从站网关

具有网关功能的以太网

• 通过以太网和 Modbus RS485 进行通信

• 轻松集成到网络中

• 数据传输快速可靠

• 可通过多种渠道获取测量数据

轻松集成现有仪表

• 通过 Modbus 以太网网关可以轻松集成和读取从属 Modbus 从设备（例如电表）

• 每个仪表品牌都可以通过 S0 脉冲输出轻松检测

深思熟虑到最小（重要）的细节

• 内部时钟为录音和事件提供精确的日期和时间信息

• 借助内置应急电池，时钟可以连续运行

• 电池未持久安装；这使得更改变得容易

ProData 是从业者的最爱

• ProData® 2，操作过程中轻松更换电池

• 宽范围电源（20 – 250 V AC、20 – 300 V DC）

• 通讯接口自动波特率检测

• 可拧紧的插入式端子

• Modbus地址可以从外部轻松设置

• 快速 DIN 导轨安装

主要特征

• 15 个数字/脉冲输入

• 3 个数字输出，可通过 Modbus 进行切换、每周定时器、限制和温度监控

• 温度测量输入

• 以太网接口（Modbus TCP/IP、NTP…）

• RS485（Modbus RTU，从站，高达 115 kbps）

• 32MB闪存数据存储

• 时钟和电池功能

• 64 个每周定时器

• 极限监控

• Modbus 以太网网关功能

• 存储最小值和较大值（带时间戳）

• 可配置的记录，可通过 RS485 和以太网读取

控制继电器

负载监视器 BH 9097

特征

• 符合 IEC/EN 60 255、DIN VDE 0435-303

• 检测欠载P1、过载P2、过载P1（预警水平）和过载P2（可切换）

• 通过绝对刻度设置 P1 和 P2

• 适用于功率高达 22 kW / 400 V 或 37 kW / 690 V 的电机

• 测量方式：有功功率测量

• 通过自动量程切换实现大电流测量范围

• 各 1 个转换联系人用于报告 P1 和 P2

• 可调启动倍率 t a

• 可调响应延迟t v

• 有或没有记忆行为，可切换

• 测试/重置按钮，方便调试并作为设置辅助

• 无需外部电流互感器即可高达 40 A

• 工作电流原理（故障时输出继电器动作）或闭路原理（故障时输出继电器不动作）

• 适用于单相负载的可切换 LED 显示屏

• 45毫米宽

应用

负载监控器适用于监控具有可变电机负载的电气工业驱动器。结构和操作模式：BH 9097 负载监控器可监控用电设备的有功功耗。由于采用 1 相测量原理，假设所有 3 相上都有对称负载，这对于电机用电设备来说是常见的情况。使用 DIP 开关，可以将设备配置为欠载和过载监视器 P1 min / P2 max，或配置为具有预警级别 P1 max / P2 max 的过载监视器。 P1 和 P2 的设置以瓦特为单位进行绝对值校准，并使用两个旋转开关进行设置。 2 个 LED 显示相关输出继电器的开关状态。继电器可以根据工作原理或闭路原理进行配置。可单独调节的响应延迟 t v和可联合调节的启动桥接 t a作用于每个继电器。

• 联系人：P1 和 P2 / 5 A 各有 1 个转换触点

• 防护等级外壳：IP40

• 端子防护等级：IP20

• 负载端子：1x10 mm² 实心/1x6 mm² 绞线/套管

• 控制端子：1x4 mm² 实心/2x1.5 mm² 绞线/套管

• 温度范围：-20°C...+55°C

• 尺寸（宽x高x深）：45x84x121毫米

产品应用领域：

供热行业、水处理技术、模具、汽车
