品牌介绍：DALSA

Teledyne DALSA 是高性能数字成像和半导体领域的国际带领者，在全球拥有约 1000 名员工。Teledyne DALSA 成立于 1980 年，2011 年被 Teledyne Technologies收购，除了提供半导体产品和服务外，还设计、开发、制造和销售数字成像产品和解决方案。DALSA的核心竞争力在于专业的集成电路和电子技术、软件以及高度工程化的半导体晶圆加工。

Teledyne DALSA 致力于长期发展。DALSA的目标是巩固DALSA 30 年来开发世界领先的高性能数字成像和半导体解决方案的传统，并加快DALSA的创新水平。DALSA专注于研发，同时也利用DALSA作为大型组织的一部分所具备的能力。DALSA力求提供真正创新的产品和技术，从而帮助DALSA的客户取得成功。

产品类型：

相机

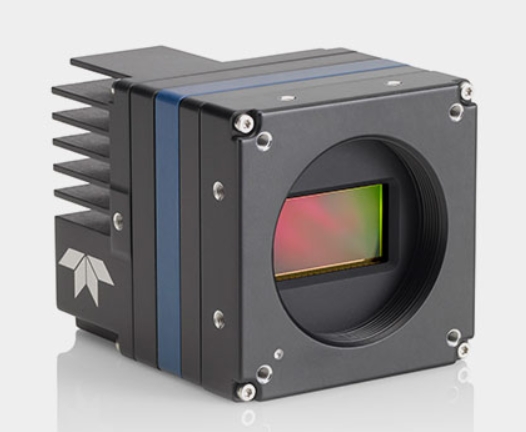

Falcon4-CLHS 相机

真正的高性能

要获得真正的高性能成像，请选择 Falcon™4-CLHS 相机系列。Falcon4-CLHS 相机采用 Teledyne Imaging 先进的 CMOS 架构，可提供独特、前所未有的大面积、高分辨率、高速成像功能。型号范围从 2.8 百万像素到 67 百万像素，帧速率高达 1200 fps。

拍摄更多照片。更多 照片！

当高速和高分辨率成像成为首要任务时，全新系列的 Falcon4-CLHS 相机可满足您的需求。高速 2.8 MP 型号具有多种分辨率，从 2.8 百万像素到 67 百万像素不等，可以以高达 1200 fps 的速度捕捉图像，大大提高了成像系统效率。而 11   MP、37 MP 和 67 MP等更高分辨率的型号 则为各种具有挑战性的应用提供了令人难以置信的分辨率和吞吐量。

高帧率应用

Falcon4-CLHS M4480 / M4400 的大像素宽度和极高的帧率为许多成像难题提供了强大的解决方案：

• 机器视觉

• 机器人

• 工厂自动化检测

• 运动追踪与分析

• 电子检验

• 高速 3D 成像

每秒 1200 帧有多快？

Falcon4-CLHS-M2240 是 2D 区域扫描市场中独数一数二的产品，其帧速率可达 600 fps。这些型号的速度可能难以想象。每秒 600 帧意味着什么？

• 2240 x 1248 像素

• APS-C格式镜头

• CLHS 4 或 7 通道 - 每通道 10.3 Gb/秒

• 帧速率比典型的 2KHD 摄像机快 24 倍以上

了解大局。真正的大局

Teledyne DALSA 的 Falcon4-CLHS 系列提供 超高分辨率和高速。借助 M8200 等型号， 该相机可提供高达 90 fps 的速度，为大面积、高分辨率、高速成像提供独特、前所未有的功能。该相机有单色版本，对近红外光谱也很敏感。

高分辨率应用

Falcon4-CLHS M8200 令人难以置信的分辨率和吞吐量可用于各种具有挑战性的应用：

• 航空成像

• 侦察

• 安全与监控

• 3D 计量

• 平板显示器检测

系列规格

• 相机类型：区域扫描

• 传感器技术：互补金属氧化物半导体

• 支持的接口：相机连接 HS

• 频谱能力：可见光（400-700 nm）、近红外（700-1000 nm）

• 特征：免疫学

3D 传感器

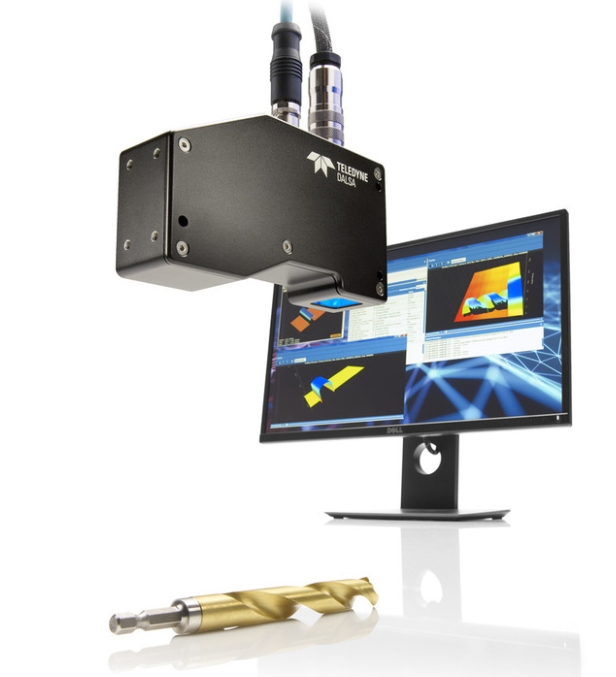

Z-Trak LP1 激光轮廓仪

适用于在线测量和检测应用的高性能 3D 轮廓仪传感器

Z-Trak 是一系列 3D 轮廓传感器，使用激光三角测量法提供高分辨率实时高度测量。这些轻巧的 IP67 级轮廓传感器非常适合汽车、电子、半导体和工厂自动化中的在线测量、检查、识别和引导应用。

Z-Trak 系列可在各种操作条件下提供可靠且可重复的结果。Z-Trak 型号可处理宽度为 8.5 毫米至 1520 毫米、高度为 10 毫米至 1000 毫米的物体。所有 Z-Trak 型号均经过工厂校准，并配有多种激光选项以适应表面反射率。

Z-Trak 系列具有实时激光线优化功能，可实现统一的测量结果，使用通用千兆网络路由器实现多传感器同步，并采用以太网供电 (POE) 简化设置和配置。Z-Trak 系列免费捆绑 Teledyne DALSA 经过现场验证的软件包 - Sapera LT、Sapera Processing 和 Sherlock 8 3D。此外，Z-Trak 传感器可以使用GenICam ®或专有接口与第三方软件包配合使用。

强大。 多功能。 易于集成。

所有 Z-Trak 型号均经过工厂校准，并包含强大的功能，如 FIR 峰值检测器、优化的光学设计、自适应激光控制以优化积分时间、经过现场验证的软件库等等。

总体结果如何？高精度、高分辨率的 3D 激光轮廓仪，总体拥有成本较低。

开放平台软件开发工具

Z-Trak 系列符合 GigE Vision 标准，既支持 Teledyne DALSA视觉软件，也支持现成的第三方 3D 图像处理包。

从多种多功能软件中选择最适合您应用的软件。Z-Trak 支持：

• Sapera 处理 3D

• Z-专家

• 神探夏洛克8 3D

• MVTec Halcon

• 通用相机

主要市场和应用

• 在线计量

• 体积度量测量

• 机器人引导

• 间隙与齐平

• 表面检测

• 芯片引线检查

• BGA 和微型 BGA

• 焊膏检测

• 裸露的 PCB

• 已装配 PCB

• 零部件检查

• 凸版 OCR

• 凸起条形码

• 珠子检查

• 拾取和放置

• 木材和木材检验

• 角度测量

• 零件识别

3D 成像究竟是如何工作的？

有多种技术可用于 3D 成像。Z-Trak 系列 3D 激光轮廓仪使用激光三角测量技术来提供高分辨率高度测量。Z-Trak 将激光发射到感兴趣的物体上；反射在传感器视野中的位置允许扫描仪对激光击中物体的空间点进行三角测量。

左侧的图表说明了DALSA用来指定 Z-Trak 性能的术语。

系列规格

• 支持的接口：千兆以太网

• 一致性：FCC B 类、CE、ROHS、中国 RoHS、ICE、FDA

• 电力需求：+12V 至 36VDC +/-10%，带电涌保护

图像采集卡

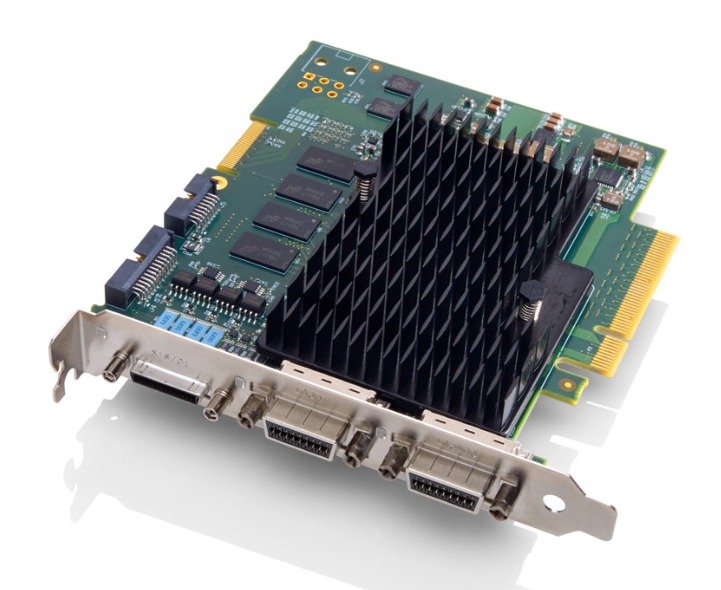

Xtium2 CLHS PX8

下一代图像采集器

Xtium™ 2 CLHS PX8 以经过现场验证的 Teledyne DALSA Xtium 系列图像采集卡为基础，在 PCI Express™ Gen 3.0 平台上采用 CameraLink HS 标准。Xtium2-CLHS 支持有源光缆 (AOC) 和行业标准 CX4 电缆。这种单电缆、单插槽解决方案支持最多 7 个 CLHS 通道，每个通道的运行速度为 10.3 Gbits/s，可以以高达 8.4 GBytes/s 的速度获取图像，并使用 PCIe x8 插槽将其传输到主机内存。

专为支持下一代机器视觉相机而打造

Linea ML 采用了比以往更快的前沿 CMOS 技术，并采用经济实惠的多线架构，支持最新、最强大的检测技术，包括 HDR、颜色和多光谱分析以及多场成像（单次通过明场/暗场）。Linea ML 具有原生光纤接口，可轻松实现低成本的长距离布线，为检测开辟了新视野。Xtium2

和 Linea ML 相结合，支持最新、最苛刻的视觉应用。

免费采集和控制软件库：Sapera LT

Sapera LT SDK 完全支持 Xtium 和 Xtium2 系列图像采集器。Sapera LT SDK 是用于 Teledyne DALSA 相机和图像采集器的图像采集和控制软件开发工具包 (SDK)。Sapera LT 本质上独立于硬件，为机器视觉 OEM 和系统集成商提供了丰富的开发生态系统。Sapera LT SDK 支持基于 GigE Vision™、Camera Link®、CoaXPress® 和 Camera Link HS™ 等标准的相机和图像采集器图像采集。

完全受 Sapera™ vision SDK 支持

与兼容的 Teledyne DALSA 图像采集卡结合使用时，标准 Sapera Processing 运行时许可证无需额外付费。Sapera Processing 是Sapera Vision Software的核心，提供一套图像处理和分析功能。这些功能包括 400 多个图像处理基元、条形码工具、模式匹配工具（基于区域和基于边缘）、OCR、颜色和斑点分析、测量以及用于透视和镜头校正的校准工具。标准工具运行时许可证包括访问图像处理功能、基于区域（基于归一化相关性）的模板匹配工具、斑点分析和镜头校正工具。

规格

• 零件号：或-A8S0-PX870

• 板类型：PCIe

• 主机总线：半长 PCI Express Gen 3.0 x8

• 板载接口：相机连接 HS

• 连接器：

• 1 x CX4 用于图像采集，有源光缆 (AOC) 就绪

• 1 x CX4 用于数据转发

• 1 x DH60-27P 用于板触发器、频闪灯和通用 I/O（主支架）

• 1 x 6 针连接器多板同步

• 相机格式：CLHS 1 至 7 通道配置，10.3 Gbits/秒；X-Protocol 利用 97% 的可用带宽进行图像传输，较大数据速率：8.4 GBytes/秒

• 像素时钟：Mono8、Mono10、Mono12 和 Mono16

• 相机控制：全面的事件通知、相机触发的时序控制逻辑、线扫描方向和频闪信号、通过 GenCP/SFNC 的相机控制、误码检测和纠正

• 帧缓冲区：512 MB 图像缓冲区

• 特征：跨多个板和 PC 进行数据转发，实现分布式图像处理，多板同步：从 PC 中的多个摄像头和多个图像采集器抓取无缝图像，AOC 电缆以较大数据速率提供长电缆长度，图像裁剪，用户可编程 3x3 滤波器，水平和垂直图像翻转，提供触发图像可靠性框架，实现强大的非侵入式诊断

• 软件：Sapera LT SDK、Sapera Vision 软件、NB：联系 Teledyne DALSA 销售人员了解 Linux 可用性

• 操作系统支持：Windows 7（32 位）、Windows 7（64 位）、Windows 8（32 位）、Windows 8（64 位）、Windows 10（32 位）、Windows 10（64 位）、Linux（64 位）、WoW64

智能相机和视觉传感器

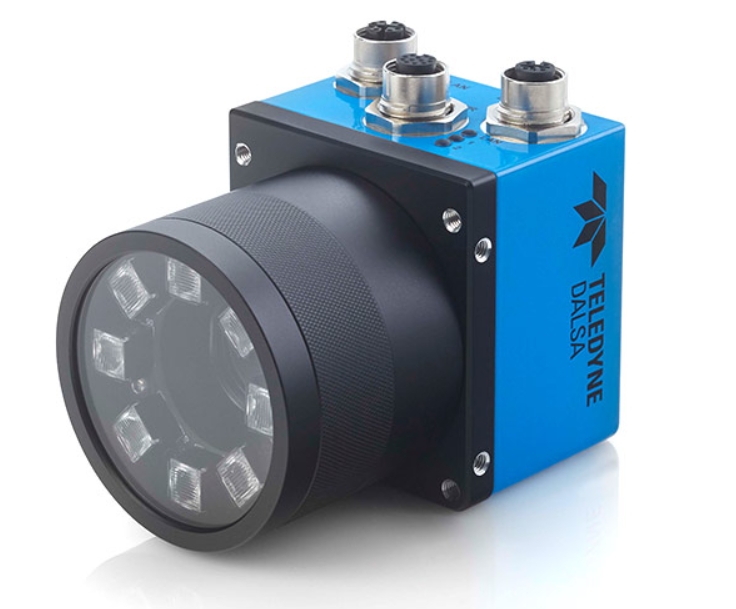

BOA2

这就是智能相机。

介绍 BOA2：一个智能相机内含完整视觉系统。BOA2 拥有DALSA迄今为止最高的智能相机分辨率，将照明、图像捕捉、处理和易于使用的嵌入式视觉软件整合到一个方便的单一设备中，并具有多种 I/O 和安装选项。

更多像素。

BOA2 采用先进的 CMOS 全局快门传感器，分辨率高达 500 万像素，可在更大的检测区域内捕捉更多细节。出色的图像分辨率使 BOA2 能够捕捉到低分辨率传感器无法捕捉到的最小缺陷。

更加强大。

每台 BOA2 智能相机均配备双核 1.5 GHz 处理器，可驱动嵌入式iNspect Express视觉软件。这款易于使用的软件具有一套强大的工具集，可执行常见的检查任务，包括：

• 模式匹配

• 精密测量

• 探伤

• 确认

• 特征的存在/缺失

• 机器人引导

• 零件识别

• 二维矩阵读取

• 条形码读取

• 光学字符识别

特征

• 精密测量

• BOA2 具有优秀的分辨率，像素越多，测量精度就越高。

• 确认

• 高达 500 万像素的分辨率可以同时检查更大的区域。

• 缺陷检测

• BOA2 的高分辨率传感器能够检测到低分辨率相机可能遗漏的较小缺陷。

• 集成照明

• BOA2（仅用于 XA2 型号）提供可选的集成高强度环形灯，可实现紧凑、均匀的目标照明。

系列规格

• 相机类型：区域扫描

• 传感器技术：互补金属氧化物半导体

• 支持的接口：RS232，光纤

• 频谱能力：可见光（400-700 纳米）

视觉系统 - 多相机

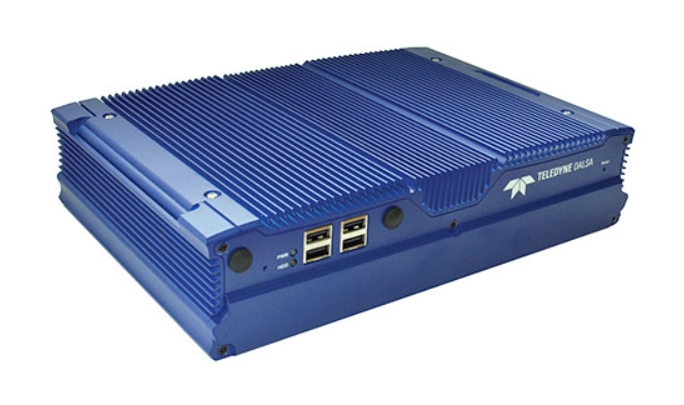

GEVA 3000 CL

高性能带来较佳的成本节约

GEVA 3000 CL为 Teledyne DALSA 的高性能工业控制器添加了Camera Link ©支持，为视觉应用（例如大型组件的最终检查）节省了大量成本。坚固耐用的 GEVA 3000 的处理性能是入门级 GEVA 300 的六倍多，是 GEVA 1000 的三倍，为工厂车间的应用提供了强大且功能强大的工业视觉系统。

GEVA 3000 配备低功耗、Gen3 Core i7 处理器和高速系统资源，可有效管理应用程序。

灵活的接口

GEVA-3000 支持使用Camera Link ©相机的双 Camera Link Base / 单 Medium 拍摄。

GEVA-3000 配备 Gen3 Core i7 处理器，搭配高速内存资源，可应对最苛刻的应用程序。此外，其无风扇设计减少了在恶劣工业环境中部署标准 PC 解决方案所带来的停机时间和维护成本。

除了以太网之外，GEVA 3000 还提供用于系统集成的标准外部接口，包括显示器、6 个 USB 端口和一个串行端口。使用集成工厂 I/O 支持相机触发、I/O 和照明控制。

GEVA 3000 上的视觉解决方案使用 Teledyne DALSA 的 iNspect Express 或 Sherlock 应用软件进行设置。这两个软件包都提供了全套工具，以及面向用户和设备的接口和控制选项。对于性能迁移，在具有相同摄像头设置的其他 Teledyne DALSA 设备上构建的应用程序也将在 GEVA 上运行。

重要功能

• 涡轮增压 Core i7 处理器，适用于要求苛刻的应用程序

• 应用软件套件的选择用户需求和体验

• 完整的视觉能力可应对具有挑战性的任务

• 集成工厂通信协议简化第三方连接

• 工业无风扇外壳可在恶劣环境下运行

• Windows 10 嵌入式 (IoT) 64 位操作系统

规格

• 零件号：GEVA 3000

• 界面：相机连接、USB 2.0、RS232

• 接口详细信息：2 个 Camera Link 相机连接器；支持 2 个基础型号或 1 个中型型号相机

• 软件：Sherlock 或 iNspect Express

• 存储容量：60 GB

• 项目容量：8 GB

• 处理器：3.2 GHz 第三代酷睿 i7

• 工作温度：0 — 45 摄氏度

• 显示输出：VGA 至 QXGA (2048x1536/75Hz)

• 电源输入：24V (60W)，通过螺丝端子连接器

• 串行通信：USB 2.0（x6）、RS232（x2）

• I/O详细信息：8 输入/4 输出光电隔离工业 I/O 加 2 个 TTL 频闪输出

• 冷却：通过被动散热器实现无风扇

• 安装选项：面板安装

• 认证：CE、FCC A 类、RoHS

• 方面：277 x 89 x 194 毫米

红外成像

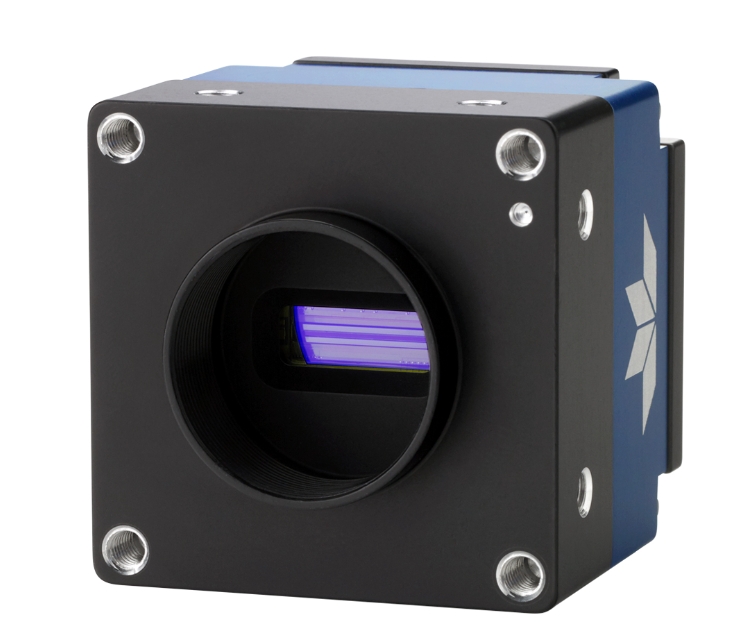

Linea SWIR

尖端的 InGaAs 传感器

Teledyne DALSA 的短波红外 (SWIR) GigE 线扫描相机采用紧凑封装中的尖端 InGaAs 传感器，适用于各种机器视觉应用。

这款高速高分辨率相机是 DALSA SWIR 系列的首款产品。Linea SWIR 配备尖端 InGaAs 传感器，封装紧凑，适用于各种应用。这款相机具有出色的响应度和低噪音，可让客户以前所未有的方式查看其产品。Linea SWIR 有 1k 分辨率相机和高响应度 12.5 µm 像素，以及 512 分辨率相机和更大的 25 µm 像素可供选择

与所有 Linea 一样，Linea SWIR 具有坚固的制造质量和先进的功能，这是 Teledyne DALSA 无与伦比的线扫描传统的一部分。Linea SWIR 具有多种功能，可让您的机器视觉工作更轻松，包括高速、高灵敏度、循环模式和可编程 I/O。多功能 Linea SWIR 非常适合光学分类、太阳能电池板检查和通用机器视觉等应用。

检测能力：

• 水分含量

• 瘀血

• 异物

好处：

• 提高产量

• 减少浪费

• 提高质量

系列规格

• 相机类型：线扫描

• 传感器技术：互补金属氧化物半导体

• 支持的接口：千兆以太网

• 频谱能力：短波红外（950-1700 nm）

• 特征：以太网供电 (PoE)

产品应用领域：

光电、电信、生物医学、航空、航天、核电、国防、医疗、军事、工业
