品牌介绍：DATAMAN
Dataman 拥有 30 年的经验，是全球领先的设备编程器供应商。DATAMAN提供全面的编程解决方案，适合从设计开发到大规模生产的各种需求。
DATAMAN致力于提供持续的开发、制造和支持，并提供客户特定的创新解决方案。
所有 Dataman 产品均提供全面保修、免费终身支持以及通过DATAMAN的网站和电话帮助台进行的免费软件更新。
产品类型：
程序员

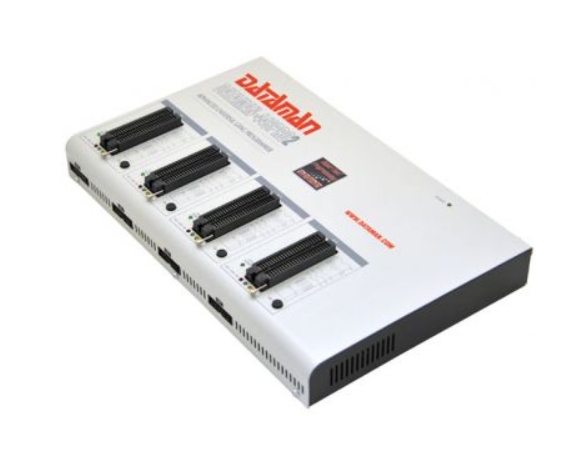

448Pro2 超快速 ISP 生产编程器
一般
448Pro2 编程器提供与 448Pro+ 编程器相同的高级功能，但对于大容量存储器的编程速度更快 (20-75%)。
独立编程比传统成组编程器中使用的并发编程方法更有效，因为每个站点独立运行，允许在每个设备插入 ZIF 插槽后立即开始编程。在加载最后一个设备之前，首个设备已经编程并准备移除。操作员总是忙于移除和插入芯片，因此操作员和编程器都在以最高效率连续运行。使用传统的成组编程器操作，操作员在编程芯片时处于空闲状态，而编程器在移除芯片和插入新芯片时处于空闲状态。因此，对于中等编程时间，您可以使用一个 448Pro2 编程器轻松实现八插槽成组编程器的吞吐量。
基于 FPGA 的完全可重构 48 个功能强大的 TTL 引脚驱动器为插座的每个引脚提供 H/L/上拉/下拉和读取功能。高级引脚驱动器集成了高质量高速电路，可为所有支持的设备提供无过冲或接地反弹的信号。引脚驱动器的工作电压低至 1.8V，因此您可以随时对当今所有先进的低压设备进行编程。
每个编程模块在对每个设备进行编程之前都会执行设备插入测试和接触检查。这些功能加上过流保护和签名字节检查，有助于防止因操作员失误而导致芯片损坏。
自检功能允许软件中包含的诊断功能彻底检查编程器的健康状况。
内置保护电路可避免因环境或操作员失误而导致编程模块和/或编程设备损坏。Dataman 448Pro2 编程器的所有 ZIF 插座引脚输入均具有高达 15kV 的 ESD 保护。
Dataman 448Pro2编程器在电源电压的边际水平上进行编程验证，提高了产量并保证了长时间的数据保留。
各种插座转换器可用于处理 PLCC、SOIC、PSOP、SSOP、TSOP、TSSOP、TQFP、QFN（MLF）、SDIP、BGA 和其他封装中的设备。
模块规格
基本单元 (DAC)
ZIF 插座
48 引脚 DIL ZIF 插座可接受 300/600 mil 器件，最高可达 48 引脚
引脚驱动器：48 个通用
VCCP/VPP1/VPP2 可连接到每个引脚
每个引脚均完美接地
基于 FPGA 的 TTL 驱动器在所有 pindriver 引脚上提供 H、L、CLK、上拉、下拉
模拟引脚驱动器输出电平可选范围为 1.8V 至 26V
电流限制、过流关断、断电关断
插座每个引脚均具有 ESD 保护（IEC1000-4-2：15kV 空气，8kV 接触）
连续性测试：每次编程操作之前都要测试每个引脚
ISP 连接器
20针公头带防错插锁
6 个 TTL 引脚驱动器，提供 H、L、CLK、上拉、下拉；H 级可在 1.8V 至 5V 之间选择，以处理所有（包括低压）设备
1x VCCP 电压（范围 2V..7V/100mA），可应用于两个引脚
具有拉/吸能力和电压感应的可编程芯片电压 (VCCP)
1x VPP 电压（范围 2V..25V/50mA），可施加至六个引脚
目标系统电源电压（范围 2V..6V/250mA）
ISP 连接器每个引脚均具有 ESD 保护（IEC1000-4-2：15kV 空气，8kV 接触）
两个输出信号，指示工作结果的状态 = LED OK 和 LED Error（有效电平：最小 1.8V）
输入信号，开关 YES！等效（有效电平：较大 0.8V）
规格
Dataman 448Pro2 超快速 ISP 生产编程器
电源线
模压 USB 线缆
用于编程器 ZIF 插座自检的诊断 POD (x1)
用于编程器 ISP 连接器自检的诊断 POD (x1)
ISP 电缆 (x4)
ZIF 插座防尘盖 (x4)
带线和香蕉插头的 ESD 腕带
用户手册
软件
运输箱
还提供可选的适配器和插座转换器
编程适配器

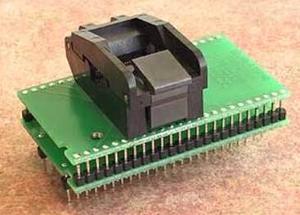

DIL48 SSOP48 ZIF-CS 300mil
Dataman DIL48/SSOP48 ZIF-CS 300mil 是用于 SSOP48（翻盖插座）设备的通用适配器。
ZIF 插座的工作（机械）寿命为 10,000 次操作。
有些适配器是程序员专用的，DATAMAN建议在订购前检查软件的兼容性。
EPROM 擦除器
Speed-E+ (ME5E)
Dataman Speed-E+ (ME5E) 是一款坚固耐用的 UV EPROM 擦除器，集成了先进的功能，可确保可靠的擦除和操作员安全。安全联锁可防止紫外线泄漏，石英玻璃管可较大限度地减少臭氧分离。面板指示器显示擦除周期，样品托盘设计用于方便板载擦除。Speed-E+ (ME5E) 可同时擦除 7 个设备（40 针）或 12 个设备（24 针）。
擦除器
管
类型：GT45，1 件
波长：253.7 nm
强度：4000 µW/cm²
寿命：约 6000 小时
启动器：电子启动电路（无需启动器）
电源
尺寸
长度：190mm (7.5")
高度：165mm (6.5")
宽度：95mm (3.7")
重量
内容
Dataman Speed-E+ (ME5E) 橡皮擦附带：
ESD 产品
金属屏蔽袋（75 x 75mm）
金属屏蔽袋（75 x 75mm）用于存储和运输静电敏感设备和印刷电路板。
以 10 个为一包提供。
电气性能
EMI 屏蔽 (MIL-B-81705C): >/=10db 介于 1 和 10ghz 之间
电阻率 – 导电金属 (ASTM D257): </=50ohm/sq
容量探针测试 (高压放电) – EIA STD 541/附录 E 1KV: </=20volts
静电衰减测试 (FTMS 101C, 方法 4046-1, 5000volts 至 0volt): </=0.1seconds
表面电阻率 (两个表面) (ASTM D 257 @ 12% RH): </=10¹¹ohms/sq
电荷产生 – 正常 (改进的斜面 – 平均 ac/sq in): 特氟隆: -0.09 / 石英: +0.10
物理性能
每磅产量: 9050sq in / 62.85sq ft
总厚度: 3.0mils (75 微米 = 0.07 毫米)
拉伸强度 (ASTM D882-83，方法 A): MD: 5800psi / TD: 6600psi
撕裂强度 (D1004-66-缺口): MD: 2.5lbs / TD: 2.0lbs
伸长率 (ASTM D882-83，方法 A): MD: 80% / TD: 85%
破裂强度 (FTMS 191C，方法 5122): >/=50psi
穿刺强度 (FTMS 101C，方法 2065.1): >/=12lbs
热封强度 (D1876-72): >/=14lbs/英寸宽
Ventrod 条形封口机 / 加热和停留：5.5（室温）
MVTR (ASTM F-149 @ 100°F / 100sq in / 24 小时）：</=0.3 克 – 标称
透光率（ASTM D 1003 – 77）：40% +/- 5%

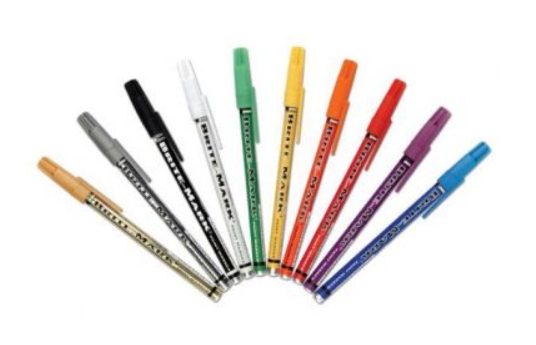

IC 油漆笔
IC 油漆笔 白色
油漆标记器（白色）用于准确标记 IC。
细笔尖，标记准确
阀门作用机制可防止堵塞
大容量重型铝制机身
快干 25 – 35 秒
真空拾取套件
用于表面贴装设备的真空拾取套件，带有直/角拾取器和小/中/大吸盘。
产品应用领域：
视觉检测、视觉引导、工业ID系统
