品牌介绍：DELPHIN

自 1980 年以来，Delphin Technology AG 一直致力于为工业测量和测试技术开发开创性的高品质测量设备和软件解决方案。DELPHIN是全球客户称职且值得信赖的合作伙伴——既提供标准测量系统，也提供定制的完整解决方案。DELPHIN的技术专家团队非常乐于从事他们的工作，并将创意转化为实用产品。Delphin 产品专注于从测量数据采集和分析到试验台自动化、监控和振动测量技术等应用需求。这些产品被广泛应用于电气工程、机械工程、能源技术以及化学和制药行业等多个领域。

产品类型：

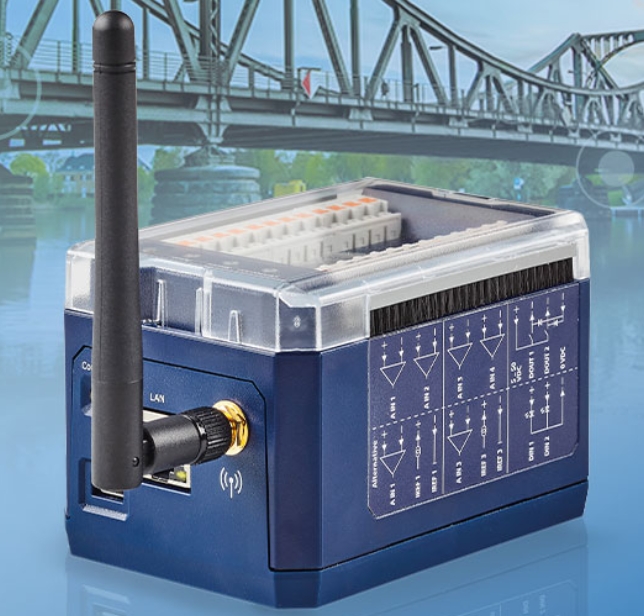

Loggito 数据记录器

用于分散数据采集的最小数据记录器

使用 Loggito 系列，您可以依靠灵活、可扩展且可扩展的解决方案实现无缝数据采集和分布式测量点监控。紧凑型设备适用于经济高效地构建工业环境中的分散式测量网络、实验室中的低通道测量任务或具有灵活通道数的过程分析。

紧凑型数据记录器可实现无缝数据采集

Loggito 设备提供高精度、通用的模拟输入以及可切换的数字输入/输出。每个 Loggito 都具有 4 GB 或可选 8 GB 的内部存储器，可轻松记录和存储多达 2.4 亿个测量值。除了内部预处理和测量通道核算外，Loggito 系列还可集成到现代数字联网基础设施中。

使用附加的ProfiSignal 20 软件，您可以在可自定义的仪表板中显示使用 Loggito 记录的当前流程参数、实时数据或历史数据。这样，您就可以一目了然地以图形化且易于理解的方式汇总与您的业务领域最相关的数据。

得益于创新的扩展和网络概念，DELPHIN的数据记录器系统可以轻松地根据您的需求扩展。

产品亮点

• 分散式数据收集和分布式测量点监控

• 低成本建立分散测量网络

• 实验室中的低通道测量任务

• 通过灵活的通道数进行过程分析

• 适用于多种不同传感器类型的通用传感器输入

• 可通过选项灵活地扩展和拓展

• 灵活、可扩展且能延伸的解决方案，实现无缝数据收集和监控。

Loggito 模块化系统

DELPHIN开发了全面的模块化原理，以便您的紧凑型 Loggito 测量系统可以根据您的个人任务进行定制。除了高精度、通用的传感器输入外，DELPHIN还可以为您提供模块化系统的不同通道变体。依靠具有不同数量通道和数字输入的 I/O 模块，这些模块也可以用作频率和脉冲计数器。可插拔弹簧笼式端子和清晰的连接图便于接线，使 Loggito 测量系统的使用变得非常方便。

使用 Loggito 数据记录器的解决方案

• 楼宇监控

• 实验室数据采集

• 设施监控

• 冷库监控

• 移动数据采集

• 低功耗应用，例如环境测量技术

• 试验台

• 学校和大学实验区

• 功能

利用 OPC UA 为未来做好准备

您的 Loggito 现在可以配备可选的 OPC UA 服务器和客户端界面。“开放平台通信”是现代工业 4.0 应用和物联网 (IoT) 最相关的通信标准之一。借助“统一架构”(UA)，可以使用该标准的最新规范。无论您的公司使用什么硬件和软件，与工业系统的数据交换都比以往任何时候都更容易。

除了 OPC UA，Loggito Logger 还可以根据需要配备 Modbus TCP、LAN 和 WLAN 接口。您对DELPHIN的紧凑型 Loggito 测量系统和众多应用领域有任何疑问吗？或者您想与DELPHIN的专家讨论一个特定的项目？那么请通过sales@delphin.de与DELPHIN联系

Loggito Logger 中的软件频道

软件通道是预定义的功能模块，用户可以通过鼠标单击创建和配置。然后，Loggito Logger 内部处理软件通道。您是否需要两个事件之间的时间测量，例如确定阀门的切换时间？或者您想确定测试的较大值？根据您的个人需求配置您的 Loggito Logger！Loggito Logger 中集成的用于实时计算和链接通道内容的软件通道可以轻松直观地进行调整，无需编程知识。

该软件渠道可以实现以下功能：

• 数据收集期间已进行在线处理

• 计算和统计通道计算、监测、统计和整合测量数据

• 限制监视器监视限制值和阈值

• 状态监视器评估状态信息或在 mA 信号故障时发出警报

• 触发器自动执行设定点曲线，具有重置、保持和启动触发器

模拟和数字 I/O 模块和云功能

连接到云

• 使用额外提供的 ProfiSignal 20 测量技术软件，可通过任何终端设备移动访问正在进行的测量系列

• 使用 ProfiSignal 20 将当前过程参数、实时数据和历史数据作为仪表板

数据存储

• 内存：16 GB / 每 GB 约 3 千万个测量值

• 毫秒分辨率的时间戳

• 使用 USB、NFS、CIFS、(S)FTP 的外部设备

• 通过 LAN、WLAN 和远程无线电进行网络连接

Modbus 和 OPC UA

• Modbus TCP

• OPC-UA 服务器/客户端接口（可选）

其他功能

• 集成软件通道，用于实时计算和处理通道值

• 也可提供不带日志功能的 PC 支持版本 (Loggito USB)

多功能传感器输入模块

• 高精度、通用传感器输入

• 通用模拟输入（mV、mA、热电偶、RTD）

• 模块通道变体：具有一系列不同通道号的 I/O 模块、通用模拟输入和数字输入和输出

软件通道作为扩展功能

轻松实现和执行监控和自动化任务

Delphin 测量和测试设备具有扩展功能，这些功能可归纳为软件通道。在线测量数据通过软件通道计算，然后用于可视化、存储或控制。

这样，整个程序序列就可以非常简单直观地通过调节和控制功能进行配置。然后这些程序序列无需 PC 支持即可自主运行。这就是您有效使用数据记录器的方式，也可以将其用作监控设备或 PLC 替代品。

软件通道可实现极限值监控、积分或在线计算等功能，配置起来非常简单。这意味着，即使不是编程专家的用户也可以轻松地在装置中独立执行自己的监控任务或平衡。

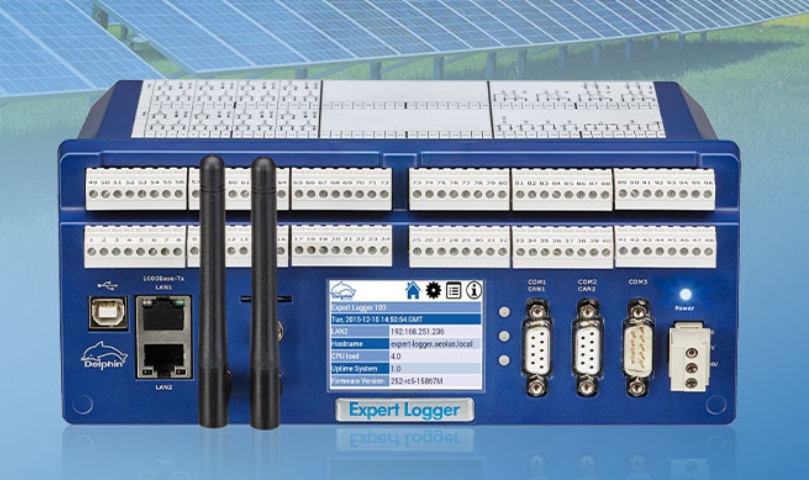

Expert Logger自主数据记录器

用于不同测量任务的自主数据记录器

基于 FPGA 的 Expert Logger 设备功能非常强大，能够处理多达 46 个模拟输入通道，无论是低采样率还是高采样率。测量值可以精确记录、自主存储，并通过 USB 或 LAN 自动传输到互联网或 PC 进行评估。

用于复杂数据采集的多通道数据记录器

您是否需要一款高度灵活、紧凑且通用的数据记录器来完成最多样化的测量任务？那么 Expert Logger 就是您的应用的较佳解决方案。

只需一台设备，即可为您的应用独立处理多达 46 个模拟输入通道，无论是低采样率还是高采样率。所有通道彼此电气隔离。您的测量值将被精确记录、监控、预处理，并可存储在设备内存中。LAN 或 USB 可用于将测量值传输到 PC 或服务器。借助 PROFIBUS、Modbus 和 OPC UA 等集成接口，始终可以与现有基础设施实现较佳连接。

产品亮点

• 通用模拟输入（mV、mA、热电偶、RTD）

• 用于环境传感器的SDI12接口

• 可使用电池或充电电池独立操作

• 12 GB 内部存储器，可存储最多 3.6 亿个测量值

• PUSH 功能可将测量数据发送至互联网

• LAN 和 USB 接口连接至 PC 或网络

• 在单个设备中监控和记录数据

带有 OPC UA 接口

OPC UA 正在成为一种日益成熟的协议，当与 Expert Logger 设备一起使用时，测量采集、监控和测试台自动化应用程序可以按照工业 4.0/物联网为开放数据交换做好准备。

OPC UA 服务器和客户端都已集成到 Expert Logger 设备中，以便与同样支持 OPC UA 的传感器和子系统进行快速、轻松、无障碍的数据交换。

许多产品（例如变频器、控制器和调节器）已经完全集成了 OPC UA。测量和传感器技术领域已经发现了 OPC UA 提供的机会，目前已有多种传感器和执行器配备 OPC UA 接口。

除了OPC UA，Expert Logger设备还配备了PROFIBUS、ModBus、CAN-Bus和串行接口，用于传感器和现场级连接。

解决方案

• 数据记录

• 环境测量技术

• 产品测试

• 测量数据诊断

• 实验室数据采集

• 试验和测试

• 能源优化

操作简单

可拆卸螺丝端子

传感器连接采用插入式螺丝端子。大型连接图清晰地显示了通道排列。尽管通道密度很高，但仍然清晰可见。四个连接端子每个都可以配置为两个差分输入，用于测量电压、电流或热电偶，或用于测量四线电路中的 Pt100(0)。

易于理解的配置

可以使用配置程序从 PC 方便地配置 Expert Logger。即使在断电状态下，设备配置也会保留在 Expert Logger 中。可以读取配置并将其保存在 PC 上。也可以在不连接 Expert Logger 设备的情况下离线更改配置。然后只需将离线配置重新加载到设备中即可。使用 Expert Logger，配置不再是主要任务，用户可以全神贯注于测量任务。

智能信号处理

通过内部软件通道进行信号处理大大简化了实际测量任务。通过非常灵活的计算通道，可以进一步计算并直接存储测量值。积分器直接从与时间相关的测量值（例如质量或流量）计算体积或数量。极限值可以监控测量值并用于切换数字输出或自动发送电子邮件。还可以通过脉冲计数器、时间步长函数和运行小时计数器进行复杂的信号处理。可以基于时间或滑动计算和存储平均值。软件通道将 Expert Logger 与其他数据记录器区分开来，并使其非常受用户欢迎。

功能

通用、可沟通、可靠

OPC UA 接口

• 服务器/客户端接口

• 适用于工业4.0

• 开放、无障碍的沟通

传感器连接

• 通用模拟输入（mV、mA、热电偶、RTD）

• 数字输入和输出

• 插入式螺丝端子

内部数据存储

• 12 GB 内部数据存储，最多可存储 3.6 亿个测量值

• 毫秒分辨率的时间戳

• 通过 LAN 或 USB 接口读数

外部数据存储

• 数据记录到外部存储介质（USB、NAS）

• PUSH 功能可将测量数据发送至互联网

• 事件触发记录，包含前后历史记录

PC 和现场总线接口

• LAN 和 USB 接口连接至 PC 或网络

• 用于读取/写入标识符的 CAN 总线接口

• 现场总线接口 PROFIBUS DP、Modbus

信号处理

• 平均值（中间值、最小值、较大值、均方根值）

• 将时间信号整合到体积、质量或工作值中

• 计算函数（基本函数、多项式、三角函数...）

串行和 SDI12 接口

• 用于环境传感器的SDI12接口

• 串行端口 RS232 和 RS485

• 单个 ASCII 协议的配置

远程监控

• 通过电子邮件或短信自动通知

电池和充电操作

• 可使用电池或充电电池独立操作

• 用户定义的唤醒和测量间隔

监控功能

• 在单个设备中监控和记录数据

• 任何传感器信号或计算通道的极限值设置

• 通过用户定义的触发控制数字输出

触摸显示屏

• 触摸显示屏可让用户配置 Expert Logger 的基本设置，例如 IP 地址和网络掩码。显示屏还可同时显示选定的测量数据。显示屏可通过触摸或外部 USB 鼠标操作。

版本

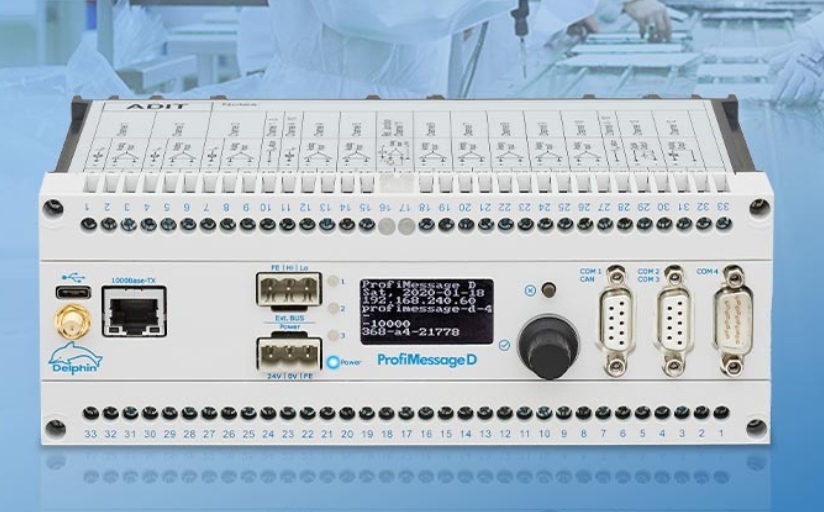

ProfiMessage D数据采集测量装置

模块化、灵活的数据采集测量装置

使用 ProfiMessage D 设备，您可以使用 PROFIBUS 接口并通过 OPC UA 服务器/客户端与外部系统通信。显示器允许您读取重要的配置数据和测量值。其特点是通用的传感器输入、高数据安全性和多功能接口。

模块化测量、监控和自动化

该设备利用更快的处理器技术来提供实现任何应用所需的资源。其模块化设计基于主设备和从设备的使用。这些设备可以配备一个或两个 I/O 模块。大量的 I/O 模块意味着系统可以适应不同的传感器类型以及所需的通道数量。I/O 模块配备 8 到 24 个模拟或数字输入和输出。除了这些模块外，还提供一系列现场总线接口。可以轻松连接到 PLC 控制系统以进行数据交换。借助 ProfiMessage D 设备提供的如此多样化的特性和功能，您可以获得即时的好处：

• 节省成本——仅需一个系统即可完成测量、监控和自动化

• 节省时间——易于配置且实用

• 兼容未来需求——采用 OPC UA，为物联网做好准备

ProfiMessage D 使您能够根据您的需求轻松开发应用程序，无论是用于测量机器、系统还是测试台上的过程。

产品亮点

• 采集、信号调节和记录测量值

• 具有限值和报警的监控功能

• 通用模拟量输入，测量精度高

• 通道间高水平电流隔离

• 简单直观的配置和操作

• 以太网接口用于在线操作

• USB 接口用于读取数据

• ModBus、CAN 总线和串行接口

• 两个 PROFIBUS 接口

• 紧凑、模块化设计

自主数据存储

ProfiMessage D 设备将测量数据独立记录到高达 16 GB 的内部数据存储容量中，足以容纳包括精确时间戳在内的数亿个测量值。USB 接口可通过 USB 棒扩展数据存储容量。

运行时可通过以太网接口即时在线读取测量数据。这可以根据要求手动执行，也可根据设定的时间表自动执行。对于独立于网络的操作，只需按一下按钮，即可将记录的测量数据传输到 USB 设备进行离线分析。

集成 IoT 兼容性

可以将 ProfiMessage D 设备连接到云端，适用于多种应用场景。在线测量数据可以传输到连接到互联网的 PC。然后可以使用 PC 访问当前和历史数据，并以趋势图形式呈现这些数据（在线应用程序）。如果将 ProfiMessage D 设备用作记录测量数据的独立设备，则可以自动定期将数据传输到云驱动器（离线应用程序）。然后可以从云端访问数据，并使用 ProfiSignal 软件进行离线评估。

解决方案

• 模块化数据采集

• 监控系统

• 过程数据采集和预处理

• 故障数据采集与故障诊断

• PLC和现场总线信号的采集、处理和记录

• 实验和试验台自动化装置

• 工厂及机械的远程监控装置

• 实验室测量采集和自动化

功能

多样化的现场总线接口

ProfiMessage D 接口种类繁多，与外部系统通信十分方便。无论需要与 PLC、变频器还是智能现场设备交换数据，接口设置和数据交换都十分简单易懂。

局域网/TCP

LAN 接口通过内联网或互联网高速传输所有测量数据。任何联网的 PC 都可以通过此接口访问 ProfiMessage D。支持其他 TCP 服务，例如 NTP、SFTP、HTTP 和 SMTP。内部存储的数据也可以通过 LAN 读取。

RS232/RS485

这些串行接口可以与个人和专有协议配合使用。协议可以由用户直接创建，也可以由 Delphin 创建。应用包括气候室、实验室设备、功率测量单元和 GPS 接收的控制。

CAN 总线

CAN总线接口可根据需要进行编程。然后可以读取、缩放、处理和记录任何标识符。

OPC 统一架构

所有 Expert 设备均配备 OPC UA 客户端/服务器接口。这使 ProfiMessage D 系列设备能够在现场级进行通用测量数据交换，从而满足工业 4.0 的要求。测量数据和阈值违规可以通过 OPC UA 立即传输到子系统。OPC UA 接口还提供与 PLC 系统的数据交换和与过程管理系统的连接。

USB 接口（主/从）

USB 接口（C 型）可用于将内部存储的数据读取到 USB 数据棒或连接 PC。

Modbus TCP/RTU

LAN 和 RS485 接口可通过 Modbus TCP/RTU 交换数据。ProfiMessage D 作为 Modbus 主站或从站支持此操作。

现场总线

ProfiMessage D 还具有两个独立的 PROFIBUS DP 从属接口，并通过 GSD 文件集成到 PROFIBUS 中。然后可以从 PROFIBUS 读取或写入任何模拟或数字信号。可以选择将操作模式切换到冗余 PROFIBUS（根据 PNO 2.212 V1.2）。

扩展总线

扩展总线最多可将20个从设备连接到主设备。

灵活适用于任何传感器和执行器

根据所使用的 I/O 模块，每个输入均可单独配置，用于测量 mV、mA、RTD 和热电偶。用于电压、电流和温度测量的通用输入使 ProfiMessage D 设备极其灵活。数字输入也可用作状态或频率输入，以及数字和模拟输出。

ProfiMessage D 设备的主要优势在于输入和输出具有差分、高精度和电隔离——彼此之间以及与电源之间均隔离。接地环路得到有效抑制。独特的系统架构还能够无故障地测量非隔离传感器

展示

ProfiMessage D 设备配有一个通过转盘操作的显示屏。显示屏可以进行重要的网络设置，例如 IP 地址和网络掩码。还可以显示当前测量值。

简单有效的配置

ProfiMessage D 配置使用随附的 Configurator 软件进行。它清晰地描绘了通道，操作直观简单，类似于 Windows Explorer。双击通道会打开配置对话框，使用户能够设置通道属性。各个配置文件以 XML 格式存储在 ProfiMessage D 设备中

设备配置可从 ProfiMessage D 设备中读取并单独存储。然后可以轻松更改配置，以便轻松将一台设备用于不同用途。也可以进行离线配置。无需在线连接到 ProfiMessage D。

ProfiMessage D 主设备和从设备均可配备最多两个 I/O 模块。单个主设备可连接最多 20 个具有相同外壳设计的从设备。主设备和从设备之间的数据交换通过采用坚固双线技术的实时扩展总线进行。

从属设备可以分散放置，并由单个主设备进行管理。ProfiMessage D 设备有九种不同的 I/O 模块。每个主设备或从属设备都可以配备两个 I/O 模块。当主设备仅用于处理现场总线信号时，可以不配备内部 I/O 模块。

试验台经常需要从旋转机械（例如泵、驱动器、电机、压缩机）采集组合振动和过程测量数据。可以使用 ProfiMessage D 设备与时间同步的 Expert Vibro 或 Expert Transient 设备组合来执行此类任务。这种组合可以采集、记录和分析极慢的测量值以及高达 50kHz 的测量值。

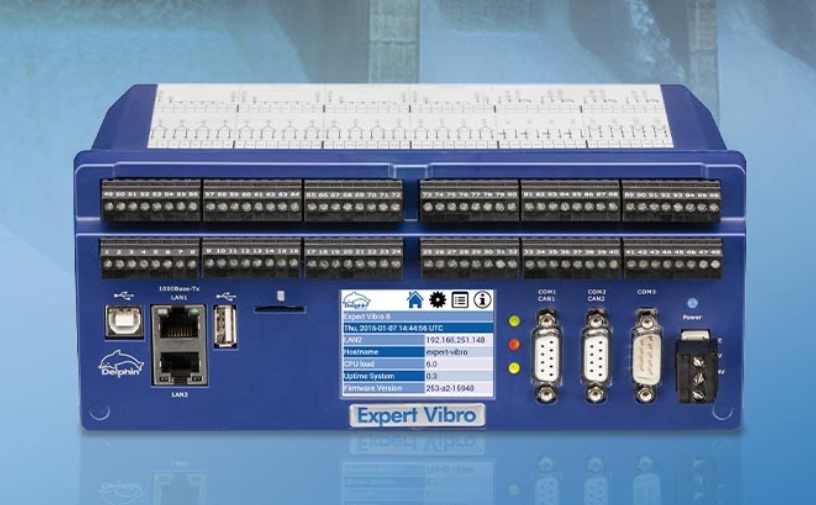

Expert Vibro振动测量装置

用于振动数据采集和振动分析的振动测量装置

借助 Expert Vibro，DELPHIN成功地将复杂的功能和高灵活性要求融入到用户友好的振动测量设备中。振动测量设备开辟了新的应用领域，而此前使用振动测量技术并不经济高效。

振动测量技术：紧凑、智能、快速

振动传递有关轴承、轴和机械状况的信息，通常会对生产过程的质量水平产生重大影响。因此，应持续采集振动数据，进行智能评估，并将其浓缩为有意义的数据以供监控。在危急情况下，机械需要在几毫秒内关闭。

Expert Vibro 将现代振动测量系统的要求和功能整合到一个高度紧凑的设备中。其他系统通常需要多台设备。Expert Vibro 让振动测量变得简单。系统安装和熟悉过程很短，因此用户可以快速开始处理数据。

凭借其 Expert Vibro 设备，Delphin 成功地将复杂功能的处理与高度灵活性结合在一个用户友好的系统中。振动测量系统现在可以用于以前经济上不可行的领域。该设备配备了基于 ARM 技术的高性能双核 FPGA 处理器，为用户提供了充足的处理能力。

用户可以在电压测量、IEPE 或轴振动传感器之间切换。集成比较器和数字输入允许灵活触发。测量数据“实时”监控，如果超出限值，数字输出将在几毫秒内切换。

Expert Vibro 为用户提供分析和监控功能、智能信号处理、独立数据存储能力和多功能现场总线连接 - 所有这些都集成在一台设备中。从一开始，用户就可以节省成本并避免麻烦的接口问题。

产品亮点

• 4、8、12、16 个同步模拟输入，每通道 50 kHz 采样率，可通过软件选择 IEPE、mV、mA 传感器

• KeyPhasor® 传感器的集成比较器

• 高达 14 GB 的数据记录器内存

• 4 个数字输入，用于高达 1 MHz 的频率测量

• 4 个模拟输出用于监控

• 8 个数字输出

• 现场读取数据显示

Expert Vibro 振动测量技术为您带来的优势

特别有利的是具有一系列预处理功能的模块化信号处理系统。可以选择滤波器（例如高、低或带整流器、积分器、微分器或抽取器的带通滤波器）来组成预处理序列。多个预处理序列能够并行运行以评估输入信号。这为用户提供了特别高的灵活性。

使用 Expert Vibro 可以精确分析非周期性信号（例如故障诊断信号）。在连续采样模式下，即使是最小的异常也会被记录下来。Expert Vibro 完全独立地测量、监控和记录。Expert Vibro 配备有自己的内部数据存储功能，因此特别可靠和安全。

解决方案

• 轴振动监测与分析

• 机器和外壳振动

• 燃烧室振动监测

• 齿轮箱分析

• 滚子轴承监测和轴承损坏诊断

• 移动式振动测量

• 气隙监控

功能

多通道振动测量技术

Expert Vibro 配备 4、8、12 或 16 个同步模拟输入，每个通道的采样率高达 50kHz。它使用 24 位 A/D 转换器来保证高精度测量。所有通道都相互电隔离。这可以防止通道之间发生任何横向干扰。集成比较器和数字输入允许灵活触发。测量数据通过最多 8 个数字输出“实时”监控，如果超出限值，这些数字输出可在几毫秒内切换。

软件通道可用于系统地将超限值分组为批量报警。除了使用数字输出，还可以通过现场总线接口处理报警。模拟输入的特征值或原始时间信号可以输出到两个模拟输出。

版本

振动测量装置中集成的 FFT（快速傅立叶变换）

多功能软件通道使 Expert Vibro 能够执行复杂的分析和监控任务。所有相关特征值均从频谱和时间信号中获得。频谱在线计算（FFT）并与时间信号和特征值一起保存。用户可以模块化地确定特定通道所需的分析功能。功能包括高通、低通和带通滤波器、积分器、FFT 算法等等。

谐波振动监测是一项典型要求。相位测量可提供必要的特征值。还可以计算奇次谐波，例如叶片通过频率。为了监测频带，需要评估速度自适应窄带特性。这些特性是主频和频带的 RMS（均方根）或较大振幅。

通过可编程功能实现灵活性

Expert Vibro 配备先进的信号处理功能。这些功能可归类为“软件通道”。软件通道使用户能够轻松配置诸如限值监控、集成或在线计算等功能。即使没有编程专业知识的用户也可以生成和实施自己的监控和记录系统。

模块化系统经过了反复试验，非常受欢迎。只需单击鼠标即可创建和配置软件通道，然后在设备内独立运行。每个软件通道都有一个或多个输入和一个输出，并且易于相互连接。即使是复杂的任务也可以轻松处理。所有功能均由强大的内部处理器独立处理，确保 Expert Vibro 可靠运行。

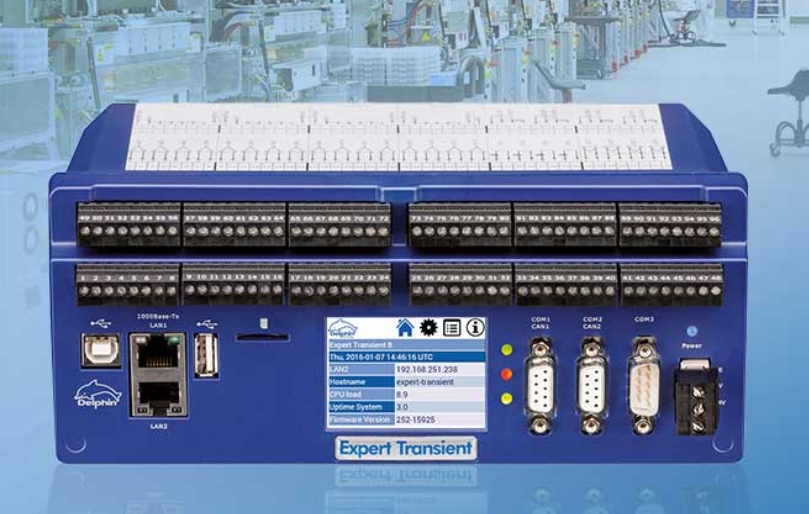

Expert Transient数据记录器

用于同步数据采集和故障分析的数据记录器

智能瞬态记录仪用于同步记录瞬态和周期性过程。测量数据可以触发或长时间连续记录。Expert Transient 配备了强大的 FPGA 技术。

与瞬态记录仪同步检测，精度高

Expert Transient 设备能够同步采集并独立保存模拟测量数据，采样率高达每通道 50 kHz，并结合数字信号。由于可以选择并行记录到内部和外部存储介质，因此数据存储非常安全。

Expert Transient 配备 4、8、12 或 16 个同步模拟输入和 4 个数字输入。该系统可通过具有高速同步协议的 LAN 接口扩展到 100 多个模拟信号。还可以扩展额外的同步数字输入。

ProfiSignal 20 Go 软件能够以 y(t) 图的形式实时显示记录的信号。使用 ProfiSignal 软件，即使是大量历史数据也可以轻松分析。可以使用 ProfiSignal 20 Go 访问设备的内部存储，并离线分析数据。信号序列图在提供故障事件时间顺序的概览方面特别有用。

产品亮点

• 采集瞬态和周期信号

• 触发和连续采集模式

• 多种分析功能

• 可选配 ProfiSignal 20 Go 分析软件

• 可通过模拟和数字输入同步扩展

• 独立、单机运行，具有长期数据存储能力

• 高度紧凑的设计

解决方案

• 高速采集模拟或数字信号

• 机器、系统和试验台的故障诊断

• 压力脉冲/突涌评估

• 高速过程监控和控制器优化

• 碰撞、爆炸和爆炸实验

• 冲击和振动测量

• 材料研究与环境模拟

• 试验台和实验室实验

功能

通用输入输出和安全监控

模拟和数字测量数据的采样完全同步进行。这样可以精确识别故障事件的顺序。测量数据可以连续记录，也可以根据触发事件记录。用户可以定义触发器以记录事件前后数据。Expert Transient 有两种版本，分别具有 4、8、12 或 16 个模拟输入以及 4 个数字输入。该设备最多可扩展至 100 个模拟或数字输入。

对于没有 PC 的应用，测量值可以保存在设备内部的 12 GB 数据存储器中。或者，也可以并行存储在具有非常大存储容量的外部 NAS 上。

输入信号

• 采集并分析高速瞬态信号

• 触发或连续记录模式

• 同步采集 4、8、12 或 16 个电气隔离的模拟信号

• 每通道采样率高达 50 kHz

• 高测量精度（24位ADC）

• 四个同步数字输入

触发和监控功能

• 用户定义、多个、灵活的触发事件

• 用户定义数据存储分区和触发器

• 用于检测超限值的高速数字输出

• 通过电子邮件或短信发出警报

信号处理

• 在线计算有效值和峰值

数据记录

• 12 GB 自给式设备内部数据存储器

• 长期数据记录至 NAS 或 SCSI 驱动器

• 通过 GPS 或 NTP 实现绝对时间同步（可选）

• 自动 FTP 上传

• 通过 PTP 实现内部时间同步

版本

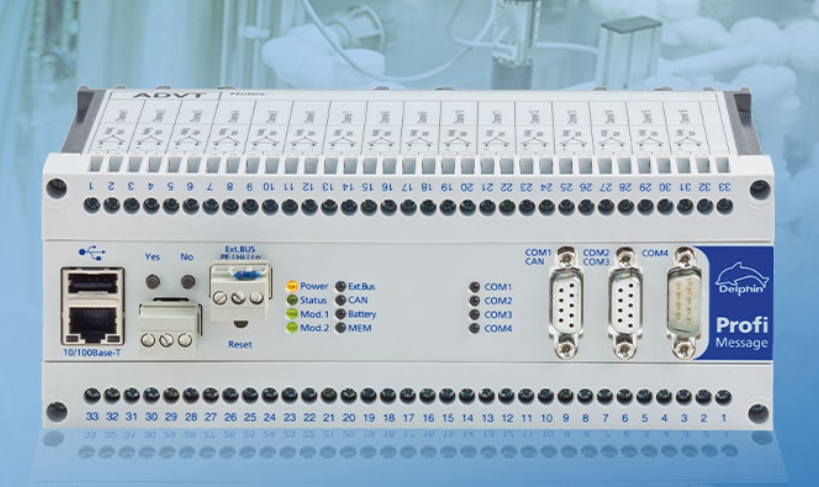

ProfiMessage测量系统

模块化数据采集和自动化测量系统

ProfiMessage 设备专为用作模块化测量、控制和监控单元而开发。ProfiMessage 采用主/从概念，并拥有一系列 I/O 模块，可满足任何系统的要求。这使得多通道系统能够无故障运行。

模块化数据采集和自动化

ProfiMessage 设备具有与任何过程的通用连接性。它们还具有灵活的 I/O 模块和各种现场总线接口。ProfiMessage 非常容易连接到 PLC 控制系统以进行数据交换。所有测量数据均以高时间分辨率记录。ProfiMessage 具有集成的控制、计算和监控功能，使其成为理想的组合设备。可以同时获取和监控测量数据，并独立处理控制和调节任务。

ProfiMessage 设备用于独立测量和记录。高达 14 GB 的数据内存能够记录数百万个测量值。只需单击按钮，数据即可传输到 USB 记忆棒并进行离线评估。数据读取也可通过以太网接口在线进行。这些操作可根据时间计划手动或自动执行。ProfiMessage 是快速、精确和电隔离测量数据以及智能预处理和监控的理想选择。应用范围从工业过程和机械的监控和观察到振动测量技术。

产品亮点

• 安全、独立的数据采集

• 紧凑、模块化设计

• 监控和自动化功能

• 综合过程和振动数据

• 通用模拟量输入，测量精度高

• 跨通道电流隔离

• 简单直观的配置和操作

• 以太网接口用于在线操作

• USB 接口用于读取数据

• PROFIBUS 接口（单个或冗余，符合 PNO 2.212 V1.2）

解决方案

• 模块化测量数据采集和监控

• 过程数据采集和预处理

• 故障数据采集与故障诊断

• PLC和现场总线信号的采集、处理和记录

• 过程和振动信号监测装置

• 实验和试验台自动化装置

• 工厂及机械的远程监控装置

功能

通用和电流隔离

ProfiMessage 设备的主要优势在于其输入和输出具有差分、高精度和电隔离性——彼此之间以及与电源之间均隔离。因此，接地环路和非隔离传感器不会出现任何问题。这种独特的系统架构可防止接地环路失真，并可无故障地测量非隔离信号。

根据 I/O 模块，每个输入均可单独配置，用于测量 mV、mA、RTD 和热电偶。用于电压、电流和温度测量的通用输入使 ProfiMessage 设备极其灵活。数字输入也可用作状态或频率输入以及数字和模拟输出。

数据存储功能

集成数据内存可分区和触发，使用户能够连续或根据指定事件保存数据。拖放选项可轻松将连接的通道分配到存储/内存组。同样，用户可以从虚拟通道（即扩展数据采集系统功能的通道）保存数据。

ProfiSignal 20 软件可用于手动和自动读取数据内存。还可以使用 USB 棒从数据记录器内存中传输部分和全部数据。

设备内的冗余存储意味着即使发生 PC 或网络故障，数据也是安全的；数据安全很重要，不仅仅是为了符合 FDA21 CFR Part11 的要求。

版本

有效利用

配有 4 毫米实验室插头的 ProfiLab 设备是 ProfiMessage 型号的替代品，可安装在 C 型导轨上的机柜中。除外壳和连接器外，这些设备完全相同。

根据要求，ProfiMessage 可用于测量箱或作为机柜系统中的固定安装。Delphin 提供个性化规划和安装服务。

I/O 模块：模块化和可扩展性

ProfiMessage 主从设备可配备两个相同或不同的 I/O 模块。单个主设备可连接最多 20 个具有类似外壳设计的从设备。

主从设备之间的数据交换通过采用坚固双线技术的实时扩展总线进行。从设备可以分散放置，并由单个主设备进行管理。

ProfiMessage 有七种不同的 I/O 模块。每个主设备或从设备均可配备两个相同或不同的 I/O 模块。

仅处理现场总线信号时，主设备可以不配备任何 I/O 模块。ProfiMessage 可用作 PLC 数据记录器，用于过程故障检测和诊断。

产品应用领域：

电气工程、机械工程、能源技术以及化学和制药行业等
