品牌介绍：DELTA SEASOR

DELTA 为连铸机、热轧机、加工线和其他极端条件应用提供了各种高性能传感器和测量系统。

凭借近 70 年在严酷的钢厂环境中的经验，DELTA 知道如何满足最苛刻的应用。

产品类型：

热金属探测器 (HMD)

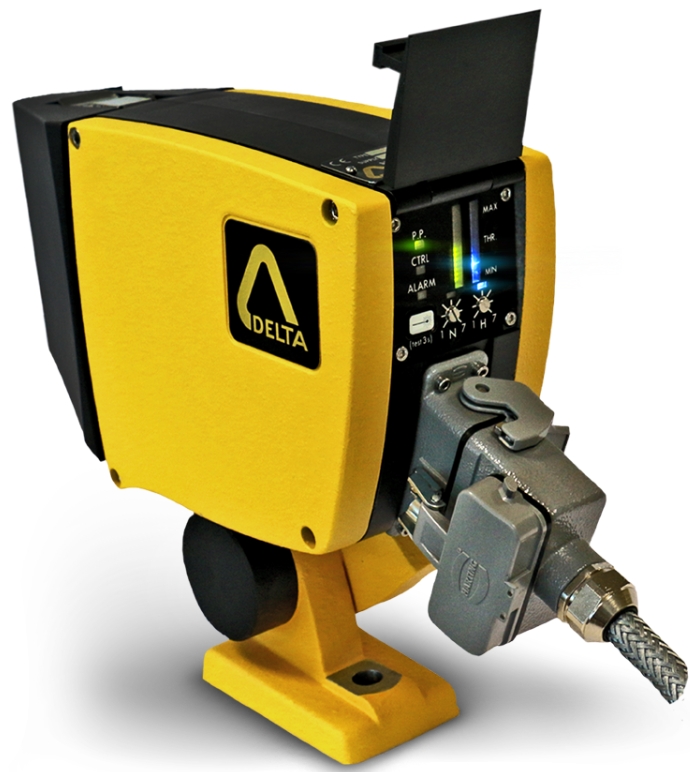

旋转探测器 DC4500

• 带信号电平的智能显示器

• 通过激光线轻松对准

• 为最困难的应用而设计

• 极高灵敏度 180 °C / 360 °F

Rota -Sonde DC4500是一种扫描传感器，对热产品发出的红外辐射很敏感。

它是一个独立的检测器，包括：

• 带有重型连接器的光电外壳。

• 带有空气净化功能的保护罩。

• 带有可调节安装支架的冷却板。

由于其设计，特别是其铸铝外壳，Rota-Sonde DC4500 特别适用于钢铁行业的恶劣环境（冲击、振动、高温、蒸汽和灰尘）。

好处

• 由于横向场较窄，检测精度较高：与产品温度、尺寸或位置无关。

• 由于分析光束较小，即使存在蒸汽或灰尘也能进行可靠的检测。

• 使用集成激光线（型号 - LL）或激光指示器（型号 - LP）轻松对准传感器。

• 通过集成 LED 条形图轻松设置：信号幅度和检测阈值。

• 广泛的诊断功能，包括显示警报和低检测裕度信号。

• 高灵敏度：180°C/360°F。

• 2 个灵敏度范围，可在线选择。

• 带有 2 个固定光圈的快门：2 毫米用于通常应用，0.7 毫米用于高温应用。

• 维护简便：可快速接触窗玻璃，快速更换传感器。

• 直接替换 DELTA 型号 Rota-Sonde DC3000和DC4000。

• 当不易接触传感器时，可使用可选接线盒CR4500DC进行远程设置和诊断。

• 在继电器输出（DC45 x0-xx）和静态继电器输出（DC45 x6-xx）之间进行选择。

应用

Rota -Sonde DC4500是一款用于轧机和连铸机的扫描式热金属探测器，提供两种灵敏度范围、两种自我监控功能以及一个带条形图的显示屏以帮助设置。

“高灵敏度”范围可以检测温度低至 180 °C / 360 °F的钢产品。

Rota -Sonde DC4500非常适合所有低温轧制产品或低发射率材料（如铪、铝）的检测应用……对于工艺或材料的变化导致产品温度或发射率发生重大变化的应用（如淬火后或特殊钢等），它也十分方便……

工作原理

红外扫描可实现高检测精度：

Rota -Sonde DC4500 可根据型号以 10°、30° 或 50° 的不同角度扫描狭窄横向场内热产品发出的红外辐射。

• 宽垂直探测视角（高达50°）；

• 狭窄的水平检测范围可实现非常精确的检测；

• 较小的检测点允许安装在距产品较远的地方而不会降低传感器的灵敏度。

红外光谱大，灵敏度高：Rota-Sonde DC4500

采用红外光电管设计，灵敏度高，光谱波长范围广，可感应低至 150 °C (300 °F) 的钢材；因此，可在 180 °C (360 °F) 的温度下进行可靠检测。无论产品的尺寸和温度如何，或其 距离和在扫描场中的位置如何， 所有这些功能均可提供准确可靠的检测。

建造

Rota -Sonde DC4500采用密封的重型铝制外壳，包括：

• 带有不锈钢管的冷却板，用于水冷。

• 带有空气净化功能的罩子可保护车窗玻璃。罩子配有拉锁，可快速接近车窗玻璃（DC4510 和 DC4530）。

• 具有 2 个光圈（2 毫米和 0.7 毫米）的快门。

• 安装支架，允许在两个轴上调整检测场的位置。

• 水和空气吹扫接口位于支撑板上。这样，无需断开水和空气供应，也无需重新校准光学系统即可移除传感器。

• 重型连接器，包括带有保护性钢编织物的高温电缆。

准直激光

Rota -Sonde DC4500可以配备两种类型的激光器：

• 激光线（LL 版）：激光显示检测场的精确位置。这使得 传感器在两个方向上的对准更加容易。

• 激光指示器（LP 版）：激光指示器可以指示检测场的横向位置。

扩展设置和诊断功能

控制面板受翻盖保护：

• 两个条形图：一个用于显示光电管信号的实时水平（绿色 LED）。

• 另一个（蓝色 LED）用于显示阈值（THR）设置的信息。

• 两个灵敏度设定电位器（每个范围一个），带有

• 蓝色 LED 指示哪个处于活动状态。

• 激光/测试按钮：打开/关闭激光进行校准。

• 启动测试（按住 3 秒）。此测试也可以

• 远程激活。

• 三个 LED 用于指示传感器状态。

自我监测功能：

为了优化预防性维护并提高可靠性，Rota-Sonde DC4500包括：

• 警报输出和 LED：当传感器出现内部故障时，此信号被激活：内部温度过高（限制为 55°C/130°F）、扫描系统或电子板故障。

• 控制输出和 LED：当检测余量不足时（条形图上的 2 个 LED），此信号被激活。这表明窗户玻璃变脏或背景变得太热。如果灵敏度设置不正确，也会激活此信号。

• 远程测试功能。

红外线线圈扫描器

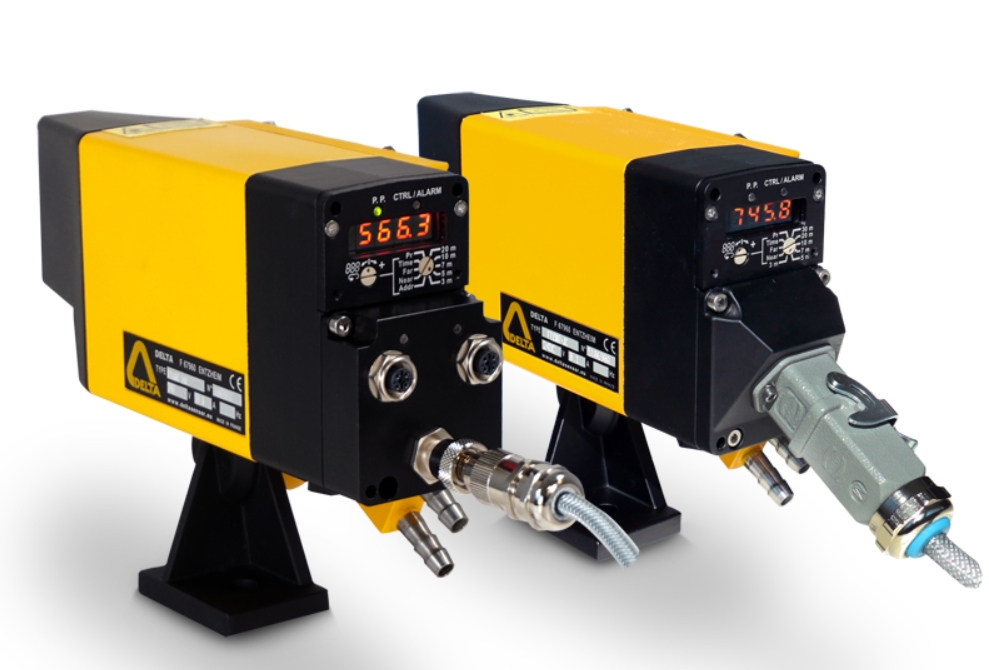

旋转探测器 TS5500

• 可见激光线，方便对准

• 宽红外光谱

• 后面板创新显示屏

• 可配置传感器

特征

Rota -Sonde TS5500测量其视野范围内热产品（钢、铜、黄铜、其他合金）的位置，并提供与该视野范围内产品的角度位置成比例的输出。

Rota -Sonde TS5500是一种扫描测量传感器，对最低温度低至 250°C (480°F) 的热产品发出的红外辐射敏感。

主要特点和优点：

• 使用绿色激光线 (TS55xx -LL ) 或红色激光指示器 (TS55xx -LP )进行快速简便的调试。

• 控制面板显示热产品的位置（扫描角度的百分比）和用于信号电平和阈值设置的 LED 条形图。

• 用户可配置的传感器（TS559x-xx）：扫描角度、灵敏度范围、无产品时的输出值。

• 2 个模拟输出（4-20 mA 和 0-10 V）和 1 个数字输出（产品存在）。

• 高灵敏度：从 350 °C (660 °F) 或 250 °C (480 °F) 开始，由用户选择。

• 由于光电管动态更好，无需调节快门（4 毫米固定快门）。

• 自我诊断功能：2 个数字输出控制和报警。

• 光电电路封装在重型外壳 (IP66) 中，设计用于钢铁行业的恶劣环境下工作。

• 空气吹扫和水冷却。

• 带有金属保护编织物的连接器和电缆。

应用

垂直和水平环路控制

环路扫描仪的主要目的是确定两个支架之间的产品位置，以控制它们的速度。

热带、钢板、板坯定心 - 火炬机的板坯边缘控制

边缘位置反馈允许中心线和宽度测量。

工作原理

Rota -Sonde TS5500对红外辐射敏感，即使在低温和蒸汽存在的情况下也能进行检测。传感器检测扫描区域内产品的首个边缘，即首个“无辐射/有辐射”转换，扫描方向从传感器的顶部到底部。

当传感器的分析光束检测到扫描场内热产品前缘的红外辐射时，镜面鼓将该辐射反射到测量单元上，产生一个信号，该信号被转换成“测量”脉冲。

此外，传感器还会产生一个参考脉冲，该脉冲对应于扫描场的开始。

参考脉冲和测量脉冲之间的时间等于扫描场的开始和热产品前缘位置之间的角度。传感器将时间转换为与角度成比例的模拟输出。

建造

机械特性

• 重型铝制外壳（IP66），设计用于钢铁行业的恶劣环境。

• 可调节安装支架，在肘节接头处蚀刻有倾斜角度指示。

• 冷却板采用不锈钢管，可使用工业冷却水。该冷却板独立于传感器主体，包括所有连接（电缆、空气和水）。这种设计允许快速更换传感器，而无需断开冷却水或吹扫空气，也无需重新对准传感器。

• 带有快速闩锁的铰链防护罩，可以轻松清洁传感器前面的窗玻璃。

• 带有保护性钢编织物的重型连接器和高温电缆。

翻盖下方的控制面板

• 角度显示：热边位置占检测角度的百分比，

• 从视野底部开始。

• 13 个绿色LED 条形图显示信号级别和

• 阈值设置（闪烁 LED）。

• 绿色 LED 表示产品存在。

• 橙色 LED 表示控制（低检测裕度）。

• 红色 LED 表示警报（传感器故障）。

• 按钮打开/关闭激光。长按（> 3 秒）

• 还可生成产品模拟测试。

• 用于调节灵敏度的电位器。

• 按钮（TS559? 版本）让用户配置扫描视野（50° 或 30° 或 10°）、产品缺失时的输出信号（低电平或高电平）、灵敏度范围（N 或 H）。

• 确认的选择通过控制面板右侧的相应蓝色 LED 显示。

结盟

为了帮助用户精确对准传感器，Rota-Sonde TS5500配备了一些新功能：

激光

• 激光线（-LL 版本）：高可见度绿色激光线显示检测场的准确位置。这使得传感器在两个方向上的对准更加容易。它还有助于查看检测区域的界限。

• 激光指示器（-LP 版本）：激光指示器可以指示检测场的横向位置。

肘节接头

倾斜角度的指示有助于将传感器以适当的方式定位在产品前面，并能够进行三角计算。

光学

根据应用所需的检测领域，必须选择垂直扫描角度：

• TS559x：在控制面板上轻松快速地选择 10° 或 30° 或 50°

• TS555x：此版本具有固定的 50° 扫描角度

• TS553x：此版本具有固定的 30° 扫描角度。

光学屏障 (CMD)

反射式光障V3

• 检测热产品或冷产品

• 针对极其恶劣的环境进行设计

• 可见光屏障

好处

传感器V3与反射器 R 协同工作（参见文献 E 3990）。

• 可见红色二极管发射。

• 对环境光不敏感。

• 铸铝外壳配有空气净化罩以保护镜头，并配有水冷板。

• 模块化结构允许快速维护。

• 对中及检查装置：灵敏度电位器，指示运行的指示灯。

• 当镜头或反射镜脏污时发出警报信号。

推介会

光学屏障 V3包括：

• 配备发光二极管、接收光电二极管、具有大电流晶体管输出的电子元件、继电器或光电固态继电器和电源的光学单元。

• 带保护盖的接线端子或装有带保护性钢丝编织层的高温电缆的连接器。

• 带有空气净化接头的镜头保护罩。

• 可选水冷板，用于环境温度高于 70 °C (160 °F)。

工作原理

二极管发射的可见调制光束被放置在传感器对面的棱镜反射器反射回来，然后被光电二极管检测，光电二极管向处理电子设备输出信号。根据光束是否被阻挡来确定产品是否存在。光束调制、特殊光学滤波器和自动校正使传感器对环境光不敏感。

调试

1. 确定光束的路径

定位光束路径有两种方法：

• 在低环境光条件和近距离下，可以在反射器上看到光束的影响。

• 否则，从反射器位置看向传感器并用眼睛搜索发射器 LED 最亮的位置。

2. 机械定位？

可以通过将光束路径定位在被检测产品附近和反射器处来进行传感器的粗略定位。

3. 检测位置的调整

检测位置通过灵敏度电位器进行调整。

灵敏度调至较大值时，对于横截面积大于 4 cm x 4 cm 的产品，检测精度约为 +/-1 cm。调整灵敏度将提高检测精度。

接近开关

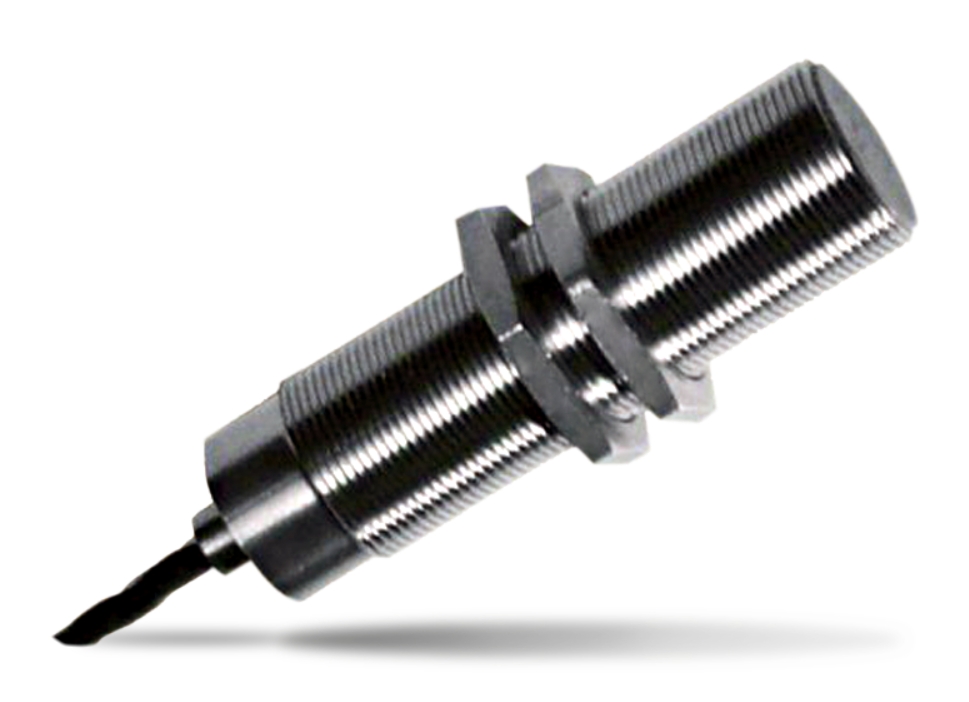

高温电感式接近开关IH

最高工作环境温度可达 180 °C / 355 °F

特征

• 工作环境温度高达 180 °C / 355 °F

• 不锈钢外壳

• 3 线，10 至 35 V DC

• 齐平和非齐平安装版本

• LED 选项

• 防水（IP67）

典型应用

IH传感器接近开关适合用作非接触式传感器，用于控制和监控自动化过程和机器中的位置。它们非常适合环境温度较高的极端环境条件。

激光测量传感器

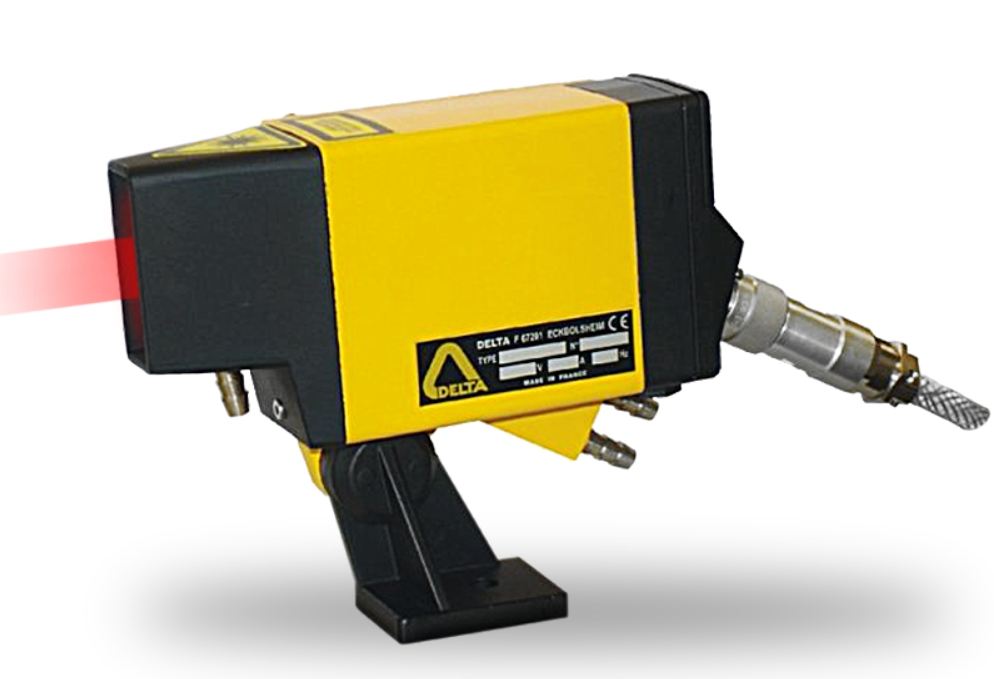

带通信功能的激光测距仪Dilas FT1800

• 数字通信：Profibus-DP、Profinet、以太网 Modbus TCP、EtherNet/IP

• 高温目标 - 远距离 - 高精度

• 易于设置和安装

• 针对困难条件进行设计

介绍

Dilas FT1800 是一款数字、高分辨率、非接触式激光测距或检测传感器。目标可能是热的或冷的、静止的或移动的。Dilas FT1800 可测量所有非光泽表面。

Dilas FT1800 的工作原理基于飞行时间测量。传感器利用可见激光脉冲的飞行时间计算目标表面的距离。

测量结果通过模拟输出或数字通信进行传送。

推介会

Dilas FT1800 是一款独立传感器，安装在紧凑型铝制外壳中，防护等级为 IP66。该传感器可与安装支架或安装架和水冷套一起订购。

数字显示屏显示测量距离，两个 LED 指示传感器状态。

对于具有数字通信功能的型号，两个额外的 LED 指示通信链路状态。

传感器可以作为独立单元工作：在这种情况下，设置是从传感器背面的控制面板进行的。

特点和优势

• 两个内部激光模块：1 mW 或 5 mW，可在极热目标或困难条件下提供更好的测量余量

• 目标温度：高达1300°C

• 模拟输出：4-20 mA

• 数字通信：

• 可见红色激光束

• 自主传感器：随时可用，无需校准

• 集成5位数字显示

• 通过预设距离选择轻松设置传感器

• 扩展配置定制测量范围和响应时间

• 特殊模式（“时间”）针对以下方面进行了优化：检测 / 跟踪 / 平均 / 固定采样

• 可选水冷和空气净化 - 可选隔热罩和附加冷却板

应用

Dilas FT1800 提供针对不同应用优化的不同模式。通过后面板选择器中的“时间”位置，可以非常轻松快速地设置模式。请务必选择适合您自己情况的模式：

• 自动模式可在测量可用时立即进行测量，且精度最高。测量时间不固定，取决于测量条件：目标反射率、距离。如果无法测量，传感器最多会在 6 秒后发出错误代码。

• 固定采样时间允许用户获得可重复的固定测量时间：要使用此模式，目标需要在此固定时间内始终可测量，否则可能会出现错误代码。

• 跟踪模式：当目标在传感器的轴上移动时，建议使用此模式，可提供更好的结果和刷新时间。

• 检测模式适用于无法在固定时间内测量产品或背景的应用。

• 检测模式下的 FT1800 不会像其他模式那样冻结检测输出和测量值，而是会在固定时间后释放输出和测量值。

• 平均模式对最后的值进行 x2 或 x4 的移动平均值，以获得更稳定、更准确的测量。

测量仪表

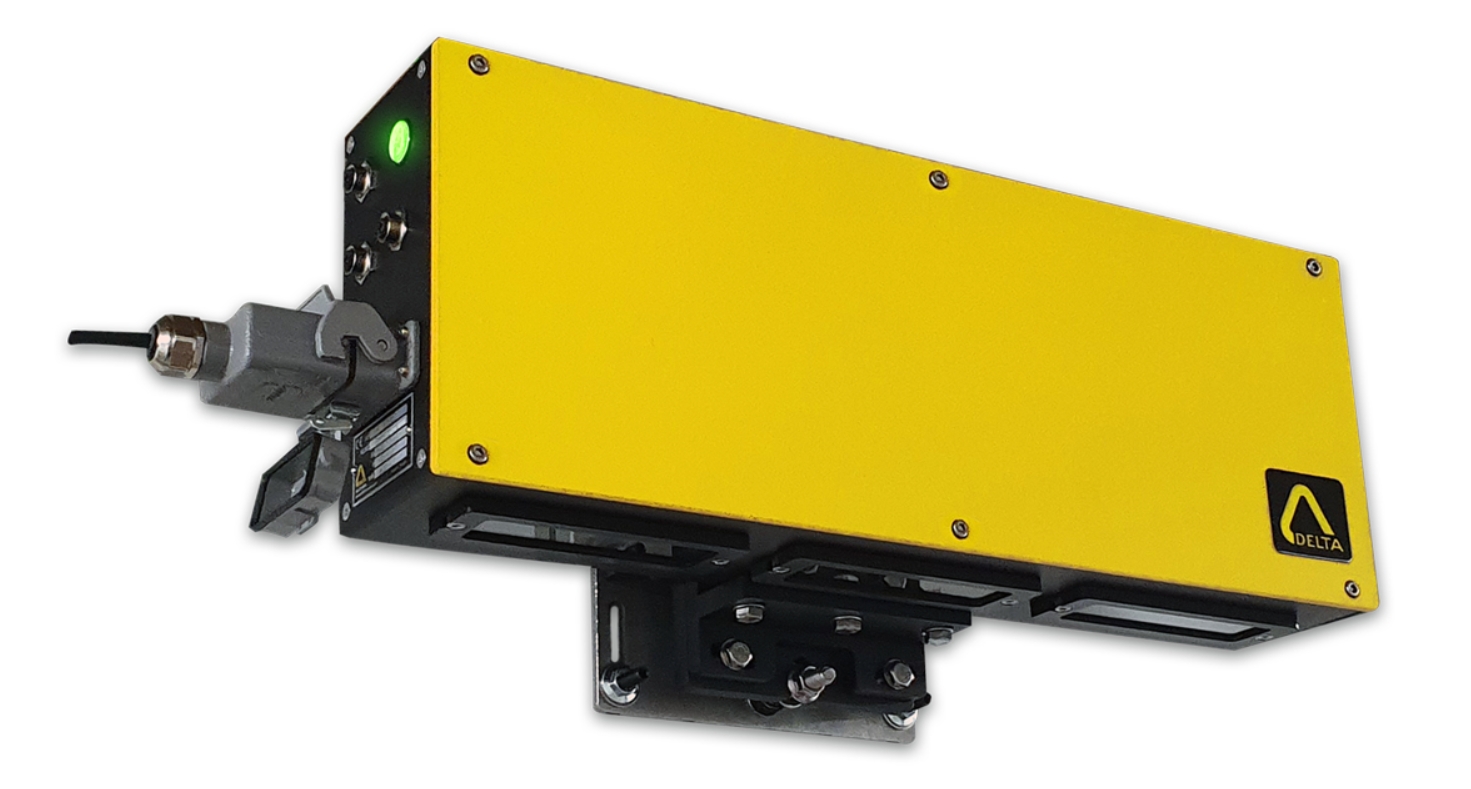

紧凑型立体测宽仪DigiScan XD500

• 宽度 - 中心线 - 边缘位置

• 内置以太网，支持 OPC UA 和 Modbus TCP

• 可选工业网络协议

• 易于安装和维护

立体宽度计DigiScan XD500专为安装在冷轧机和加工线上的带钢上方而设计，是用于测量带钢或板材宽度和中心线的较先进的技术。

尽管材料跳跃、倾斜、横向移动和厚度变化，立体排列仍能实现较高的在线精度。

主要特点

• 先进的边缘检测软件和数据捕获处理器可实时执行边缘感应，

• 先进的立体校准考虑到镜头失真，具有亚像素精度，

• 在线验证和标准化，以保持较高的测量精度，

• 使用网络浏览器设置和诊断仪表，

• 扩展的通信功能包括内置以太网和 Modbus TCP 和 OPC UA 协议，

• 可选工业网络协议：Profibus DP、Profinet、

• 记录测量结果和高级日志功能，

• 模块化架构允许最终用户轻松扩展和实施有效的解决方案，

• 安装和维护简单，

• 仪表更换非常快，

• 紧凑、坚固、密封的铝制外壳，

• 激光线指示器，方便调试和验证准确性。

工作原理

DELTA立体宽度仪采用先进的数字边缘检测流程，可捕捉数字化的相机数据。在高速嵌入式处理器上运行的软件程序可在二维空间中执行亚像素边缘确定。

使用高速无限脉冲响应 (IIR) 数字滤波器过滤相机数据。然后根据像素数据的二阶导数确定亚像素边缘位置。利用每个相机的两个亚像素边缘，使用几何三角测量计算材料的真实宽度。这些三角函数可以非常准确地测量宽度，不受材料通过线变化、厚度变化和颤动的影响。

网络服务器

该仪表配有集成的 Web 服务器，可通过 PC 或平板电脑上的任意 Web 浏览器连接到仪表，从而访问仪表测量数据和配置参数。可通过远程访问获取诊断帮助。

连接

DigiScan XD500 内置以太网连接、集成数字输入/输出和模拟输出，具有非常灵活的通信架构，可以轻松连接到任何自动化系统。

校准

交付前，通过在多个位置放置校准装置进行二维校准。通过收集这些参考位置的相机像素数据来完成校准，然后估算立体光学参数。

宽度计在出厂时已校准。安装位置并不重要，因为立体摄像机将补偿带材和宽度计之间的任何距离变化。

准确性和标准化验证

DigiScan XD500 可配备主动验证装置，包括经过认证的 10 个槽掩模和模拟不同条带宽度的红色 LED。如果精度不符合规格，则可以进行标准化，并根据掩模的测量结果计算校正系数。

精度验证：仪表设置屏幕，带有按钮以启动验证并最终标准化仪表。验证在几秒钟内完成。所有数据均已记录，并可从 Web 浏览器中轻松检索。

产品应用领域：

连铸生产线、热轧长材、热轧带钢、冷轧及后处理生产线
