品牌介绍：DEUTSCHMANN AUTOMATION

Deutschmann Automation开发和制造协议转换器、现场总线和工业以太网网关和嵌入式解决方案，以及用于工业 4.0 环境中工业数据通信的合适开发工具。

Deutschmann Automation 成立于 1976 年，在 80 年代以电子凸轮控制而闻名。

此外，这家德国中型公司三十年来一直在开发和制造用于工业 4.0 环境中工业数据通信的创新网络组件。UNIGATE品牌的产品范围包括灵活的协议转换器、易于集成的嵌入式解决方案以及即用型现场总线和工业以太网网关。

产品类型：

协议转换器

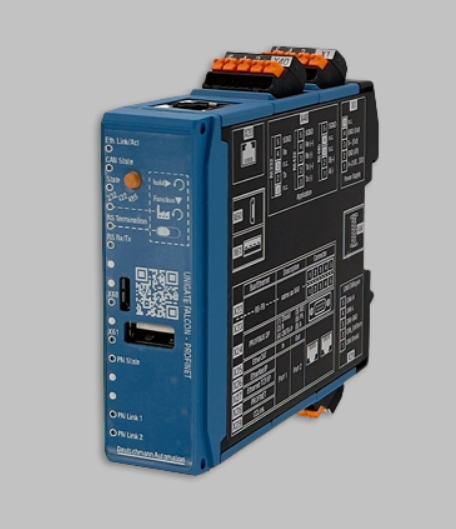

UNIGATE FALCON

快速/紧凑/灵活的协议转换器/网关系列 UNIGATE FALCON

新的UNIGATE FALCON系列通过其串行接口将自动化组件等设备连接到所需的工业以太网标准或现场总线。RS232/RS485/RS422接口作为标准集成。

串行端口和/或工业以太网/现场总线之间的通信是通过配置设备或使用脚本完成的。

Modbus ASCII、Modbus RTU（主站或从站）、3964（R）等标准协议可以通过UNIGATE FALCON的Web界面进行相应的配置。

可以使用免费的 PC 软件工具“Protocol Developer”创建脚本。例如，脚本为复杂任务提供了较大的灵活性，因此还支持专有协议的实现。根据可用的模板脚本，您可以开发自己的脚本。Deutschmann Automation 还提供脚本即服务的创建。

新的UNIGATE FALCON系列可作为符合IP20标准的DIN导轨模块或嵌入式变体，可直接集成到现有的终端产品中。非常窄而紧凑的设备甚至允许安装在子分配系统中。不同总线型号的所有模块都具有相同的机械设计，因此可以灵活使用或更换，而无需额外的工作。这样就可以为终端设备提供任何所需的总线，以便较佳地集成到环境中。

另一个特点是集成服务功能，可以通过设备正面的按钮调用。例如，无需任何额外设备，即可进行硬件重置或恢复出厂设置。

UNIGATE CL协议转换器的另一个特殊功能是品牌标签。在客户特定的设计中，Deutschmann 不仅为您提供了预配置设备并选择不同外壳颜色的选项，还为您提供了徽标的附件。

配置

预安装标准协议的配置是通过 Web 界面完成的。

可编程序

带有协议开发人员工具的 Deutschmann 脚本语言，用于复杂应用程序的简单映射。

Deutschmann 脚本语言 - 极好的灵活性

对于无法用纯配置表示的复杂应用的映射，DEUTSCHMANN AUTOMATION提供 Deutschmann 脚本语言，用于 UNIGATE 模块和终端设备之间的灵活、专有协议连接。借助免费的 Protocol Developer 软件，您可以控制应用程序和总线系统之间的数据流量，而无需更改终端设备的固件。

概述

• 适用于最常见的工业以太网和现场总线型号

• 板载RS232/RS422/RS485

• 使用 RS485 接口时，可以在一个协议转换器上操作多个终端设备。

• 所有总线型号的串行侧设置相同

• 工业以太网或现场总线侧符合标准或商用版本

• 品牌标签

• 不再需要调整终端固件

• 现代、窄型DIN导轨模块

• 整个（产品）系列的尺寸统一

• 10 至 33 VDC 的宽电压范围

• 所有接口之间的集成电位隔离

• 通过 Web 界面配置模块

• Modbus RTU主站/从站

• Modbus ASCII 主/从

• 3964（R）协议

• ASCII 协议

• 传感器的SSI协议（格雷码或二进制码）

• 根据客户要求进行预配置

• 通过协议开发人员（Deutschmann 脚本语言）进行免费编程

• 复制专有协议

• 带调试功能的USB接口，用于板载脚本开发

PROFINET接口：

• PROFINET 一致性 B 级（实时，可在 IRT 网络中使用）

• 较大 1024 字节输入数据和 1024 字节输出数据

• 循环数据交换

• 非循环数据交换

• 100 Mbps的

• FTP 服务器

• 网页服务器

• 通过 GSDML 文件进行 PROFINET 配置

• 物料需求计划（MRP）

• S2 系统冗余

• 2 个 RJ45 连接器（集成 2 端换机）

串行接口：

• 板载RS232/RS422/RS485

• 传输速率 较大 6 MBaud

实施的协议：

• Modbus RTU主站

• Modbus RTU从站

• Modbus ASCII主站

• Modbus ASCII 从站

• SSI（应要求提供）

• 3964R型

• ASCII （英语）

以太网接口：

• 通过 Web 界面进行配置

• 电位隔离 1x RJ45 连接器

• 1TCP/IP 套接字接口

1CAN-FD接口：

• CANopen（英语：CANopen）

• CAN第2层（CAN-FD/CAN 2.0A/CAN 2.0B）

技术数据

• 执行: DIN导轨

• 尺寸 (宽 x 深 x 高 mm): 25 x 95 x 95（包括连接器插头）

• 重量: 约 105 g

• 防护等级: IP20

• 外壳材料: 聚酰胺

• 安装: DIN导轨 (EN 50022)

• 电源: 10 至 33 伏直流，带反极性保护、短路保护和过载保护

工作温度

• 工作温度: -25°C（非冷凝）至 +70°C

• 储存/运输温度: -40°C 至 +100°C

接口

• 串行: RS232/RS422/RS485 高达 6 MBaud

• PROFINET: PROFINET 设备接口，一致性等级 B，实时通信 (RT)

• 注意: 也可以在IRT网络上操作。

• 以太网: 100Base-TX

• CAN: CANopen、CAN-FD、CAN 2.0A、CAN 2.0B

• 电流隔离: CAN-FD

• 选项: 通过付费激活码激活

嵌入式模块

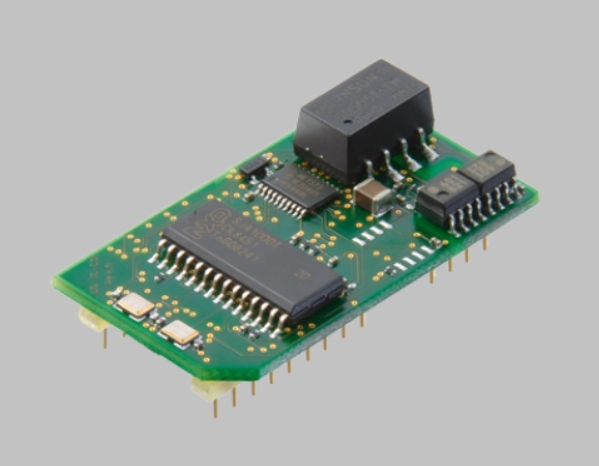

UNIGATE IC

开箱即用的一体化总线节点

预先认证的嵌入式通信接口可以直接集成到终端设备的电子设备中，并且无需更改固件。例如，对于固件经过认证且因此不得触摸的设备，这一点很重要。作为客户自己开发的接口的替代方案，UNIGATE IC系列优化了最终产品的开发成本和上市时间。

紧凑型嵌入式模块可作为工业 4.0 的核心组件，适用于所有常见的现场总线和工业以太网标准 PROFIBUS、PROFINET、EtherNet/IP、EtherCAT、DeviceNet，也适用于 Modbus RTU、Modbus TCP、CANopen 和 LonWorks。所有为不同协议设计的组件都引脚兼容，因此可以灵活使用或更换，无需额外工作。这使得使用任何所需总线快速交付终端设备成为可能，以实现较佳集成到环境中。

UNIGATE IC 包括微控制器、闪存、RAM 和其他组件，如光耦合器和总线驱动器，采用面积为 45 x 25 mm 的 32 DIL 封装。嵌入式解决方案可以通过UART接口连接到终端设备的微控制器，也可以独立运行。硬件开发简化为集成 IC 插座和总线专用连接器。

强大的总线节点可以使用德意志自动化内部开发的脚本语言进行编程。这允许映射无法用纯配置表示的更复杂的应用程序。该脚本是使用免费的协议开发人员工具创建的，该工具易于使用，并专门针对总线通信进行了优化。这些脚本可在所有 UNIGATE IC 变体上运行。

Deutschmann 脚本语言 - 极好的灵活性

对于无法用纯配置表示的复杂应用的映射，DEUTSCHMANN AUTOMATION提供 Deutschmann 脚本语言，用于 UNIGATE 模块和终端设备之间的灵活、专有协议连接。借助免费的 Protocol Developer 软件，您可以控制应用程序和总线系统之间的数据流量，而无需更改终端设备的固件。

概述

• 减少 70% 到 80% 的开发工作量

• 优化上市时间

• 组件由标准组件组成

• 通过UART接口或SPI连接到主机处理器

• 可通过移位寄存器接口进行扩展

• 独立运行（无处理器应用）

• 控制 LED，读取开关设置

• 模拟/数字转换器（例如模拟传感器、4...20mA 电流接口）

• 易于集成

• 与 Deutschmann Script 语言的灵活连接

• 通过一项开发开发多个现场总线/工业以太网协议

数据表

• 完整的CANopen从站接口

• CANopen主站功能

• CAN 第 2 层（11 位和 29 位标识符）

• 支持 LSS

• 10 kbps 至 1 Mbps

• 支持CANopen 4.02版

• 电位隔离CANopen接口

• 多达 32 个 TPDO 和 32 个 RPDO

• 多达 255 字节的输入数据和 255 字节的输出数据

• UART 高达 625 kBaud

技术数据

• 尺寸 (宽 x 深 x 高 mm): 45 x 25 x 13

• 电源: 5V；3.3V

• 外壳: 32 DIL

• 重量: 约 10 g

• 电流消耗: 典型值 270mA

温度范围

• 工作温度: 工业温度范围 -40°C 至 +85°C

• 储存/运输温度: -40°C 至 +125°C

现场总线功能

• 所有规定的 CANopen 从站功能

接口

• 2 个 UART

• 1 个 SPI/同步串行

技术

• SJA 1000

认证

• CANopen (预认证)

网关

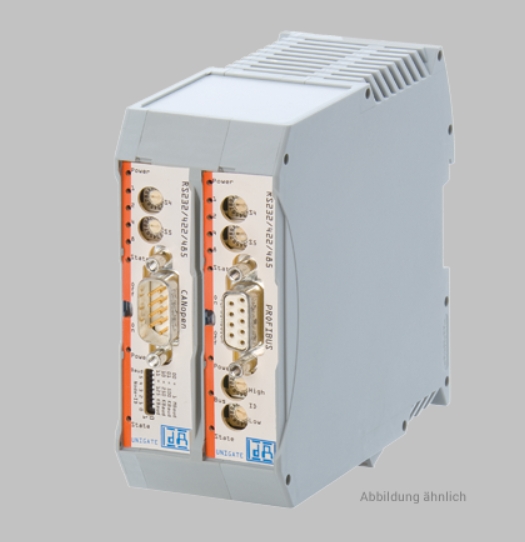

UNIGATE CX 网关

通过模块化实现灵活性

在自动化技术领域，许多不同的现场总线和工业以太网标准已经在全球范围内确立。一次又一次地，连接彼此不兼容的网络的任务出现了。

灵活的 UNIGATE CX 网关系列正是为这项任务而开发的。这些组件将各种现场总线和工业以太网接口组合在一个设备中。

UNIGATE CX 基于两个 UNIGATE CL 模块。由于采用模块化设计，可以实现 120 多种不同的现场总线和工业以太网接口解决方案，例如 PROFINET 上的 PROFIBUS DP、EtherNet/IP 上的 CANopen 或 PROFINET 上的 Modbus TCP。

由于新型 CL 模块的不断开发，例如在工业以太网领域，可用变体的数量正在增加。

借助 Deutschmann UNIGATE CX 模块，您可以将现有组件引入现代网络。作为设备制造商，您无需自行开发相应的现场总线或基于以太网的接口。CX 系列的一致性允许以节省时间的方式在 CX 系列的其他现场总线和基于以太网的变体上使用配置和脚本。

配置

WINGATE配置工具具有直观的界面，可确保方便的配置。

可编程序

带有协议开发人员工具的 Deutschmann 脚本语言，用于复杂应用程序的简单映射。

概述

• 适用于最常见的现场总线和工业以太网型号

• 现场总线或以太网侧符合标准或商用版本

• 通过透明的数据交换实现交付状态

• 品牌标签

• 不再需要调整终端固件

• 现代DIN导轨模块

• 所有总线版本的尺寸相同

• 10 至 33 VDC 的宽电压范围

• 总线侧集成电位隔离

• 通过配置工具 WINGATE 配置模块（LONWorks 变体除外）

• 根据客户要求进行预配置

• 通过 Protocol Developer（Deutschmann 脚本语言）为更复杂的应用程序进行免费编程

• 复制专有协议

• 板载附加调试接口

• 数据表

• 完整的CANopen从站接口

• CANopen主站功能（通过脚本）

• CAN 第 2 层（11 位和 29 位标识符）（通过脚本）

• 10 kbit/s 至 1 Mbit/s（125 kbit/s 至 1 Mbit/s 可调）

• 支持CANopen 4.02版

• 电位隔离CANopen接口，带9引脚。D-Sub 连接器

• 通用 EDS 文件（如果已配置）

• 多达 32 个 TPDO 和 32 个 RPDO

• 多达 255 字节的输入和 255 字节的输出数据

技术数据

• 尺寸 (宽 x 深 x 高 mm):

• 46 x 117 x 100（包括螺钉接插件）

• 46 x 117 x 106（不包括螺钉接插件）

• 重量: 123 g

安装

• DIN导轨 (EN 50022)

电源

• 10 至 33 伏直流

• 集成反极性保护、短路保护和过载保护

• 电流消耗 (在 +24V/DC): 典型值 48mA，较大值 58mA

温度范围

• 工作温度: -40°C（非冷凝）至 +85°C

• 储存/运输温度: -40°C 至 +85°C

现场总线功能

• 所有规定的 CANopen 从站功能

技术

• ASIC

认证

• CE

产品应用领域：

电子、通信、计算机
